开源分布式中间件 DBLE Schema.xml 配置解析

文章来源：爱可生开源社区

作者：张沈波



1.DBLE项目介绍



DBLE官方网站：

https://opensource.actionsky.com
可以详细了解DBLE的背景和应用场景，本文不涉及到的细节都可在官方文档获得更细节都信息；对于刚了解到同学，可以以本文为快速入门基础

DBLE官方项目：

https://github.com/actiontech/dble
如对源码有兴趣或者需要定制的功能的可以通过源码编译

DBLE下载地址：

https://github.com/actiontech/dble/releases
建议下载最新的releases版本，下载tar压缩包即可，如有源码编译需求的，可以下载源码包



2.DBLE的主要配置文件



DBLE的配置文件都在conf目录里面，常用的几个配置文件如下：



文件	说明
server.xml	DBLE server相关参数定义，包括dble性能，定时任务，端口，用户配置等；本文主要涉及到访问用户的配置
schema.xml	DBLE具体分片定义，规定table和schema以及dataNode之间的关系，指定每个表格使用哪种类型的分片方法，定义每个dataNode的连接信息等
rule.xml	DBLE实际用到的分片算法的配置



3.schema.xml配置解析

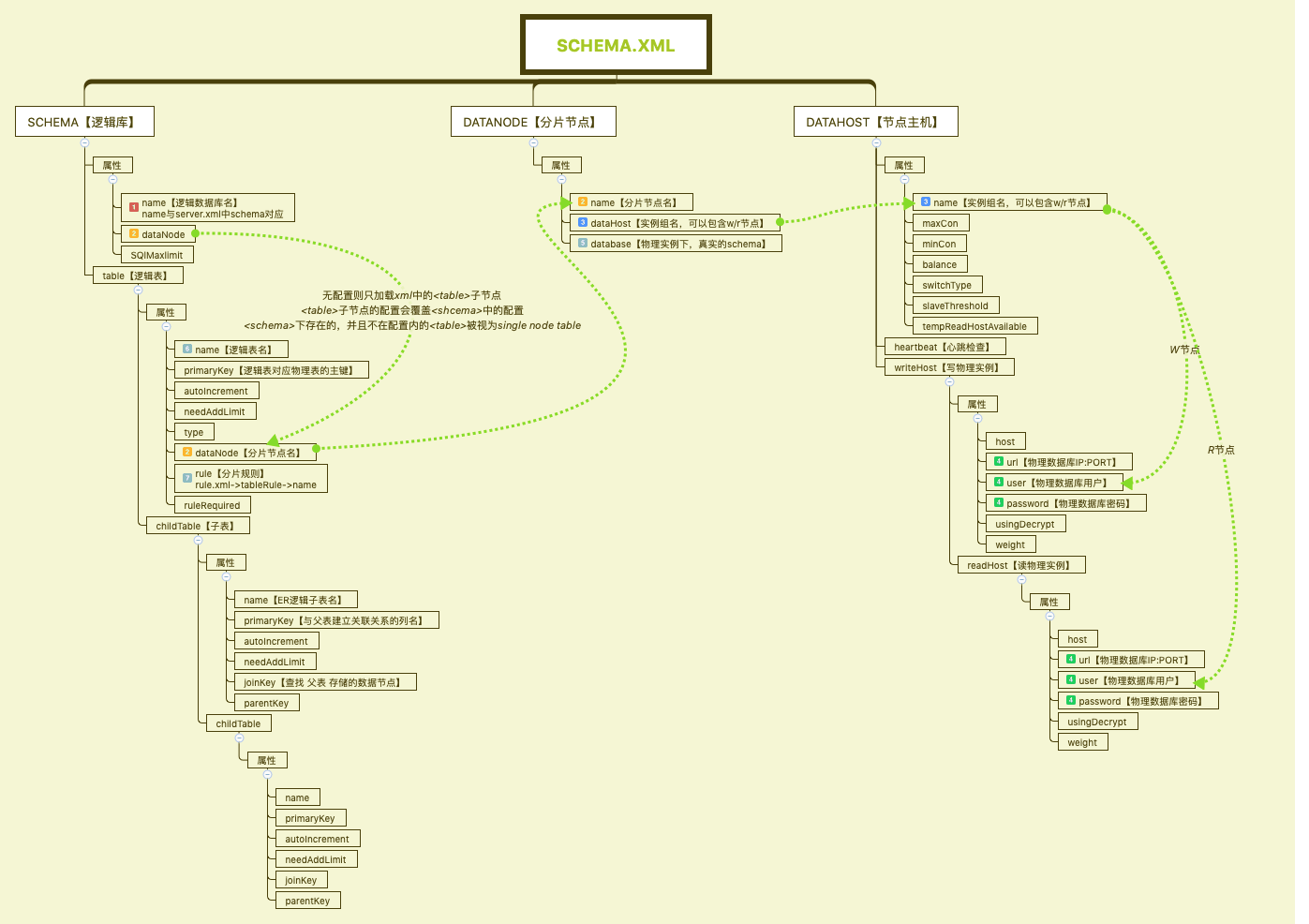

其中schema.xml是日常配置分片的时候最常用到的配置文件，我们通过思维导图的方式给大家整理了DBLE的schema.xml的配置





4.schema.xml举例



下面举个DBLE的schema配置文件例子，对逻辑数据库到物理数据库做了图解



<?xml version="1.0"?>
<!DOCTYPE dble:schema SYSTEM "schema.dtd">
<dble:schema xmlns:dble="http://dble.cloud/">

    <schema name="testdb">
        <table name="goods" primaryKey="ID"  type="global" dataNode="dn1,dn2" />
        <table name="order" primaryKey="ID"  dataNode="dn1,dn2" rule="sharding-by-date" />
    </schema>

    <!-- 分片配置 -->
    <dataNode name="dn1" dataHost="dh1" database="db1"/>
    <dataNode name="dn2" dataHost="dh2" database="db2"/>


    <!-- 物理数据库配置 -->
    <dataHost name="dh1" maxCon="1000" minCon="10" balance="0" switchType="1" slaveThreshold="100">
        <heartbeat>show slave status</heartbeat>
        <writeHost host="MySQLA" url="172.16.1.1:3306" user="test" password="password"/>
    </dataHost>
    <dataHost name="dh2" maxCon="1000" minCon="10" balance="0" switchType="1" slaveThreshold="100">
        <heartbeat>show slave status</heartbeat>
        <writeHost host="MySQLB" url="172.16.1.2:3306" user="test" password="password">
            <readHost host="MySQLC" url="172.16.1.3:3306" user="test" password="password"/>
        </writeHost>
    </dataHost>
</dble:schema>

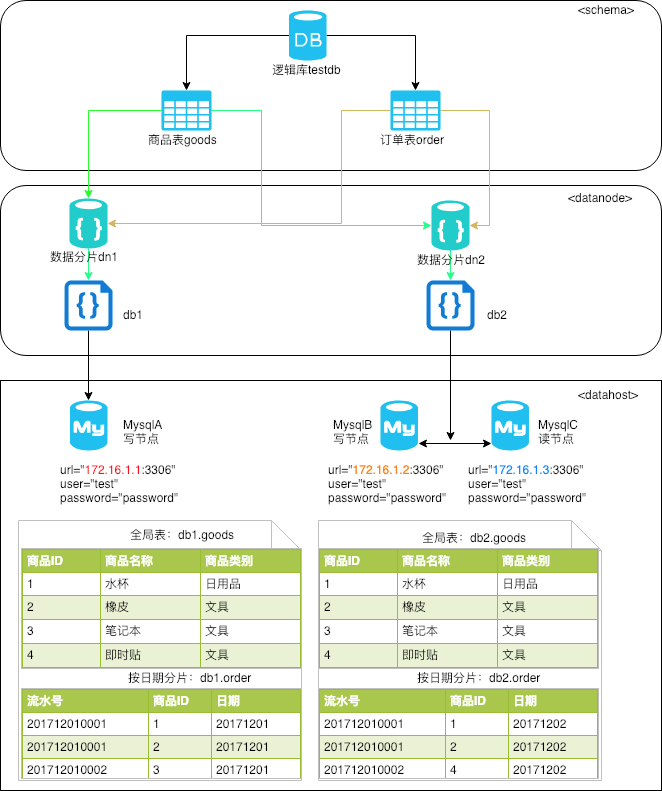

5.图解schema.xml





总结



schema.xml是DBLE中间件如何配置分片最重要一个配置文件；如能熟悉掌握其中的逻辑概念，就可以对dble熟练配置；更高阶和详尽的用法，建议大家查阅官网的官方文档。
