本文详细介绍了Boost电路和Buck电路的工作原理。在Boost电路中，储能电感L在MOSFET闭合时充电，打开时提供高于输入电压的输出。Buck电路则利用电感在MOSFET闭合时为负载供电，打开时继续通过电感为负载供电，维持稳定输出。电路中包含反馈机制以调节MOSFET的开关频率，确保负载电压稳定，并有保护机制防止过电流对组件造成损害。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、boost电路

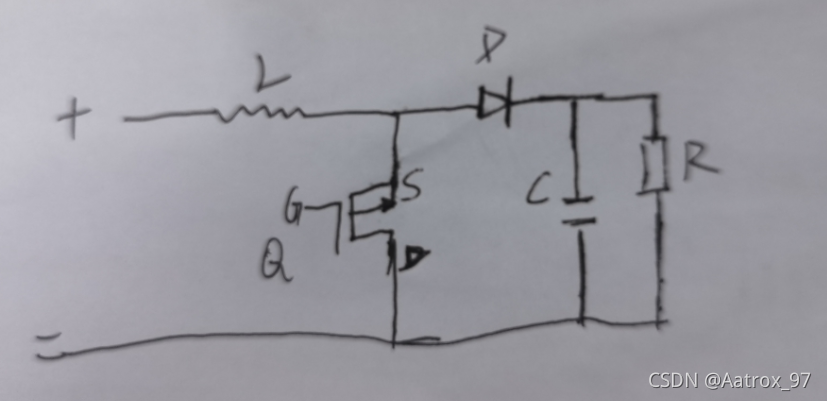

1.原理

R为负载；C为滤波电容，当输入电压变化时，能够吸收和释放部分能量减少纹波，保证负载的供电；D为二极管，防止C的能量反向释放；L为储能电感，当MOS闭合时，正极、电感和负极闭合，大电流对L充能，电场转化为磁场，当MOS打开时，电感的电流不能瞬变，磁场转化为电场，抬升了电感右侧的电压，进而保证负载端电压，在负载端会有Feedback用来调节MOS的开关频率。

2.实例

上图是实际项目中用到的一个MCU的SBC电路，其中VS1作为feedback输入到SBC，同时，RSH和RSL通过检流电阻两端的电压测量MOS的输出电流，也作为一个feedback输入到SBC，当电流过大时，会主动断开MOS避免损坏MOS，同时避免负载电流过大，同样的VS1直接通过电压进行反馈以开闭MOS。

二、buck电路

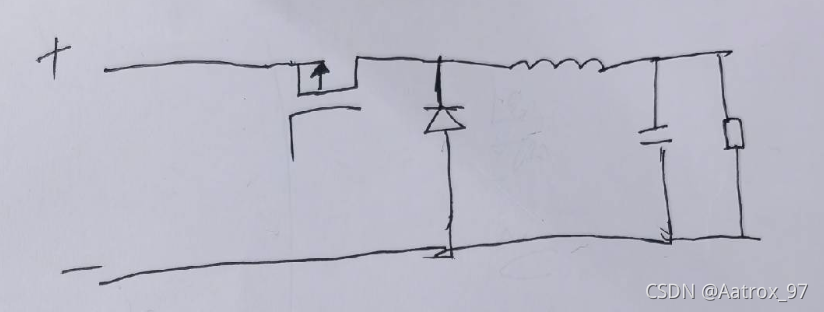

1.原理

C为滤波电容，当输入电压变化时，能够吸收和释放部分能量减少纹波，保证负载的供电；D为二极管，防止C的能量反向释放；L为储能电感，当MOS闭合时，电感被充电，并给负载供电，当MOS打开时，电感的电流不能瞬变，继续给负载供电，并有电容调节输出稳定性，在负载端会有Feedback用来调节MOS的开关频率。
