交换机端口类型

写在前面 :
其实这一章节主要是围绕VLAN来讲解，在前面的文章《局域网基本原理》中就有讲到过VLAN，若有同学还不清楚VLAN的作用可以去前面看看这篇文章再回顾一下。

端口类型

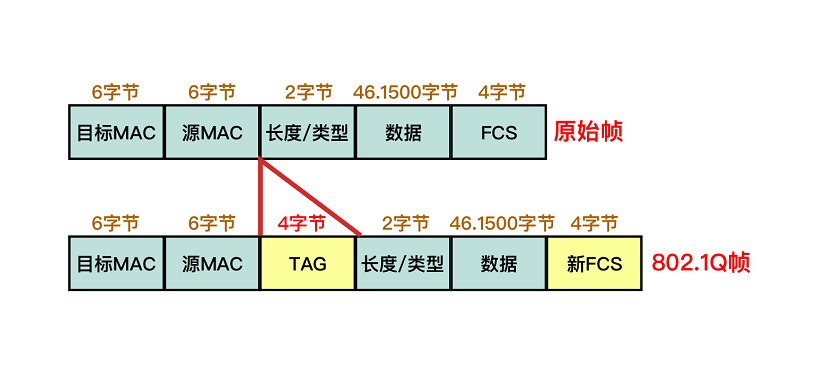

交换机的端口类型包括Access端口、Trunk端口和Hybrid端口。这些端口类型与交换机的报文转发原理密切相关。当数据帧进入交换机时，会添加一些字段，其中一个重要的字段是Tag标签，用于标记接口所属的VLAN。Tag标签在全网中是唯一的，通过打上Tag标签，数据包就可以在对应的VLAN中进行传输。
如果一个接口没有配置VLAN会怎样呢？现在交换机中，所有接口都具有VLAN属性，即使没有进行额外的配置，它们默认属于VLAN 1。即使是简单的交换机，它的所有接口也都是默认属于VLAN 1，并且交换机只会处理带有Tag标签的数据包，因此在交换机传输中的数据包字段中必须有VLAN属性。
传统的网络中是只有前面两口端口类型的，后面Hybrid端口是华为提出来的端口类型，他是综合了前面两个接口的功能而诞生的新的接口。接下来展开讲讲每个接口的特性。

Access 端口

这是一个最常见的端口，一般这个端口是作用于电脑这种用户终端。

它必须配置一个vlan属性。

它的工作原理是进来一个没有Tag标签的数据包，会打上一个端口对应vlan的Tag标签，然后转发出去，对于有Tag标签的数据包，会比对是否和端口上配置的vlan是同一个Tag标签。

若是同一个vlan标签就会拆掉这个报文里面的Tag标签然后转发出去。

若是不同的vlan标签就会丢弃这个报文。

这个端口主要就是做一个拆标签打标签的工作，因电脑端的网卡是不识别携带Tag标签的数据包，基于这个原理也可以利用该接口特性配置不同的vlan来对业务进行区分，所以都是靠近终端用户配置该端口。

Trunk 端口

Trunk端口主要用于连接交换机之间的链路，解决多个VLAN需要通过同一接口的情况。

当一个带有Tag标签的数据包到达Trunk端口时，交换机会检查该Tag标签是否在Trunk端口允许通过的VLAN列表中。

如果允许通过，交换机会将该数据包传递给相应的VLAN，而不会拆除Tag标记。

如果Tag标签所属的VLAN不在允许通过的列表中，交换机将丢弃该数据包。
对于没有Tag标签的数据包，到达Trunk端口时，交换机会为其添加Trunk端口配置的PVID（默认为VLAN 1）的Tag标签，以确保正确传递到相应的VLAN。
在配置Trunk端口时，通常需要根据业务需求明确允许通过的VLAN，而不是简单地允许所有VLAN通过（allow-pass all）。

这是因为实际部署中，接入交换机的设备不仅限于计算机终端，还可能包括监控设备、无线接入点等其他设备。许多设备的默认管理IP地址与交换机默认管理VLAN 1的地址在同一网段。为了避免IP冲突，需要精确配置Trunk端口，只允许所需的VLAN通过。

因此，在配置Trunk端口时，建议使用类似"undo port trunk allow-pass vlan 1"的命令明确指定允许通过的VLAN，以避免潜在的IP冲突和安全问题。

Hybrid 端口

该端口其实是就是结合前面两个端口的特性，既可以对多个不同vlan属性的数据包进行拆标记打标记，也可以允许多个vlan通过该端口，所以这个接口既可以是接用户终端，也可以接交换机相连的端口配置。

他的接口属性配置多了一个可自定义 untag（拆标签） 和 tag （打标签）的动作。

当收到一个没有Tag标签的数据包时，会和Trunk的端口的动作是一样的，会打上一个默认的Pvid标签然后发出去。

当有一个带有Tag标签的数据包过来，首先的动作是查看是数据包的Tag标签是端口内允许的tag标签，如果是不匹配的话就会直接丢弃。

匹配就进行下一步，下一步继续检查是否匹配untag列表中vlan标签，若是匹配就会撕掉数据包的Tag标签，若不匹配就正常转发。

整个工作流程下来，其实就是整个数据包处理流程中只是比Trunk多加了一个检查自定义untag和tag的比对。

总结：

其实vlan的核心就是，tag标签，举个简单的例子：就好比如有进入私人Party一样，门口有保安检查来访客户的信息，只有验证完成了身份信息才能进入，不然就会被拒之门外。（主要核对的就是tag标签是否和端口上配置的tag是否一致）
其实有很多时候发现直连链路不通（排除物理层面故障后），或者某些链路异常的时候，端口vlan这些属性通常是需要我们一逐一核对排除，最终发现问题恰恰就是极其简单的，要么是没有放通对应的vlan，要么是放通了 vlan 实际设备上没创建vlan。

充分理解三种端口特性，以后遇见ping不通的时候，可以快速排除vlan因素的干扰。
