前言

    📅大四是整个大学期间最忙碌的时光,一边要忙着备考或实习为毕业后面临的就业升学做准备,一边要为毕业设计耗费大量精力。近几年各个学校要求的毕设项目越来越难,有不少课题是研究生级别难度的,对本科同学来说是充满挑战。为帮助大家顺利通过和节省时间与精力投入到更重要的就业和考试中去,学长分享优质的选题经验和毕设项目与技术思路。

        🚀对毕设有任何疑问都可以问学长哦!

       大家好,这里是海浪学长计算机毕设专题,本次分享的课题是

       🎯基于深度学习的流水线工件缺陷识别系统

项目背景

       在现代工业生产中，流水线作业模式广泛应用于各类产品的制造过程。然而，由于生产环境的复杂性和机器设备的磨损，流水线工件往往会出现各种缺陷。这些缺陷不仅影响产品质量，还可能导致生产事故。因此，如何有效地识别和分类流水线工件缺陷成为工业生产领域亟待解决的问题。基于深度学习的流水线工件缺陷识别系统旨在通过计算机视觉技术，自动、快速地检测出流水线工件上的缺陷，并对其进行分类和标注，从而帮助企业提高产品质量和生产效率，减少生产事故的发生。

设计思路

卷积神经网络

       卷积神经网络是一个关键的组成部分，它是基于人工神经网络的演变而来，并逐渐形成的。卷积神经网络通过层与层之间的连接来传递目标的信息特征，类似于人脑神经元传递各种信息的过程。它利用反向传播算法来更新参数，这种算法也被用于BP神经网络。与传统的人工神经网络相比，卷积神经网络具有多个隐含层，其中深度残差网络是层数较多的一种。深层网络能够更好地提取目标的特征信息，从而获得更高精度的特征识别能力。卷积神经网络将目标图像的像素作为输入，旨在提取图像的特征信息。为了减少网络模型的参数量和训练计算量，卷积神经网络通过局部连接和权值共享的方式来设计网络结构。

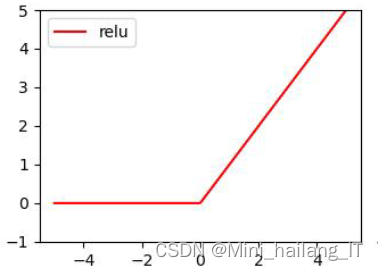

       Rule激活函数图像是一个分段式函数，如图2.5所示。在坐标轴上，它的导数为0或1。相对于Sigmoid函数，Rule激活函数在性能上有很大改进。然而，它也有自身的缺点，其中非线性性能较弱。要获得更好的非线性效果，需要设计具有更多层的网络。这正好符合现代神经网络对网络深度的要求。当网络非常深时，其迁移能力会得到显著提升。Rule激活函数的出现对研究更深层次的神经网络结构提供了巨大的帮助。

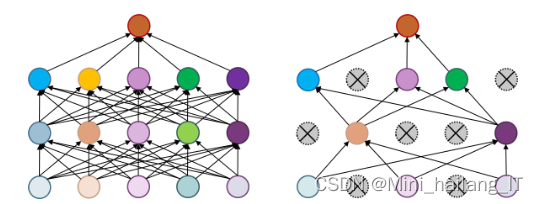

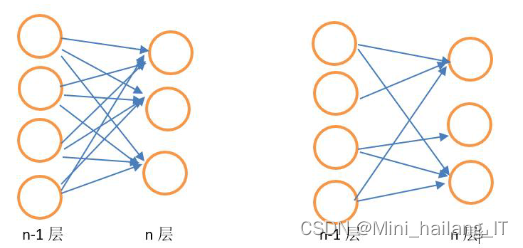

       后续的网络模型引入了Dropout技术。该技术能够有效减少参数量，避免过拟合，并加快模型训练速度。Dropout技术通过随机断开后一层神经元与前一层神经元的连接，在每次训练中随机选择断开的连接，实现模型权重的更新。断开的连接只是一部分，并且保证不影响模型对目标图像的特征提取。这种随机断开部分连接的方式既不影响特征提取，又有效地减少了模型的参数量。

目标检测算法

       目标检测网络可以分为两类：一步走的端到端目标检测网络（One-stage）和分两步走的目标检测网络（Two-stage）。对于分两步走的目标检测网络，首先需要找出包含目标特征的一些区域，然后对这些区域进行分类和调整，代表性的网络包括R-CNN、SPP-net、Fast R-CNN和Faster R-CNN。这种类型的网络将目标图像的像素作为输入，通过网络训练来获取目标物体的类别信息和位置信息。另一类是一步走的端到端目标检测网络，代表性的网络包括YOLO系列和SSD。

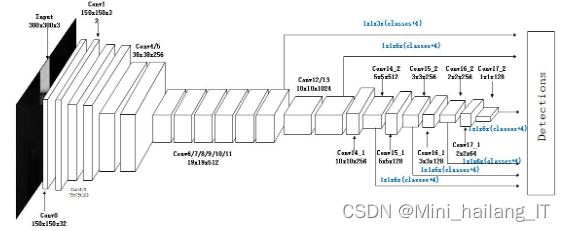

       SSD网络的主干网络采用了VGG16网络，用于提取目标图像的特征信息。在SSD网络中，卷积层和池化层用于提取特征信息，并生成目标图像的特征图。这个特征图包含了目标物体的位置信息、类别信息和背景信息。目标物体的位置信息和所属类别信息通过回归框的方法得出。对于目标物体所属的类别信息而言，如果目标图像上的类别较多，则所需的参数量也相应增加。SSD网络中的回归框用于提取目标物体的位置信息和所属类别信息。位置信息包含4个参数，而类别信息的参数数量取决于目标图像上的类别数量和回归框数目。

       Fast R-CNN是在R-CNN和Fast R-CNN的基础上设计的网络，通过引入ROI Pooling解决了传统R-CNN中区域建议输入网络的缺点。然而，Fast R-CNN仍使用传统的Selective Search方式搜索区域建议，导致训练和测试时间较长。为了改进这一问题，Faster R-CNN引入了RPN（Region Proposal Network），直接提取区域建议并将其融入整体网络中，从而显著提高了网络性能，尤其在检测速度方面表现突出。

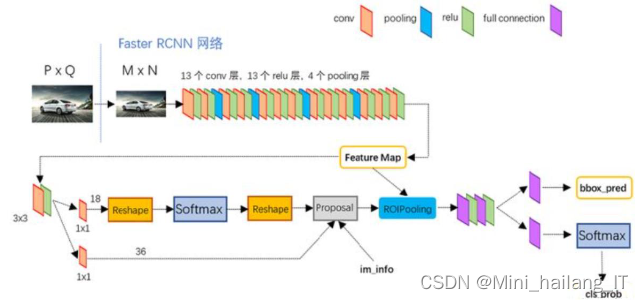

       Faster R-CNN网络结构包含以下几个模块：主干层(Conv layers)用于提取目标图像的特征信息；RPN模块用于训练提取原始图像中的区域建议，是整个网络中的重要模块；RoiHead层用于对区域建议进行分类和bbox框的微调。Faster R-CNN实际上是由RPN和Fast R-CNN两个模块组成，训练时分别对这两个模块进行训练，测试时先通过RPN生成区域建议，然后将带有区域建议的特征图输入Fast R-CNN进行分类和预测框回归。

GoogLeNet

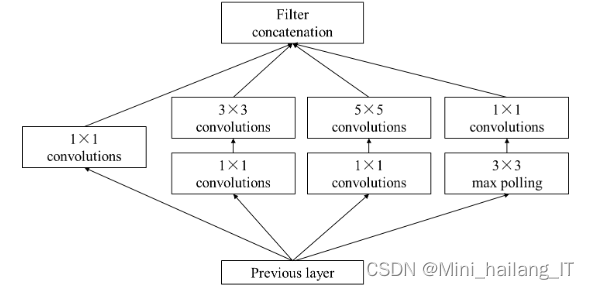

       GoogLeNet网络模型通过引入Inception结构，成功地减少了网络的计算量，使网络能够向更深的方向发展而不增加太多的计算负担。相比于简单地堆叠网络层来增加深度，GoogLeNet采用了Inception模块的堆叠方式。传统的网络模型通过增加宽度和深度来提高性能，但这会增加参数数量并容易导致过拟合。为了解决这个问题，GoogLeNet将全连接层改为随机断开部分神经元之间连接的方式，减少了计算量。

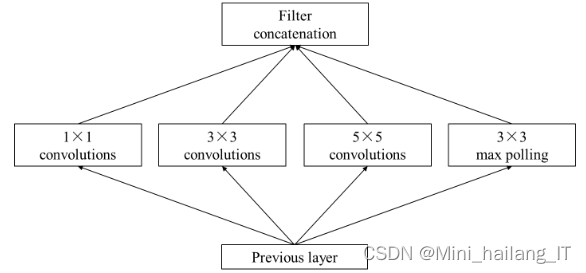

       为了避免过拟合，GoogLeNet使用dropout处理全连接层。池化层分为平均池化层和最大池化层，平均池化层保留背景信息，最大池化层保留纹理信息。池化层还能减少网络的参数。然而，最大池化层应尽量少使用，因为它可能导致空间信息丢失，降低模型的表达能力。Inception结构通过添加一个额外的1x1卷积层，使用ReLU作为激活函数，起到降维和减少计算量的作用，从而更好地训练深层网络。

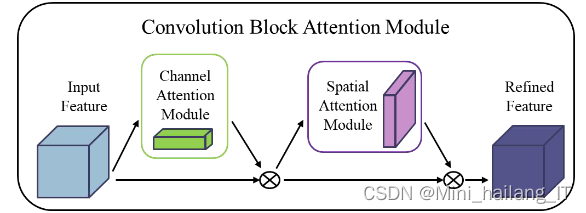

       在GoogLeNet网络模型中引入CBAM注意力机制模块。CBAM注意力机制是一种轻量级的注意力模块，能够在通道和空间两个维度上增强钢板表面缺陷的特征信息。CBAM模块能够有效地提取目标表面图像的特征信息，并更加关注识别目标物体的特征，从而具有良好的表达能力。CBAM模块的设计思想简单而有效，并且可以方便地集成到GoogLeNet网络中，成为一个即插即用的模块。尽管CBAM模块会稍微增加计算量，但它显著改善了网络在钢板表面缺陷识别方面的效果。

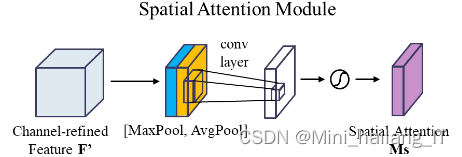

       通道注意力机制子模块通过对输入特征图进行全局最大池化和全局平均池化操作，得到两个特征图。这两个特征图经过进一步处理，通过一个两层的神经网络（MLP）进行特征提取。然后，将MLP得到的特征图进行加和，并经过sigmoid激活函数，生成目标图像的通道特征图。接下来，将通道特征图与输入特征图进行乘法运算，生成空间上的注意力机制子模块的输入特征。空间注意力机制子模块也对特征图进行全局最大池化和全局平均池化操作，得到两个包含目标图像特征信息的特征图。然后将这两个特征图在通道上进行拼接，并经过卷积操作和sigmoid激活函数，生成目标图像的空间注意力特征图。最后，将该特征图与该模块的输入特征图进行乘法运算，得到目标图像的特征信息图。

数据集

       针对流水线工件缺陷识别系统的研究需求，我们意识到市场上缺乏公开且适用的数据集。因此，我们决定自制一个数据集以支持我们的研究。首先，我们与多家流水线生产企业合作，获取了真实的流水线工件图像，这些图像包含了各种类型的缺陷。然后，我们组织了一个由专家和技术人员组成的团队，对这些图像进行标注和分类，确保数据集的准确性和一致性。在标注过程中，我们遵循严格的标准和流程，确保每个缺陷都被准确标注。接下来，我们对标注后的数据进行预处理，包括图像裁剪、归一化、去噪等操作，以提高数据质量。

       数据扩充是一种在深度学习中常用的技术，用于增加数据集的多样性和规模，从而提高模型的泛化能力。在流水线工件缺陷识别系统的研究中，我们采用了多种数据扩充方法来丰富数据集。这包括旋转图像以模拟不同角度的拍摄，缩放图像以模拟不同距离下的观察，以及翻转图像以模拟镜像效果等。此外，我们还对图像进行了亮度、对比度和色彩抖动的调整，以模拟不同光照条件和拍摄环境下的工件图像。这些扩充后的数据不仅增加了数据集的丰富度，还有助于提高模型的鲁棒性和适应性。

data_generator = ImageDataGenerator(
    rotation_range=20,  # 随机旋转的角度范围
    zoom_range=0.15,    # 随机缩放的范围
    horizontal_flip=True,  # 随机水平翻转
    vertical_flip=False,   # 不进行随机垂直翻转
    brightness_range=[0.8, 1.2],  # 随机调整亮度的范围
    contrast_range=[0.8, 1.2],    # 随机调整对比度的范围
    preprocessing_function=preprocess_input,  # 预处理函数，通常用于归一化
    validation_split=0.2  # 保留20%的数据作为验证集
)

实验环境

       实验基于PyTorch深度学习框架，在PyCharm软件中搭建了PyTorch环境，并在一台配备RTX-3090处理器和24GB内存的服务器上进行了实现。这个配置提供了强大的计算能力和内存容量，适合进行深度学习任务。通过PyTorch框架和这样的硬件环境，能够高效地进行模型的训练和推理，从而实现了CBAM注意力机制在GoogLeNet网络模型中的集成和实验。

实验结果分析

       网络模型的评估标准包括平均准确率（mAP）和每秒处理的图片数量（FPS）。mAP通过计算每个类别的识别准确率（Precision）和召回率（Recall）得出，反映了模型在目标图像上缺陷检测和识别的效果。而FPS则衡量了模型处理图像的速度。评估标准的结果可以帮助我们判断网络模型是否适用于实际应用，高mAP表示模型具有较好的识别准确率，而高FPS表示模型具有较快的处理速度。综合考虑这两个指标可以评估网络模型的性能和实用性。

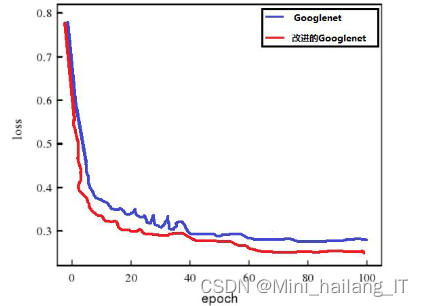

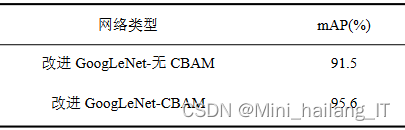

       通过对比实验，改进后的GoogLeNet网络模型与原始模型进行了对比，并进行了多个其他实验，以更好地说明改进的GoogLeNet网络模型在流水线工件表面缺陷识别方面的效果。

相关代码示例：

import numpy as np
from sklearn.datasets import load_digits
from sklearn.model_selection import train_test_split
from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Dense, Conv2D, MaxPooling2D, Flatten

# 加载流水线工件数据
data = load_digits()
X = data.data
y = data.target

# 划分训练集和测试集
X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, random_state=42)

# 数据预处理（例如，归一化、图像增强等）

# 构建神经网络模型
model = Sequential([
    Conv2D(32, (3, 3), activation='relu', input_shape=(8, 8, 1)),  # 卷积层
    MaxPooling2D((2, 2)),  # 池化层
    Flatten(),  # 扁平化层
    Dense(64, activation='relu'),  # 全连接层
    Dense(10, activation='softmax')  # 输出层，预测 10 个类别
])

# 编译模型
model.compile(optimizer='adam', loss='categorical_crossentropy', metrics=['accuracy'])

# 训练模型
model.fit(X_train, y_train, epochs=10, batch_size=16, validation_split=0.1)

# 在测试集上进行预测
y_pred = model.predict(X_test)
y_pred = np.argmax(y_pred, axis=1)  # 获取预测的类别索引

# 计算准确率
accuracy = np.mean(y_pred == y_test)

print("Accuracy:", accuracy)
