[Skill] STM32的GPIO工作原理及工作模式

目录

前言

一、引脚说明

二、GPIO的工作模式

2.1 GPIO工作方式

2.2 GPIO基本结构

(1)M3和M4的IO口的结构区别

​编辑(2)输入输出结构

三、GPIO的相关配置

3.1  端口模式寄存器(GPIOx_MODER)

3.2 端口输出类型寄存器(GPIOx_OTYPER)

3.3 端口输出速度寄存器(GPIOx_OSPEEDR)

3.4 端口上下拉寄存器(GPIOx_PUPDR)

3.5 端口输入数据寄存器(GPIOx_IDR)

3.6 端口输出数据寄存器(GPIOx_ODR)

3.7 端口置位、复位寄存器(GPIOx_BSRR)

3.8 端口配置锁定寄存器(GPIOx_LCKR)

3.9 复用功能(高低位)寄存器(GPIOx_AFRH/L)

四、GPIO端口八种模式的区别

4.1 IO口输出的速度

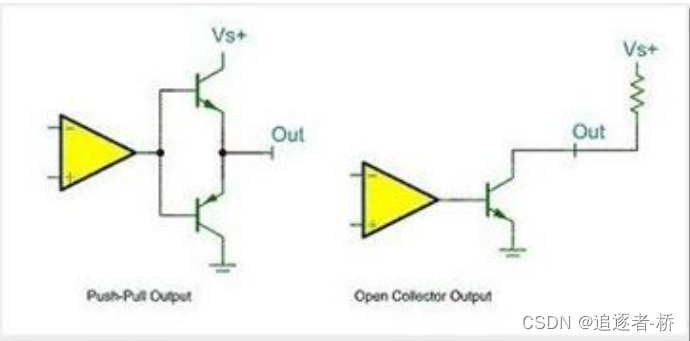

4.2 推挽输出与开漏输出的区别

(1)推挽输出

(2)开漏输出

4.3 IO口工作模式的选择

STM32设置实例:

STM32IO口配置方式:

4.4 IO口复用功能配置


前言

本文档主要讲解了STM32F4系列的芯片,起始M3系列的GPIO也类似

主要参考的资料
1、STM32F4系列的中文参考手册

2、STM32F407ZGT6的数据手册

3、正点原子的STM32F4开发指南(寄存器版本)

一、引脚说明

这里对STM32F407ZGT6的IO口进行说明

STM32F407ZGT6:一共有7组IO;每组16个IO;一共112个IO,外加PH0/PH1共114个IO

GPIOA——GPIOG、PH0、PH1

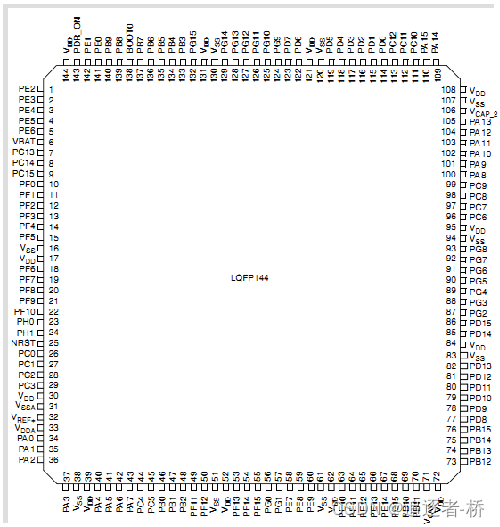

在数据手册可以查看引脚的功能

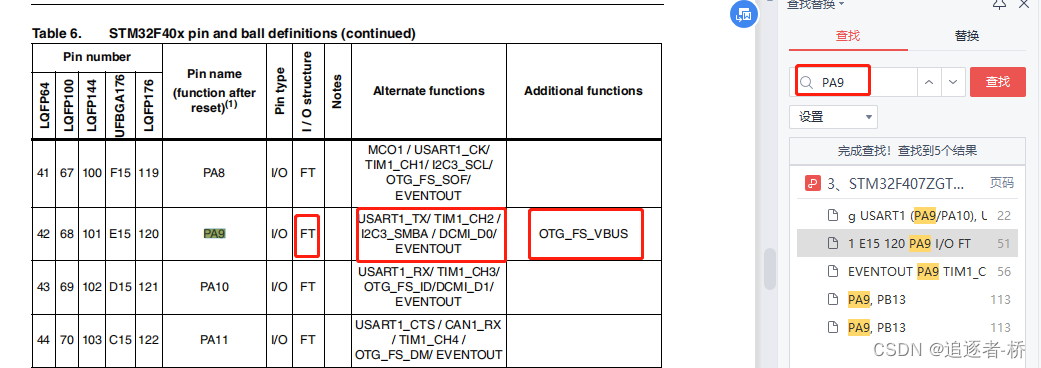

比如搜查PA9,可以看到其处理可以用作IO口输入输出以外还可以复用为其他功能比如定时器TIM1,以及重映射如OTG;查看FT表示支持5V输入输出(M4大部分都支持)。

所有IO都可以作为中断输入

二、GPIO的工作模式

2.1 GPIO工作方式

  • 4种输入模式:输入浮空、输入上拉、输入下拉、模拟输入
  • 4种输出模式:开漏输出、复用开漏输出、推挽式输出、复用推挽式输出(均可带上拉或下拉)
  • 4种输出速度:2M、25、50、100MHz(M4独有)
  • 推挽输出: 可以输出强高低电平,连接数字器件
  • 开漏输出: 只可以输出强低电平,高电平得靠外部电阻拉高。输出端相当于三极管的集电极. 要得到高电平状态需要上拉电阻才行. 适合于做电流型的驱动,其吸收电流的能力相对强(一般20ma以内)

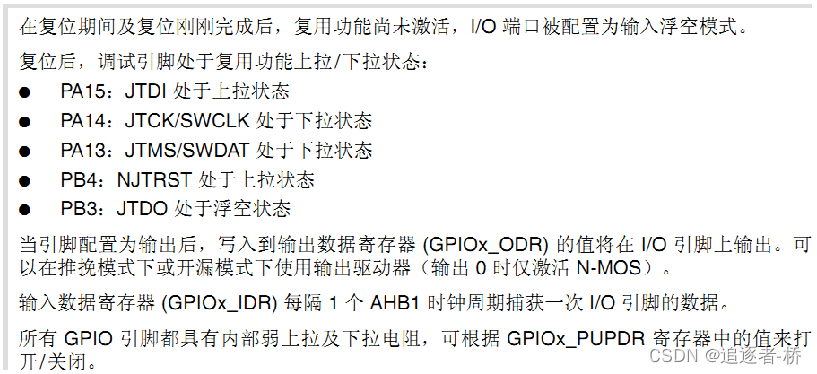

  • 上电复位后,GPIO默认为浮空状态,部分特殊功能引脚为特定状态。

2.2 GPIO基本结构

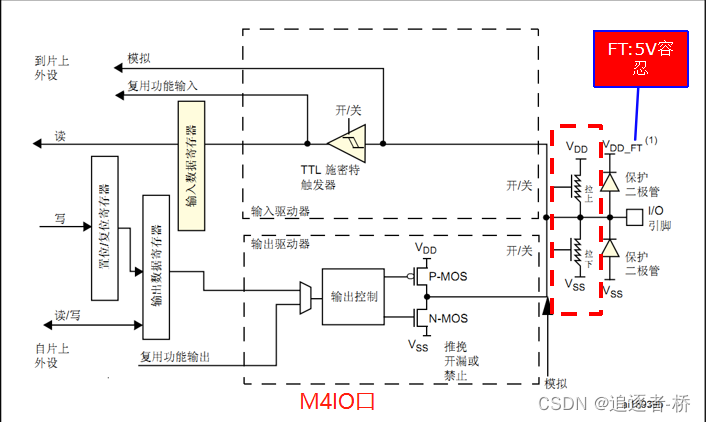

(1)M3和M4的IO口的结构区别

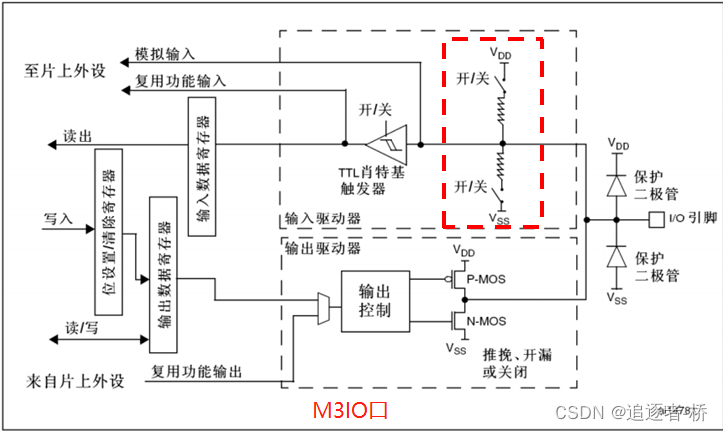

相比M3,M4将输入的上拉下拉电阻移到了外面,使输出也具有了上拉下拉的功能。

(2)输入输出结构

 由于输入模式比较简单这里不进行详细说明。输出使用的F1的图,将上下拉移到外面就是F4。

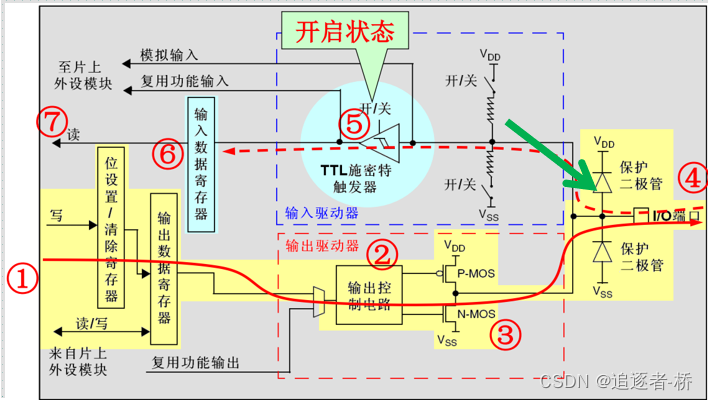

  • 开漏输出模式

因此只有NMOS管使能,输出为0的时候IO的状态才能确定是0;而输出为1的时候IO口的状态是由外面的上下拉决定的。

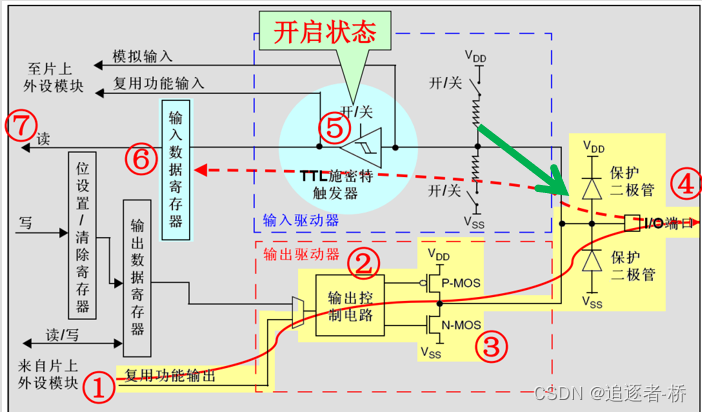

  •  复用开漏输出模式

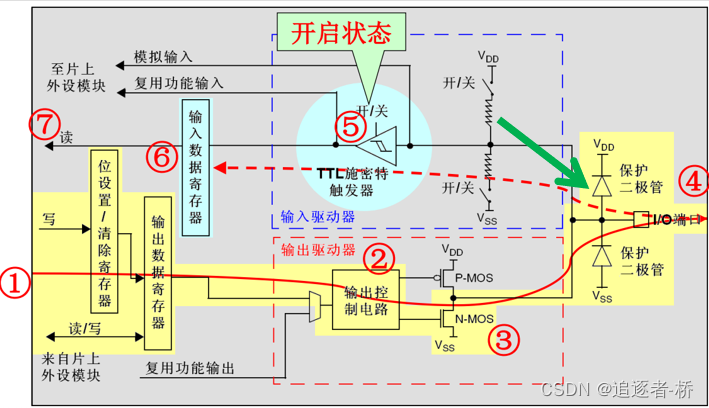

  •  推挽输出模式

输出的状态就是IO口的状态。

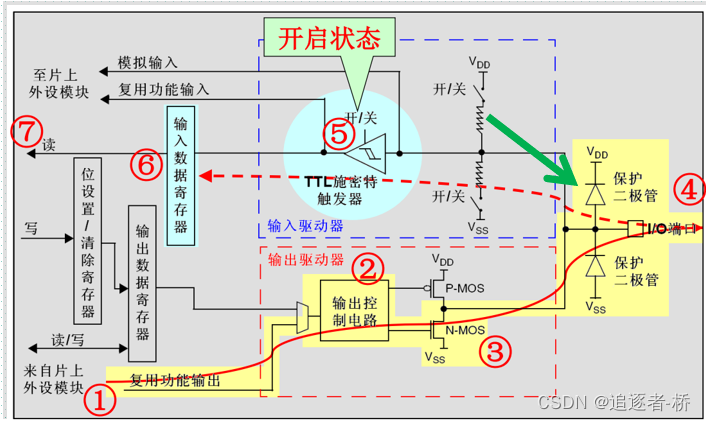

  • 复用推挽输出模式

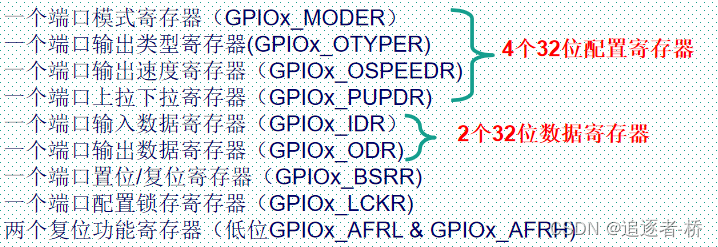

三、GPIO的相关配置

每组IO口下含有10个及寄存器,一共可以控制16个IO口。

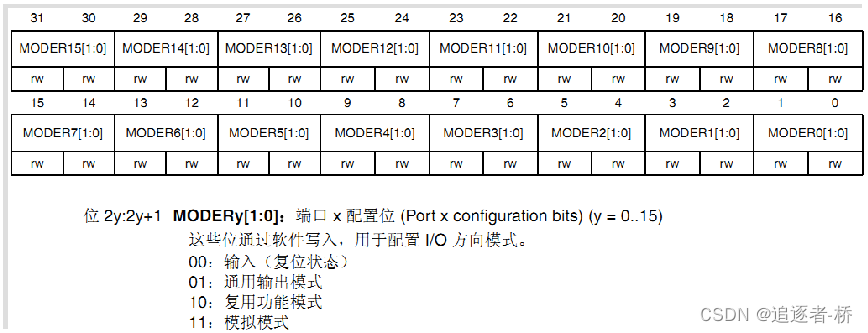

3.1  端口模式寄存器(GPIOx_MODER)

每组16个IO口,32位寄存器,每个IO口占2位,也就是有4种状态可以配置

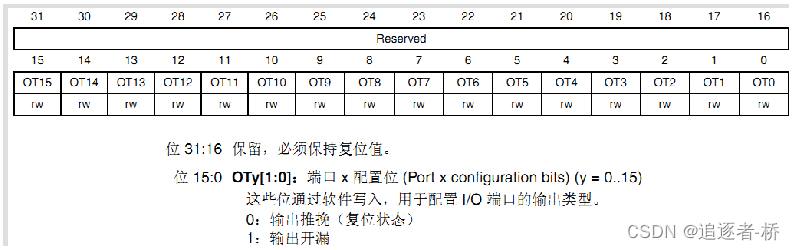

3.2 端口输出类型寄存器(GPIOx_OTYPER)

高16位没有到,只用到了低16位,每个IO口有两个状态

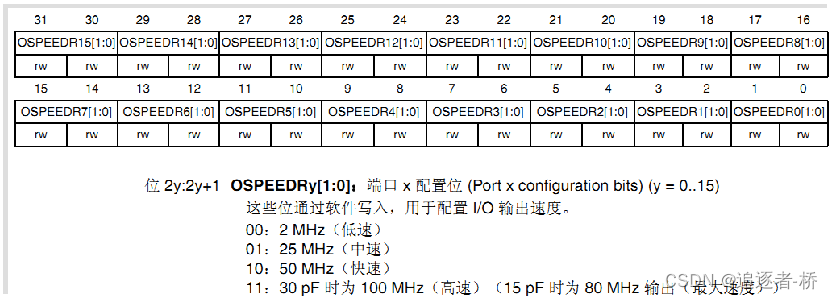

3.3 端口输出速度寄存器(GPIOx_OSPEEDR)

每个IO口占两位,即4种状态2/25/50/100MHz

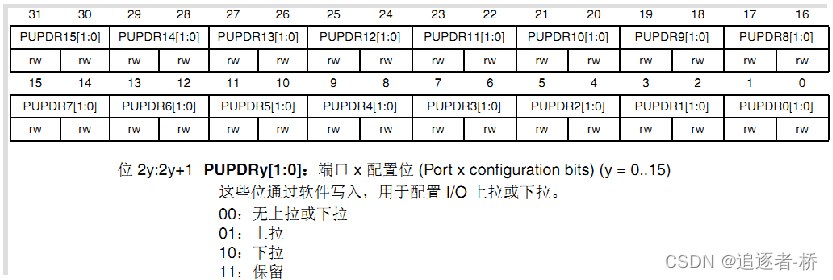

3.4 端口上下拉寄存器(GPIOx_PUPDR)

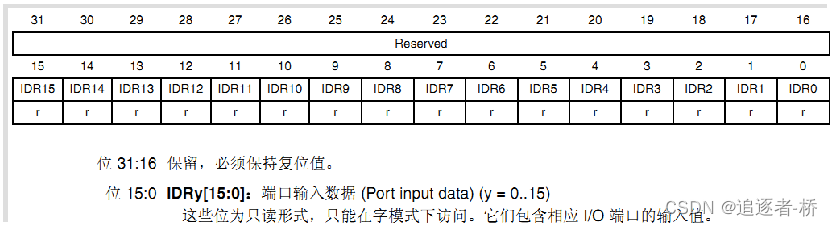

3.5 端口输入数据寄存器(GPIOx_IDR)

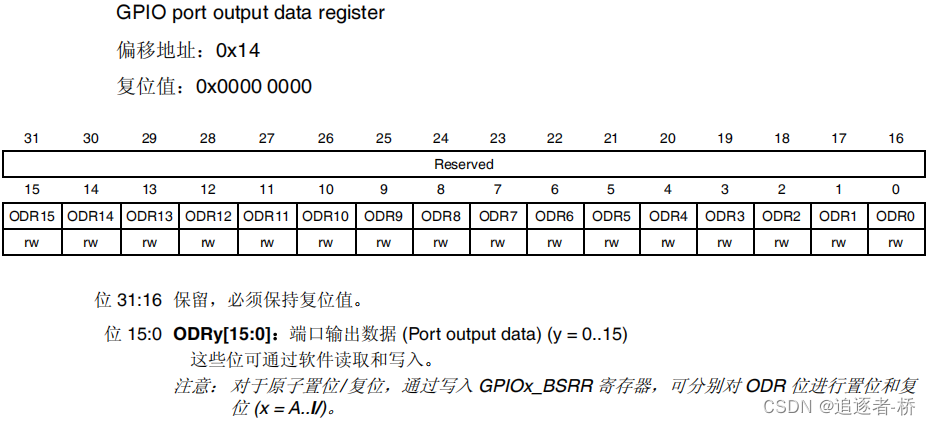

3.6 端口输出数据寄存器(GPIOx_ODR)

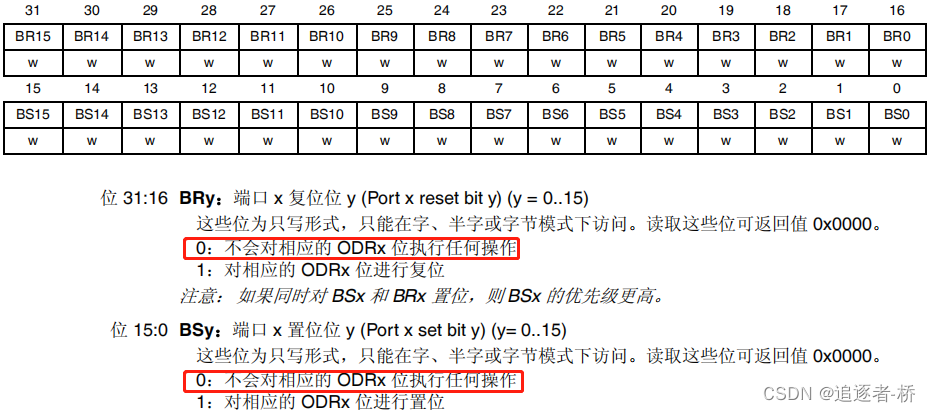

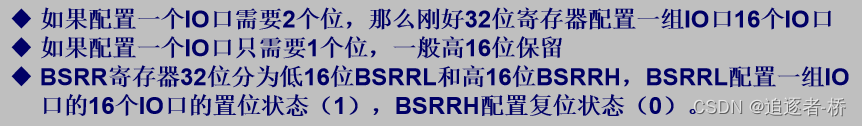

3.7 端口置位、复位寄存器(GPIOx_BSRR)

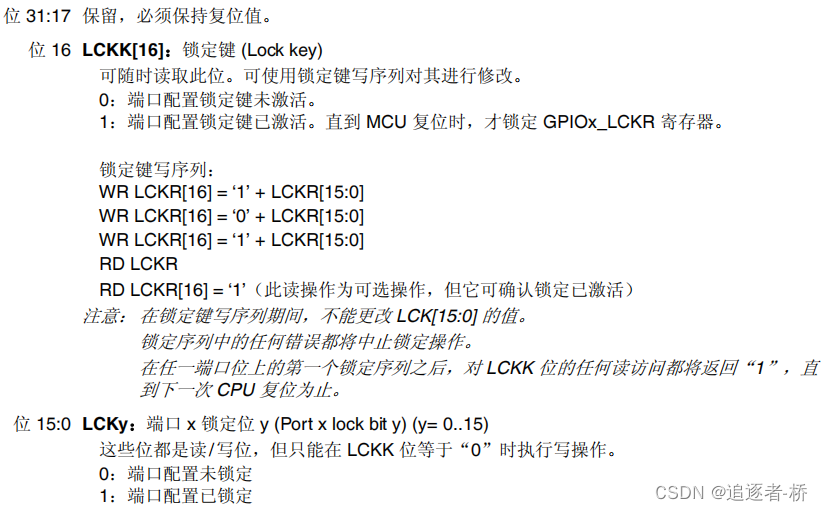

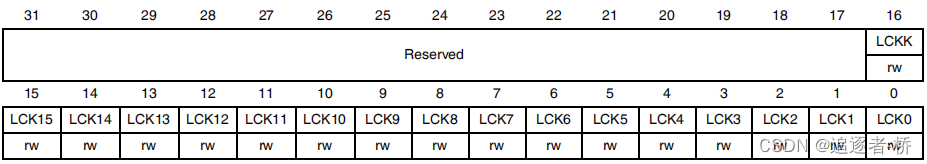

3.8 端口配置锁定寄存器(GPIOx_LCKR)

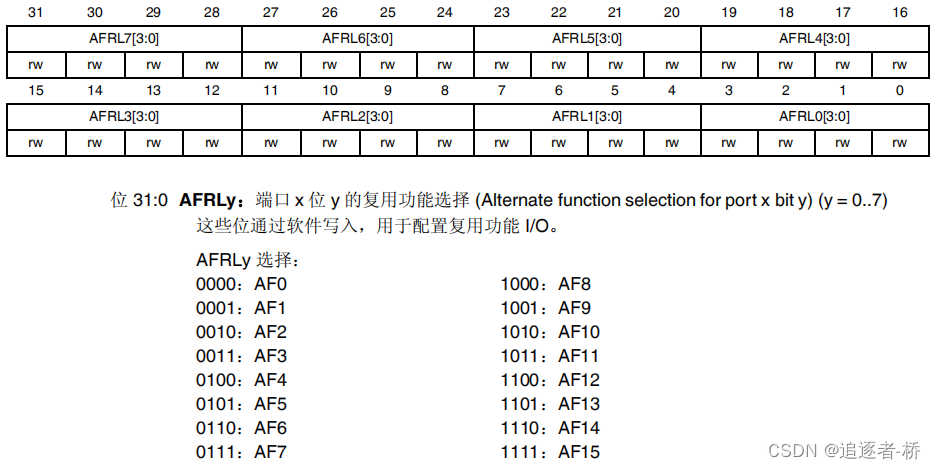

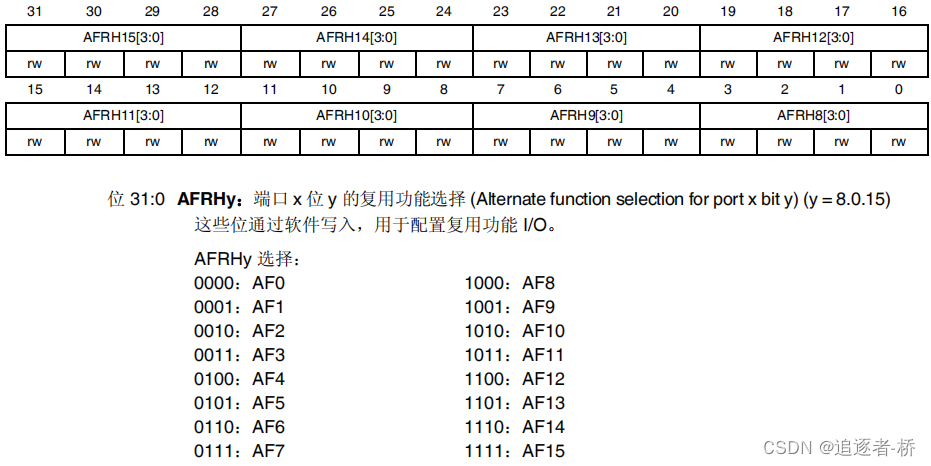

3.9 复用功能(高低位)寄存器(GPIOx_AFRH/L)

四、GPIO端口八种模式的区别

(1)GPIO_Mode_AIN 模拟输入
(2)GPIO_Mode_IN_FLOATING 浮空输入
(3)GPIO_Mode_IPD 下拉输入
(4)GPIO_Mode_IPU 上拉输入
(5)GPIO_Mode_Out_OD 开漏输出
(6)GPIO_Mode_Out_PP 推挽输出
(7)GPIO_Mode_AF_OD 复用开漏输出
(8)GPIO_Mode_AF_PP 复用推挽输出

平时接触的最多的也就是推挽输出、开漏输出、上拉输入这三种

4.1 IO口输出的速度

 I/O口的输出模式下,有3种输出速度可选(2MHz、10MHz和50MHz),这个速度是指I/O口驱动电路的响应速度而不是输出信号的速度,输出信号的速度与程序有关(芯片内部在I/O口 的输出部分安排了多个响应速度不同的输出驱动电路,用户可以根据自己的需要
