Lora模块（SX1278）

最新推荐文章于 2025-10-23 12:14:31 发布

原创

最新推荐文章于 2025-10-23 12:14:31 发布 · 3.3k 阅读

·

2

·

CC 4.0 BY-SA版权

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

文章标签：

#嵌入式 #lora

本文围绕Lora调制解调器展开，介绍了其主要引脚，如NRESET、DIOx等。阐述了采用扩频调制和前向纠错技术的优势，以及配置方法。还说明了数字接口包括配置、状态寄存器和FIFO数据缓存，最后讲解了操作模式，如单一和连续接收模式及数据提取方法。

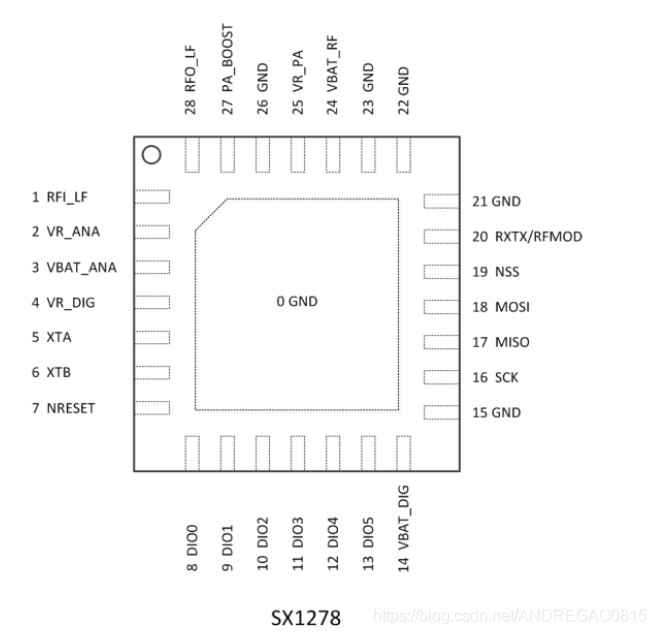

SX1278模块的引脚图

主要引脚说明

NRESET–复位触发输入
DIOx—数字IO，软件配置
GND—接地
SCK—SPI时钟输入
MISO—SPI数据输入
MOSI—SPI数据输出
NSS—SPI片选输入

Lora调制解调器

LoRa调制解调器采用扩频调制和前向纠错技术。与传统的FSK或OOK调制技术相比，这种技术不仅扩大了无线通讯链路的覆盖范围，而且还提高了链路的鲁棒性。下表列明了通过几种设置可以提高LoRa调制解调器性能的一些示例。设计师可以通过调整扩频因子和纠错率这两种设计变量，从而在带宽占用、数据速率、链路预算改善以及抗干扰性之间达到更好的平衡

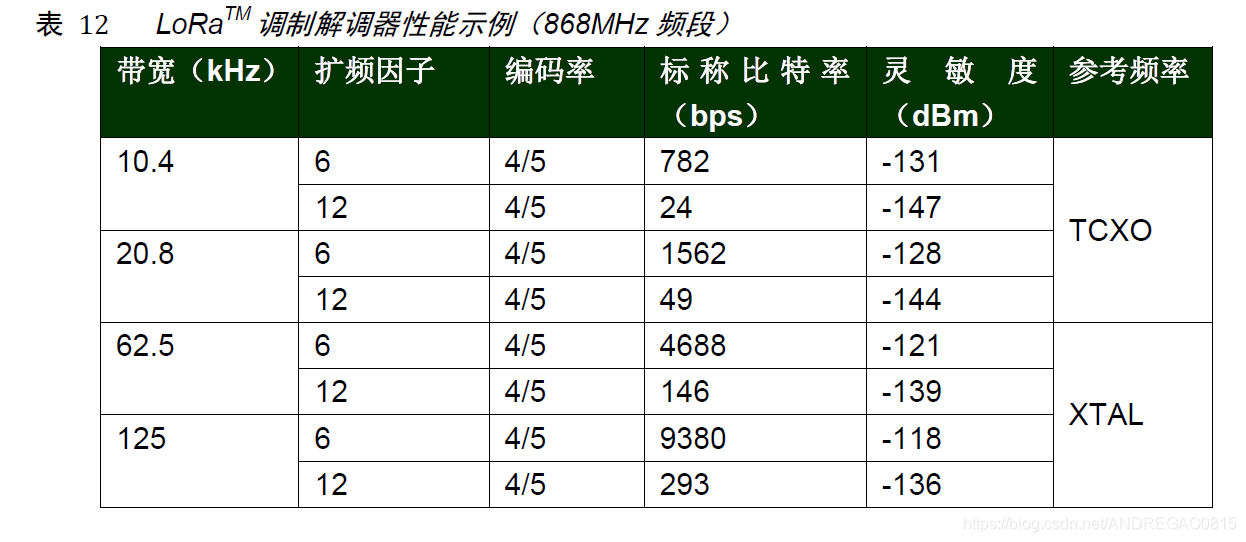

LoRaTM调制解调器性能示例（868MHz 频段）

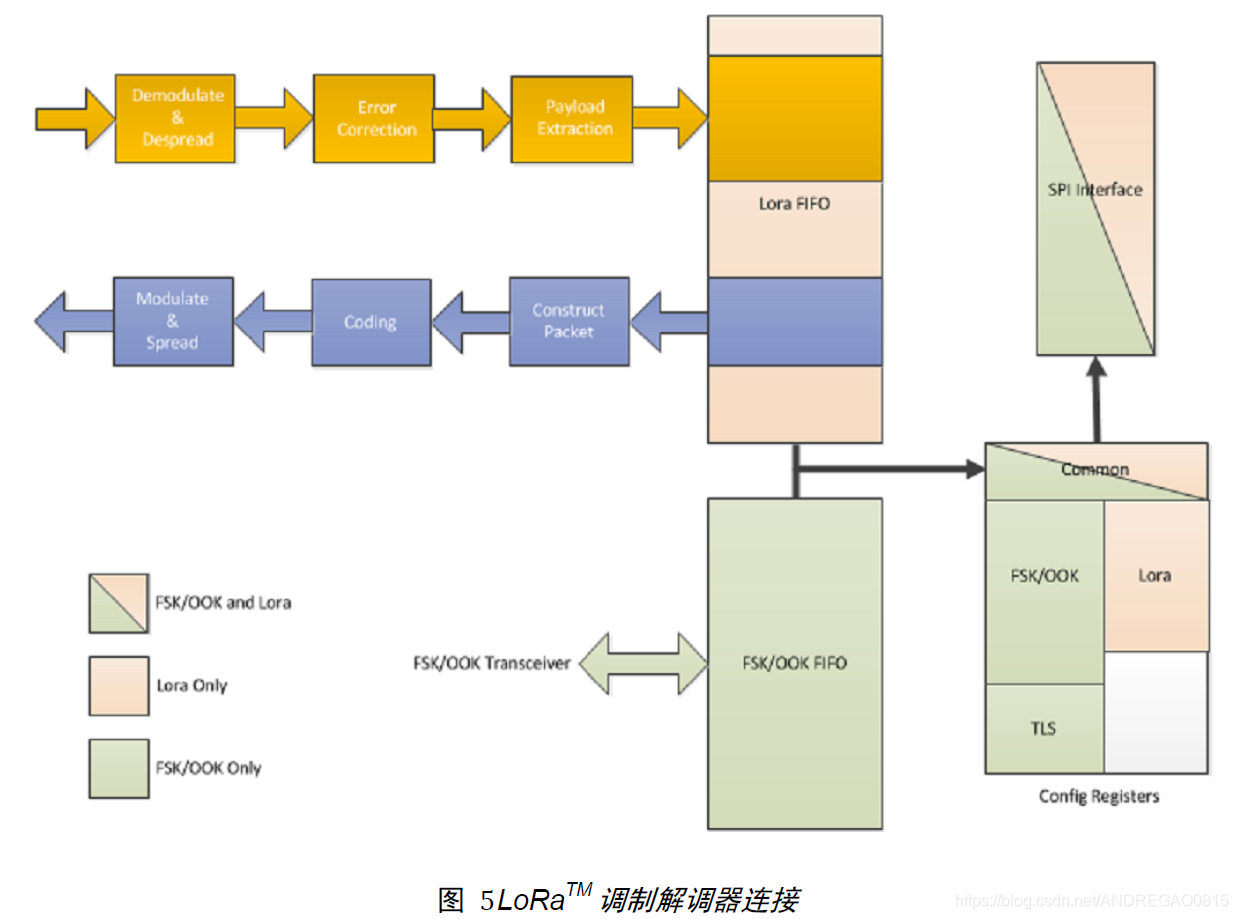

Lora调制解调器的配置
在这里插入图片描述
只需要通过配置寄存器RegOpMode就能将FSK调制解调器切换成Lora调制解调器。

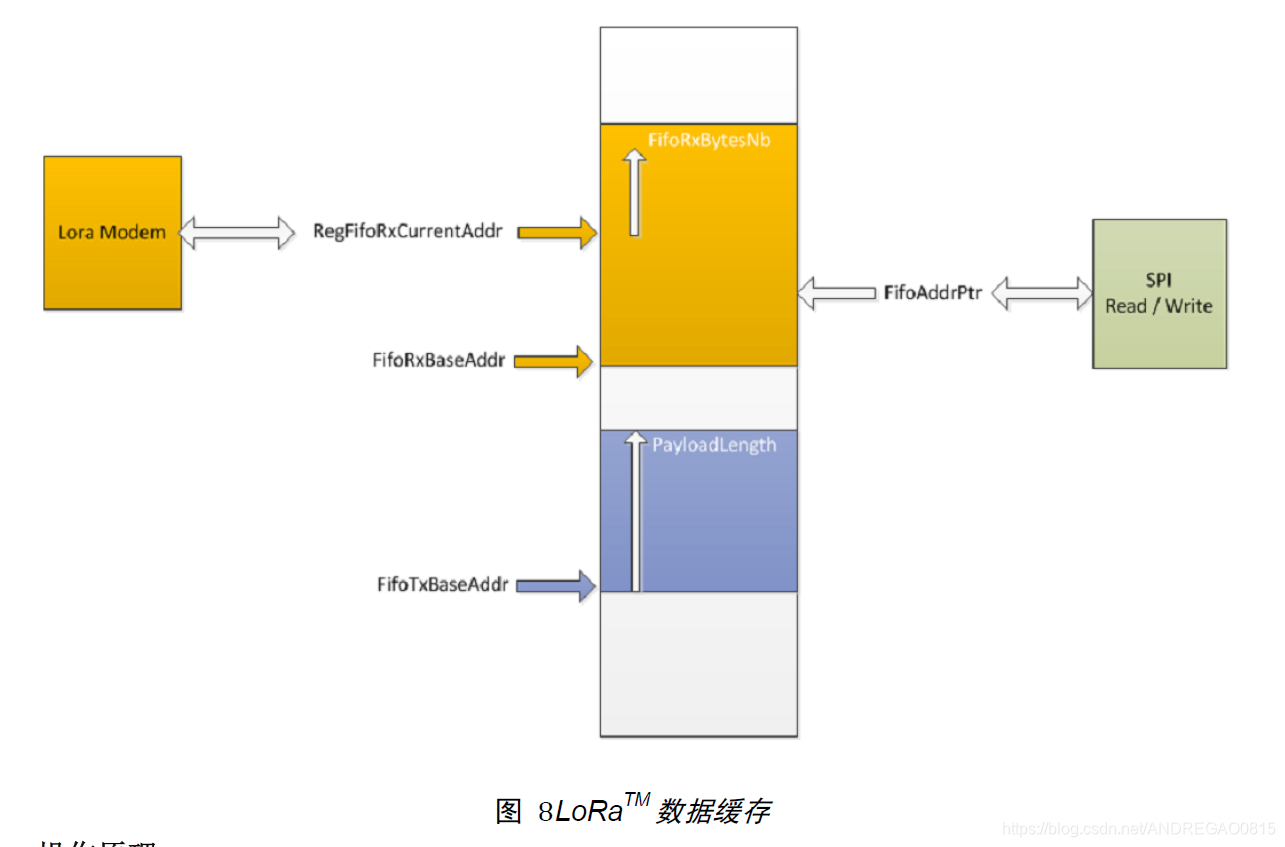

Lora调制解调器拥有独立的双端口数据缓冲FIFO，且在是所有操作模式下均可通过SPI接口访问该通道

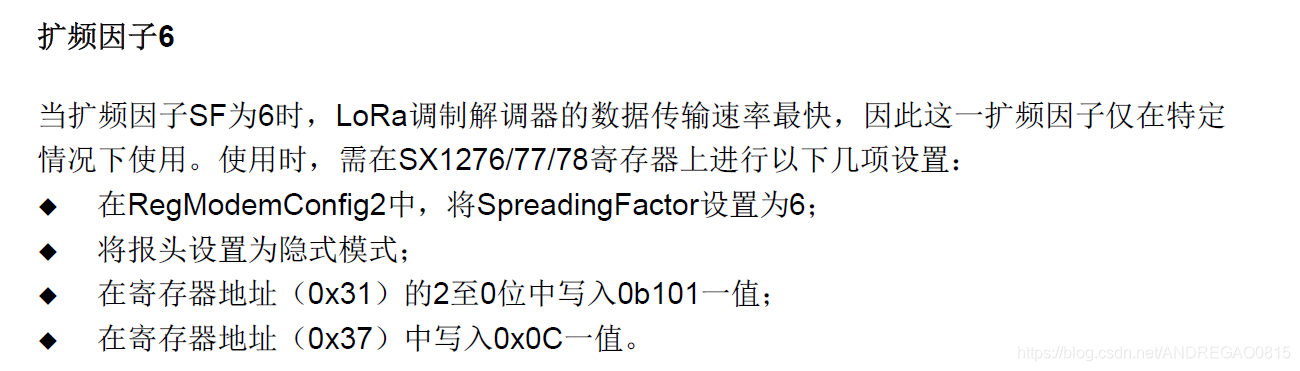

扩频因子
在这里插入图片描述

<
