Faster RCNN论文解读

用了一段时间的Faster RCNN，现写下自己的理解，有不对的地方希望指正。
Faster RCNN是基于RCNN和Fast RCNN的基础上完成的，建议没有看过前两篇的先去了解一下。

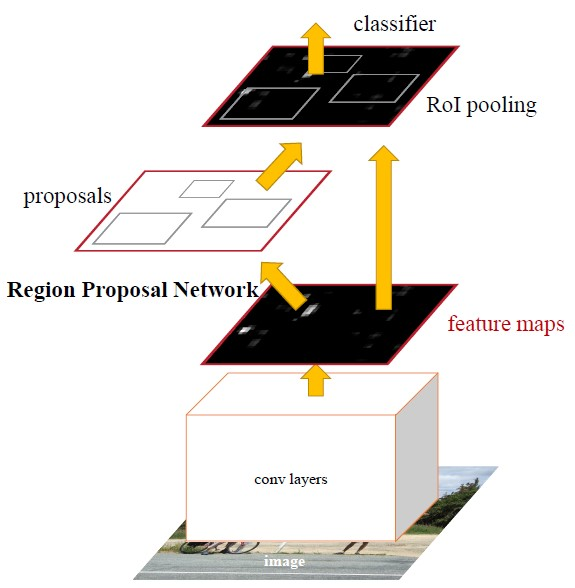

论文首先说明，Fast RCNN如果不考虑region proposals的话它的检测时间接近实时，所以传统region proposal的算法(如Fast RCNN用的Seletive Search)的低效率已经成为了基于region这一类方法用时的瓶颈。同时，即使将传统算法使用GPU进行计算，虽然加快了region proposal的速度，但是由于无法进行参数共享，导致效率并不能得到提升。基于此，论文提出了Region Proposal Networks（RPN），通过共享网络的前几层参数可以和检测器共享计算，不仅减少了region proposal的时间，还增加了准确度。作者提出，RPN就像“注意力”机制一样，可以告诉检测器去哪里检测，如图1。

Region Proposal Networks(RPN):

RPN网络的作用就是输入任意大小的图像（论文中声明的，但是实践证明并不是任意大小，大概图像短边与长边的比例不要低于1/8）进入RPN，输出一系列的矩形框作为region proposal，并且每个矩形框伴随一个得分。由于最终的目标是为了让RPN和检测器的网络共享计算，所以在建立网络的时候，让图像先进行一系列的卷积和池化之后得到特征图，然后再对此特征图通过RPN网络得到region proposals，最终把这些proposals经过检测器检测，得到最终结果。

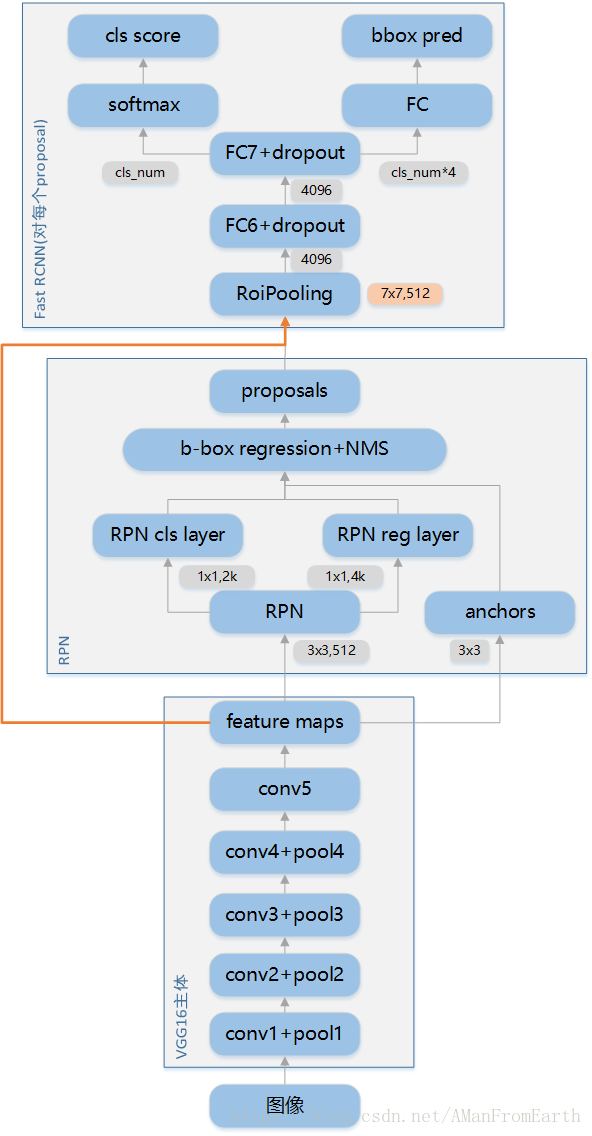

具体的操作如下（整体算法的结构如图2，以VGG16网络为例）：
这里写图片描述
图像经过VGG16的主体网络卷积池化之后生成特征图feature map,在特征图上使用3x3的窗口进行滑动卷积，生成512维的rpn层（即图3中的intermediate layer）,再对rpn层进行两次1x1的卷积，分别生成cls层和reg层（分类层和坐标回归层）。

anchor:

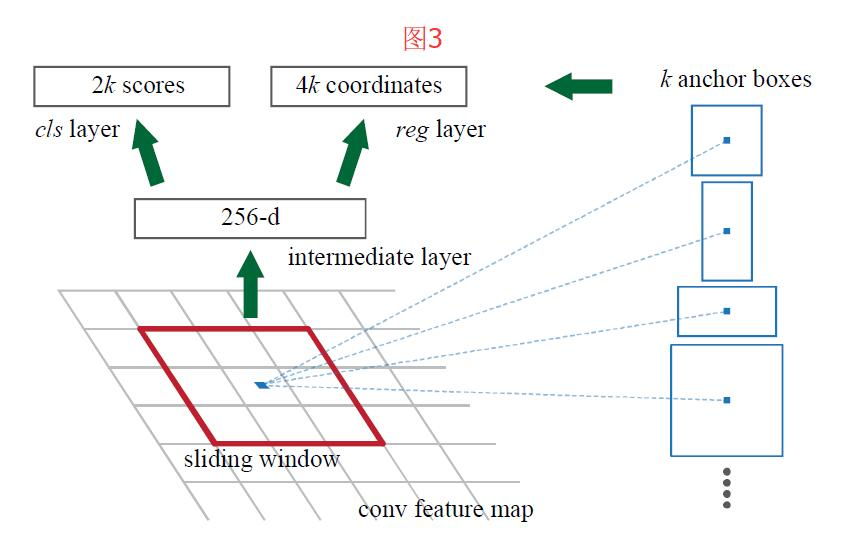

在特征图上进行3x3滑窗卷积的同时会在窗口的中心生成k个anchor（就是矩形框），如图3右边，所以reg层的维度是4k，对应着每个anchor具有4个坐标点；cls层的维度是2k，对应着每个anchor里关于是否有目标的得分。anchor的形状和大小是经过预先设定的，包含两个参数：scale和aspect ratios，论文中默认scale是[8²,16²,32²]，aspect ratios是[1:2,1:1,2:1],这样每次滑窗中心就会产生9个anchor，即k=9。假设特征图的长宽是W、H的话，每次就会产生WHk个anchor。
这里写图片描述
这种方法的使用不仅使anchor和根据anchor产生的proposals具有转移不变形，并且能减少网络模型的体量。通过运用多种长宽比（aspect ratios）多种尺度的anchor，Faster RCNN只需要在单尺度图像上进行计算即可获得多尺度的proposals。

注意：这里的anchor的产生是在特征图上产生的，原始图经过resize到(600,X)或者(1000,Y)大小的时候，假设resize后的图像尺寸为[H,W]，再经过VGG主体的4次池化缩小2^4=16倍，这时的特征图大小为[H/16,W/16]。而anchor的参数默认scale是[8²,16²,32²]，aspect ratios是[1:2,1:1,2:1]，这样就会产生[[5:10,8:8,10:5],[9:18,16:16,18:9],[18:36,32:32,36:18]]（这里的数值是四舍五入的结果）这9个不同的anchor，若是映射到resize后的图像上，就是[[80:160,128:128,160:80],[162:324,256:256,324:162],[324:648,512:512,648:324]]，可以看出产生的anchor的大小覆盖范围在80~648之间，基本上满足目标检测中的稍微小的目标及以上的检测。

Loss Fuction
在训练RPN的时候，论文指定每个anchor具有一个二元标签表示该anchor是否是目标，只在以下两种情况下指定anchor为正样本，也就是anchor是目标的情况：
1.当anchor与其中一个ground-truth框（即为人工标记的矩形框）具有最高的IoU时；
2.当anchor与任意ground-truth框的IoU高于0.7时。
（IoU:Intersection-over-Union，即两个矩形之间的交集与它们的并集的比例）
注意单个ground-truth框可能会标记多个anchor为正。通常情况下第二个条件已经足够产生合适的正样本了，但是为了防止第二个条件偶尔找不到正样本的情况发生，还是添加了第一个条件。论文把IoU低于0.3的样本赋为负样本（不是目标），其余的既不是正样本也不是负样本的anchor则对训练没有帮助，所以都摒弃了。

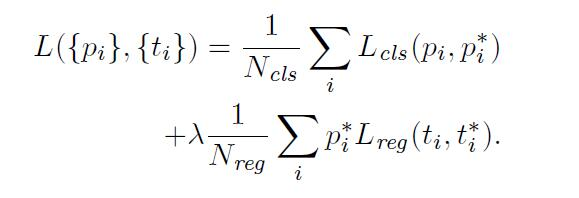

RPN的损失函数 $L_{RPN}$ 如下：

其中：
i是anchor的序号，
$p_i$ 是关于第i个anchor是否是目标的概率，
$p_i^*$ 代表真实值groud-truth的标签，如果是1的话代表anchor是正样本，如果是0则是负样本，
$t_i$ 是一个包含着预测目标边界框的4个坐标值的向量，
$t_i^*$
