一、环境、源码包准备：

OS：Linux x86_64

Compiler：arm-linux-gnueabihf-gcc

Compiler Target: 32-bit

Source: busybox1.30.1

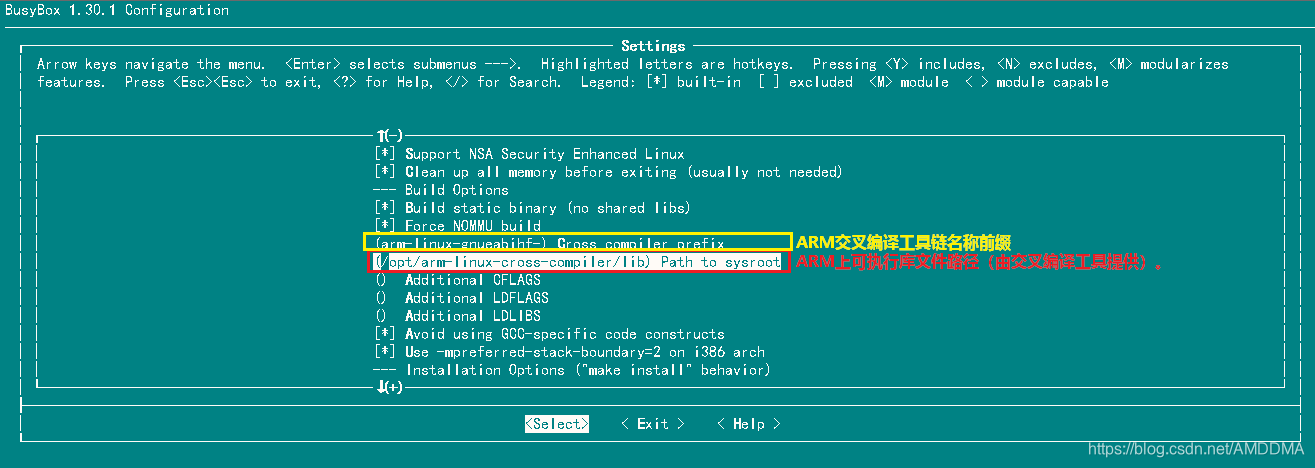

编译命令：make ARCH=arm menuconfig，配置交叉编译所需的lib路径，如下：

编译完成后，生成的二进制可执行文件在 _install 目录下，仅包含文件系统基本的命令，构建根文件系统还需要添加很多必要的配置文件（如：/etc/inittab、/etc/fstab等），这些文件依据当前板卡的需求进行生成，一般芯片厂商会提供SDK，带有根文件系统，如果实在没有，建议从现有x86或者ARM板卡上拷贝一份，以此为依据进行修改和调整。

二、制作rootfs镜像

根文件系统目录构建完成后，需要新建ext4空白镜像，命令：

必须在32Bit的linux下，命令：

i、dd if=/dev/zero of=tmp.img bs=一次复制的字节数 count=复制的次数

ii、mkfs.ext4 tmp.img

iii、mount tmp.img /mnt/ -o loop （其中-o loop在某些系统下会出现）

iv、cp ./* /mnt （将根文件系统所有文件夹及文件拷贝到镜像中）

v、umount /mnt （至此，ext4格式的文件系统制作完成，合并镜像时不需要gzip压缩）

三、合并镜像

此处以UBoot推荐的FIT镜像为示例：

命令： ./mkimage -f image_make.its tmp.img

命令参数：mkimage：UBoot编译后生成的工具软件

-f ：从文件读取镜像配置信息

image_make.its：制作FIT镜像的描述文件

tmp.img：最终生成的二进制镜像文件名（拓展名是自定义的，依需修改）

其中依赖的 image_make.its文件内容可参考下方：

/dts-v1/;

/ {
	description = "ARM Board Base System Images";
	#address-cells = <1>;

	/* 当前镜像中二进制文件列表 */
	images
	{
		/* ARM内核32Bit处理器,型号：LS1021A */
		Kernel-Linux
		{
			description = "ARM32 Linux Kernel";
			data = /incbin/("zImage");
			type = "kernel";
			arch = "arm";
			os = "linux";
			compression = "none";
			load = <0x41000000>;
			entry = <0x41000000>;
		};

		/* ARM处理器设备树文件 */
		FDT-Linux
		{
            		description = "ARM Device Tree";
            		data = /incbin/("Demo.dtb");
            		type = "flat_dt";
            		arch = "arm";
            		compression = "none";
        	};

		/* ARM处理器的文件系统 */
		Rootfs-Linux
		{
            		description = "ARM Board Ramdisk";
            		data = /incbin/("ramdisk.gz");
            		type = "ramdisk";
            		arch = "arm";
            		os = "linux";
            		compression = "gzip";
        	};
	};

	/* 当前镜像中启动配置的镜像信息 */
	configurations
	{
		default = "Demo";
		Demo
		{
			description = "ARM-Board Base System Images";
			kernel = "Kernel-Linux";
			fdt = "FDT-Linux";
			ramdisk = "Rootfs-Linux";
		};
	};
};
