华为HCIA（五）生成树

生成树协议的来源

        随着局域网规模的不断扩大，越来越多的交换机被用来实现主机之间的互连。为了防止产生故障，交换机在互连时一般都会使用冗余链路来实现备份。冗余链路虽然增强了网络的可靠性，但是也会产生环路，而环路会带来一系列的问题，继而导致通信质量下降，甚至通信业务中断等问题。

        一个mac只能绑定一个端口

        二层环路：防止交换机的环路

        三层环路：路由环路

        生成树协议一般使用在接入成和汇入成，二层使用功能：防止环路，提供冗余备份

        桥ID是，优先级相同就比较mac地址，ID值越小越优，选出根桥102a<102b

        先比较桥的优先级，再比较mac地址，再比较开销值cost，带宽越大，cost越小

        RPC：根路径开销，确定每个端口的角色，根据这个路径开销的叠加确定最短路径

        Port ID：端口ID，高4 接口的优先级，

        BPDU：桥协议数据单元，初始网络拓扑发送的是配置BPDU，网络拓扑变化：TCN BPDU

        STP的操作：1，选举根桥 2，每个非根交换机根端口，每个网段选举一个指定端口，3，指定端口、根端口、预备端口

        STP根据顺序选择最优的配置BPDU，最小根桥 确定根桥，最小RPC 最小网桥IP 最小接口ID 确定接口

        根端口：可以认为是理根桥最近的端口，或者是走的路径的开销值最小

        指定端口：每一个链路上选举一个指定端口，对端被阻塞

        阻塞端口

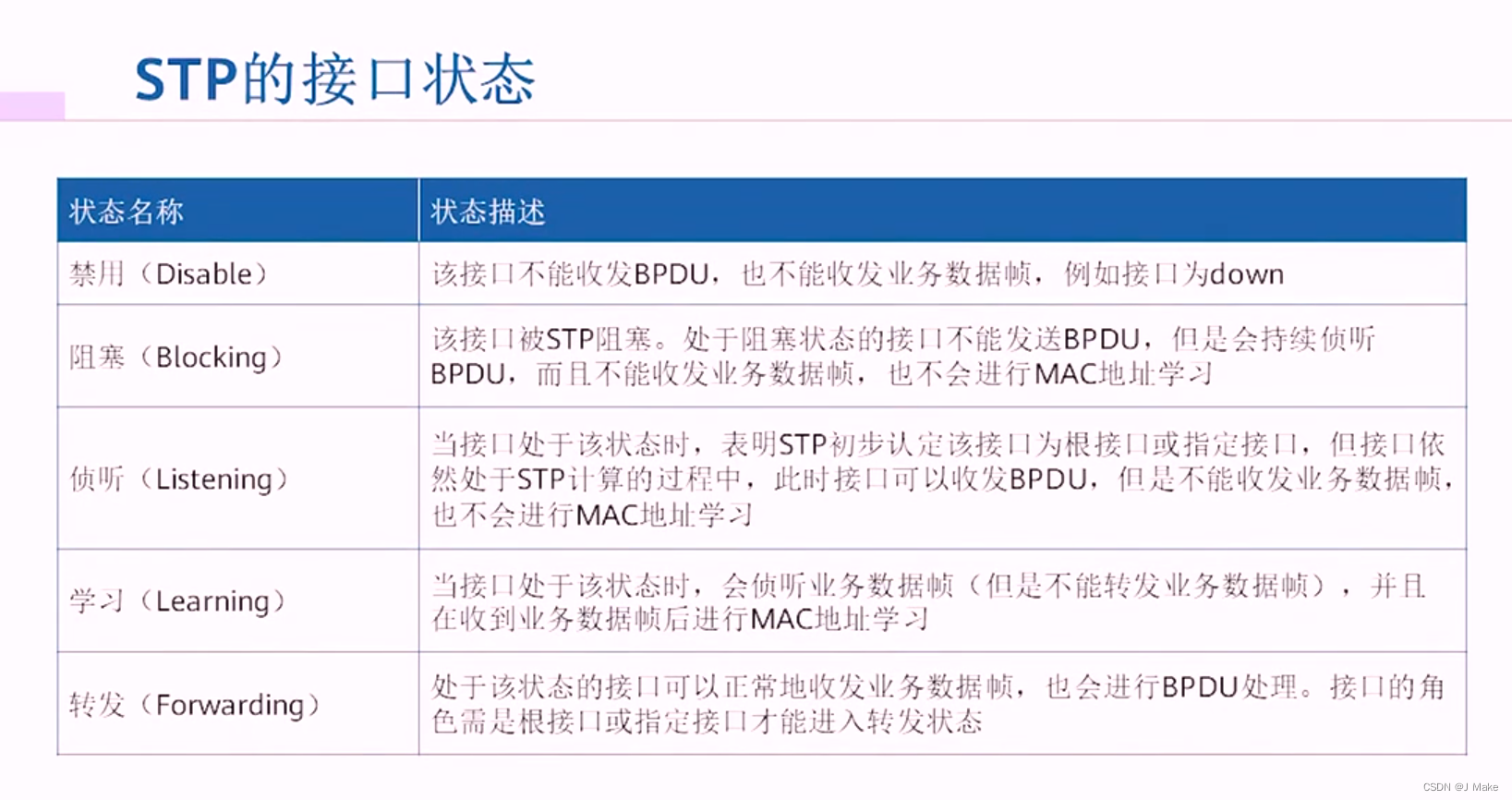

        端口状态：

接口切换会有15s的延迟

 根交换机每2s发送bpdu，老化时间计时20s，经过重新选举后马经理两个forwar delay延迟，大约要50s。

直连链路备份端口启用要30s，mac地址表老化时间300s，tcn BPDU来快速通知交换机来刷新mac地址表

STP配置

        stp root primaty 配置根桥

        stp root secondary 备份根桥

        stp priority 配置交换机的优先级，默认32768

        stp pathcost-standard 配置接口开销

        stp cost 修改当前接口开销

        stp enable 启动stp

RSTP对STP的改进

        多了个备份端口，边缘端口，边缘设备，不经过任何延迟，如果连的交换机就会变成普通stp

        缺陷还是很明显，共享一颗生成树，

VBST：基于vlan的生成树

MSTP多生成树：基于实例划分，计算方式按照实例计算
