[Altium Designer 2020 硬件设计]实战1*嵌入式开发—单片机最小系统原理图设计（基于STM32F103RET6）

        单片机最小系统一般包括：单片机、晶振、复位开关、一个LED灯。这篇博客简单的创建一个原理图。

---

一、项目创建

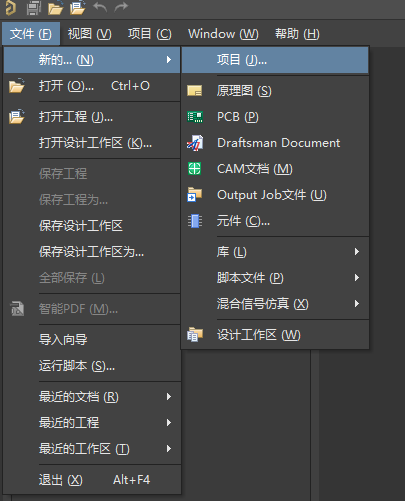

在工作区内，新建一个项目，并选择合适的目录保存项目。



---

二、创建原理图文件

右击项目，添加新的Schematic 到工程。同理添加PCB到工程。并分别保存新添加的原理图和PCB。

---

 三、绘制原理图

请先确保已经完成了提供的库的安装。这篇博客里有教程如何安装相应的库。请参阅：

[Altium Designer 2020 硬件设计]安装指南_AIRKernel的博客-优快云博客

---

1、打开原理图，选择放置->器件->在右侧库选择对应的器件库->选择合适的器件，点击拖拽到空白处，即可放置到原理图的空白处。 （原理图只能从原理图库选择内容放置！库名称以SchLib接结尾的库）

---

2、单击原理图空白处，然后右侧Properties(属性)，可以修改纸张相关的属性，可以调整原理图的布局大小等等属性，这里大家自己摸索。

---

3、放置晶振

---

4、放置开关、LED灯、限流电阻、晶振电容等





 5、连接器件，形成电气通路

将所有器件，按照电气属性，用导线链接起来。 ​​

 效果如下图：

 6、修改电阻、电容等器件的封装

双击需要修改的器件，右侧参数内，点击修改Footprint，选择合适的封装即可。
其他器件同样的方式进行修改！这里不做赘述，大家自行修改，需要多练习，才掌握的快一点。
过程如下。



 7、修改器件的标注（即修改各个器件的名称）

这里可以选择一个自动标注的方法。
静态标注，可以保留原有已经标注好的器件，只改变部分器件，后面如果大家用到的话，最好使用静态标注，这样会省去一些不必要的麻烦。

标注完以后，如图所示。

简单的原理图部分基本结束。下一篇，将讲解如何生成PCB图，并实现简单布线操作。

（暂缺）

---
