学习HCIA第六天

五：OSPF的扩展配置

1. 从邻居关系建立成为邻接关系的条件

由TOW-WAY到EXstart 匹配条件:在点到点的网络类型中将直接进入下一个状态机；在MA网络中，将进行DR/BDR的选举，所有非DR/BDR设备间不能进入下一个状态机。

1. 点到点的网络类型：在一个网段内仅支持存在两个节点
2. MA：多路访问------在一个网段内，存在的节点不限制

①BMA②NBMA

OSPF在点到点的网络类型中，所有邻居关系将直接成为邻接关系；

在MA网络类型中，若所有的设备间均为邻接关系，将可能导致大量的重复更新；故进行DR/BDR的选举；所有非DR/BDR设备间将维持邻居关系。

至少需要多少台设备，才会出现邻居关系？

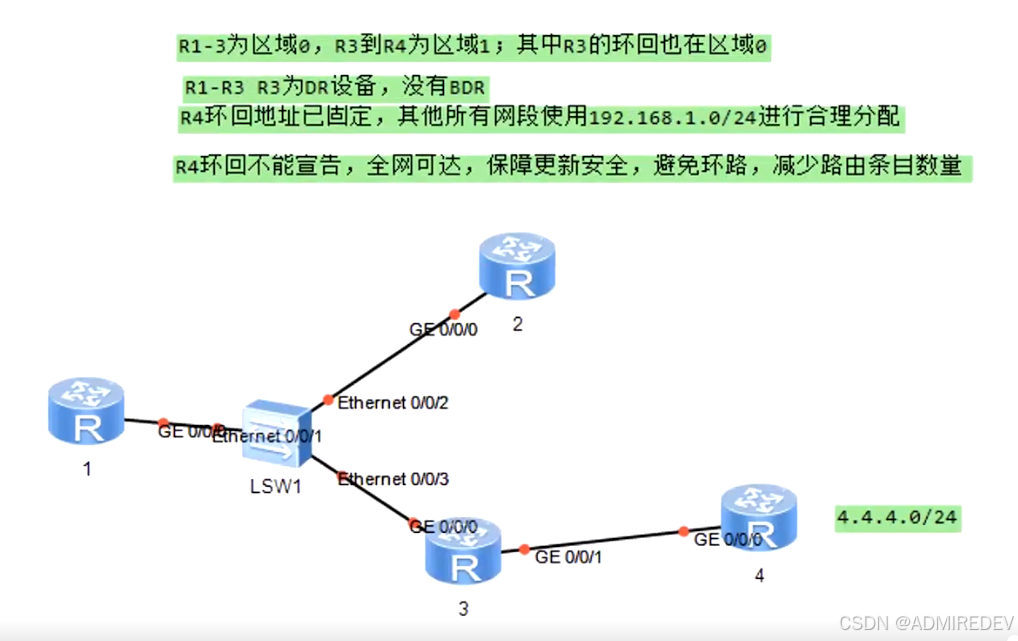

DR/BDR的选举规则：

①先比较参选接口的优先级，默认为1，范围0-255，大为优

②若参选接口优先级相同，则比较参选设备的RID，大为优

[R1]interface g 0/0/0 进入参选接口

[R1-GigabitEthernet0/0/0]ospf dr-priority 2  更改该接口在ospf中精选DR设备的优先级为2

切结：DR/BDR设备的选举是非抢占性质；故需要网段内部重新进行选举，需要重启该网段内的所有参选设备的OSPF进程；若参选接口的优先级为0，则默认放弃参选；一个网段中至少应该存在一台DR设备。

<R1>reset ospf process  重启OSPF进程

手工认证：

在邻居间相邻的接口上定义安全密钥

[R2]interface g 0/0/1 进入相邻接口

[R2-GigabitEthernet0/0/1]ospf authentication-mode md5 1 cipher 123456   在该接口上基于OSPF协议进行模式为md5的手工认证 密钥ID为1 密码为123456

手工汇总-----区域汇总；在ABR设备上将A区域的路由共享到B区域时，方可进行手工汇总的配置。 在域间路由器上进行配置

[R2-ospf-1]area 0  要汇总那个区域的网段，就进入哪一个区域

[R2-ospf-1-area-0.0.0.0]abr-summary 192.168.0.0 255.255.252.0

在0区中，使用ABR 的汇总功能 汇总网段为 192.168.0.0/22

被动接口-------沉默接口  仅接受不发送路由信息的接口，只能用于连接用户的接口，不得用于路由器之间的接口。

[R1-ospf-1]silent-interface g 0/0/1  在OSPF进程1中  设置g0/0/1为被动接口

加快收敛-----修改计时器

Hello time 10s  dead time 40s

修改一台路由器的某个接口的hello time 时，该接口的dead time将自动关闭，邻居间直连接口的hello time 和 dead time 时间若不一致，将不能建立邻居关系 ；修改计时器不易修改的过小（不建议修改计时器）

缺省路由：在连接外网的边界路由器上，配置一条缺省路由后，该设备将向内部所有设备发送缺省路由的更新，下一跳方向指向该边界路由器方向。

[R3-ospf-1]default-route-advertise always   下发缺省路由

VLAN：虚拟局域网

交换机和路由器协同工作后，将原先的一个广播域，逻辑上切分为多个虚拟的广播域。

[SW1]display  vlan  查询vlan

VID---vlan ID---用来区分和标定不同的vlan  由12位二进制构成 范围0-4095  0和4095作为保留值  可用范围1-4094

[SW1]vlan 2  创建vlan2

[SW1]vlan batch 4 to 10 批量创建vlan 4 - 10

一：基于端口的vlan

将vid配置映射到交换机的接口，实现vlan的划分---物理/一层 vlan

二：基于MAC地址的vlan  ----二层vlan

三：基于协议的vlan---数据帧中类型字段标识着上层协议，和vid进行映射，来区分vlan范围----三层vlan

[SW1]display  mac-address  查询mac地址表

加入VID信息之后，交换机的工作原理：数据通过接口来到交换机，交换机先记录源MAC地址与进入接口的映射关系，同时，记录该接口的VID。之后在查看目标MAC地址，若目标MAC地址在本地MAC地址表中存在记录，且映射的接口与该数据进入接口的VID相同，则单播，若VID不相同，则泛洪（仅在与源MAC地址进入接口VID相同的接口进行泛洪）

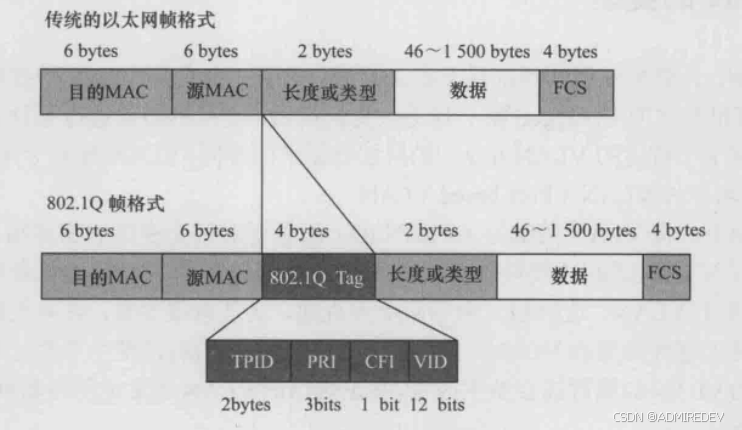

IEEE组织-----802.1q标准  撕毁了原先的以太网二型帧

对于802.1q帧而言，交换机就能能够识别对端发来的数据帧属于哪一个vlan。

没有被打上标签的802.1q帧----untagged帧

被打上标签的802.1q帧----tagged帧

正因为有了上述的特性，所以在一个支持vlan的交换网络中，我们把交换机和PC端之间的链路称之为access链路，access链路中只能通过untagged帧，并且这些帧只能属于一个vlan；我们把交换机和交换机（路由器）之间的链路称之为trunk链路，trunk链路中只能通过tagged帧，且这些帧可以属于多个vlan。

[SW1-Ethernet0/0/1]port link-type access   将该接口下链路定义为access链路

[SW1-Ethernet0/0/1]port default vlan 2  定义该接口下链路属于vlan2

[SW1-GigabitEthernet0/0/1]port link-type trunk  定义该接口下链路类型为trunk链路

[SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 to 3 定义该接口下trunk链路可放通vlan 2 到 3

[SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan all   定义该接口下链路放通所有vlan

路由器的子接口----虚拟接口----将路由器的一个物理接口逻辑上划分为多个虚拟子接口

[R1]interface g 0/0/0.1  进入物理接口g0/0/0的子接口0/0/0.1

子接口默认关闭ARP功能
