华为 在ESPN中配置单区域MSTP

MSTP(Multiple Spanning Tree Protocol)是一种网络通信协议,它用于在以太网交换机上实现多个冗余链路的冗余路径选择。MSTP允许在一个网络中存在多个覆盖网络拓扑结构的Spanning Tree实例,从而提高网络的可靠性和容错性。

在单区域MSTP中,整个网络被划分为一个区域,该区域内运行MSTP协议,而不涉及不同区域之间的通信。单区域MSTP适用于小型和中型网络,其中只有一个MSTP区域。

在单区域MSTP中,交换机使用MSTP协议来计算生成树,选择最佳的路径进行数据转发。MSTP使用BPDU(Bridge Protocol Data Units)进行交换机之间的协商和通信,以选择生成树的根节点和最佳路径。

通过使用MSTP,单区域网络可以实现冗余路径选择和环路消除,确保网络的稳定性和高可靠性。它可以自动检测和切换到备用链路,以确保网络的连通性,并在网络出现故障时提供快速恢复。

总之,单区域MSTP是一种用于实现冗余路径选择和提高网络可靠性的协议,在小型和中型网络中使用。它通过选择最佳的生成树路径来优化数据转发,并提供快速的故障恢复能力。

要配置单区域MSTP,需要按照以下步骤进行操作:

  1. 为交换机配置MSTP协议:在交换机上启用单区域MSTP功能,使用命令将其配置为MSTP模式。

  2. 配置MSTP根桥:在单区域MSTP中,必须指定一个交换机作为根交换机。根交换机是生成树的起点,它负责将数据转发到网络中的其他交换机。通常,您可以通过配置交换机的优先级和MAC地址来指定根桥。

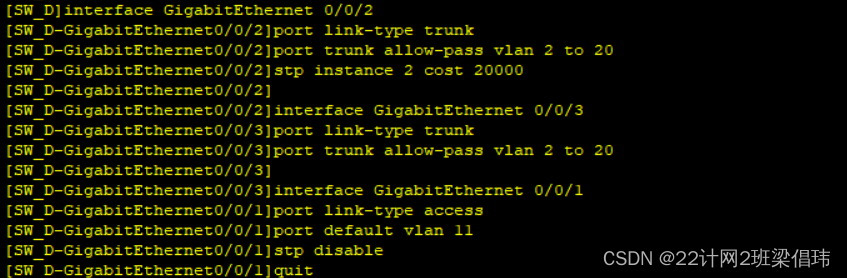

  3. 配置MSTP端口:通过为交换机上的每个端口设置路径成本和端口优先级,将端口分配给MSTP实例。这些配置将确定生成树中每个端口的状态和优先级。

  4. 配置MSTP实例:在单个MSTP区域中,可以配置多个MSTP实例。每个实例使用不同的VLAN范围,并有其自己的生成树。在单区域MSTP中,您只需要创建一个MSTP实例。

1.MSTP技术特点

MSTP,即Mu

### 在华为ENSP中配置MSTP的具体方法 #### 1. MSTP协议简介 多生成树协议(MSTP)是一种基于IEEE 802.1s标准的生成树协议,能够在单个网络中支持多个生成树实例[^1]。通过将VLAN映射到不同的MST实例,可以实现负载均衡和冗余路径的功能。 #### 2. 配置MSTP的基本步骤 以下是配置MSTP的具体代码示例和说明: ```python # 启用MSTP协议 stp mode mstp # 配置MST域信息 mst configuration instance 1 vlan 10 to 20 instance 2 vlan 30 to 40 active region-configuration # 设置MSTP优先级 stp instance 1 priority 4096 stp instance 2 priority 8192 # 配置接口为MSTP模式 interface GigabitEthernet 0/0/1 stp enable ``` 上述代码实现了以下功能: - 启用了MSTP协议并定义了两个MST实例[^1]。 - 将VLAN 10到20映射到实例1,VLAN 30到40映射到实例2。 - 设置了实例1和实例2的优先级以影响根桥的选择。 - 在指定接口上启用了MSTP协议。 #### 3. 验证MSTP配置 完成配置后,可以通过以下命令验证MSTP的状态和配置: ```python display stp brief display stp instance 1 display stp instance 2 ``` 这些命令将显示每个MST实例的详细信息,包括根桥、指定桥、端口状态等[^1]。 #### 4. 注意事项 在配置MSTP时需要注意以下几点: - 确保所有交换机使用相同的MST域名称、修订级别和VLAN到实例的映射关系,否则可能导致不兼容问题。 - 如果网络中有环路,必须确保MSTP能够正确阻塞冗余路径以避免广播风暴。 - 在大型网络中,合理规划VLAN到MST实例的映射可以显著提高网络性能和可靠性。 #### 5. 示例拓扑 假设一个简单的网络拓扑包含三台交换机SW1、SW2和SW3,其中SW1作为根桥。可以按照以下方式配置: ```python # SW1配置 stp mode mstp mst configuration instance 1 vlan 10 instance 2 vlan 20 active region-configuration stp instance 1 priority 4096 stp instance 2 priority 8192 # SW2配置 stp mode mstp mst configuration instance 1 vlan 10 instance 2 vlan 20 active region-configuration # SW3配置 stp mode mstp mst configuration instance 1 vlan 10 instance 2 vlan 20 active region-configuration ``` #### 6. 常见问题及解决方法 - 如果MSTP无法正常工作,请检查所有设备是否使用相同的MST域配置[^1]。 - 确保所有参与MSTP的接口都已启用生成树协议。 ---
