深度刨析：USBi仿真器是否能用于SHARC系列DSP的开发？

作者的话

非常多的兄弟在刚接触SHARC的时候，最常问到的就是，USBi仿真器到底能不能用于SHARC的开发，21489？21565？21569? 21593这些，我是不是用一个USBi就能搞了？这篇就深度的讲一下吧。

本文涉及到的硬件有：

EV-21565-EZKIT评估板：

产品链接：https://item.taobao.com/item.htm?id=724290880282&spm=a21xtw.29178619.0.0&ltk2=17537807403329afwimgsf3sxz1mq2xat7h

USBi仿真器：

产品链接：https://item.taobao.com/item.htm?id=38242936768&ltk2=17537807781694bl3w9jzvg4i3etpojyy4&spm=a21xtw.29178619.0.0

AD-HP530ICE仿真器：

产品链接：https://item.taobao.com/item.htm?id=724290880282&ltk2=17537807403329afwimgsf3sxz1mq2xat7h&spm=a21xtw.29178619.0.0

正文

一句话回答，不能！我用21565这颗芯片的开发展开来讲吧：

21565这颗典型的SHARC类DSP，我们要做他的开发，有3种模式，注意SHARC可以有三种开发模式。

第一种：C/C++编程，这种开发模式，所有的代码都需要我们自己敲，使用到的软件是CCES，使用到的仿真器是AD-HP530ICE，JTAG类仿真器。

整个的开发逻辑就是，我在PC的CCES软件下用C/C++写代码，代码写好后，通过PC的USB口，CCES软件把代码发送给530仿真器，530仿真器的USB口接收到程序代码后，通过自己内部的专用，私有的协议，转化成21565这颗DSP所能认识的程序代码01010101，经过仿真器的JTAG口，送到DSP芯片的专用JTAG口，仿真器和DSP握手后，DSP从这个专用的，私有的，不公开协议的JTAG口拿到了仿真器翻译过后的01010101代码，送到他的内存，DSP开始RUN。

以上你会发现，跟USBi半毛钱的关系都没有，这一种开发方式，USBi就是完全无法支持的，我们只会用到专用JTAG仿真器，AD-HP530ICE。

第二种：SigmaStudio图形化编程开发模式，21565也同样支持类似ADAU系列DSP的图形化编程。

但是注意，SHARC类的DSP，图形化编程并不是打开SigmaStudio图形化编程软件，直接就可以开干的，他需要先用CCES软件运行一个Fireworks（FW），底层配置固件，你看这种开发模式，你首先是要用CCES run一个FW工程，而运行CCES的程序，就有，且仅有AD-HP530ICE这个仿真器可以做，于是我们得到结论，在图形化编程开发模式下，首先需要用530仿真器来RUN CCES的FW工程。

当你的FW跑起来之后，就需要用USBi这个仿真器了，你在SigmaStudio软件下做得图形化编程的工程，会通过PC的USB口，送到USBi仿真器的U口，USBi从自己的U口拿到了01010101的程序后，通过自己内部的专用私有协议，转化成21565这颗DSP能够认识的程序代码，全新的01010101，然后通过IIC接口（接口是通用IIC标准，但协议私有），送给DSP芯片的IIC接口，二者私有协议下握手后，21565获得了来自PC端sigmastudio软件做得图形化编程程序，再把他送给自己的内存，RUN程序。

所以你看，第二种开发模式下，USBi能用于SHARC的开发吗？可以，但前提是，你需要先用JTAG仿真器，也就是我们的AD-HP530ICE做CCES下的FW固件调试，run起来后，再用USBi在SigmaStudio软件下做图形化开发。所以这种模式，我们需要用到2个仿真器，2个软件，USBi是其中之一。

那你说USBi能不能调SHARC呢？在这里能，但有前置条件，光靠他自己不行。

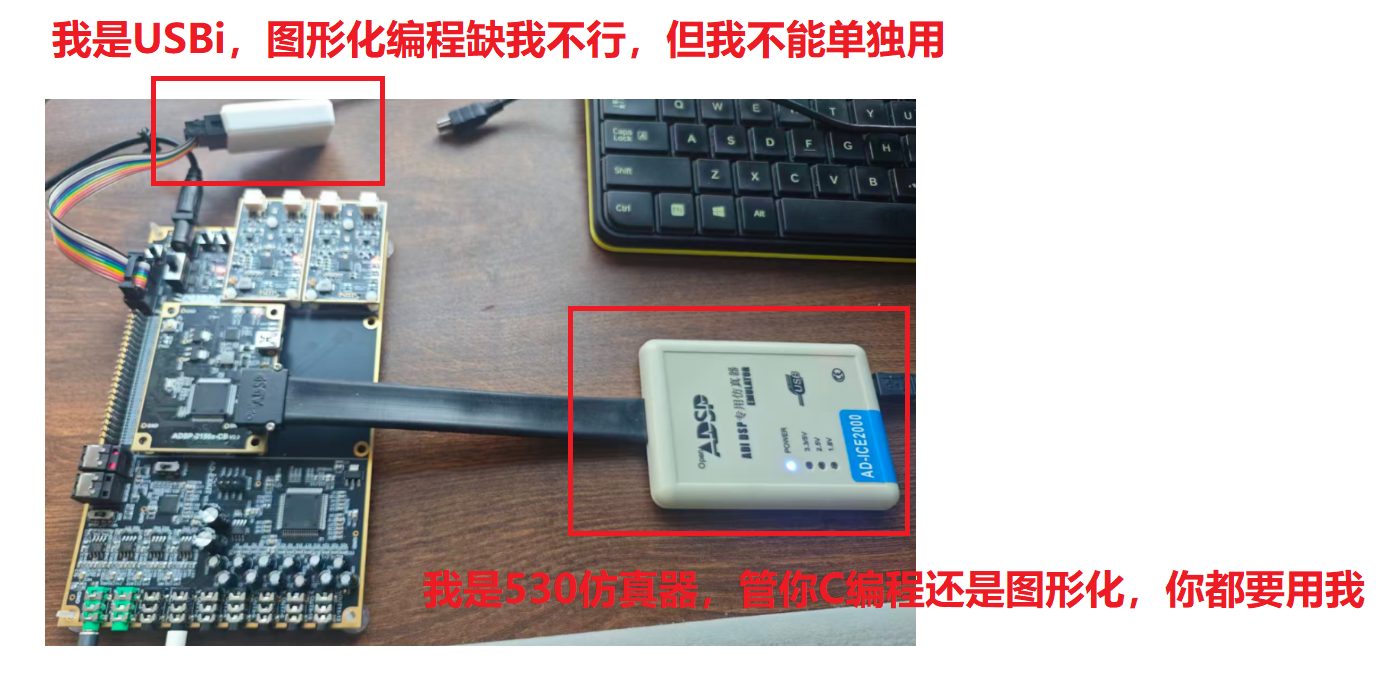

你看我在第二种调试模式下的硬件图，更直观：

第三种，C+图形化混合编程，是的，SHARC支持C+图形化的混合编程，我们在SigmaStudio里没有的算法，可以用CCES写好，然后形成DLL，加载到SigmaStudio里，变成属于自己独有的模块，再和SigmaStudio里的公版模块一起配合做开发。

这种开发模式，你看不管是C编程的Fireworks，还是的独特音频算法，都需要在CCES里写，用CCES，就只能用AD-HP530ICE，这个仿真器三种开发模式通杀。而SigmaStudio做图形化，同第二种一样，在第二个阶段就需要USBi来啦。

So…第三种开发，依然是先要用AD-HP530ICE，再用USBi。

总结

以21565这颗DSP为例，SHARC类DSP的开发到底能不能USBi就搞定了？答案是不行，因为他的三种开发模式，都必须要用到AD-HP530ICE这类的JTAG仿真器，而后两种涉及到图形化编程的模式，则不仅仅需要530，还需要USBi，USBi在这两种开发模式里，是以打辅助的方式出现的。

好了，以后再有兄弟问，我就直接贴这个文章给他看，一目了然。
