MySql---进阶篇（2）---索引，B+树，Hash

2.1，索引概述：

索引（index）是帮助MySQL高效获取数据的数据结构(有序)。在数据之外，数据库系统还维护着满足特定查找算法的数据结构，这些数据结构以某种方式引用（指向）数据， 这样就可以在这些数据结构上实现高级查找算法，这种数据结构就是索引。

 演示：

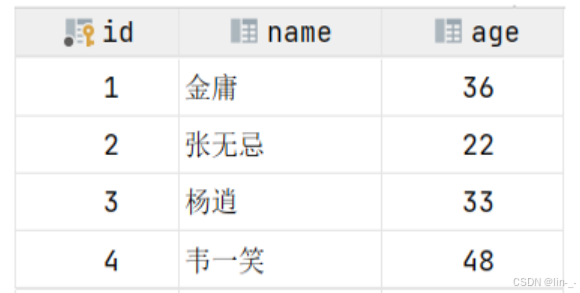

表结构及其数据如下：

假如我们要执行的SQL语句为 ： select * from user where age = 45;

1). 无索引情况

在无索引情况下，就需要从第一行开始扫描，一直扫描到最后一行，我们称之为 全表扫描，性能很低。

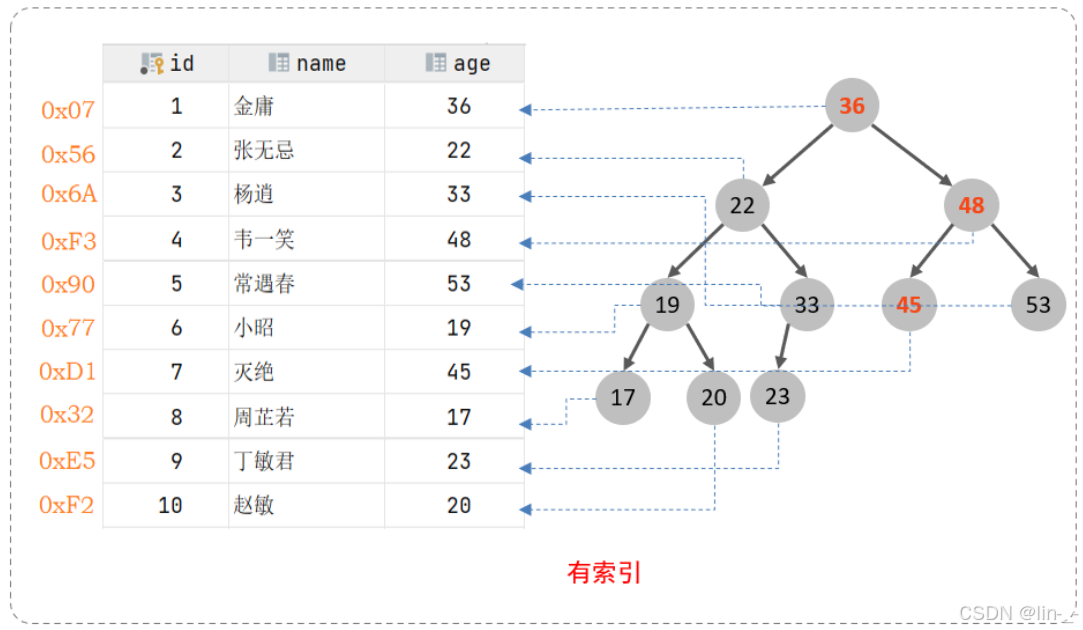

2). 有索引情况：

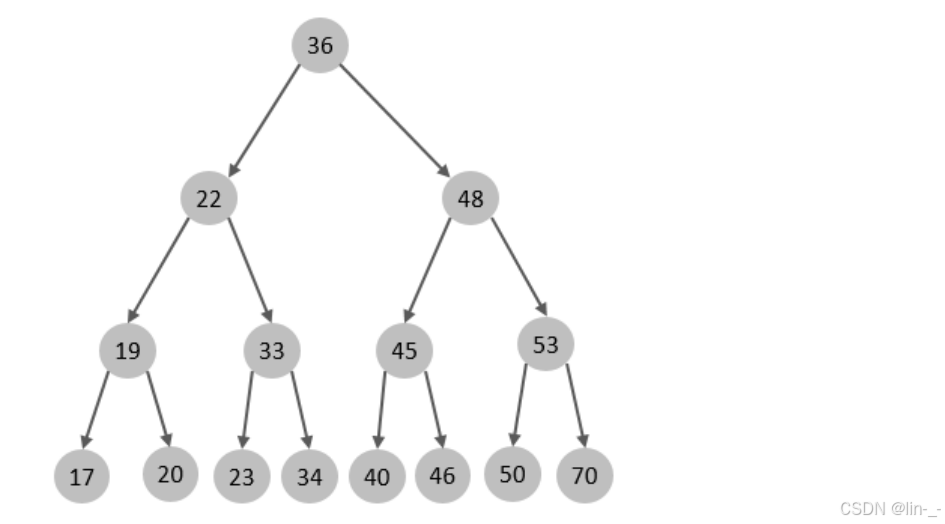

如果我们针对于这张表建立了索引，假设索引结构就是二叉树，那么也就意味着，会对age这个字段建立一个二叉树的索引结构。

此时我们在进行查询时，只需要扫描三次就可以找到数据了，极大的提高的查询的效率。

备注： 这里我们只是假设索引的结构是二叉树，介绍一下索引的大概原理，只是一个示意图，并

不是索引的真实结构，索引的真实结构，后面会详细介绍。

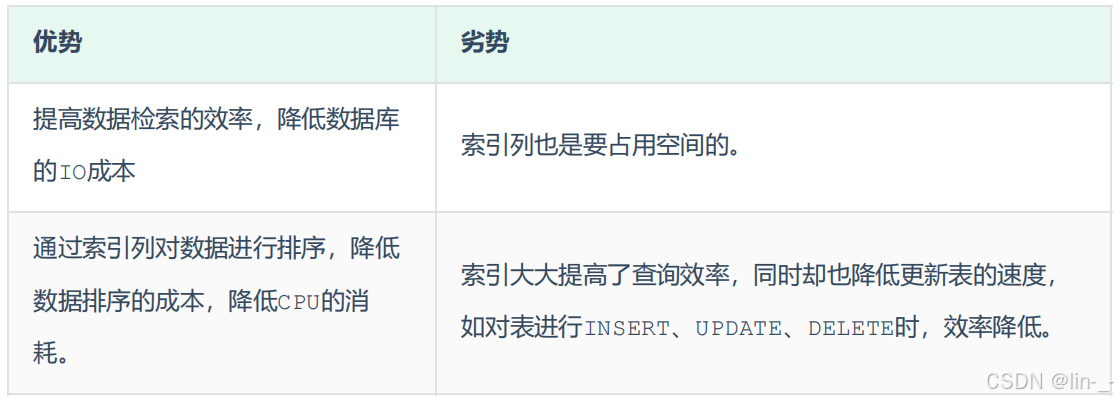

特点：

2.2，索引结构：

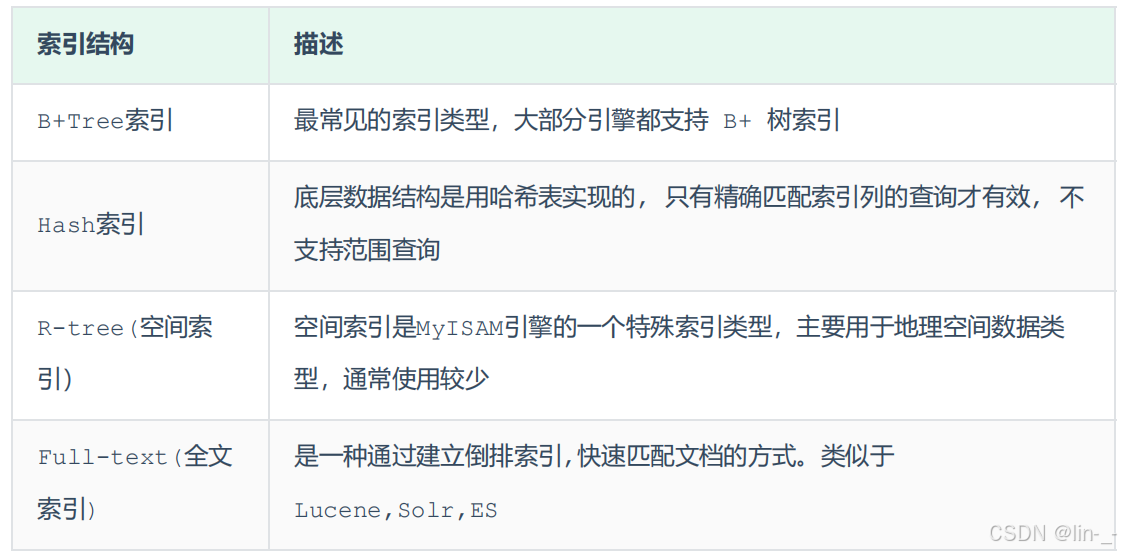

MySQL的索引是在存储引擎层实现的，不同的存储引擎有不同的索引结构，主要包含以下几种：

上述是MySQL中所支持的所有的索引结构，接下来，我们再来看看不同的存储引擎对于索引结构的支持情况。

注意： 我们平常所说的索引，如果没有特别指明，都是指B+树结构组织的索引。

2.3.二叉树引入：

假如说MySQL的索引结构采用二叉树的数据结构，比较理想的结构如下：

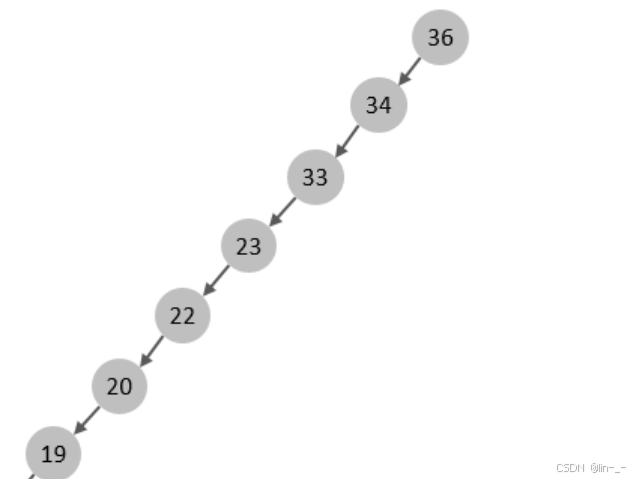

如果主键是顺序插入的，则会形成一个单向链表，(就是按从小到大插入数据)结构如下：

所以，如果选择二叉树作为索引结构，会存在以下缺点：

（1）顺序插入时，会形成一个链表，查询性能大大降低。

（2）大数据量情况下，层级较深，检索速度慢。

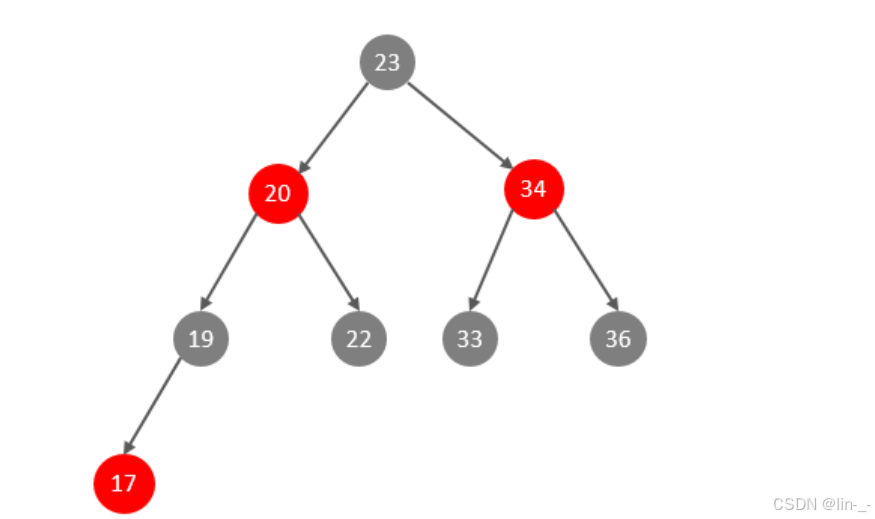

此时大家可能会想到，我们可以选择红黑树，红黑树是一颗自平衡二叉树，那这样即使是顺序插入数据，最终形成的数据结构也是一颗平衡的二叉树,结构如下:

但是，即使如此，由于红黑树也是一颗二叉树，所以也会存在一个缺点：

大数据量情况下，层级较深，检索速度慢。

所以，在MySQL的索引结构中，并没有选择二叉树或者红黑树，而选择的是B+Tree，那么什么是

B+Tree呢？在详解B+Tree之前，先来介绍一个B-Tree。

2.4，B-树引入：

B-Tree，B树是一种多叉路衡查找树，相对于二叉树，B树每个节点可以有多个分支，即多叉。

以一颗最大度数（max-degree）为5(5阶)的b-tree为例，那这个B树每个节点最多存储4个key（节点自身存储的数值），5个指针（节点下的子节点）：

注意：树的度数指的是一个节点的子节点个数。

特点：

（1）5阶的B树，每一个节点最多存储4个key，对应5个指针。

（2）一旦节点存储的key数量到达5，就会裂变，中间元素向上分裂。

（3）在B树中，非叶子节点和叶子节点都会存放数据。

2.5，B+树引入：

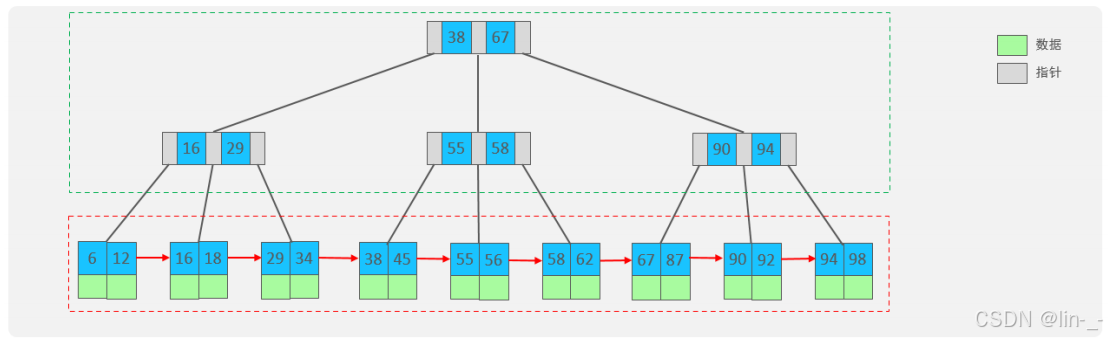

B+Tree是B-Tree的变种，我们以一颗最大度数（max-degree）为4（4阶）的b+tree为例，来看一

下其结构示意图：

我们可以看到，两部分：

绿色框框起来的部分，是索引部分，仅仅起到索引数据的作用，不存储数据。

红色框框起来的部分，是数据存储部分，在其叶子节点中要存储具体的数据。

最终我们看到，B+Tree 与 B-Tree相比，主要有以下三点区别：

（1）所有的数据都会出现在叶子节点。

（2）叶子节点形成一个单向链表。

（3）非叶子节点仅仅起到索引数据作用，具体的数据都是在叶子节点存放的。

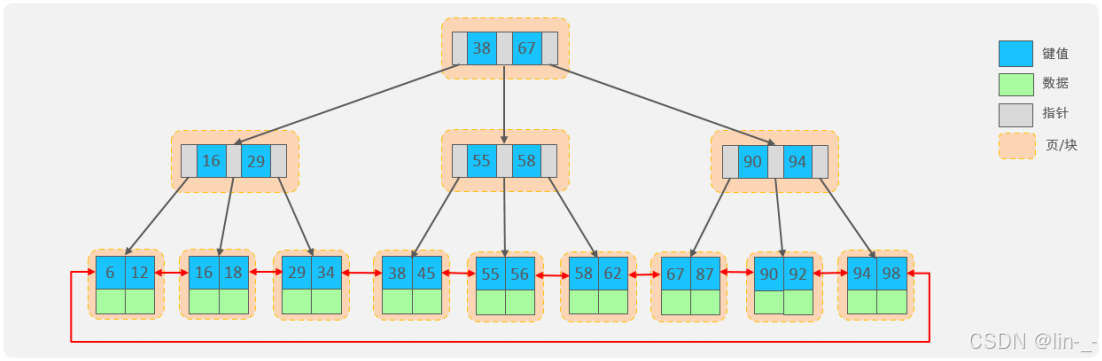

上述我们所看到的结构是标准的B+Tree的数据结构，接下来，我们再来看看MySQL中优化之后的

B+Tree。MySQL索引数据结构对经典的B+Tree进行了优化。在原B+Tree的基础上，增加一个指向相邻叶子节点的链表指针，就形成了带有顺序指针的B+Tree，提高区间访问的性能，利于排序。

2.6，Hash引入：

MySQL中除了支持B+Tree索引，还支持一种索引类型---Hash索引。

1). 结构

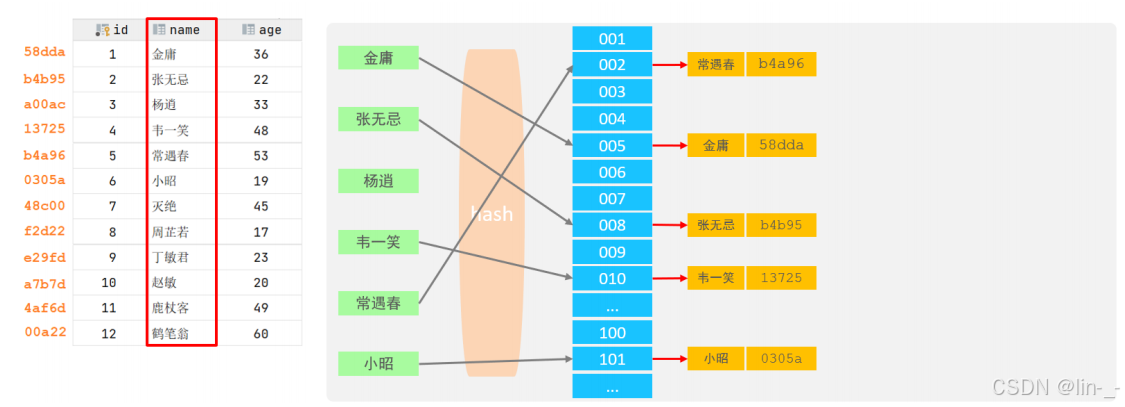

哈希索引就是采用一定的hash算法，将键值换算成新的hash值，映射到对应的槽位上，然后存储在hash表中。

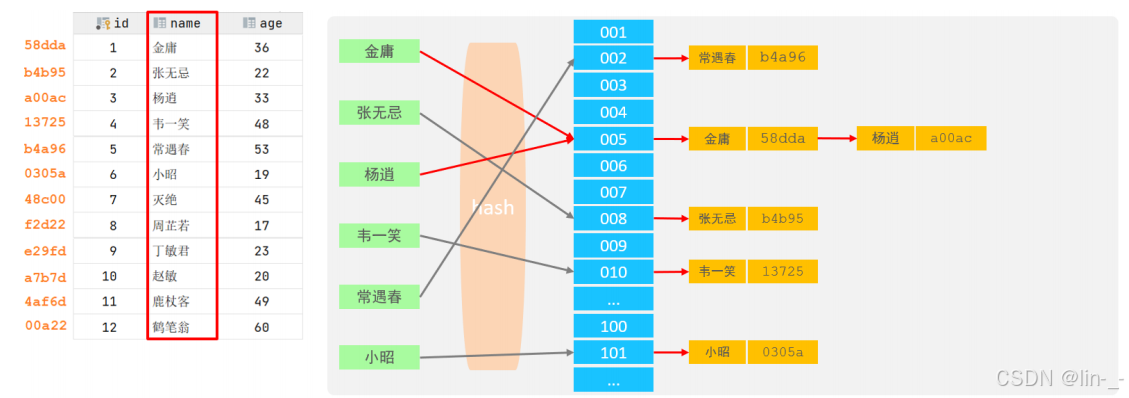

如果两个(或多个)键值，映射到一个相同的槽位上，他们就产生了hash冲突（也称为hash碰撞），可以通过链表来解决。

2). 特点

A. Hash索引只能用于对等比较(=，in)，不支持范围查询（between，>，< ，...）

B. 无法利用索引完成排序操作

C. 查询效率高，通常(不存在hash冲突的情况)只需要一次检索就可以了，效率通常要高于B+tree索

引。

3). 存储引擎支持

在MySQL中，支持hash索引的是Memory存储引擎。 而InnoDB中具有自适应hash功能，hash索引是InnoDB存储引擎根据B+Tree索引在指定条件下自动构建的。

思考题： 为什么InnoDB存储引擎选择使用B+tree索引结构?

A. 相对于二叉树，层级更少，搜索效率高；

B. 对于B-tree，无论是叶子节点还是非叶子节点，都会保存数据（数据也是会占据内存），这样导致一页中存储的键值减少，指针跟着减少，要同样保存大量数据，只能增加树的高度，导致性能降低；

C. 相对Hash索引，B+tree支持范围匹配及排序操作；

2.6，索引分类：

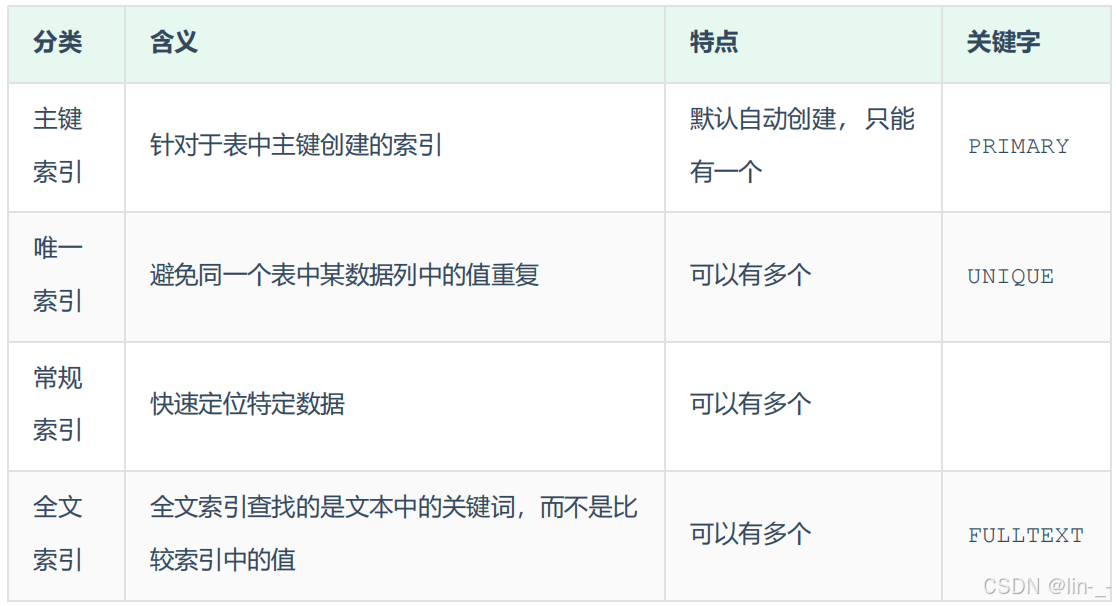

在MySQL数据库，将索引的具体类型主要分为以下几类：主键索引、唯一索引、常规索引、全文索引。

聚集索引&二级索引：

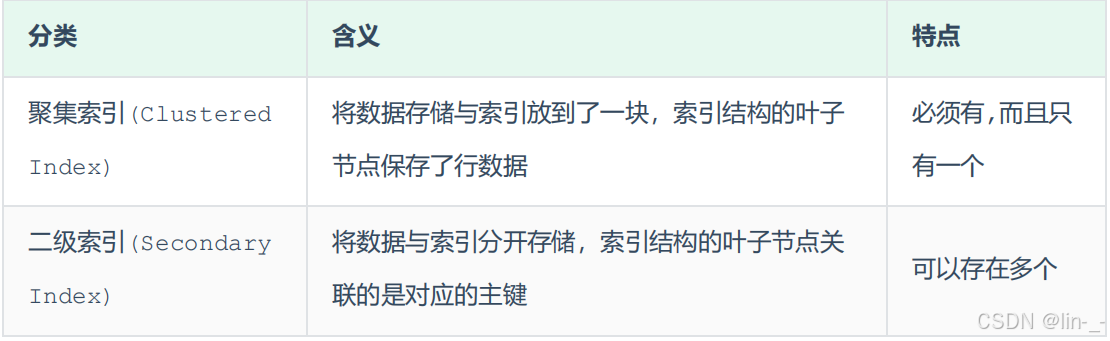

而在在InnoDB存储引擎中，根据索引的存储形式，又可以分为以下两种：

聚集索引（保存了一行的数据）选取规则:

（1）如果存在主键，主键索引就是聚集索引。

（2）如果不存在主键，将使用第一个唯一（UNIQUE）索引作为聚集索引。

（3）如果表没有主键，或没有合适的唯一索引，则InnoDB会自动生成一个rowid作为隐藏的聚集索引。

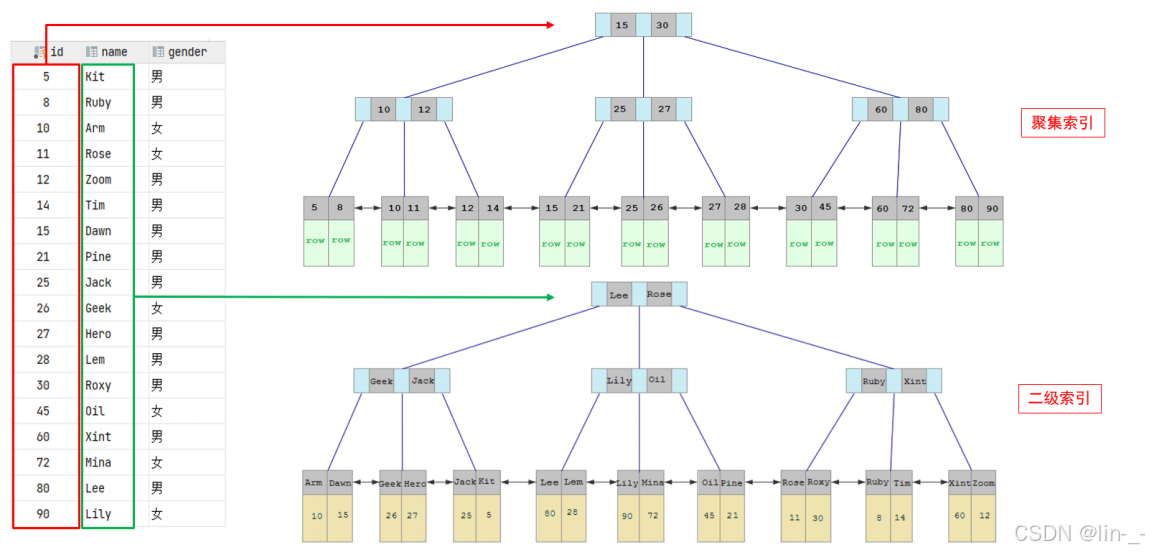

聚集索引和二级索引的具体结构如下：

聚集索引的叶子节点下挂的是这一行的数据 。

二级索引的叶子节点下挂的是该字段值对应的主键值。

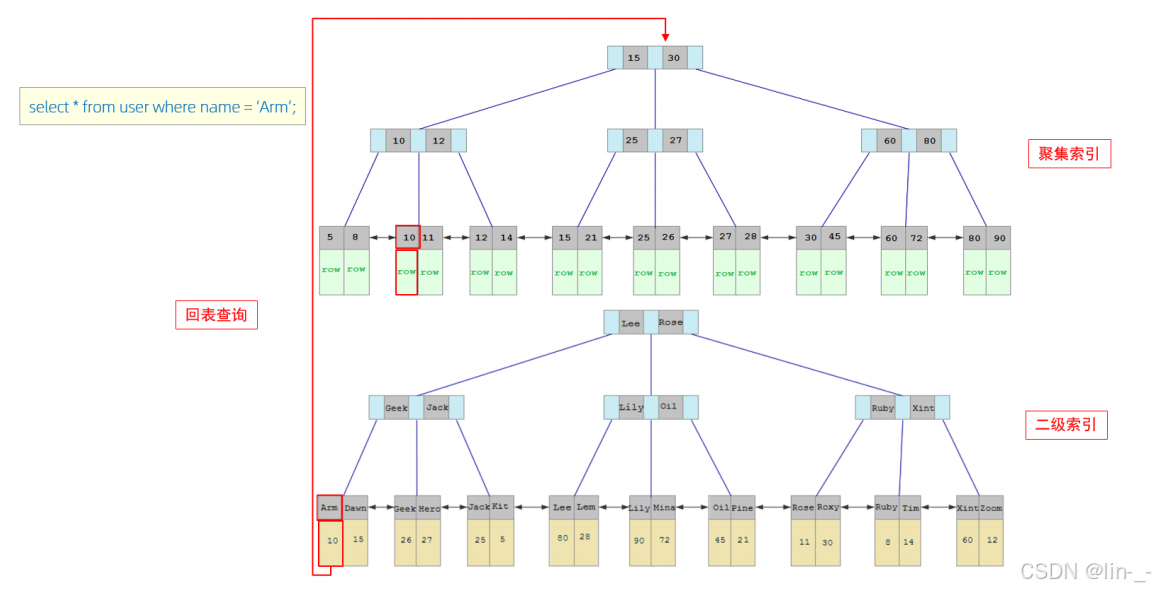

接下来，我们来分析一下，当我们执行如下的SQL语句时，具体的查找过程是什么样子的。

具体过程如下:

①. 由于是根据name字段进行查询，所以先根据name='Arm'到name字段的二级索引中进行匹配查

找。但是在二级索引中只能查找到 Arm 对应的主键值 10。

②. 由于查询返回的数据是*，所以此时，还需要根据主键值10，到聚集索引中查找10对应的记录，最终找到10对应的行row。

③. 最终拿到这一行的数据，直接返回即可。

回表查询： 这种先到二级索引中查找数据，找到主键值，然后再到聚集索引中根据主键值，获取

数据的方式，就称之为回表查询。

（1）思考题：

以下两条SQL语句，那个执行效率高? 为什么?

A. select * from user where id = 10 ;

B. select * from user where name = 'Arm' ;

备注: id为主键，name字段创建的有索引；

解答：

A 语句的执行性能要高于B 语句。

因为A语句直接走聚集索引，直接返回数据。 而B语句需要先查询name字段的二级索引，然

后再查询聚集索引，也就是需要进行回表查询。

（2）思考题：

InnoDB主键索引的B+tree高度为多高呢?

假设:

一行数据大小为1k，一页中可以存储16行这样的数据。InnoDB的指针占用6个字节的空

间，主键即使为bigint，占用字节数为8。

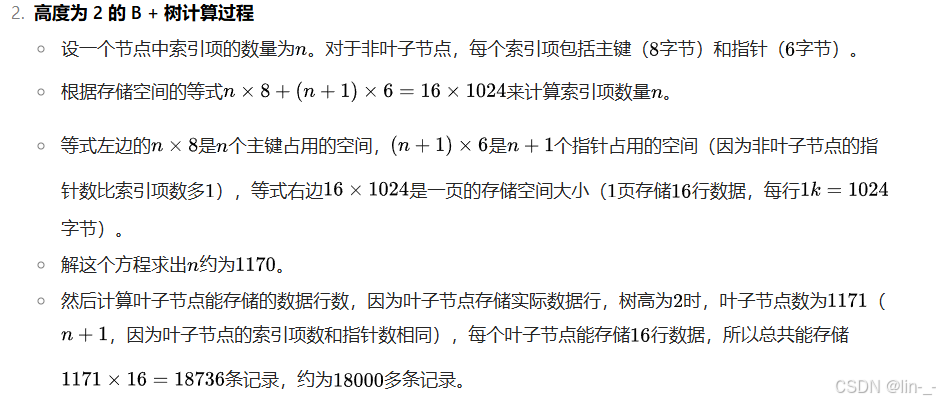

高度为2：

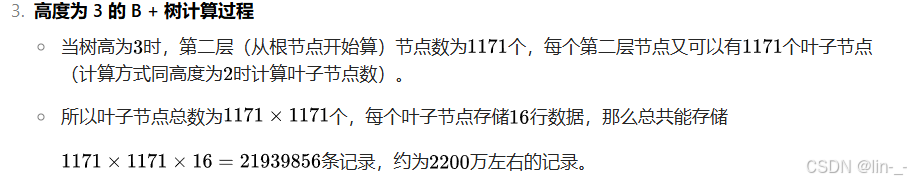

高度为3：
