Hybrid链路类型应用实验

一、Hybrid介绍

1、背景介绍

Hybrid作为三种链路类型之一，在网络搭建中较少被工程师使用，不过在小型网络搭建中Hybrid有着非常方便的应用，通过Hybrid能够只使用二层交换机实现业务隔离，简化配置过程。

三种链路类型：

• Access模式：常用于连接终端设备
• Trunk模式：常用于交换机之间连接或用于传输多VLAN流量的设备
• Hybrid模式：使用与同时处理Tagged和Untagged流量的场景

 2、命令解析

为了方便大家快速认知Hybrid，这里直接从配置命令解析Hybrid的使用方法。

[Huawei]interface g0/0/1 #选中所有设置的端口
[Huawei-GigabitEthernet0/0/1]port link-type hybrid #启用Hybrid模式
[Huawei-GigabitEthernet0/0/1]port hybrid pvid vlan 10 #设置pvid VLAN ID
[Huawei-GigabitEthernet0/0/1]port hybrid tagged vlan 30 #设置Tag表
[Huawei-GigabitEthernet0/0/1]port hybrid untagged vlan 10 20 #设置Untag表

•  设置pvid VLAN ID，当端口接收数据帧时，如果数据帧没有Tag，则会被自动打上所设置的pvid VLAN ID。
• 设置Tag表，当端口接收到数据帧时，如果数据帧中的Tag存在于tag表，则允许通过；否则丢弃。
• 设置Untag表，当端口发送数据帧时，如果数据帧中的Tag存在于Untag表，则去掉标签转发；否则将对照Tag表，Tag存在则转发，不存在则丢弃。

二、实验拓扑搭建

三、实验目标

• 生产部和销售部之间可以相互访问，并且可以访问共享服务器
• 财务部与其他部门隔离，只能访问财务服务器

四、实验思路

利用Hybrid的tag、untag特性，控制vlan流量的进入进而实现业务隔离

SW1与SW2的g0/0/2端口需要untag vlan10、40

SW1的g0/0/3-4与SW2的g0/0/3端口需要untag vlan 20、30、50

五、实验步骤

1、PC 配置

PC 配置IP地址（该步骤请自行按照实验图示配置）

2、交换机配置

vlan创建

在SW1与SW2上分别创建VLAN10、20、30、40、50

[Huawei]vlan 10
[Huawei-vlan10]vlan 20
[Huawei-vlan20]vlan 30
[Huawei-vlan30]vlan 40
[Huawei-vlan40]vlan 50

Trunk配置

SW1与SW2之间的端口配置为Trunk模式，并放行所有vlan

[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all

Hybrid配置

SW1

[Huawei]interface g0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type hybrid
[Huawei-GigabitEthernet0/0/2]port hybrid pvid vlan 10
[Huawei-GigabitEthernet0/0/2]port hybrid untagged vlan 10 40
[Huawei-GigabitEthernet0/0/2]quit
[Huawei]interface g0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type hybrid
[Huawei-GigabitEthernet0/0/3]port hybrid pvid vlan 20
[Huawei-GigabitEthernet0/0/3]port hybrid untagged vlan 20 30 50
[Huawei-GigabitEthernet0/0/3]quit
[Huawei]interface g0/0/4
[Huawei-GigabitEthernet0/0/4]port link-type hybrid
[Huawei-GigabitEthernet0/0/4]port hybrid pvid vlan 30
[Huawei-GigabitEthernet0/0/4]port hybrid untagged vlan 20 30 50

 SW2

[Huawei]interface g0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type hybrid
[Huawei-GigabitEthernet0/0/2]port hybrid pvid vlan 10
[Huawei-GigabitEthernet0/0/2]port hybrid untagged vlan 10 40
[Huawei-GigabitEthernet0/0/2]quit
[Huawei]interface g0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type hybrid
[Huawei-GigabitEthernet0/0/3]port hybrid pvid vlan 20
[Huawei-GigabitEthernet0/0/3]port hybrid untagged vlan 20 30 50

六、功能验证

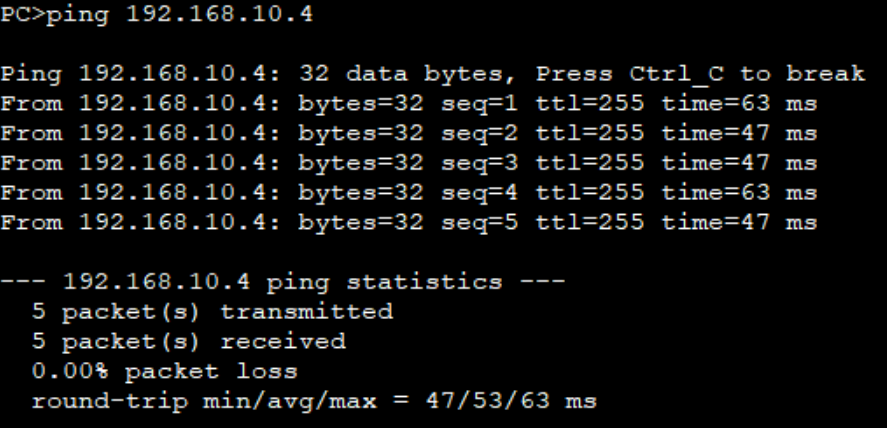

财务部（VLAN 10）ping 财务服务器(VLAN 40)，通信正常

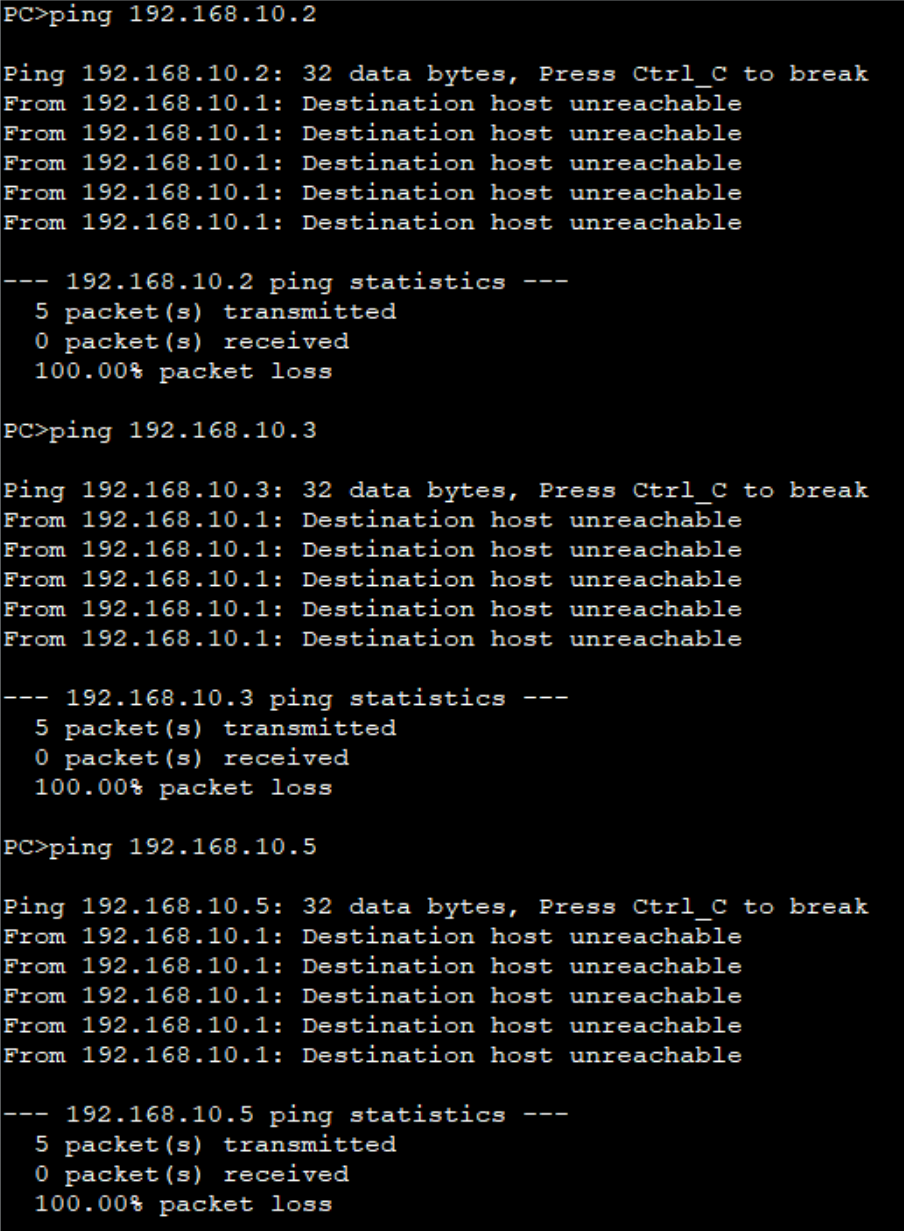

 财务部（VLAN 10）ping 生产部、销售部、共享服务器(VLAN 20、30、50)，通信失败

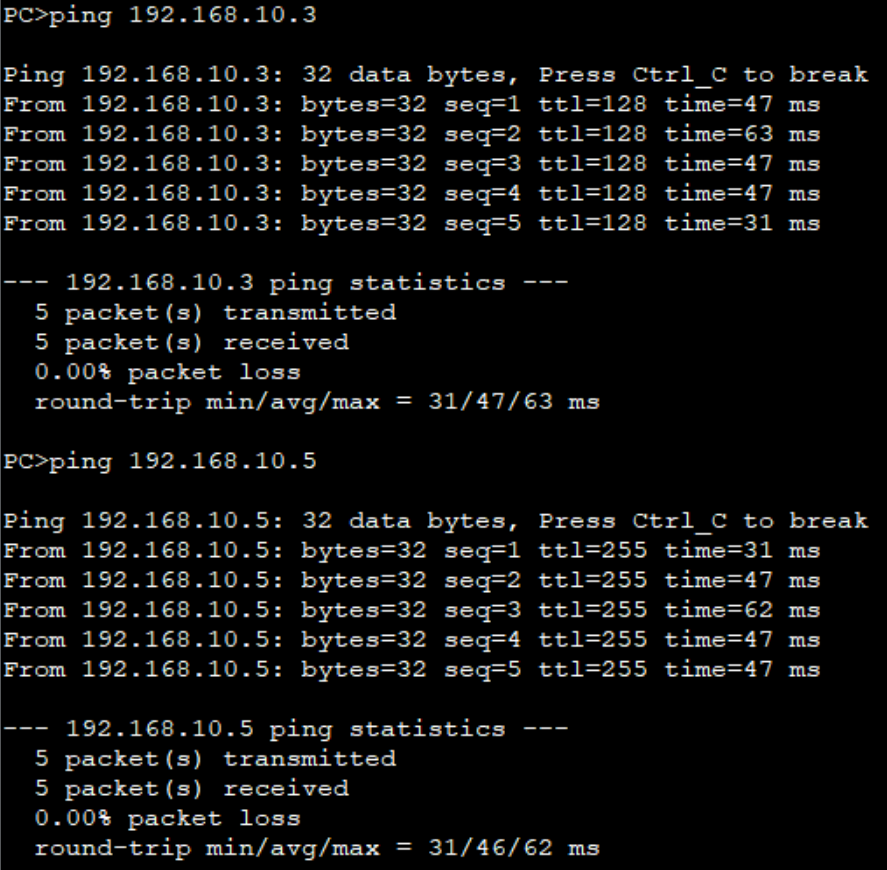

生产部（VLAN 20）与 销售部(VLAN 30)、共享服务器（VLAN40）之间相互通信正常
