ENSP 交换机VLAN实验

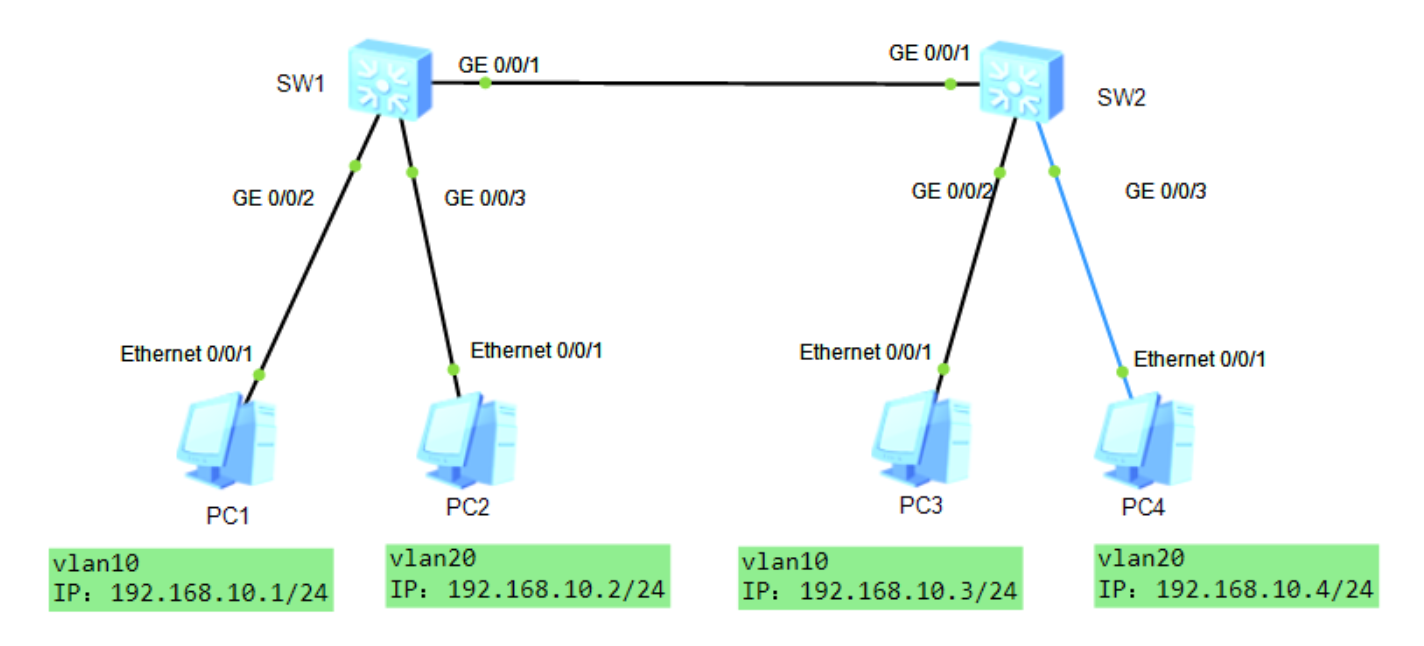

一、实验拓扑：

二、实验目标：

• PC1与PC3可以相互访问
• PC2与PC4可以相互访问
• PC1、PC3与PC2、PC4之间不能相互访问

三、实验思路

由于四个PC的IP网段一致，这里采用基于端口的VLAN更为合适，通过VLAN技术实现同网段PC之间的通信隔离。

四、配置步骤

1、PC配置

PC 配置IP地址（该步骤请自行按照实验图示配置）

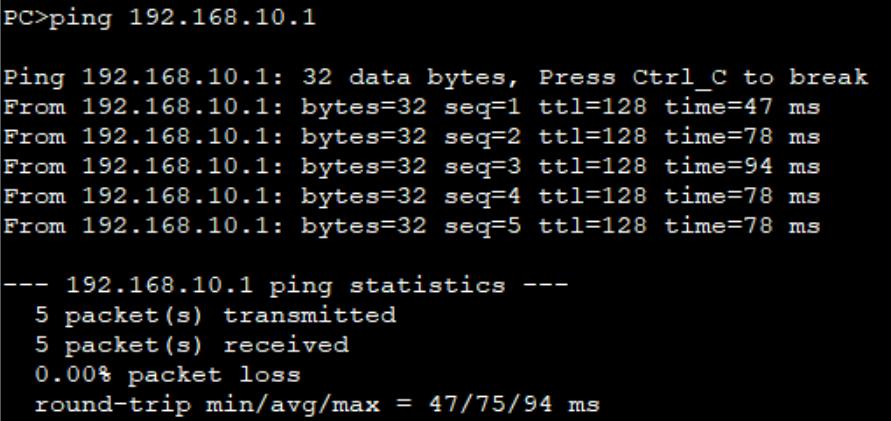

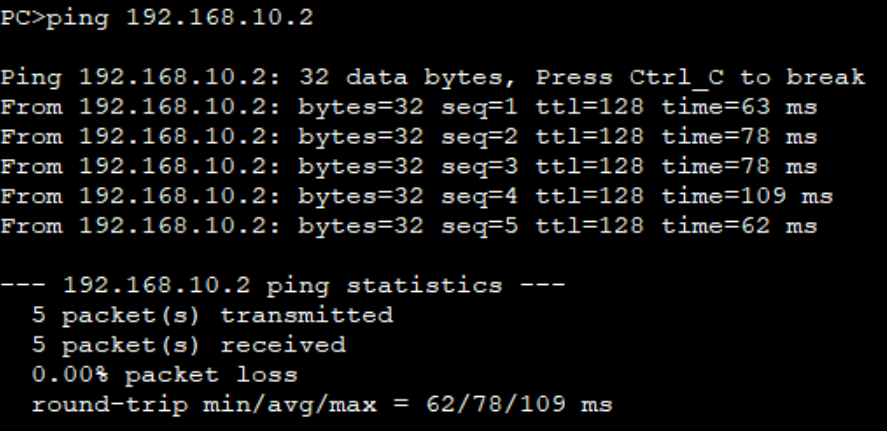

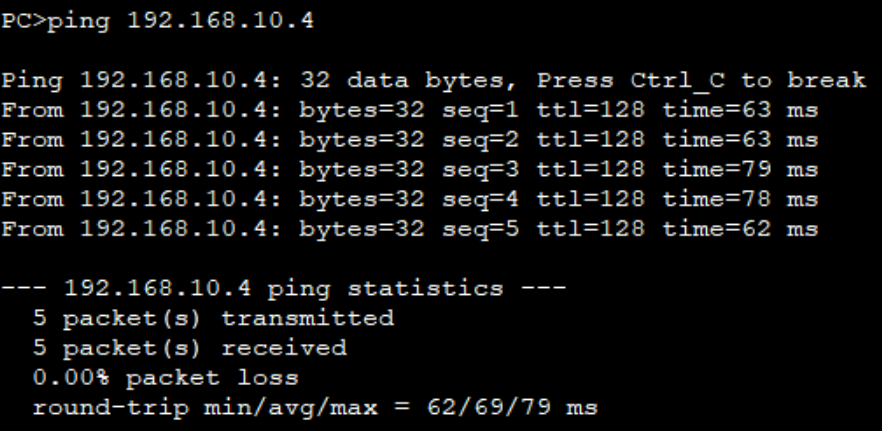

（配置完PC IP地址后，此时发现所有PC都可以相互访问。）

2、交换机配置

SW1配置

[Huawei]vlan 10
[Huawei-vlan10]qu
[Huawei]vlan 20
[Huawei-vlan20]qu

②将连接PC的端口配置为access模式，并放行对应VLAN ID。

[Huawei]int g0/0/2
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 10
[Huawei-GigabitEthernet0/0/1]quit
[Huawei]int g0/0/3
[Huawei-GigabitEthernet0/0/1]port link-type access
[Huawei-GigabitEthernet0/0/1]port default vlan 20

③将连接交换机的端口配置为Trunk模式，并放行所有VLAN ID。

[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 20

SW2配置

SW2与SW1配置一样，这里不做重复展示

五、功能验证

1、同一VLAN下主机通信验证

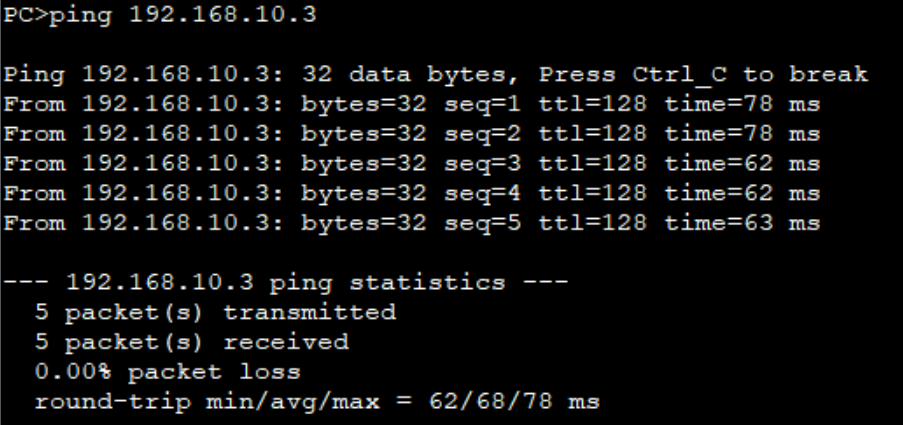

PC1与PC3通信结果

PC2与PC4通信结果

结论：相同vlan下的主机可以相互通信

2、不同VLAN下主机通信验证

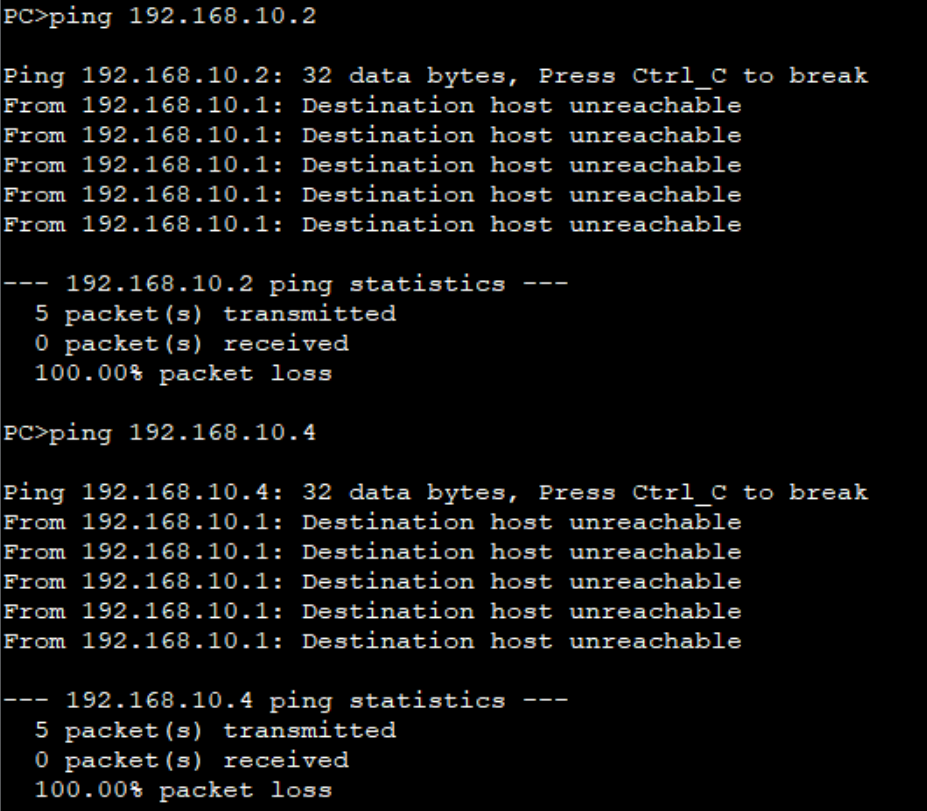

PC1与PC2、PC4通信结果

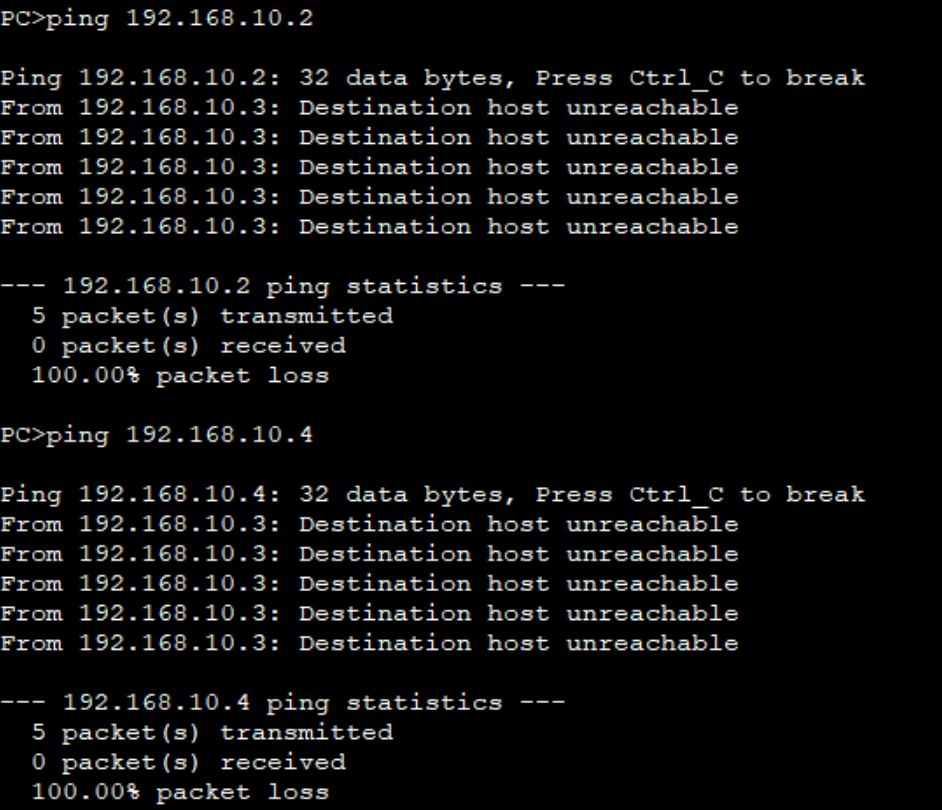

PC3与PC2、PC4通信结果

结论：不同VLAN下的主机不可直接通信
