RIP综合实验

RIP 实验

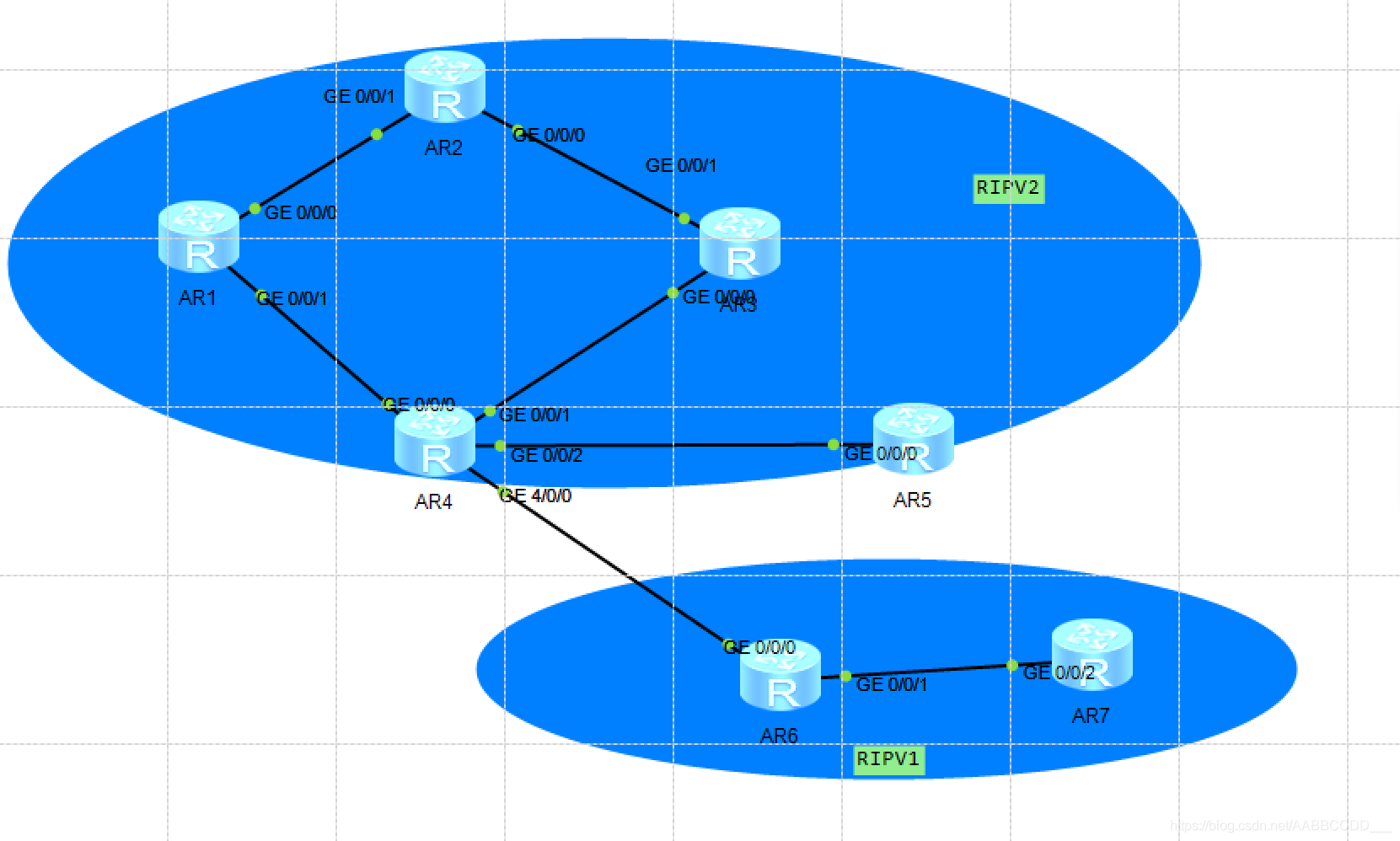

要求：R1-R2-R3-R4-R5 运行RIPV2

​ R6-R7运行RIPV1

1.使用合理IP地址规划网络，各自创建环回接口

2.R1创建环回 172.16.1.1/24 172.16.2.1/24 172.16.3.1/24

3.要求R3使用R2访问R1环回

4.减少路由条目数量，增加路由传递安全性

5.R5创建一个环回模拟运营商，不能通告

6.R1 telnet R2环回实际telnet 到R7上

7.R6-R7路由器不能学习到达R1环回路由

实验步骤

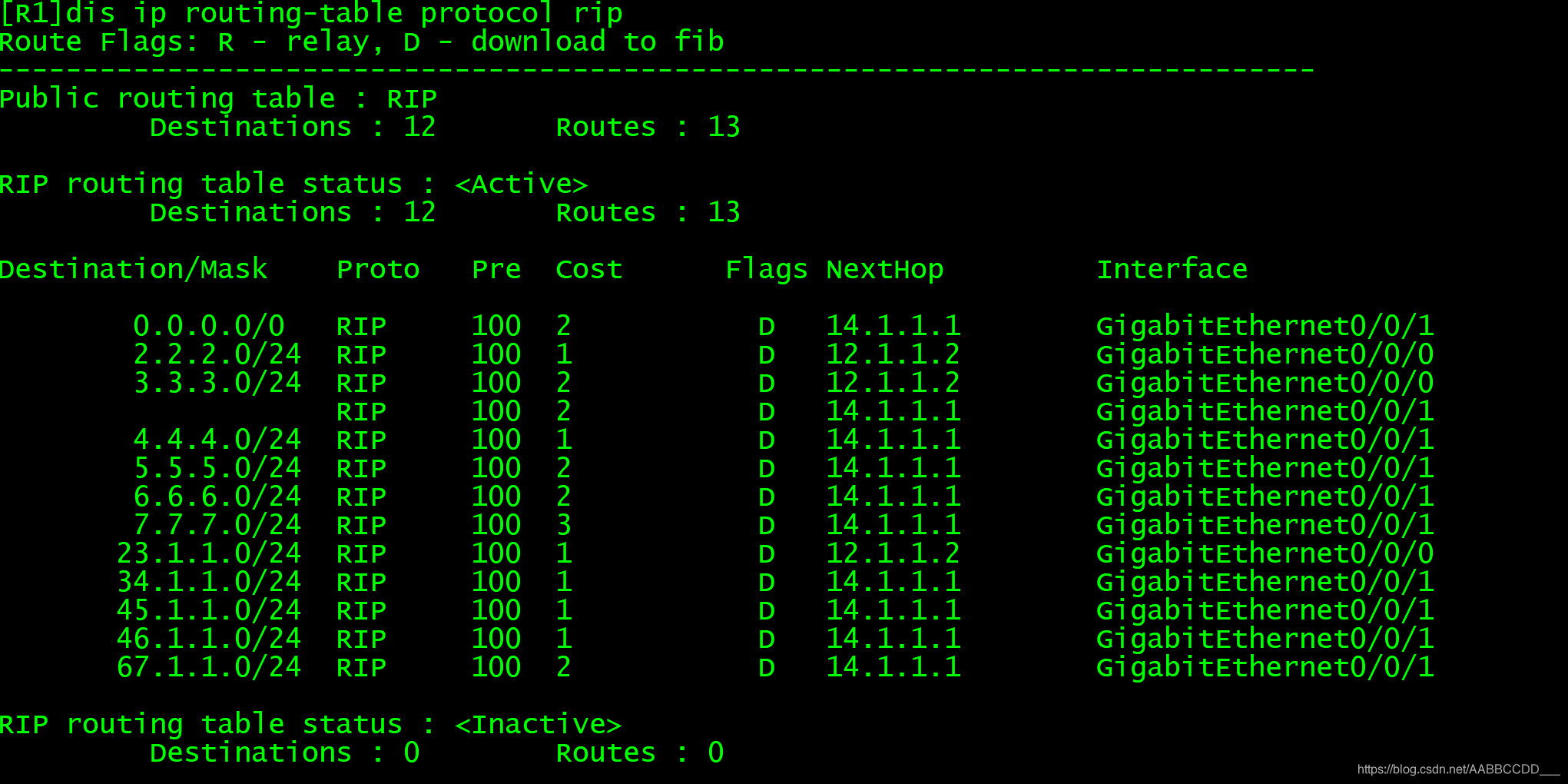

R1路由

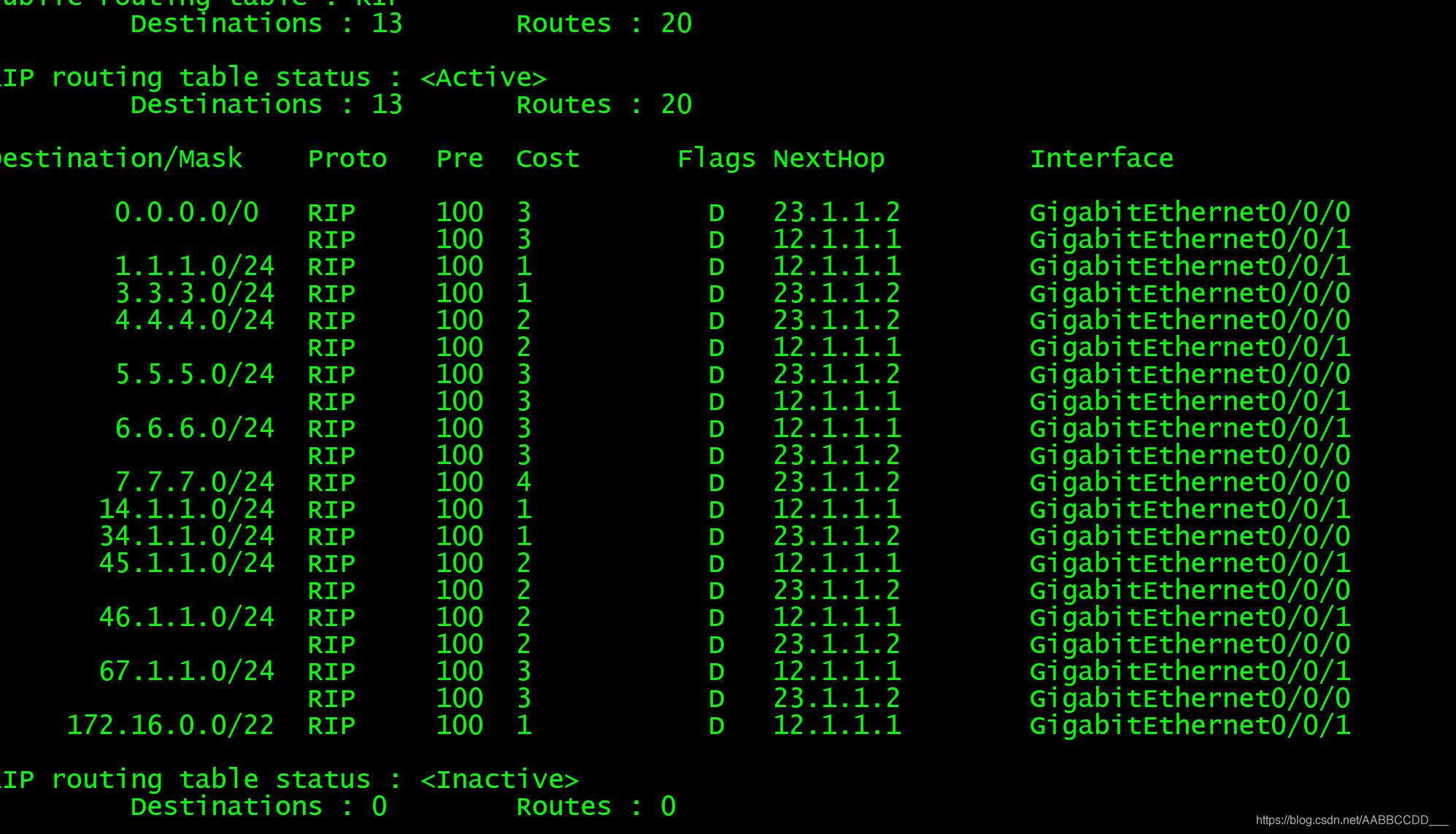

R2路由

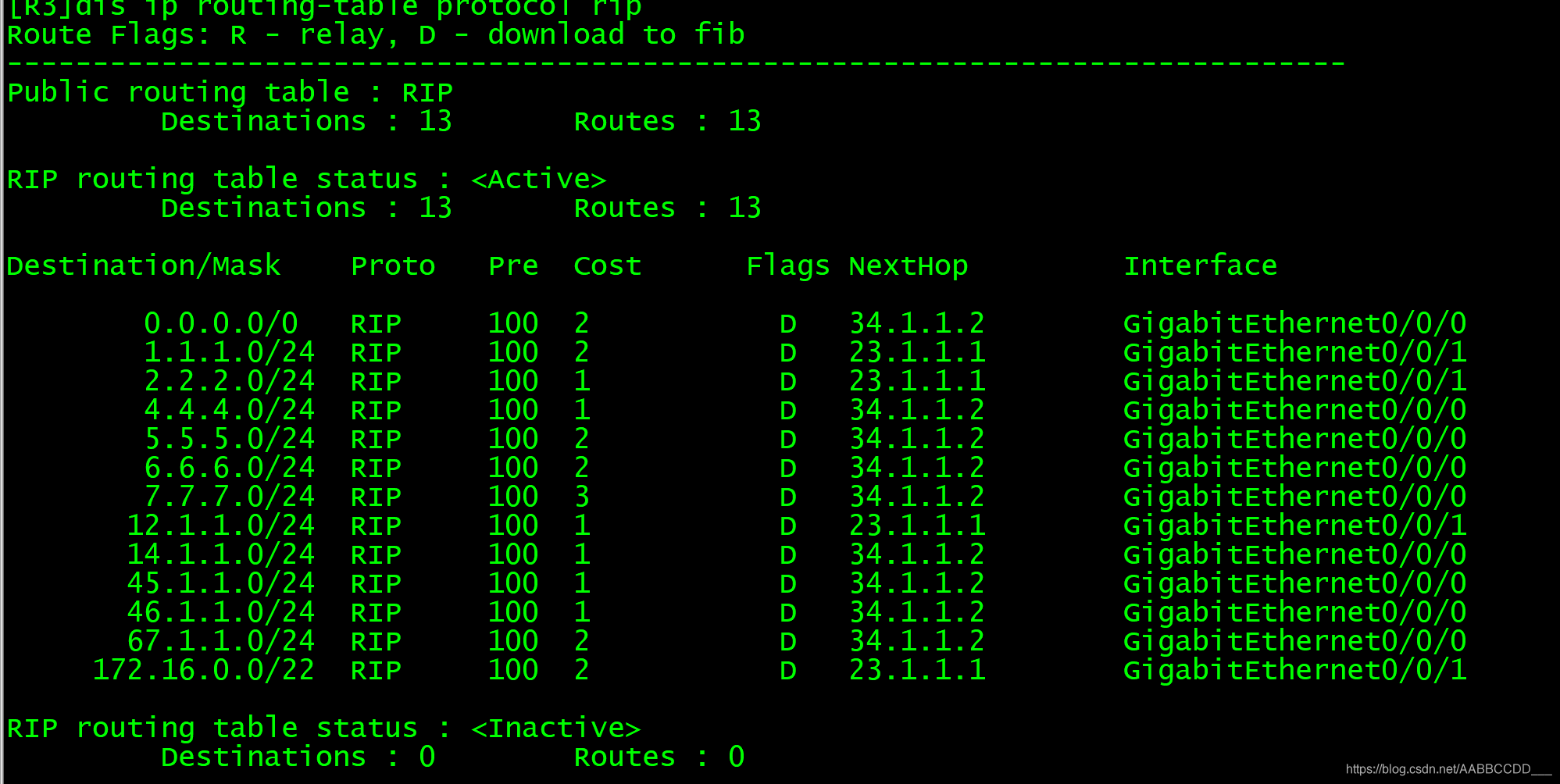

R3路由

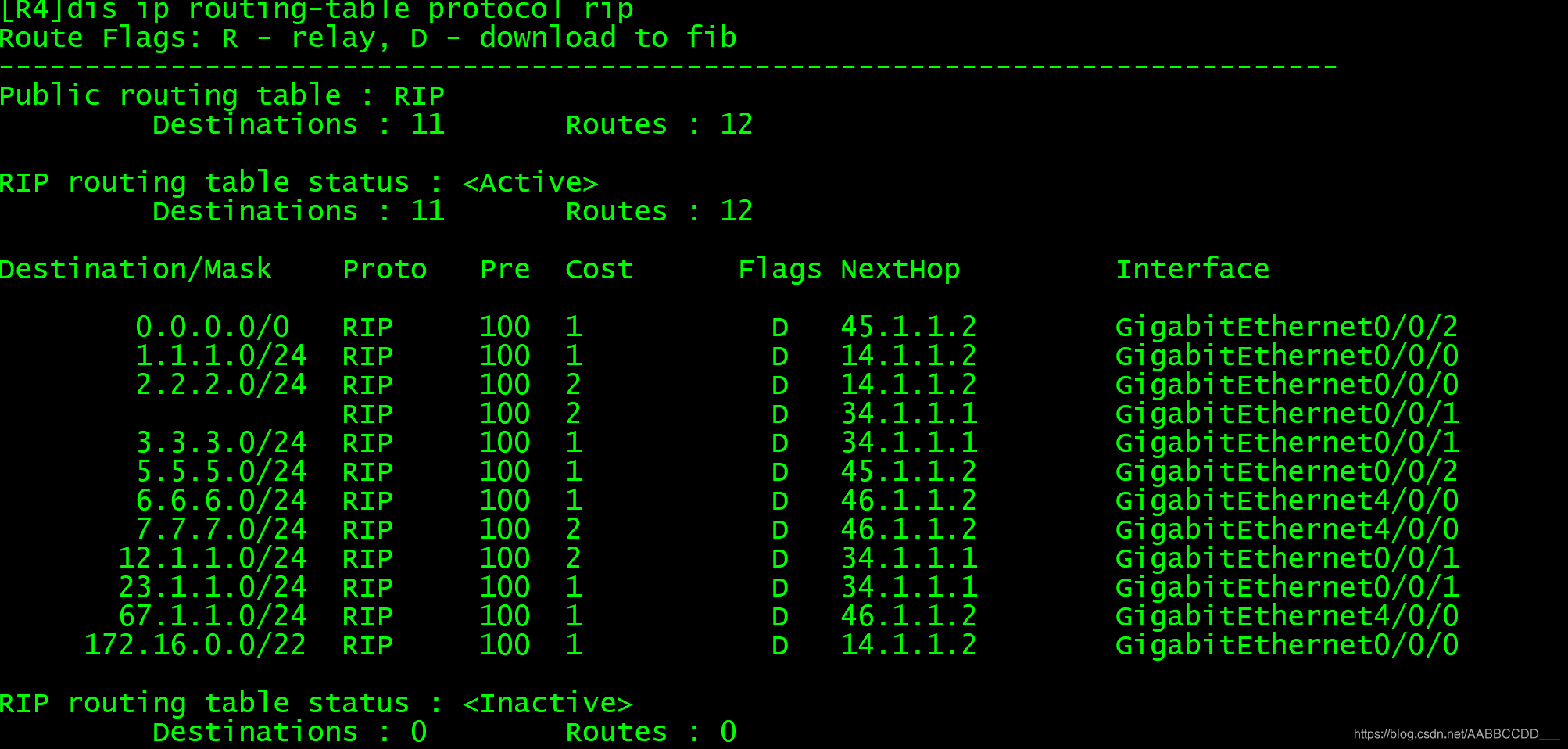

R4路由

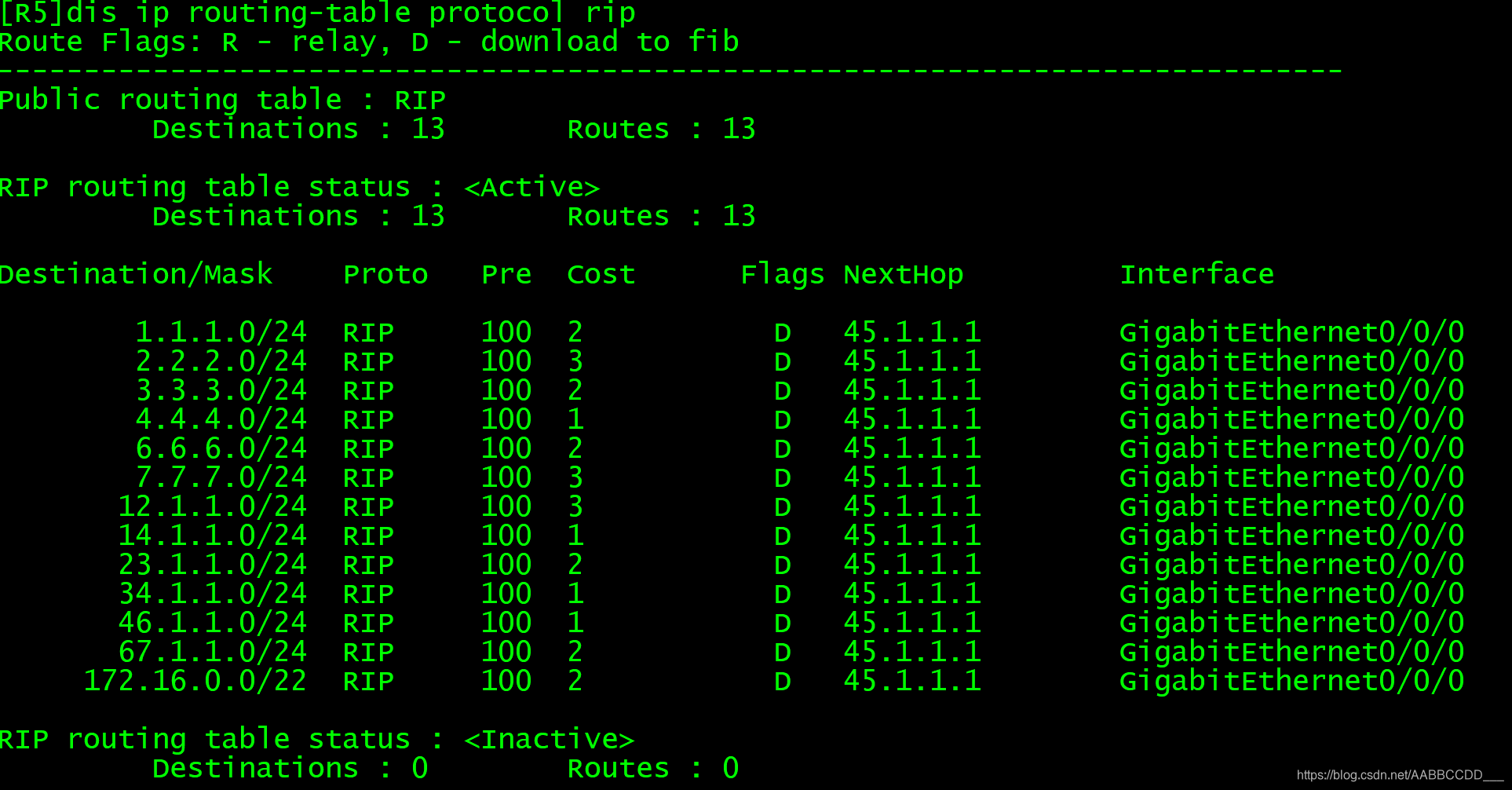

R5路由

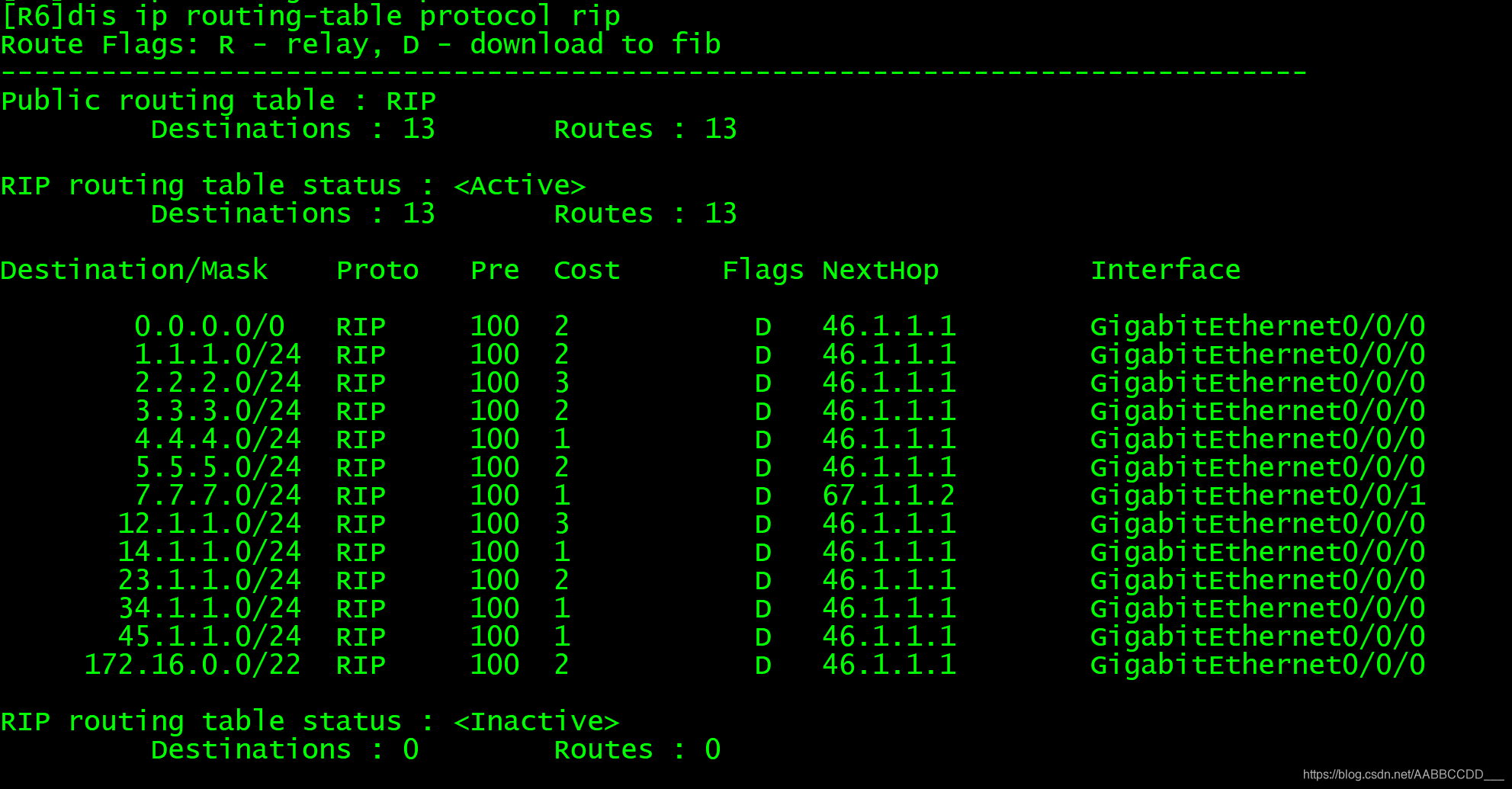

R6路由

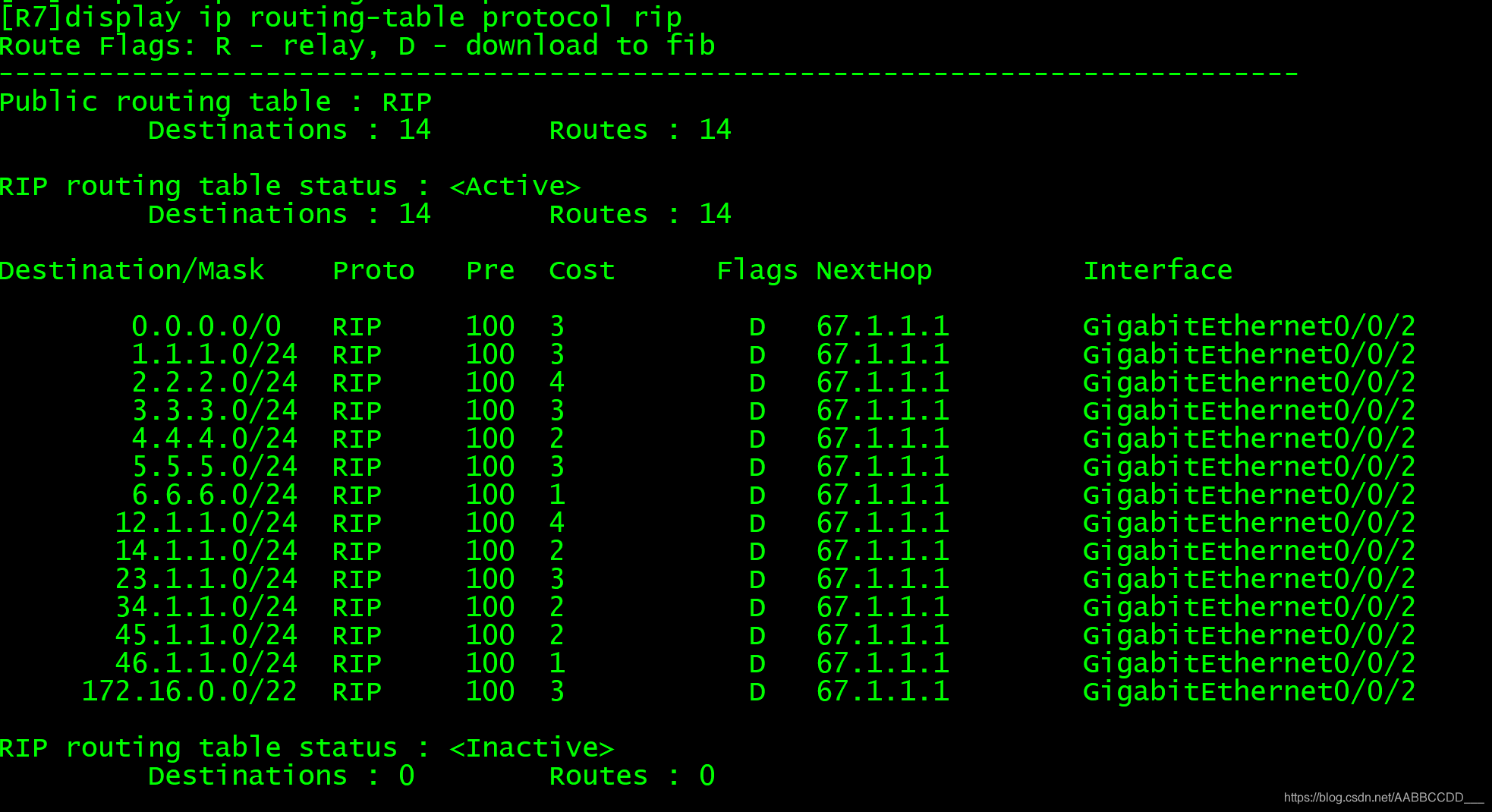

R7路由

具体思路

1. 要求R3使用R2访问R1环回

		 通过调整rip路由 cost值打破负载均衡
		 （1）ACL抓取1.1.1.0 路由

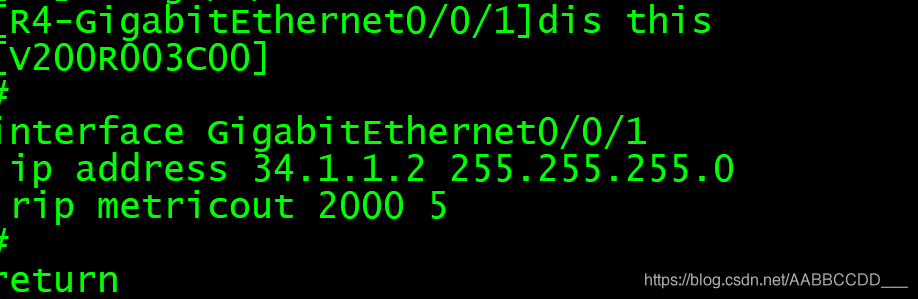

		 （2）在R4 出方向上增大cost值

2.减少路由条目数量，增加路由传递安全性

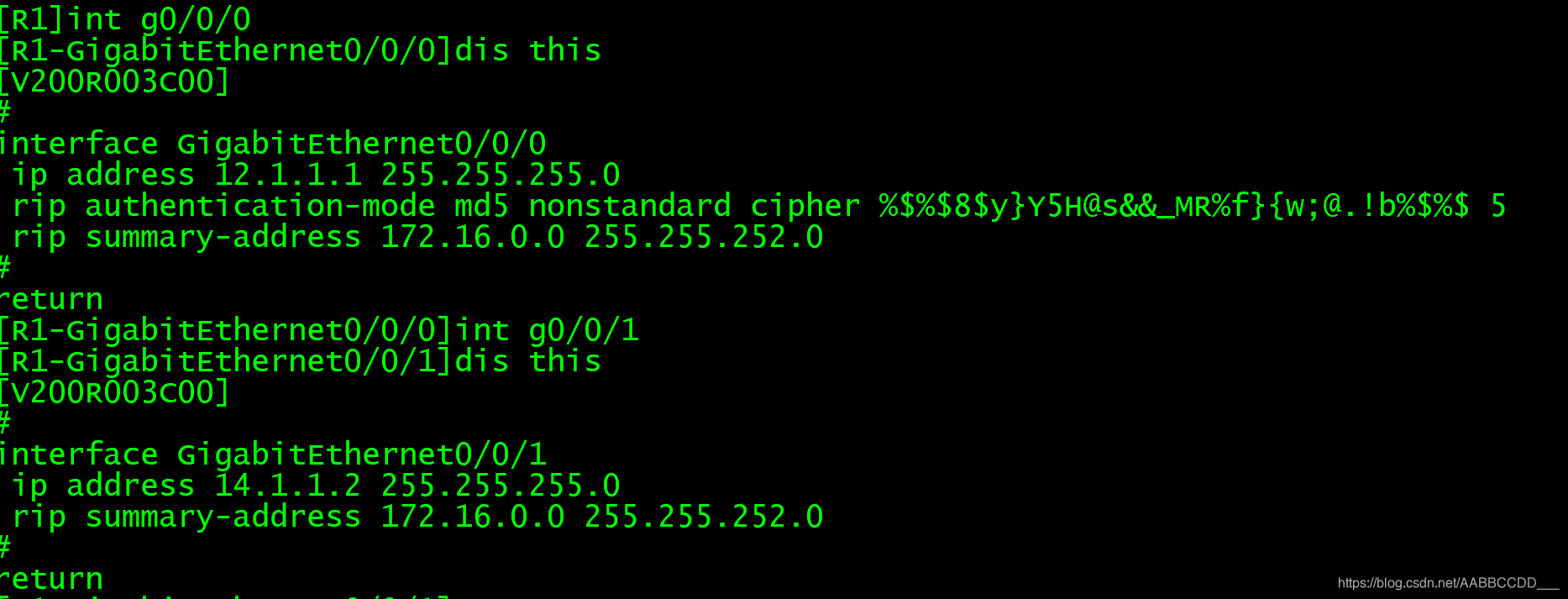

汇总R1环回172路由，需要在R1两个出口同时配置
传递安全性：增加路由认证

3.R1 telnet R2环回实际telnet 到R7上

（1）在R2上进行NAT地址转换，访问环回转换到7.7.7.7
（2）路由控制：
确保访问7.7.7.7 经过 R2—R3—R4—R6—R7
回来时也要沿着：R7—R6—R4—R3—R2
操作：在R2上打破去往7.7.7.7的负载均衡，在R4上打破访问2.2.2.2 的负载均衡

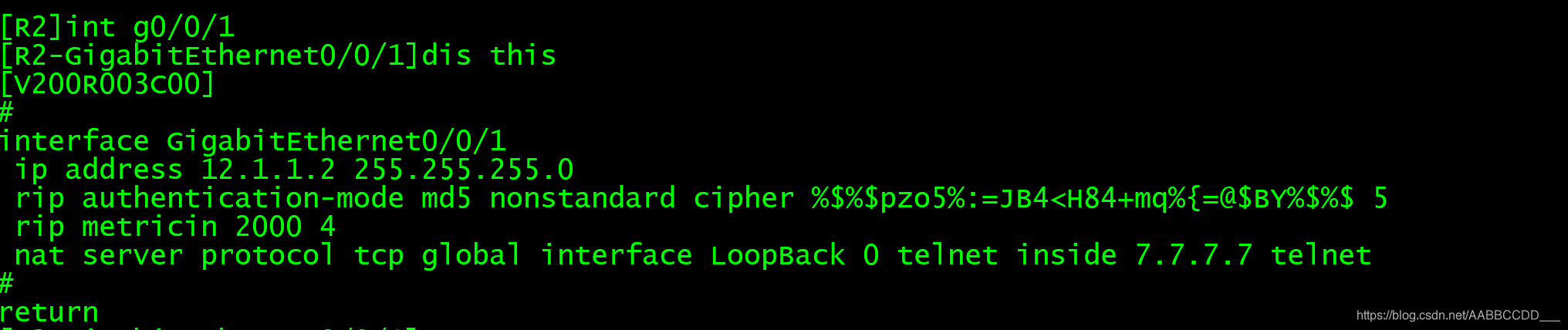

NAT配置：

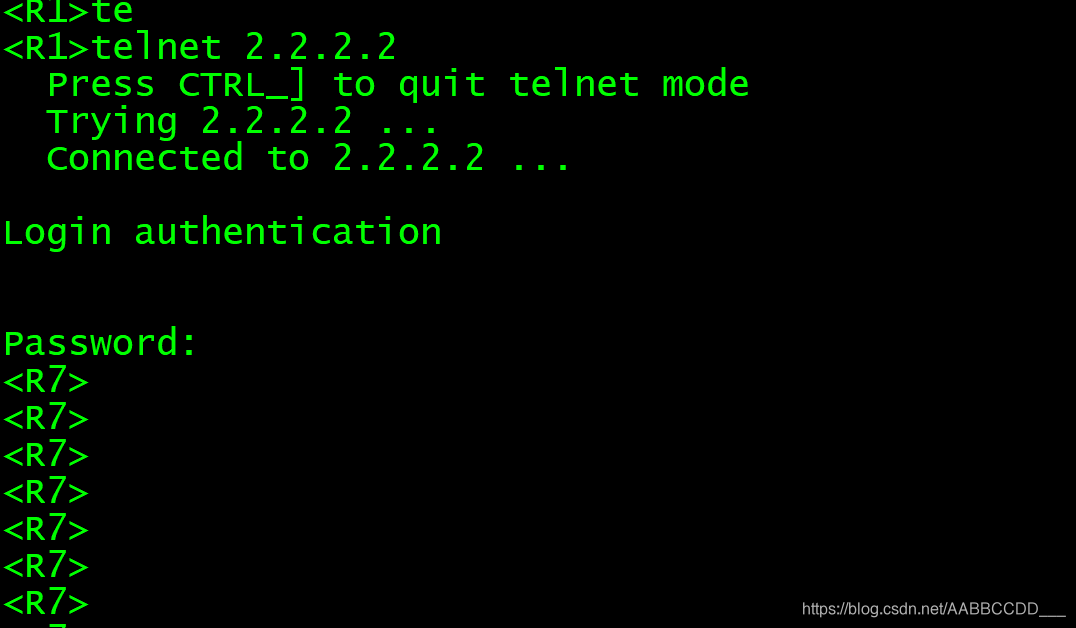

实验效果：

7.R6-R7路由器不能学习到达R1环回路由

进行路由过滤
步骤：
（1）设置ACL抓取R1环回拒绝
【注意】末尾需要允许其他路由
（2）RIP中使用 filter-policyfi 调用ACL经行路由过滤
【注意】方向import还是export

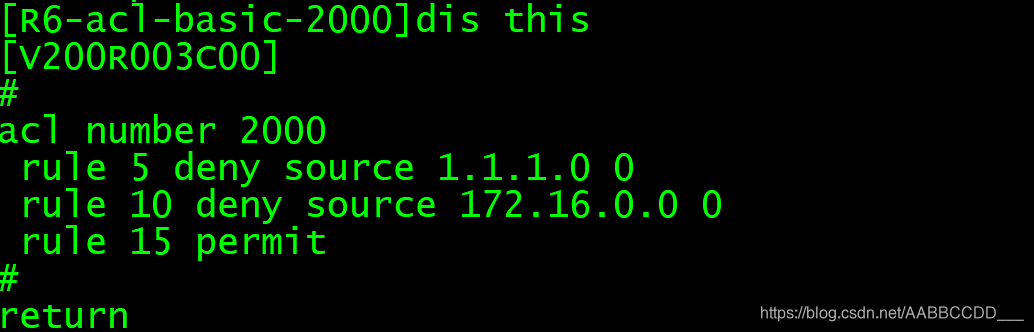

部署ACL：

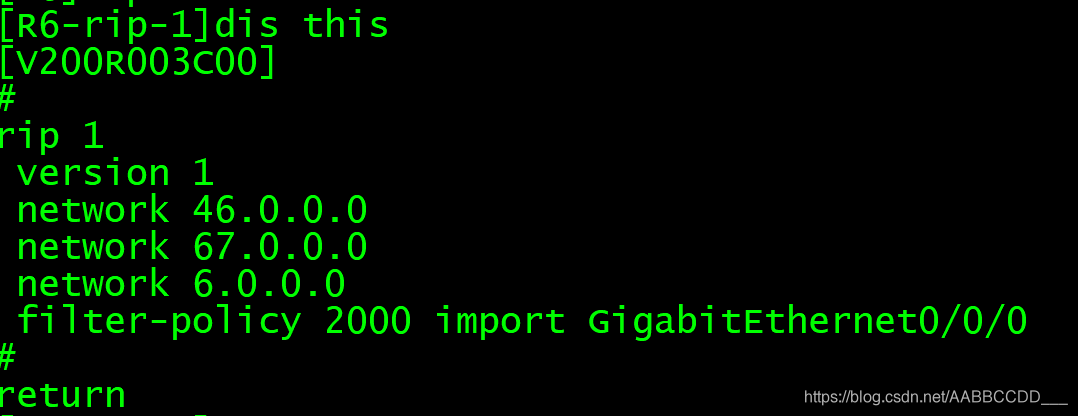

入方向设置filter-policy：

结果：

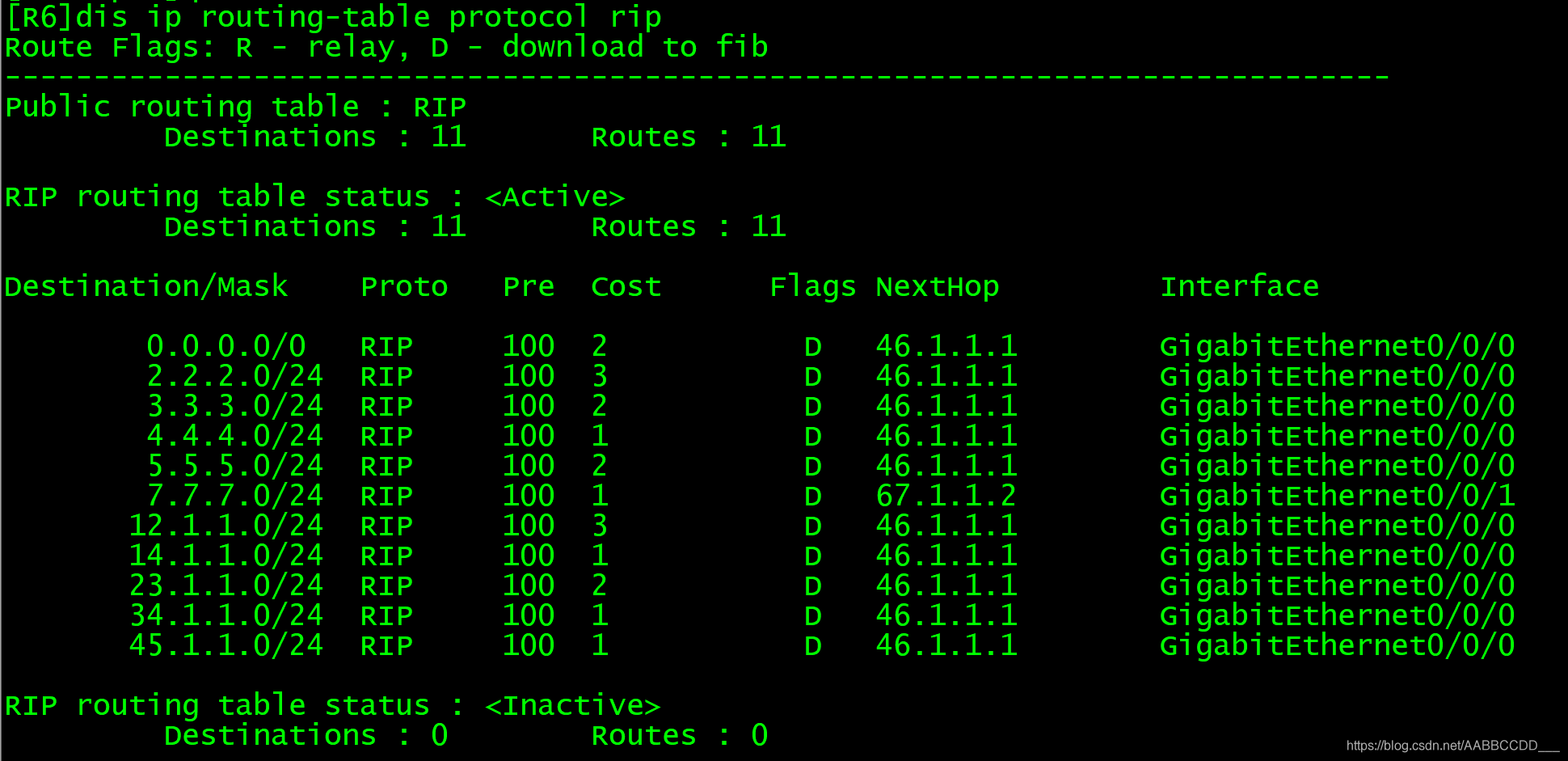

R6:

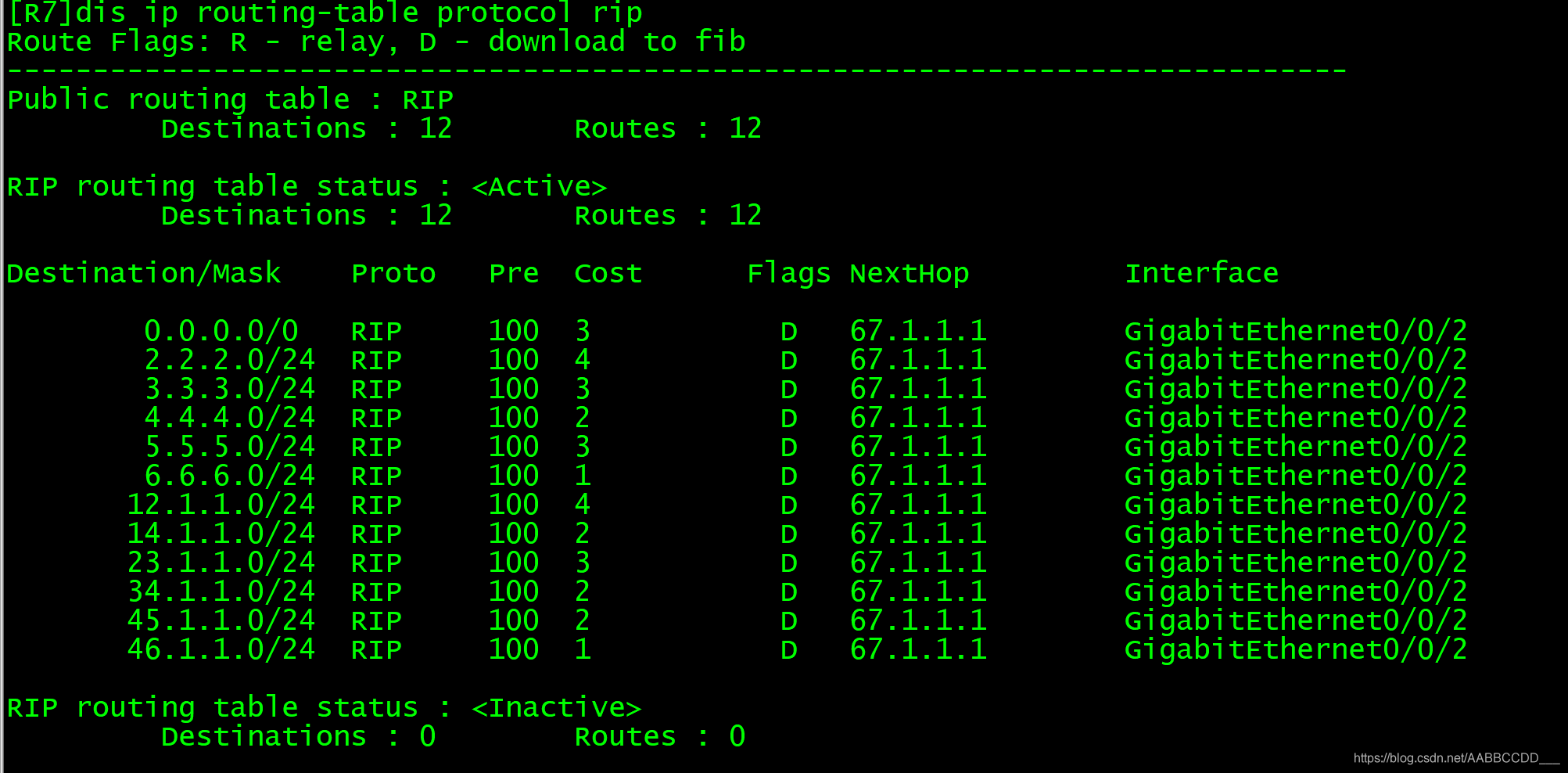

R7:
