构建基础WLAN

一，什么是WLAN

WLAN是一种无线通信技术，用于构建局域网（LAN），使得设备可以通过无线信号进行互通。 WLAN 通常由多个AP（Access Point，无线接入点）组成，这些接入点通过无线信号连接到设备（如笔记本电脑、智能手机、平板和台式机电脑等），并将这些设备连接到有线网络或互联网上。
WLAN 有许多优点例如：可以提供更灵活，便捷的网络连接，使得用户可以在不受物理布线限制的情况下连接到网络。
所以， WLAN 在企业、学校、医院和公共场所等场合有着广泛的作业。

二，WLAN的应用场景

家庭级WLAN
家庭级WLAN相对简单，无线路由器连接光猫即可，覆盖范围相对比较小。由无线路由器自动分配IP，供只能手机，笔记本电脑等无线终端接入。如果房屋面积大的话，也可以是多个路由器，使用路由器的中继、桥接功能，来扩大范围。

企业级WLAN
企业级WLAN主要应用在校园覆盖、企业园区，很多情况下，主要指的是WLAN的室内覆盖。网络结构是AC无线控制器+AP无线接入点。AC可以是集中式的，放置于中心机房；也可以是分布式的，放置于热点。多数情况下，AC都是部署在热点。

电信级WLAN

电信级的WLAN，参照蜂窝移动网络等。

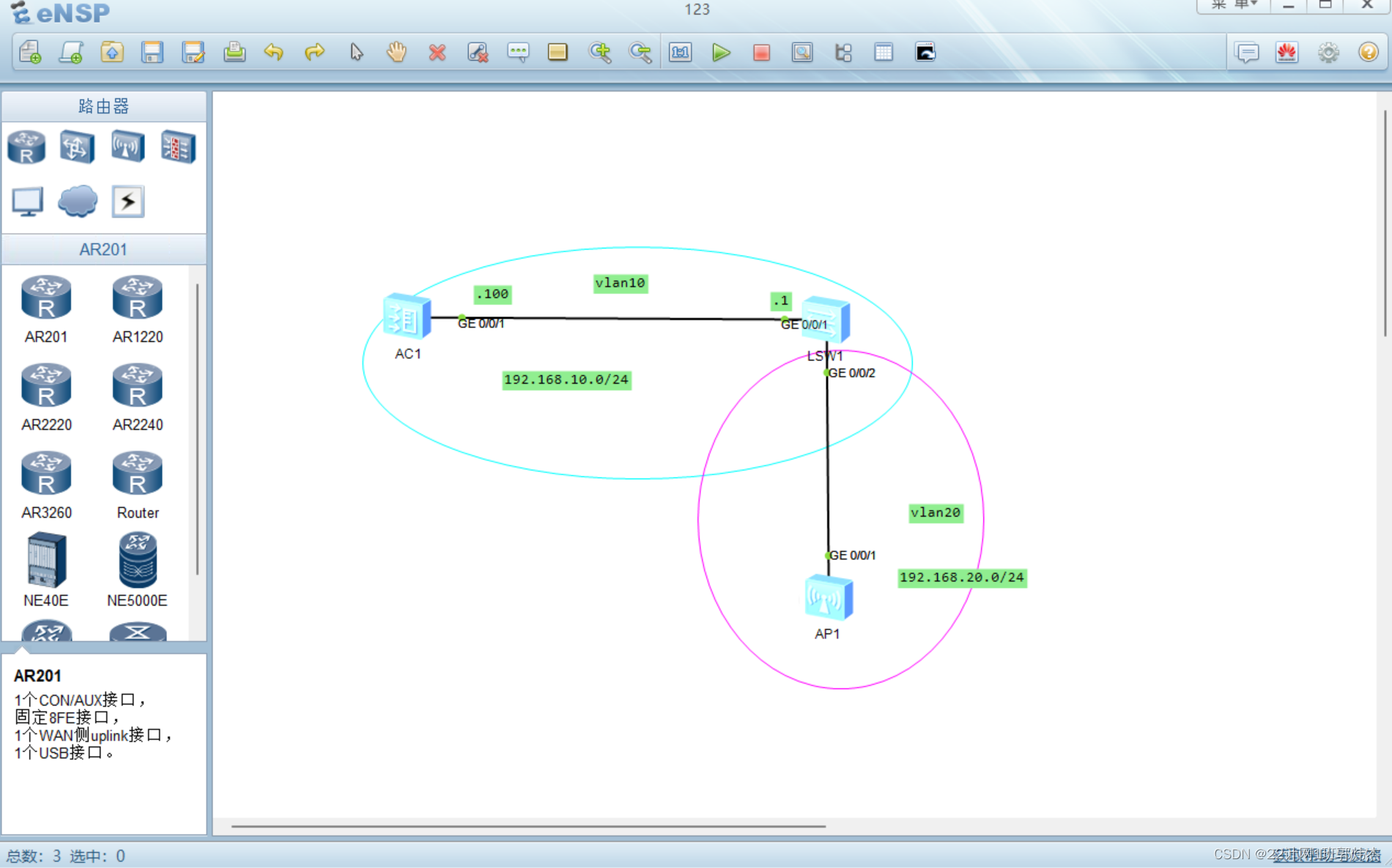

三，实验目的

	1.将AP注册在AC上
	2.使AC下发WLAN业务参数至AP
	3.使STA通过AP连接到WLAN

四，实验的任务列表

配置任务一：基本的配置

	[AC6005]：
	vlan 10
	int g0/0/1
	port link-type trunk
	port trunk allow-pass vlan 10
	int vlanif 10
	ip address 192.168.10.100 24
	ip route-static 0.0.0.0 0.0.0.0 192.168.10.1
	[S1]
	vlan batch 10 20
	int g0/0/1
	port link-type trunk
	port trunk allow-pass vlan 10
	int g0/0/2
	port link-type trunk
	port trunk pvid vlan 10									#修改默认VLAN为10。
	port trunk allow-pass vlan 10 20

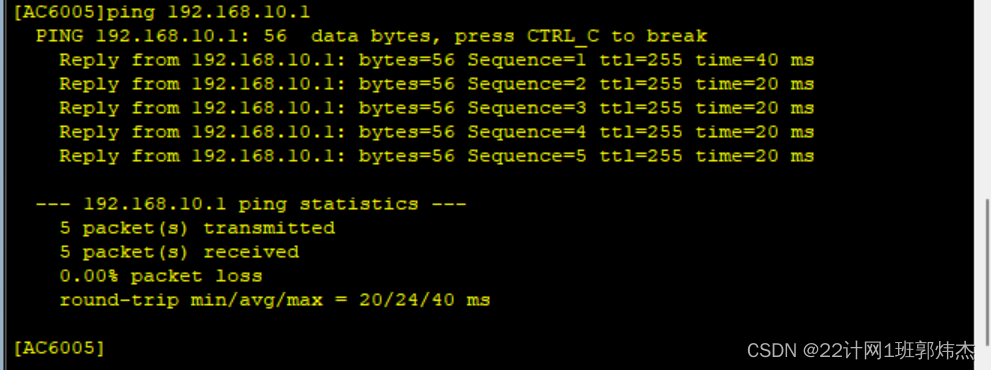

测试AC与S的连通性：
[AC6005]：ping 192.168.10.1

配置任务二：配置AP上线

[AC6005]
选择AC的源接口：
capwap source interface Vlanif 10

wlan

ap-group name group

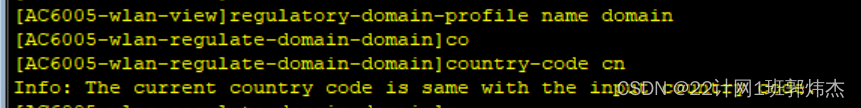

regulatory-domain-profile name domain
country-code cn

quit
ap-group name group
regulatory-domain-profile domain
yes

[AC6005]wlan
ap auth-mode mac-auth

ap-id 0 ap-mac 00e0-fc40-44b0（mac地址在AP查看）

ap-group group
yes

ap-max使用AP的mac地址

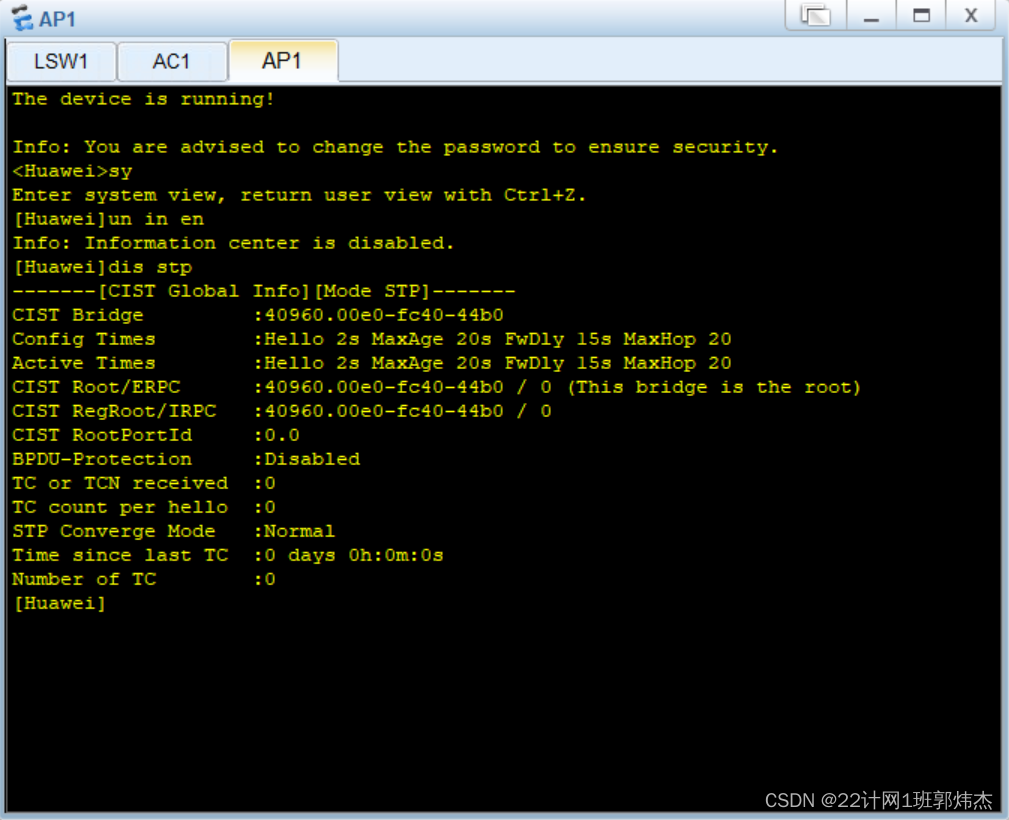

可用display stp查看地址

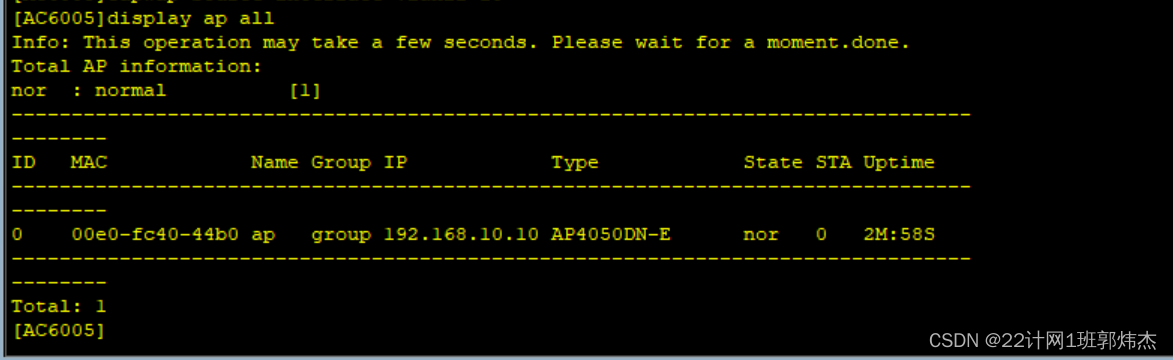

AC上查看AP的状态信息：
[AC6005]display ap all

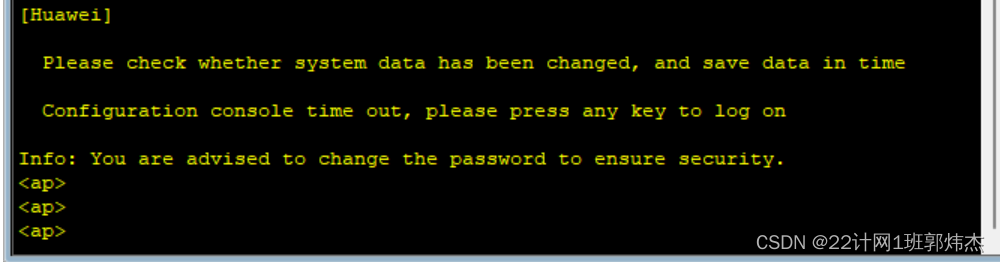

观察AP发生的变化：（AP的名称已经发生变化）

配置任务三：配置WLAN业务参数

1.创建SSID模板，并设置SSID的参数；

[AC6005]：wlan
[AC6005-wlan-view]ssid-profile name ssid # 创建SSID模板，并设置SSID参数
[AC6005-wlan-ssid-prof-ssid]ssid wlan

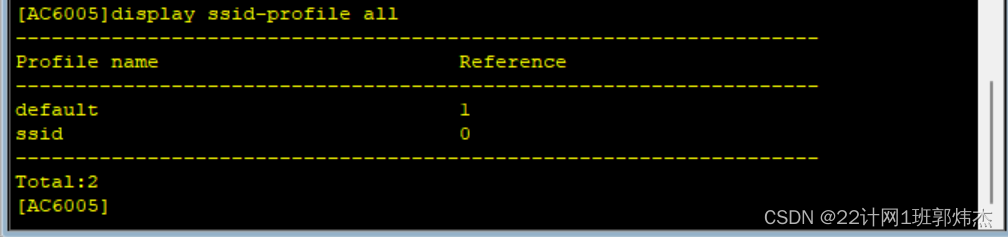

查看设备中的SSID模板：
[AC6005]display ssid-profile all

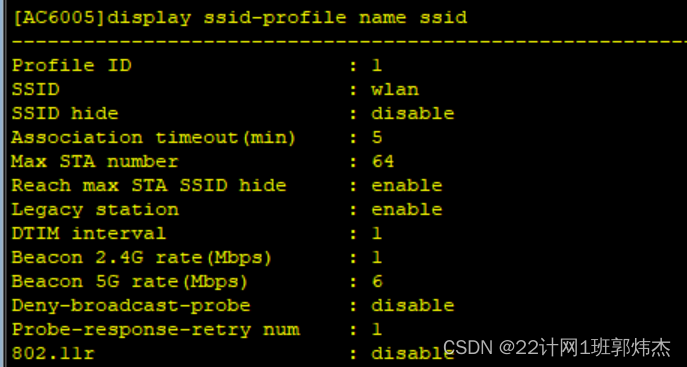

查看SSID模板的详细信息：
[AC6005]display ssid-profile name ssid

2.创建安全模板，并设置安全策略；

[AC6005]wlan
[AC6005-wlan-view]security-profile name sec # 创建安全模板，并设置安全策略
[AC6005-wlan-sec-prof-sec]security wpa-wpa2 psk pass-phrase work@123 aes

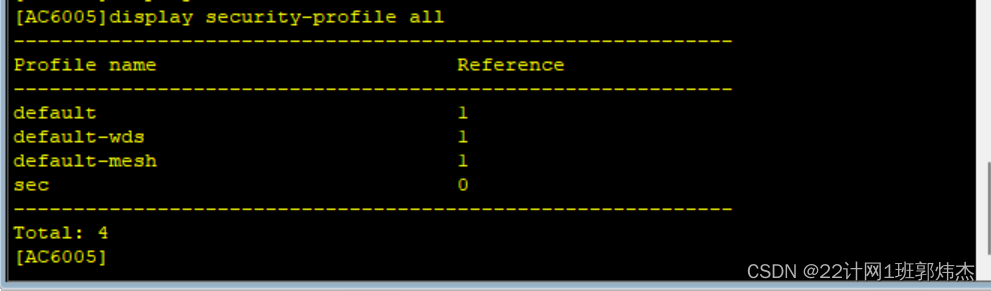

查看设备中的安全模板：

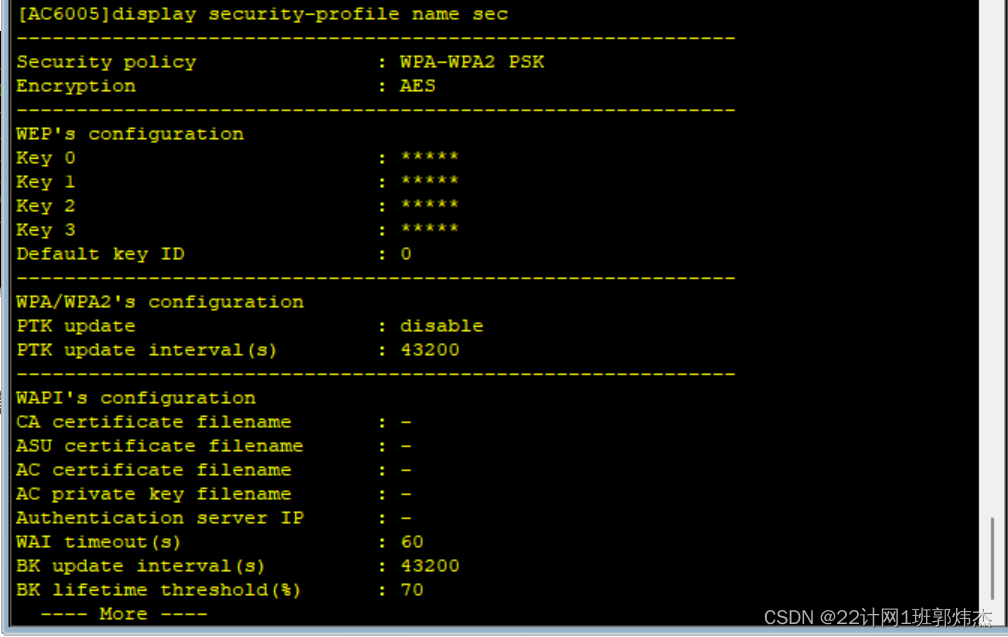

查看安全模板的详细信息：

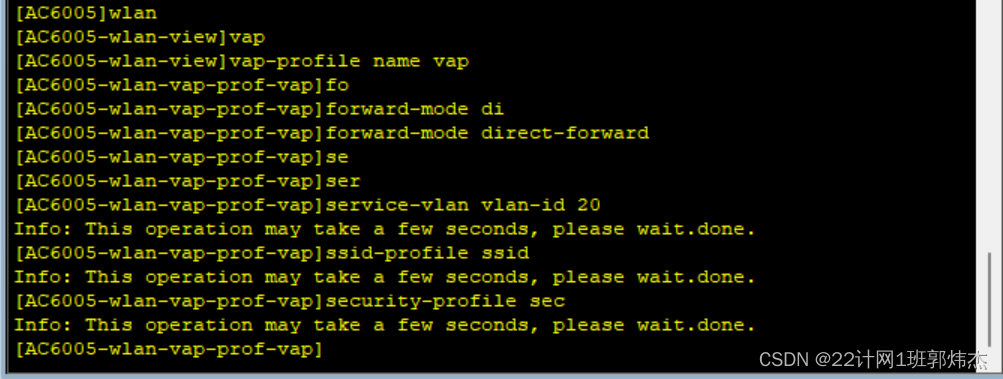

3.创建VAP模板，并设置数据转发模式，业务VLAN，应用SSID模板和安全模板；

[AC6005]wlan
[AC6005-wlan-view]vap-profile name vap # 创建VAP模板，并设置参数
[AC6005-wlan-vap-prof-vap]forward-mode direct-forward
[AC6005-wlan-vap-prof-vap]service-vlan vlan-id 20
[AC6005-wlan-vap-prof-vap]ssid-profile ssid
[AC6005-wlan-vap-prof-vap]security-profile sec

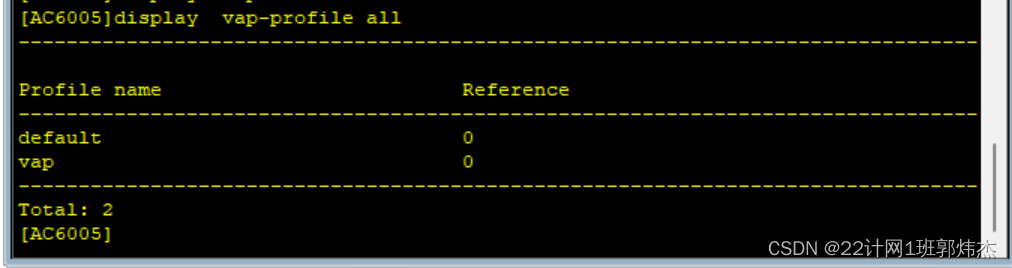

查看设备中的VAP模板：
display vap-profile all

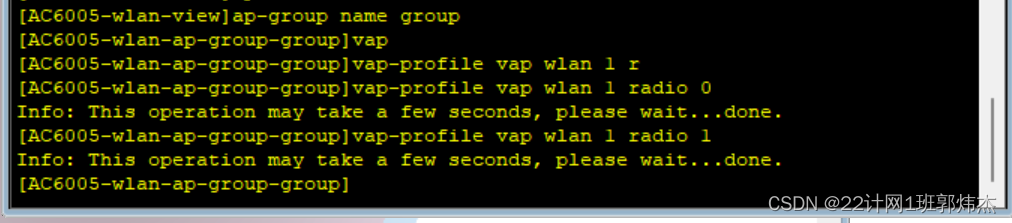

4.AP组中应用VAP模板。

[AC6005]wlan
[AC6005-wlan-view]ap-group name group # 在AP组中应用VAP模板
[AC6005-wlan-ap-group-group]vap-profile vap wlan 1 radio 0
[AC6005-wlan-ap-group-group]vap-profile vap wlan 1 radio 1

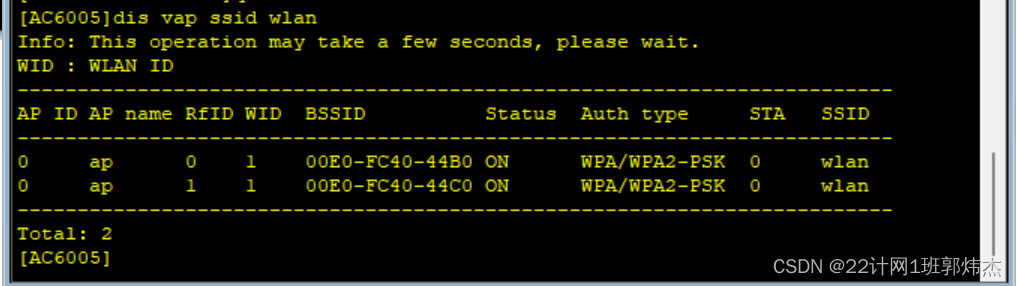

验证创建的VAP：
[AC6005]dis vap ssid wlan

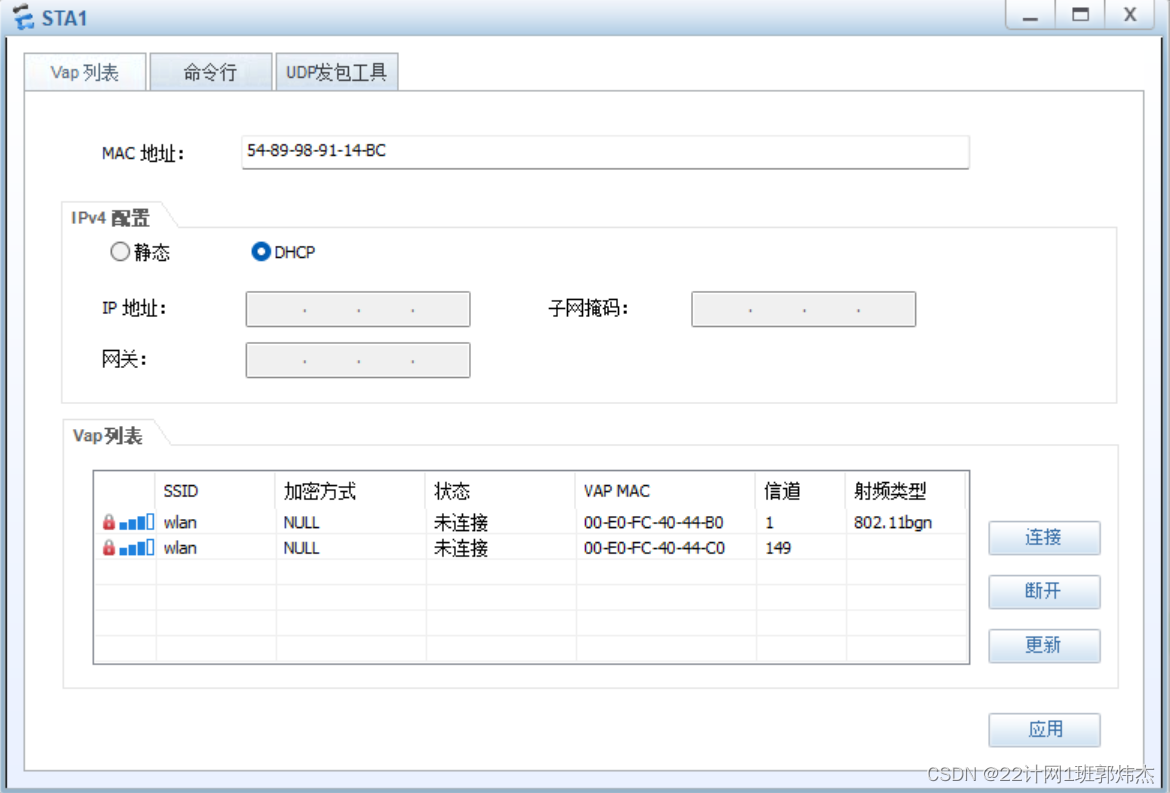

连接并输入密码：

AC上查看已连接的STA:
[AC6005]display station ssid wlan

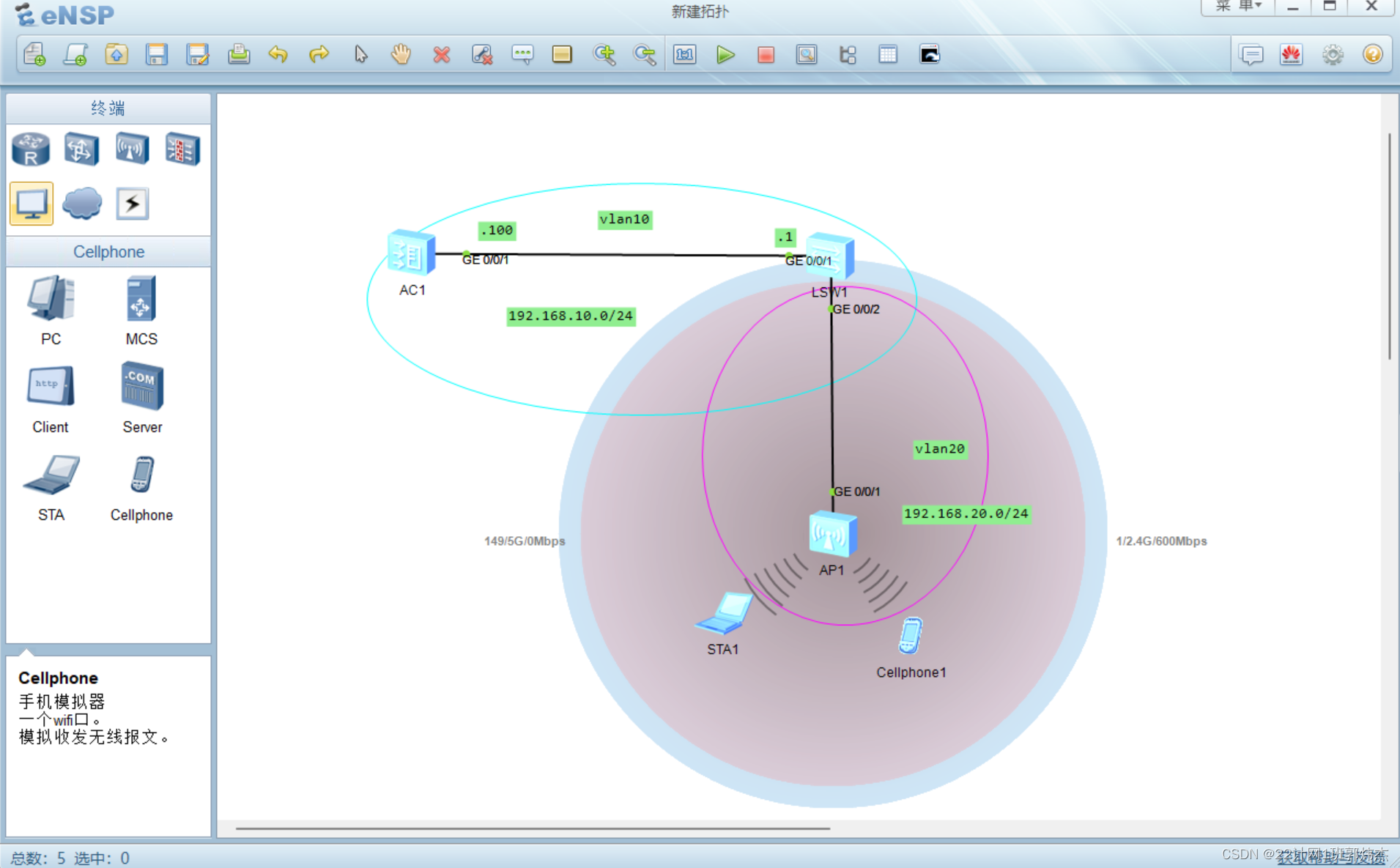

查看拓扑图：

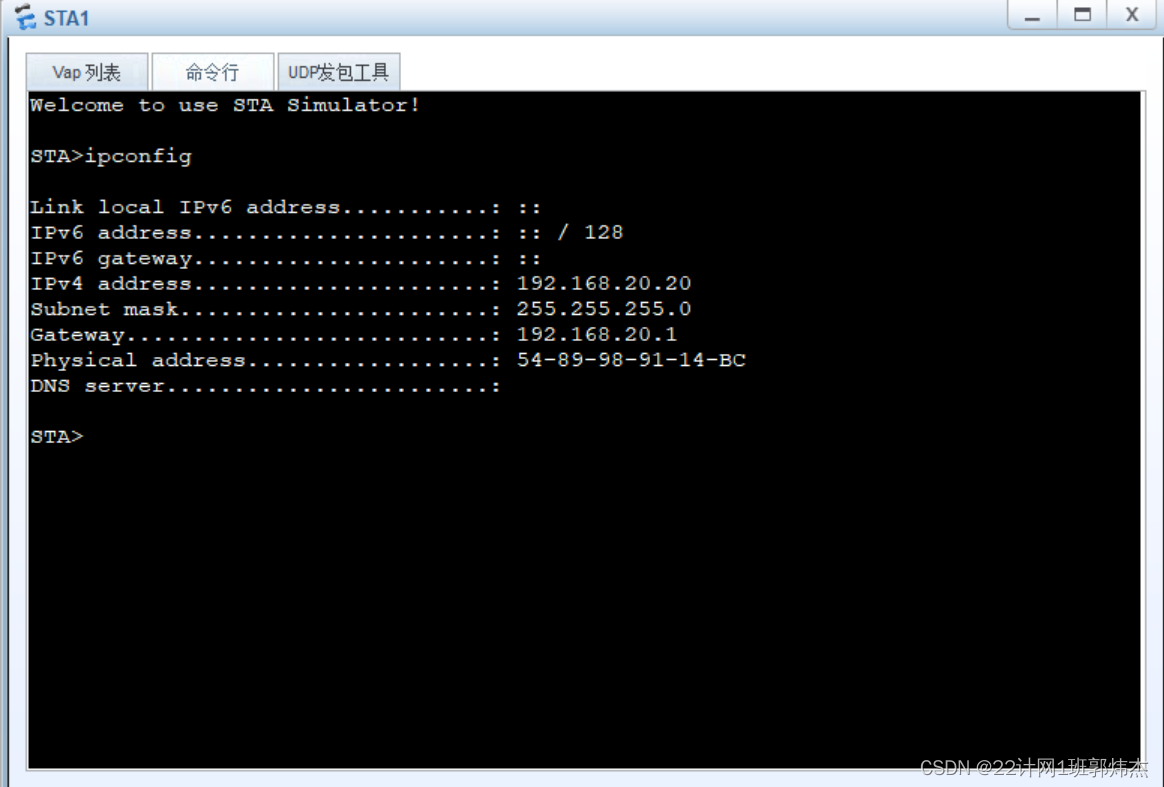

在STP可查看IP地址信息：

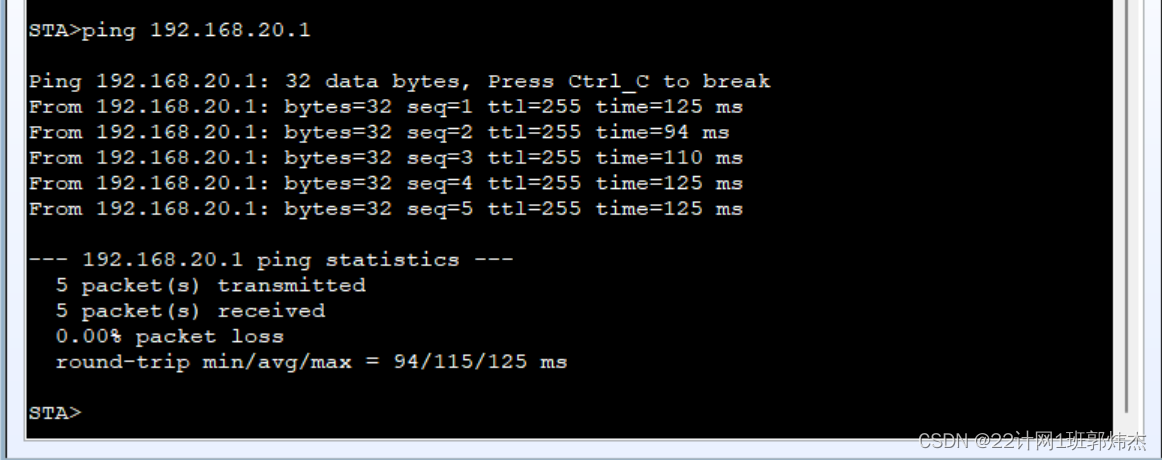

可验证STA的连通性：
