实验名称：

配置OSPF多区域

实验要求：

全网设备运行 OSPF 协议

R1和R2 属于 OSPF 区域 12

R2、R3、R4、R5 属于 OSPF 骨干区域

R5、R6 属于 OSPF 区域 56

配置 R1-R2 之间的链路为 “点到点”网络类型

配置 R5 为 OSPF 区域 56 的 DR，没有 BDR

确保 PC-1 和 PC-2 可以互通

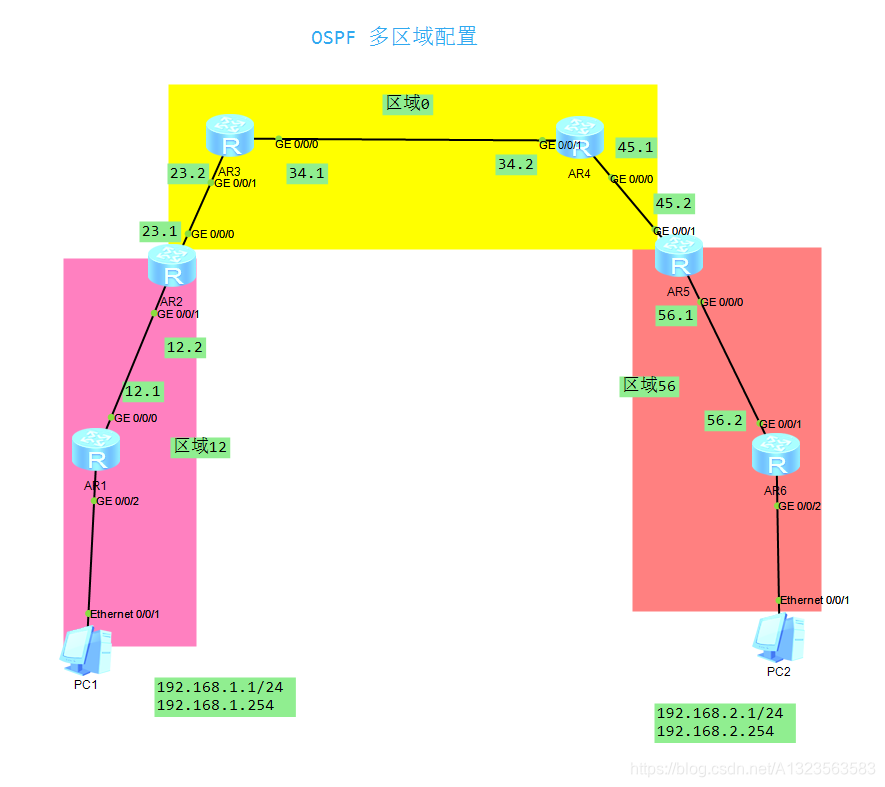

实验拓扑：

配置步骤：

    //R1的配置
     ospf 1 router-id 1.1.1.1
           area 12
             network 192.168.1.0 0.0.0.255
             network 192.168.2.0 0.0.0.255
    //R2的配置
     ospf 1 router-id 2.2.2.2
           area 0
             network 192.168.23.0 0.0.0.255
    area 12
             network 192.168.12.0 0.0.0.255
    //R3的配置
      ospf 1 router-id 3.3.3.3
            area 0
             network 192.168.23.0 0.0.0.255
             network 192.168.34.0 0.0.0.255
    //R4的配置
     ospf 1 router-id 4.4.4.4
