STP MSTP

生成树协议 ，Spanning Tree Protocol



广播风暴：

• 交换机工作原理，根据MAC地址表发送数据帧，如果地址未知则广播
• 如果交换机接收到广播帧也会向所有端口发送
• 当网络中存在物理环路，就会产生广播风暴

生成树协议概述：

• 路径上断开环路，防止广播风暴的产生
• 当线路故障，阻塞端口被激活，恢复通信，起备份线路作用

生成树算法分为3个步骤:

• -每个广播域选择根网桥( Root Bridge )
• -每个非根网桥选择根端口( Root Port)
• -每个网段上选择指定端口( Designated Port)
• 剩下的，就是阻塞端口（ALTE）

选择根网桥：

• 交换机之间选择BID值最小的交换机作为网络中的根网桥
• 网桥ID ( BID)-网桥ID是唯一的



网桥优先级（ 2字节）

网桥的MAC地址（6字节 ）

• 取范:0 ~65535
• 缺省值: 32768





选择根端口：

• 到根网桥最低的根路径成本
• 直连的网桥ID最小
• 端口标识最小

路径成本,默认情况下干兆链路成本为20000 ,百兆链路为200000

端口标识( Port Identifier )

端口标识越小越优先,由端口优先级和端口号两部分组成,端口优先级可配置,默认值128

端口优先级（1字节）

端口号（1字节）



• 取值范围: 0 ~ 240
• 步长: 16

选择 指定端口：

• 根路径成本较低
• 所在的交换机的网桥ID的值较小
• 端口标识的值较小

BPDU 选择根网桥

• 使用组播发送桥协议数据单元 （BPDU）

类型：

• 配置BPDU
• 拓扑变更通告（TCN）BPDU

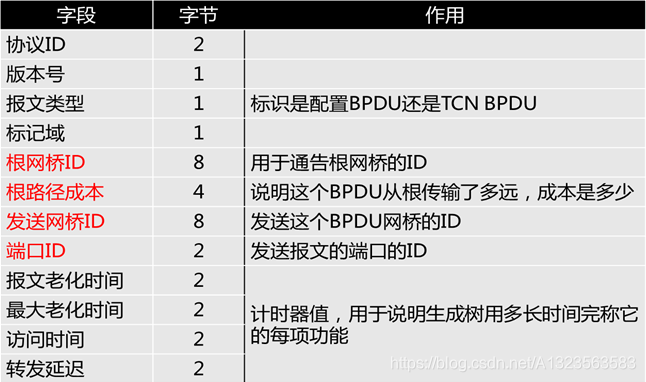

PBDU 报文字段：

•  当交换机启动时，假定自己是根网桥 ，在向外发送的BPDU中根网桥ID字段填写自己的网桥ID
• 当收到其他交换机发出的BPDU后，比较网桥ID，选择较小的添加到根网桥ID 中
• 全网所有交换机接收到全部的BPDU并作比较后，选择出唯一的一个根网桥

STP 的收敛 ：
