路由 与路由器

路由设备：

• 三层交换
• 路由器

路由：

• 将数据包从一个网络发送到另一个网络

路由器：

• 将数据包从一个网络发送到另一个网络的设备

路由器工作原理：

• 根据路由表选择最佳的路径

路由表的形成：

• 直连路由
  • 由链路层协议发现的路由
  • 配置接口IP地址
  • 并且接口状态up
• 静态路由
  • 由网络管理员手动配置的路由
  • 通信双方的路由器都要配置
• 默认路由是一种特殊的静态路由
  • 默认路由目标网络为 0.0.0.0 0.0.0.0
  • ip route-static 0.0.0.0 0.0.0.0 192.168.3.1
  • 防止路由环路
• 动态路由
  • 由动态路由协议发现的路由（rip ospf bgp）

配置案例：

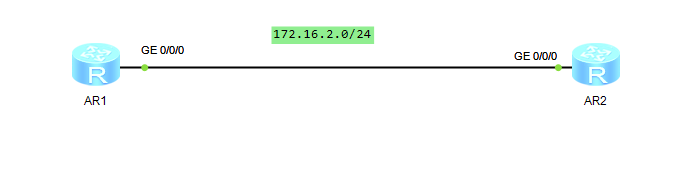

直连路由：

AR1:


[Huawei]sys
[Huawei]sysname AR1
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 172.16.2.1 24

AR2:


[Huawei]sys
[Huawei]sysname AR2
[AR2]interface GigabitEthernet 0/0/0
[AR2-GigabitEthernet0/0/0]ip address 172.16.2.2 24

 两台路由器互相ping 通

[AR1]ping 172.16.2.2
  PING 172.16.2.2: 56  data bytes, press CTRL_C to break
    Reply from 172.16.2.2: bytes=56 Sequence=1 ttl=255 time=20 ms
    Reply from 172.16.2.2: bytes=56 Sequence=2 ttl=255 time=20 ms
    Reply from 172.16.2.2: bytes=56 Sequence=3 ttl=255 time=30 ms
    Reply from 172.16.2.2: bytes=56 Sequence=4 ttl=255 time=30 ms
    Reply from 172.16.2.2: bytes=56 Sequence=5 ttl=255 time=20 ms

  --- 172.16.2.2 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 20/24/30 ms

<R2>ping 172.16.2.1
  PING 172.16.2.1: 56  data bytes, press CTRL_C to break
    Reply from 172.16.2.1: bytes=56 Sequence=1 ttl=255 time=20 ms
    Reply from 172.16.2.1: bytes=56 Sequence=2 ttl=255 time=20 ms
    Reply from 172.16.2.1: bytes=56 Sequence=3 ttl=255 time=30 ms
    Reply from 172.16.2.1: bytes=56 Sequence=4 ttl=255 time=20 ms
    Reply from 172.16.2.1: bytes=56 Sequence=5 ttl=255 time=30 ms

  --- 172.16.2.1 ping statistics ---
    5 packet(s) transmitted
    5 packet(s) received
    0.00% packet loss
    round-trip min/avg/max = 20/24/30 ms

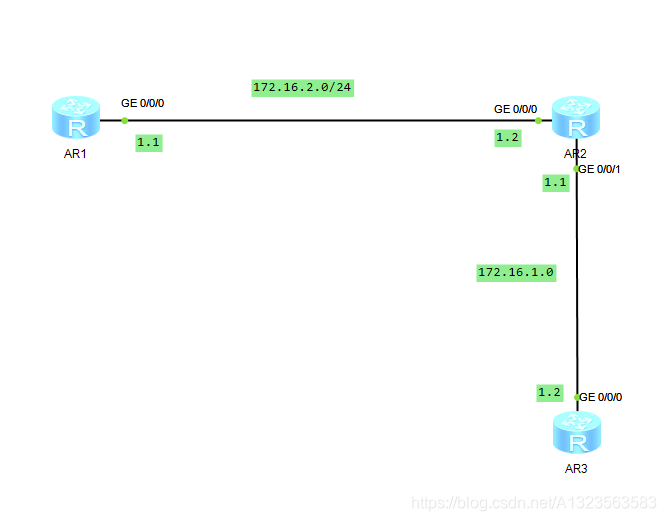

配置静态路由：

实现不同网段互通



[AR1]ip route-static 172.16.1.0 24 172.16.2.2

[AR3]ip route-static 172.16.2.0 24 172.16.1.1
