VLAN（虚拟局域网）用于分割广播域，提高网络性能和安全性。它基于端口划分，包括Access、Trunk和Hybrid三种端口模式。Access端口用于终端通信，添加或移除VLAN Tag；Trunk端口在交换机间通信，允许多个VLAN数据帧通过；Hybrid端口则更灵活，可以控制VLAN标签的添加或删除。配置VLAN有助于实现特定网络拓扑和访问控制需求。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

虚拟局域网，Virtual LAN

分隔广播域，提高网络性能，提高网络安全性。
解释：

是物理设备上连接的不受物理位置限制的逻辑组
作用：
交换机分割了冲突域，但不能分割广播域
随着交换机端口数量的增多，物理中广播增多，降低了网络的效率
为了分割广播域，引入了VLAN
通常基于端口划分

标准以太网帧

DA	SA	Type	Date	CRC

VLAN 帧格式

可以通过Tag区分不同VLAN

DA	SA	Tag	Type	Date	CRC

Tag 包含VLAN ID字段（12bit）,可标识的VLAN为4096个。
CRC带有IEEE802.1Q标记的以太网帧

PVID

PVID表示端口所属的VLAN
默认情况下，交换机所有端口的PVID都是 1

Access端口模式

交换机和终端之间通信的端口模式
接入链路
Access 端口在收到数据后会添加VLAN Tag，发送数据是会删除VLAN Tag
VLAN ID 和端口的PVID 相同

相关配置如下：

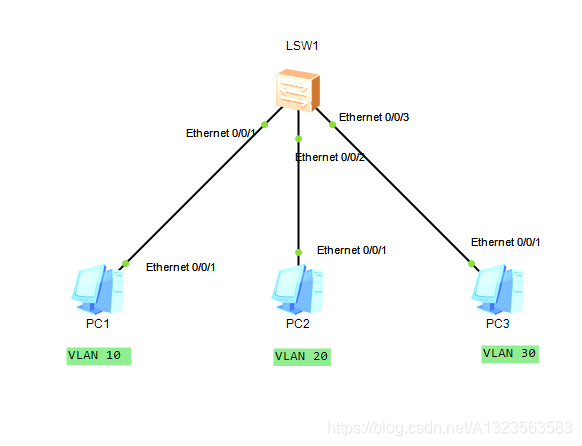

在这里插入图片描述 1）创建VLAN 10、20、30

<Huawei>system-view
[Huawei]vlan 10
[Huawei]vlan 20
[Huawei]vlan 30

2）将端口加入VLAN

[Huawei]interface Ethernet 0/0/1
[Huawei-Ethernet0/0/1]port link-type access
[Huawei-Ethernet0/0/1]port default vlan 10
[Huawei]interface Ethernet 0/0/2
[Huawei-Ethernet0/0/1]port link-type access
[Huawei-Ethernet0/0/1]port default vlan 20
[Huawei]interface Ethernet 0/0/3
[Huawei-Ethernet0/0/1]port link-type access
[Huawei-Ethernet0/0/1]port default vlan 30

3）查看VLAN信息

[Huawei]display  vlan

The total number of vlans is : 4
--------------------------------------------------------------------------------
U: Up;         D: Down;         TG: Tagged;         UT: Untagged;
MP: Vlan-mapping;               ST: Vlan-stacking;
#: ProtocolTransparent-vlan;    *: Management-vlan;
--------------------------------------------------------------------------------

VID  Type    Ports
--------------------------------------------------------------------------------
1    common  UT:Eth0/0/4(D)     Eth0/0/5(D)     Eth0/0/6(D)     Eth0/0/7(D)
                Eth0/0/8(D)     Eth0/0/9(D)     Eth0/0/10(D)    Eth0/0/11(D)
                Eth0/0/12(D)    Eth0/0/13(D)    Eth0/0/14(D)    Eth0/0/15(D)
                Eth0/0/16(D)    Eth0/0/17(D)    Eth0/0/18(D)    Eth0/0/19(D)
                Eth0/0/20(D)    Eth0/0/21(D)    Eth0/0/22(D)    GE0/0/1(D)
                GE0/0/2(D
