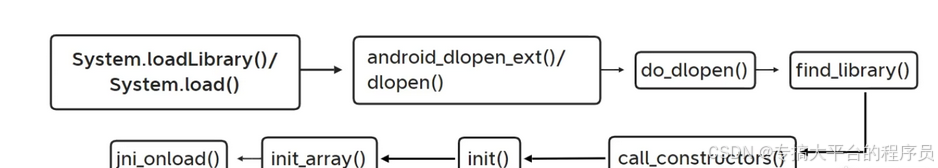

0.一个so的加载流程

首先在java层肯定是要去调用so层文件,本篇重点讲解native层的加载流程，此处不再赘述。

1.了解dlopen函数/android_dlopen_ext()

“Dynamic Link” 动态装载库，我们会想到windows系统中，存在加载dll文件的动态加载类型，在linux中，类似的文件就是.so文件了，而加载文件的重要函数就是dlopen。

dlopen系列函数

dlopen：该函数将打开一个新库，并把它装入内存。该函数主要用来加载库中的符号，这些符号在编译的时候是不知道的。这种机制使得在系统中添加或者删除一个模块时，都不需要重新进行编译。

函数原型

1	`void` `dlopen(const` `char` `filename,` `int` `flag);`

第一个参数是头文件所在的文件名，也就是so文件，第二个标志参数有很多，例如有RTLD_NOW和RTLD_LAZY立即计算和需要时计算，以及RTLD_GLOBAL使得那些在以后才加载的库可以获得其中的符号。方式就是dlopen返回的句柄作为dlsym()的第一个参数，获取符号在库中的地址。

android_dlopen_ext()函数

此函数作为安卓平台上特有的函数是dlopen函数的拓展版本，进一步增强了dlopen函数的功能

函数原型

1	`void* android_dlopen_ext(const` `char* path,` `int` `flag,` `const` `void* ext_data);`

可以看到在原函数基础上增加了ext_data参数

参照源码可以大致了解增强的功能，其中大部分功能与第二个参数flag中的一些功能标志位相关联

typedef struct {

/** A bitmask of `ANDROID_DLEXT_` enum values. */

uint64_t flags;

/** Used by `ANDROID_DLEXT_RESERVED_ADDRESS` and `ANDROID_DLEXT_RESERVED_ADDRESS_HINT`. */

void* _Nullable reserved_addr;

/** Used by `ANDROID_DLEXT_RESERVED_ADDRESS` and `ANDROID_DLEXT_RESERVED_ADDRESS_HINT`. */

size_t reserved_size;

/** Used by `ANDROID_DLEXT_WRITE_RELRO` and `ANDROID_DLEXT_USE_RELRO`. */

int relro_fd;

/** Used by `ANDROID_DLEXT_USE_LIBRARY_FD`. */

int library_fd;

/** Used by `ANDROID_DLEXT_USE_LIBRARY_FD_OFFSET` */

off64_t library_fd_offset;

/** Used by `ANDROID_DLEXT_USE_NAMESPACE`. */

struct android_namespace_t* _Nullable library_namespace;

} android_dlextinfo;

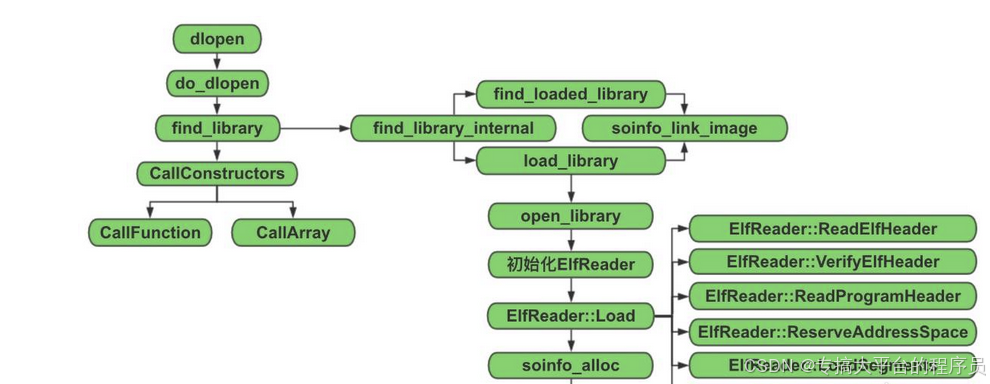

dlopen函数后的流程

2.do_dlopen 函数

此版本为安卓4源码分析，最新版本的安卓号的加载流程在代码量上有进一步的提升，但是基础原理类似。

上面的dlopen函数只是一个引子，真正的核心功能代码实现在do_dlopen函数中

void* dlopen(const char* filename, int flags) {

ScopedPthreadMutexLocker locker(&gDlMutex);

soinfo* result = do_dlopen(filename, flags);

if (result == NULL) {

__bionic_format_dlerror("dlopen failed", linker_get_error_buffer());

return NULL;

}

return result;

}

soinfo* do_dlopen(const char* name, int flags) {

//判断传入标志的类型

if ((flags & ~(RTLD_NOW|RTLD_LAZY|RTLD_LOCAL|RTLD_GLOBAL)) != 0) {

DL_ERR("invalid flags to dlopen: %x", flags);

return NULL;

}

//内存保护权限设置此处为可读可写，目的是在加载find_library函数后可以对soinfo结构体的内容进行修改

set_soinfo_pool_protection(PROT_READ | PROT_WRITE);

soinfo* si = find_library(name); //这里返回了so信息链

if (si != NULL) {

si->CallConstructors(); //这里执行了此构造方法

}

//在这里就没有可写权限了

set_soinfo_pool_protection(PROT_READ);

return si;

}

此函数的类型为soinfo指针，soinfo代表的含义是“进程加载的so链”，其中包含了已经被加载的so 的信息。这里所返回的值也是si——进程加载的so链。

其中涉及的主要两步函数为find_library和CallConstructor下面会继续介绍。

3.find_library函数

find_library函数传入参数后也会进行进一步的函数调用，流程见注释

static soinfo *find_loaded_library(const char *name)

{

soinfo *si;

const char *bname;

// TODO: don't use basename only for determining libraries

// http://code.google.com/p/android/issues/detail?id=6670

bname = strrchr(name, '/'); //分割so文件的名称

bname = bname ? bname + 1 : name;

for (si = solist; si != NULL; si = si->next) {//递归查找是否存在so文件名称

if (!strcmp(bname, si->name)) {

return si;

}

return NULL;

}

static soinfo* find_library_internal(const char* name) {

if (name == NULL) {

return somain; //返回共享库

}

soinfo* si = find_loaded_library(name);

if (si != NULL) {

if (si->flags & FLAG_LINKED) {// 前者检查是否有flag标志字段，后者检查是否被链接

return si; //如果被链接就直接加载

}

DL_ERR("OOPS: recursive link to \"%s\"", si->name);

//报错递归链接错误。

//【递归链接：在动态库的加载过程中，如果同一个库被多次请求加载，可能会发生递归链接。通常这是不希望发生的情况，因为这会导致循环依赖或重复加载的错误。】

return NULL;

}

TRACE("[ '%s' has not been loaded yet. Locating...]", name);

//发现未被加载后会通过load_library重新加载

si = load_library(name); //load_library的函数在下面介绍

if (si == NULL) { //如果再次加载仍为null 则返回null

return NULL;

}

// At this point we know that whatever is loaded @ base is a valid ELF

// shared library whose segments are properly mapped in.

//返回了基址，大小和名称

TRACE("[ init_library base=0x%08x sz=0x%08x name='%s' ]",

si->base, si->size, si->name);

//通过此函数

if (!soinfo_link_image(si)) {//此函数实现了动态链接库中section信息解析。

munmap(reinterpret_cast<void*>(si->base), si->size);

soinfo_free(si);

return NULL;

}

return si;

}

static soinfo* find_library(const char* name) {

soinfo* si = find_library_internal(name);

if (si != NULL) {

si->ref_count++;

}

return si;

}

load_library()函数加载【待补充】

涉及知识点：elf文件格式，文件分区的加载

4.call_constructors 函数

此函数根据上面的soinfo链接映像函数分析的section动态节区中的信息，获取共享库依赖的所有的so文件名，所有的依赖库初始化完成后，执行init_func、init_array方法初始化该动态库。

void soinfo::CallConstructors() {

if (constructors_called) {

return;

}

// We set constructors_called before actually calling the constructors, otherwise it doesn't

// protect against recursive constructor calls. One simple example of constructor recursion

// is the libc debug malloc, which is implemented in libc_malloc_debug_leak.so:

// 1. The program depends on libc, so libc's constructor is called here.

// 2. The libc constructor calls dlopen() to load libc_malloc_debug_leak.so.

// 3. dlopen() calls the constructors on the newly created

// soinfo for libc_malloc_debug_leak.so.

// 4. The debug .so depends on libc, so CallConstructors is

// called again with the libc soinfo. If it doesn't trigger the early-

// out above, the libc constructor will be called again (recursively!).

constructors_called = true;

if ((flags & FLAG_EXE) == 0 && preinit_array != NULL) {

// The GNU dynamic linker silently ignores these, but we warn the developer.

PRINT("\"%s\": ignoring %d-entry DT_PREINIT_ARRAY in shared library!",

name, preinit_array_count);

}

//确保库已被初始化加载

if (dynamic != NULL) {

for (Elf32_Dyn* d = dynamic; d->d_tag != DT_NULL; ++d) {

if (d->d_tag == DT_NEEDED) {

const char* library_name = strtab + d->d_un.d_val;

TRACE("\"%s\": calling constructors in DT_NEEDED \"%s\"", name, library_name);

find_loaded_library(library_name)->CallConstructors();

}

TRACE("\"%s\": calling constructors", name);

//最后进行初始化函数的执行

// DT_INIT should be called before DT_INIT_ARRAY if both are present.

CallFunction("DT_INIT", init_func);

CallArray("DT_INIT_ARRAY", init_array, init_array_count, false);

}

5.init 和 init_array函数

函数简介

这两个函数是so文件在被加载或者卸载时自动执行的函数，用于初始化的操作，其中init函数优先于init_array函数。作为so层加载很早的函数，可以通过实现hook他来绕过一些关键的检测点。

也正是因为加载过早且初始化后只加载一次，我们如果直接去hook是无法get到的，通过上面的流程我们知道了这两个函数是在call_constructors中进行加载，我们就可以通过逆向hook相关的native函数进行加载hook。通过在android_dlopen_ext加载过程中进行hook操作。

关键突破口

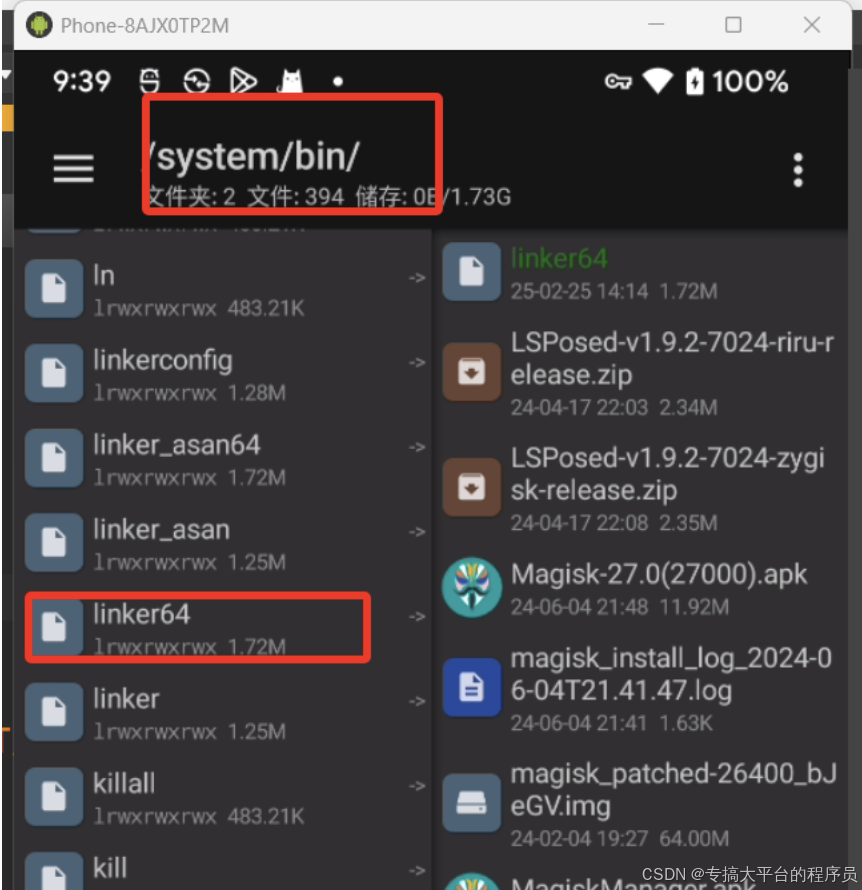

这里有一步很关键的操作，关于call_constructors 函数，call_constructors 是在共享库加载时被调用的函数。意思就是他是存储在安卓本机中的本地链接库函数，而他的位置文件具体就在/system/bin/linker64中，我们将他从手机上pull下来进行反编译并查找相关函数可以看到。

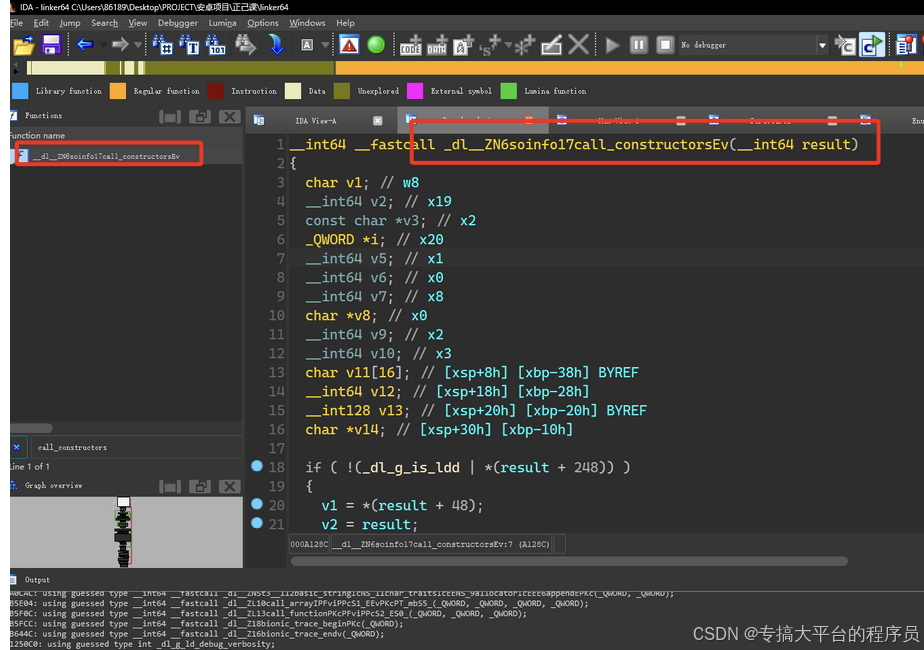

反编译的结果与我们上文看到的函数功能接近。

__int64 __fastcall _dl__ZN6soinfo17call_constructorsEv(__int64 result)

{

char v1; // w8

__int64 v2; // x19

const char *v3; // x2

_QWORD *i; // x20

__int64 v5; // x1

__int64 v6; // x0

__int64 v7; // x8

char *v8; // x0

__int64 v9; // x2

__int64 v10; // x3

char v11[16]; // [xsp+8h] [xbp-38h] BYREF

__int64 v12; // [xsp+18h] [xbp-28h]

__int128 v13; // [xsp+20h] [xbp-20h] BYREF

char *v14; // [xsp+30h] [xbp-10h]

if ( !(_dl_g_is_ldd | *(result + 248)) )

{

v1 = *(result + 48);

v2 = result;

*(result + 248) = 1;

if ( (v1 & 4) == 0 && *(result + 136) && (_dl_g_ld_debug_verbosity & 0x80000000) == 0 )

{

if ( (*(result + 432) & 1) != 0 )

v3 = *(result + 448);

else

v3 = (result + 433);

_dl__Z10linker_logiPKcz(0xFFFFFFFFLL, "\"%s\": ignoring DT_PREINIT_ARRAY in shared library!", v3);

}

for ( i = *(v2 + 288); i; i = *i )

_dl__ZN6soinfo17call_constructorsEv(i[1]);

if ( (*(v2 + 48) & 0x10) == 0 )

{

_dl__ZNSt3__112basic_stringIcNS_11char_traitsIcEENS_9allocatorIcEEEC2IDnEEPKc(v11, "calling constructors: ");

if ( (*(v2 + 432) & 1) != 0 )

v5 = *(v2 + 448);

else

v5 = v2 + 433;

v6 = _dl__ZNSt3__112basic_stringIcNS_11char_traitsIcEENS_9allocatorIcEEE6appendEPKc(v11, v5);

v7 = *(v6 + 16);

v13 = *v6;

v14 = v7;

*(v6 + 8) = 0LL;

*(v6 + 16) = 0LL;

*v6 = 0LL;

if ( (v13 & 1) != 0 )

v8 = v14;

else

v8 = &v13 + 1;

_dl__Z18bionic_trace_beginPKc(v8);

if ( (v13 & 1) != 0 )

_dl__ZdlPv(v14);

if ( (v11[0] & 1) != 0 )

_dl__ZdlPv(v12);

}

if ( (*(v2 + 432) & 1) != 0 )

v9 = *(v2 + 448);

else

v9 = v2 + 433;

_dl__ZL13call_functionPKcPFviPPcS2_ES0_("DT_INIT", *(v2 + 184), v9);

if ( (*(v2 + 432) & 1) != 0 )

v10 = *(v2 + 448);

else

v10 = v2 + 433;

result = _dl__ZL10call_arrayIPFviPPcS1_EEvPKcPT_mbS5_("DT_INIT_ARRAY", *(v2 + 152), *(v2 + 160), v10);

if ( (*(v2 + 48) & 0x10) == 0 )

return _dl__Z16bionic_trace_endv(result);

}

return result;

}

hook init/init_array思路

通过hookandroid_dlopen_ext定位我们要hook的so文件，通过hook linker64中的 call_constructors函数可以修改init和init_array的流程。

这里需要注意的是关于偏移地址的查找，可以通过pie，ida等工具或者在linux环境中执行命令

$ readelf -d lib52pojie.so | grep INIT

0x000000000000000c (INIT) 0x12edc

0x0000000000000019 (INIT_ARRAY) 0x39b50

0x000000000000001b (INIT_ARRAYSZ) 8 (bytes)

var hooked = false;

function hook_call_constructor(soName){

console.log("hook_call_constructor ->",soName)

var symbols = Process.getModuleByName("linker64").enumerateSymbols();

var callConstructorAdd = null;//暂时先空置此地址

for(var index = 0;index < symbols.length;index++){

const symbol = symbols[index];

if(symbol.name.indexOf("__dl__ZN6soinfo17call_constructorsEv") != -1){

callConstructorAdd = symbol.address;

}

console.log("call_constructors的地址为："+ callConstructorAdd);

var isHooked = false;

Interceptor.attach(callConstructorAdd,{

onEnter: function(agrs){

if(!isHooked){

hook_init(soName);

hook_init_array(soName);

isHooked = true

}

},

onLeave: function(retval){

}

});

}

function hook_init(soName){

if(!hooked){

console.log("hook_init -> ",soName);

var targetSoAddr = Module.findBaseAddress(soName);

var init_proc_addr = targetSoAddr.add(0x12edc);

Interceptor.replace(init_proc_addr,new NativeCallback(function(){

console.log("init_proc 已hook");

},'void',[]));

}

function hook_init_array(soName){

if(!hooked){

console.log("hook_init_array ->",soName);

var targetSoAddr = Module.findBaseAddress(soName);

var init_array = targetSoAddr.add(0x12F38);

Interceptor.replace(init_array , new NativeCallback(function(){

console.log("init_array已hook");

},'void',[]));

//hooked = true ;

}

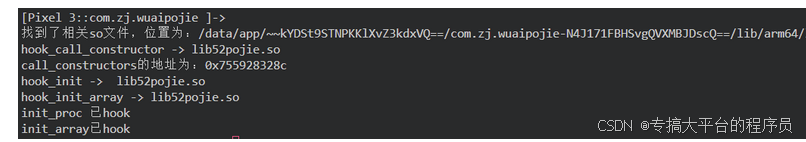

function main(){

hook_dlopen();

}

setImmediate(main);

6.JNI注册方法流程

理解静态注册与动态注册

静态注册

通过 JNIEXPORT 和 JNICALL 两个宏定义声明，在虚拟机加载 so 时发现上面两个宏定义的函数时就会链接到对应的 native 方法。

动态注册

通过 RegisterNatives 方法手动完成 native 方法和 so 中的方法的绑定，这样虚拟机就可以通过这个函数映射表直接找到相应的方法了。

流程如下。

通过RegisterNatives(JNI *env ,jclass clazz ,const JNINativeMethord *methord ,jint nmethods)函数，参数分别代表：java环境，java类的描述符，待注册的方法集合，待注册方法数量。

其中“待注册方法集合”是名为JNINativeMethord的结构体，内容如下

typedef struct {

const char* name; // native方法名

const char* signature; // 方法签名，例如()Ljava/lang/String;

void* fnPtr; // 函数指针

} JNINativeMethod;

这里的第二个参数为方法签名需要注意，类型为字符串，由一对小括号和若干签名符号组成，其中括号内写传入参数的签名符号，没有参数则不写，括号外写返回参数的签名符号。

签名符号	C/C++	java
V	void	void
Z	jboolean	boolean
I	jint	int
J	jlong	long
D	jdouble	double
F	jfloat	float
B	jbyte	byte
C	jchar	char
S	jshort	short
[Z	jbooleanArray	boolean[]
[I	jintArray	int[]
[J	jlongArray	long[]
[D	jdoubleArray	double[]
[F	jfloatArray	float[]
[B	jbyteArray	byte[]
[C	jcharArray	char[]
[S	jshortArray	short[]
L+完整包名+类名	jobject	class

实例：Java层函数String getText(int a,byte[] b)就是(I[B)Ljava/lang/String;

#include <jni.h>

#include <string>

std::string stringFromJNI(

JNIEnv* env,

jobject /* this */) {

std::string hello = "Hello from C++";

//env->FindClass()

return reinterpret_cast<const char *>(env->NewStringUTF(hello.c_str()));

}

std::string myFunc(JNIEnv *env, jobject thiz, jint i_param) {

// TODO: implement myFunc()

std::string retValue="input value is :===> ";

std::string temp;

temp=std::to_string(i_param);

retValue+=temp;

return reinterpret_cast<const char *>(env->NewStringUTF(retValue.c_str()));

}

JNINativeMethod methods ={

{"stringFromJNI","()Ljava/lang/String;",(void*)stringFromJNI},

{"myFunc","(I)Ljava/lang/String;",(void*)f1}//

};

jint JNI_OnLoad(JavaVM* vm,void* reserved){

JNIEnv *env=NULL;

if(vm->GetEnv((void**)&env,JNI_VERSION_1_6)!=JNI_OK){

return JNI_ERR;

}

jclass clazz = env->FindClass("com/example/myapplicationndk/MainActivity");

if(clazz==NULL){

return JNI_ERR;

}

jint iMethod=sizeof(methods)/ sizeof(methods[0]); //计算方法的数量

jint result=env->RegisterNatives(clazz,methods,iMethod);

if(result<0){

return JNI_ERR;

}

return JNI_VERSION_1_6;

}

可以看出，在动态加载的过程中，很关键的方法就是流程图中的RegisterNatives在这其中的参数有很多设置方法名的敏感信息。

通过hook查看动态注册

function find_RegisterNatives(params) {

// 在 libart.so 库中枚举所有符号（函数、变量等）

let symbols = Module.enumerateSymbolsSync("libart.so");

let addrRegisterNatives = null; // 用于存储 RegisterNatives 方法的地址

// 遍历所有符号来查找 RegisterNatives 方法

for (let i = 0; i < symbols.length; i++) {

let symbol = symbols[i]; // 当前遍历到的符号

// 检查符号名称是否符合 RegisterNatives 方法的特征

if (symbol.name.indexOf("art") >= 0 && //RegisterNatives 是 ART（Android Runtime）环境的一部分

symbol.name.indexOf("JNI") >= 0 && //RegisterNatives 是 JNI（Java Native Interface）的一部分

symbol.name.indexOf("RegisterNatives") >= 0 && //检查符号名称中是否包含 "RegisterNatives" 字样。

symbol.name.indexOf("CheckJNI") < 0) { //CheckJNI 是用于调试和验证 JNI 调用的工具，如果不过滤，会有两个RegisterNatives，而带有CheckJNI的系统一般是关闭的，所有要过滤掉

addrRegisterNatives = symbol.address; // 保存方法地址

console.log("RegisterNatives is at ", symbol.address, symbol.name); // 输出地址和名称

hook_RegisterNatives(addrRegisterNatives); // 调用hook函数

}

function hook_RegisterNatives(addrRegisterNatives) {

// 确保提供的地址不为空

if (addrRegisterNatives != null) {

// 使用 Frida 的 Interceptor hook指定地址的函数

Interceptor.attach(addrRegisterNatives, {

// 当函数被调用时执行的代码

onEnter: function (args) {

// 打印调用方法的数量

console.log("[RegisterNatives] method_count:", args[3]);

// 获取 Java 类并打印类名

let java_class = args[1];

let class_name = Java.vm.tryGetEnv().getClassName(java_class);

let methods_ptr = ptr(args[2]); // 获取方法数组的指针

let method_count = parseInt(args[3]); // 获取方法数量

// 遍历所有方法

//jni方法里包含三个部分：方法名指针、方法签名指针和方法函数指针。每个指针在内存中占用 Process.pointerSize 的空间（这是因为在 32 位系统中指针大小是 4 字节，在 64 位系统中是 8 字节）。为了提高兼容性，统一用Process.pointerSize，系统会自动根据架构来适配

for (let i = 0; i < method_count; i++) {

// 读取方法的名称、签名和函数指针

let name_ptr = Memory.readPointer(methods_ptr.add(i * Process.pointerSize * 3));//读取方法名的指针。这是每个方法结构体的第一部分，所以直接从起始地址读取。

let sig_ptr = Memory.readPointer(methods_ptr.add(i * Process.pointerSize * 3 + Process.pointerSize));//读取方法签名的指针。这是结构体的第二部分，所以在起始地址的基础上增加了一个指针的大小

let fnPtr_ptr = Memory.readPointer(methods_ptr.add(i * Process.pointerSize * 3 + Process.pointerSize * 2));//读取方法函数的指针。这是结构体的第三部分，所以在起始地址的基础上增加了两个指针的大小（Process.pointerSize * 2）。

// 将指针内容转换为字符串

let name = Memory.readCString(name_ptr);

let sig = Memory.readCString(sig_ptr);

// 获取方法的调试符号

let symbol = DebugSymbol.fromAddress(fnPtr_ptr);

// 打印每个注册的方法的相关信息

console.log("[RegisterNatives] java_class:", class_name, "name:", name, "sig:", sig, "fnPtr:", fnPtr_ptr, " fnOffset:", symbol, " callee:", DebugSymbol.fromAddress(this.returnAddress));

}

});

}

setImmediate(find_RegisterNatives); // 立即执行 find_RegisterNatives 函数
