直播间websocket协议破解还原

前言

现如今直播间协议很多已经很少使用http轮询的方式获取直播间的弹幕、礼物、关注等，在用的目前知道的是某音的直播，其他的一些app已经使用socket或者websoceket获取直播间的弹幕等，本次主要针对websocket提供协议破解思路。


抓包分析

本次抓包使用的Charles+postern进行抓包websocket，Charles配置简单，抓包方便。

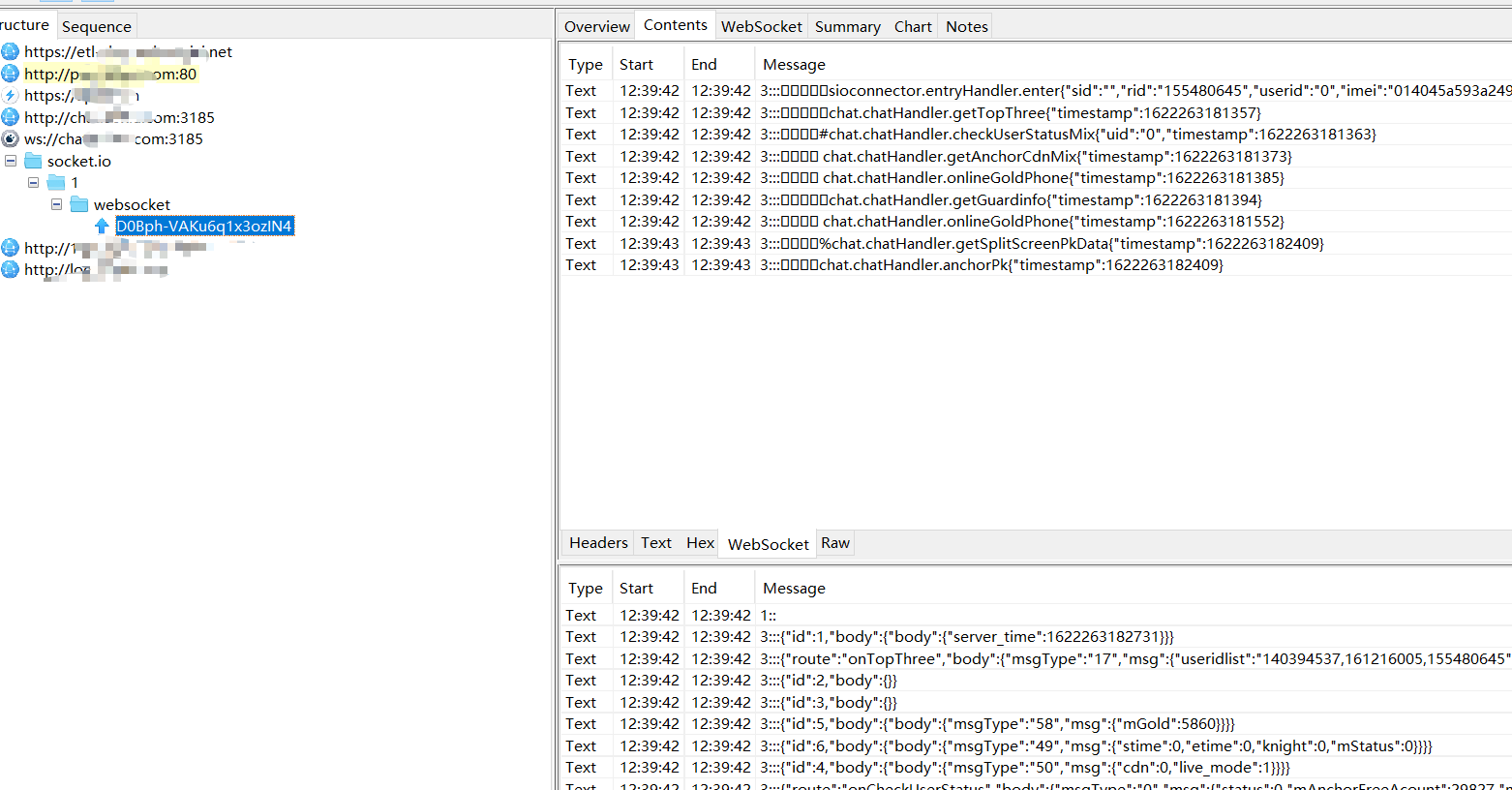

打开该app的直播间，在Charles中可以很清晰的看到，websocket发送的数据以及接受的推送信息。

1	ws://chat.**.com:3185

ws://也就是该websocket的明显特征，除过ws://还有wss://，而wss是对应ws的加密版本,类似http和https的关系。

脱壳分析定位

该app是经过加壳的，这里使用youpk进行脱壳，具体流程可看github,https://github.com/Youlor/Youpk

定位关键位置

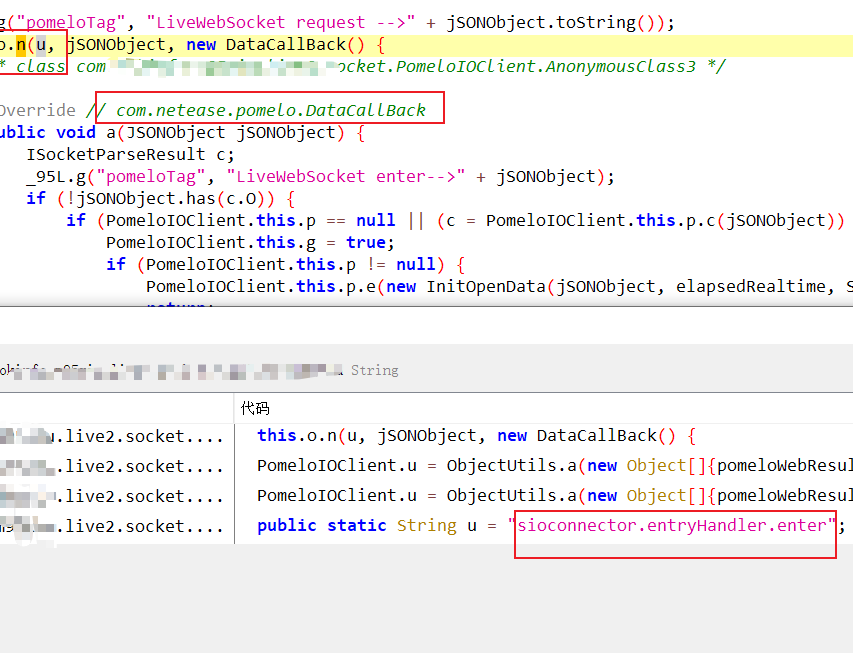

通过抓包的关键词ctor.entryHandler.enter在该app定位。


这个sdk就告诉我们所有了，com.netease.pomelo,通过相关资料

1	pomelo是网易12年底出品的一个基于node.js的游戏服务器框架，其设计初衷是游戏服务器， 不过在设计、开发完成后发现pomelo是个通用的分布式实时应用开发框架。

根据网易github，https://github.com/netease/pomelo-androidclient 相关资料，其使用socket.io进行发包，并且在logcat中可以很清晰的看到相关发送数据的日志。


但是在该数据包中直接发现有乱码，那就只能找该数据包的原始字节。

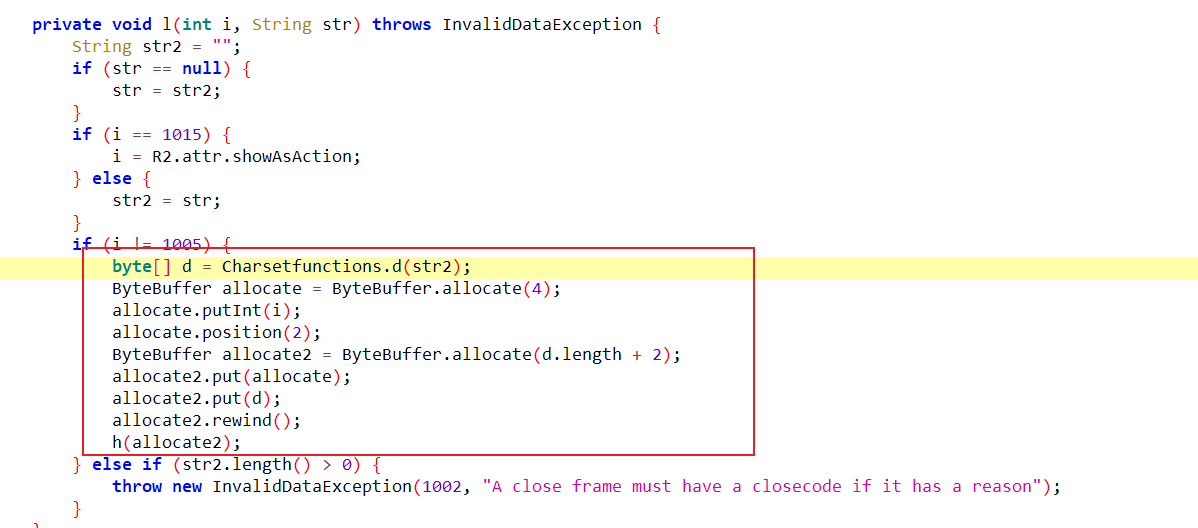

进一步的hook分析，定位到如下图位置。




通过frida进行hook打印该类，默认调用tostring方法

1 2 3 4 5

var FramedataImpl1 = Java.use("org.java_websocket.framing.FramedataImpl1")    FramedataImpl1.b.overload('boolean').implementation = function (q1) {        this.b(q1)        console.log(this)    }

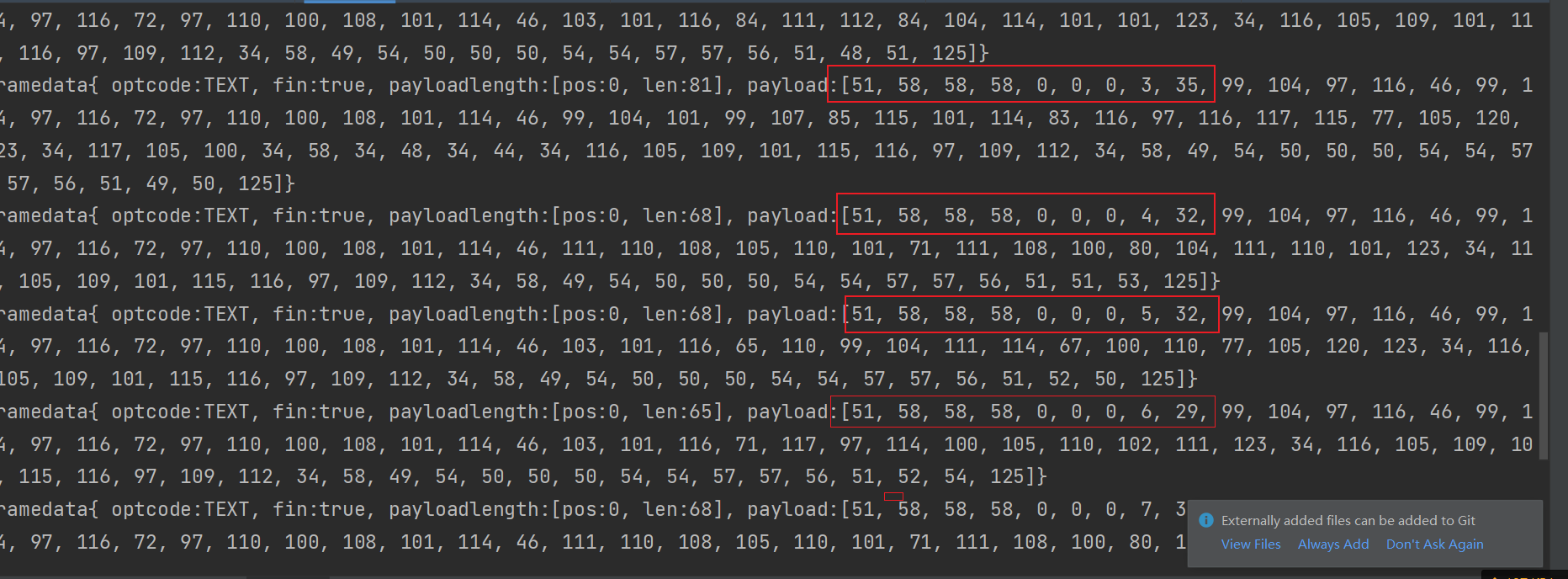

得出如下字节数组

1 2 3 4 5 6

//51, 58, 58, 58, 0, 0, 0, 1, 31, //51, 58, 58, 58, 0, 0, 0, 2, 28, //51, 58, 58, 58, 0, 0, 0, 3, 35, //51, 58, 58, 58, 0, 0, 0, 4, 32, //51, 58, 58, 58, 0, 0, 0, 5, 32, //50, 58, 58

剩下就是发现规律，包的顺序以及发那些包，其中
51, 58, 58, 58,就是3:::,50, 58, 58是2::,那些乱码的字符，也就是对应的后半部分的字节，其中包括了发包的顺序，从0-9等。

还原协议

使用python的websocket-client，进行还原直播间的协议通讯。
关于上述的字节，可以在java中使用base64进行编码，然后python中进行解码使用。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52

def send_msg(ws):     a = base64.b64decode('Mzo6OgAAAAEf')     enter = {"sid": "", "rid": str(room_id), "userid": "0",              "brand": "Redmi Note 8", "cores": 8, "memory": 5638, "screen": 1080, "trid": 666, "re_enter": 1,              "true_ip": "210*12*195*3", "sktime": 1622114102, "sign": sign,              "version_code": 507,              "is_intl_pack": "0", "channel": "9700288", "client_code_version": "23", "client_side": 2, "sys_sdk": 29,              "country_code": "CN", "pkg_channel": "9700288", "is_market": "1", "timestamp": 1622114101589}     ws.send(a + bytes('sioconnector.entryHandler.enter' + json.dumps(enter), encoding='utf8'))     b = base64.b64decode('Mzo6OgAAAAIc')     ws.send(b + bytes('chat.chatHandler.getTopThree' + json.dumps({"timestamp": 1622113988470}), encoding='utf8'))     c = base64.b64decode('Mzo6OgAAAAMj')     ws.send(c + bytes('chat.chatHandler.checkUserStatusMix' + json.dumps({"uid": "0", "timestamp": 1622113988484}),                       encoding='utf8'))     d = base64.b64decode('Mzo6OgAAAAQg')     ws.send(d + bytes('chat.chatHandler.getAnchorCdnMix' + json.dumps({"timestamp": 1622113988496}),                       encoding='utf8'))     e = base64.b64decode('Mzo6OgAAAAcg')     ws.send(e + bytes('chat.chatHandler.getGuardinfo' + json.dumps({"timestamp": 1622113988496}),                       encoding='utf8'))     f = base64.b64decode('Mzo6OgAAAAYd')     ws.send(f + bytes('chat.chatHandler.onlineGoldPhone' + json.dumps({"timestamp": 1622113988496}),                       encoding='utf8'))     while 1:         ws.send(b'2::')         sleep(1) def on_open(ws):     print('on_open', ws)     threading.Thread(target=send_msg, args=(ws,)).start() def on_message(ws, message):     print(message)     message = message[len('3:::'):]     print('on_message', message) def on_close(ws, close_status_code, close_reason):     print('on_close', ws, close_status_code, close_reason) def start_websocket(chat_url, token):     # websocket.enableTrace(True)     ws = websocket.WebSocketApp(         f"ws://{chat_url}/socket.io/1/websocket/{token}",         on_message=on_message,         on_open=on_open,         on_close=on_close     )     ws.run_forever()

小结

该直播app的直播间协议，在获取弹幕过程中，有部分数据是乱码形式，这部分就可以使用hook将其发送的数据以字节的形式拿到，在通过对比发送字节的不同，构造其发送的数据，最后完成协议还原。
