SPI协议以及STM32SPI的架构和特性

SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省了空间，提供方便，主要应用在EEPROM,FLASH,实时时钟，AD转换器还有数字信号处理直接。

SPI接口一般使用四根线：

MISO,主设备数据输入，从设备数据输出

MOSI,主设备数据输出，从设备数据输入

SCLK,时钟信号，由主设备产生

CS,从设备片选信号，由主设备控制

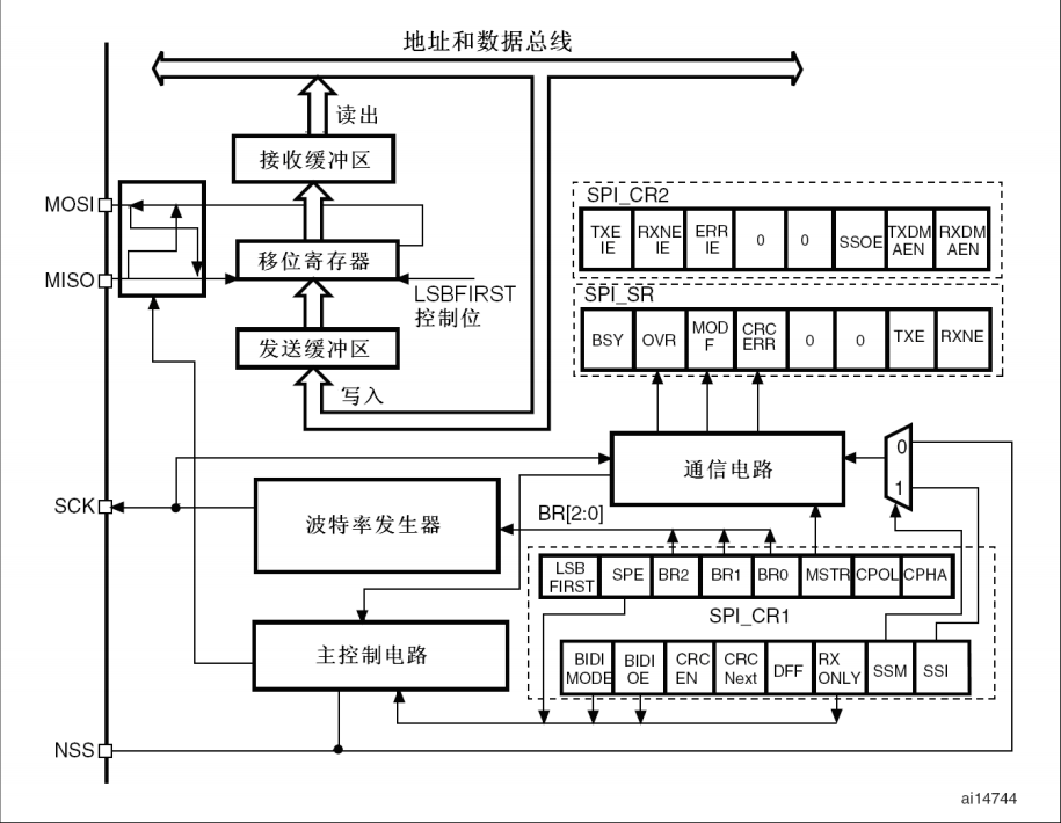

SPI接口框图

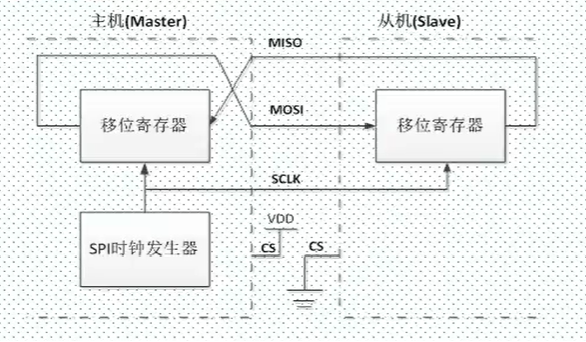

SPI工作原理

①硬件为四根线

②主机和从机都有一个串行移位寄存器，主机通过SPI的串行移位寄存器写入一个字节发送一次传输。

③串行移位寄存器通过MOSI信号线将字节发送给从机，从机将自己的串行移位寄存器的内容通过MISO返回给主机,这样两个移位寄存器的内容被交换。

④外设的读写操作同步完成，只进行写操作，则忽略读操作；主机只进行从机的读操作，则主机须发送一个空字节给从机引发传输

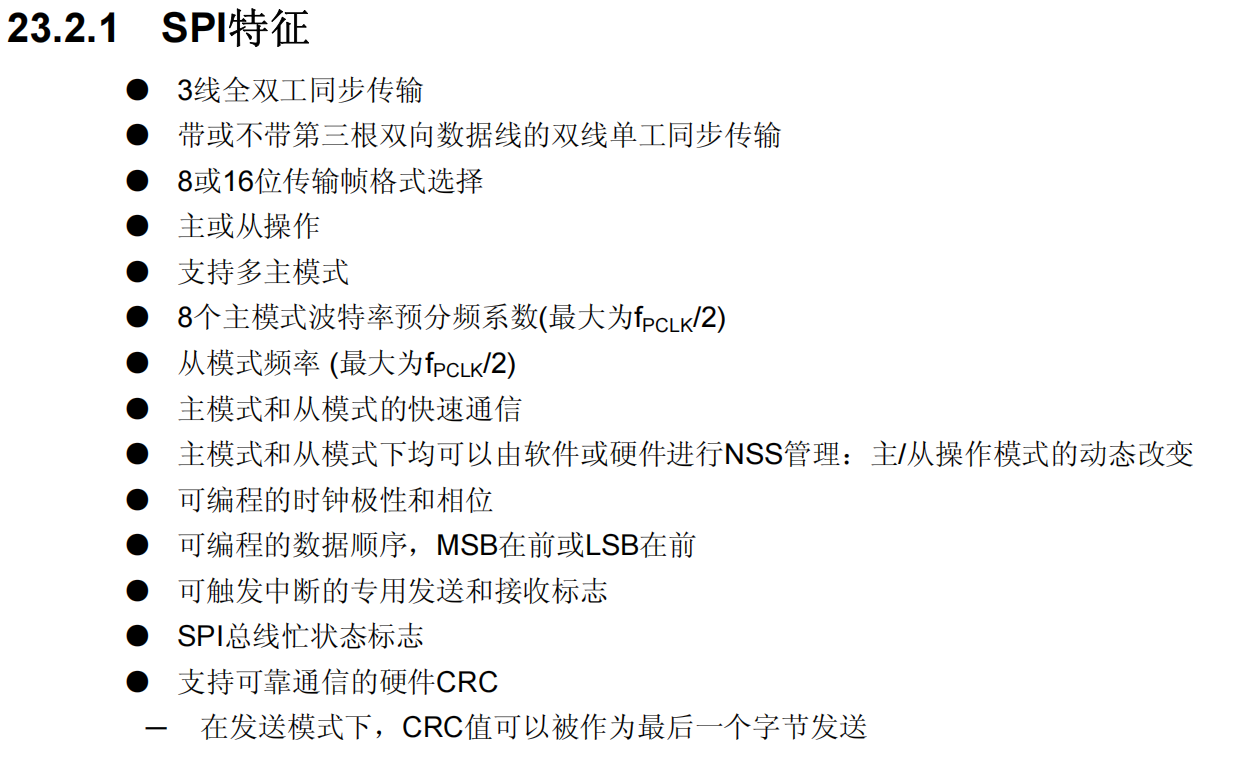

SPI特征

从设备引脚管理（NSS）

①软件模式： 可以设置SPI_CR1寄存器的SSM位来使能这种模式，在这种模式下NSS引脚可以用作它用，而内部NSS信号电平可以通过写SPI_CR1的SSI位来驱动。

②硬件模式：第一种情况：NSS输出使能，当STM32工作为SPI模式的时，NSS输出已经通过SPI_CR2寄存器的SSOE位使能，这时NSS引脚被拉低，所有NSS引脚与这个主SPI的NSS引脚相连并配置为硬件NSS的SPI设备，将自动变成从的SPI设备。

                      第二种情况：NSS输出被关闭：允许操作于多主环境。

时钟信号的相位和极性

①SPI_CR寄存器的CPOL和CPHA位，能够组合成四种可能的时序关系，CPOL（时钟极性）位控制在没有数据传输时时钟的空闲状态电平，此位对主模式和从模式下的设备都有效。如果CPOL被清’0’,SCK引脚在空闲状态下保持低电平；如果CPOL被置‘1’，SCK引脚在空闲状态保持高电平。     如果CPHA(时钟相位)位被置‘1’，SCK时钟的第二个边沿（0为下降沿，1为上升沿）进行数据位的采样，数据在第二个时钟边沿被锁存。    如果CPHA位被清0，SCK时钟的第一个边沿（0为下降沿，1为上升沿）进行数据位采集，数据在第一个时钟边沿被锁存。 CPOL时钟极性和CPHA时钟相位的组合选择数据捕捉的时钟边沿。

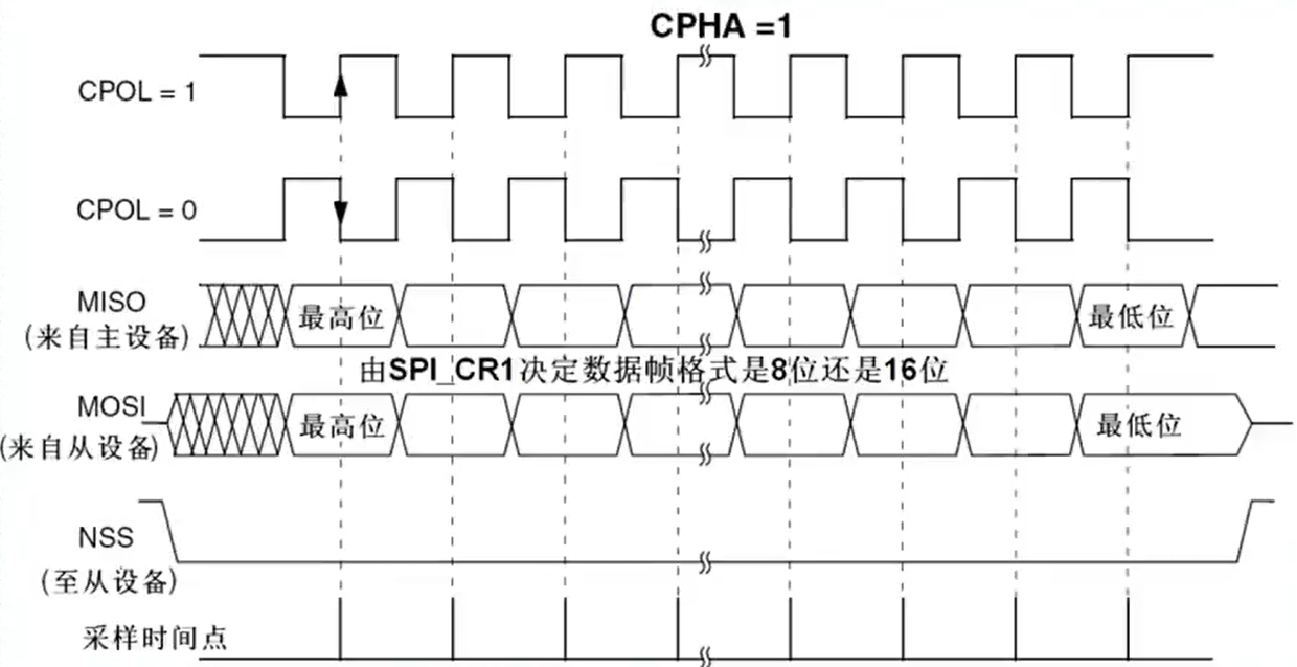

CPHA=1：

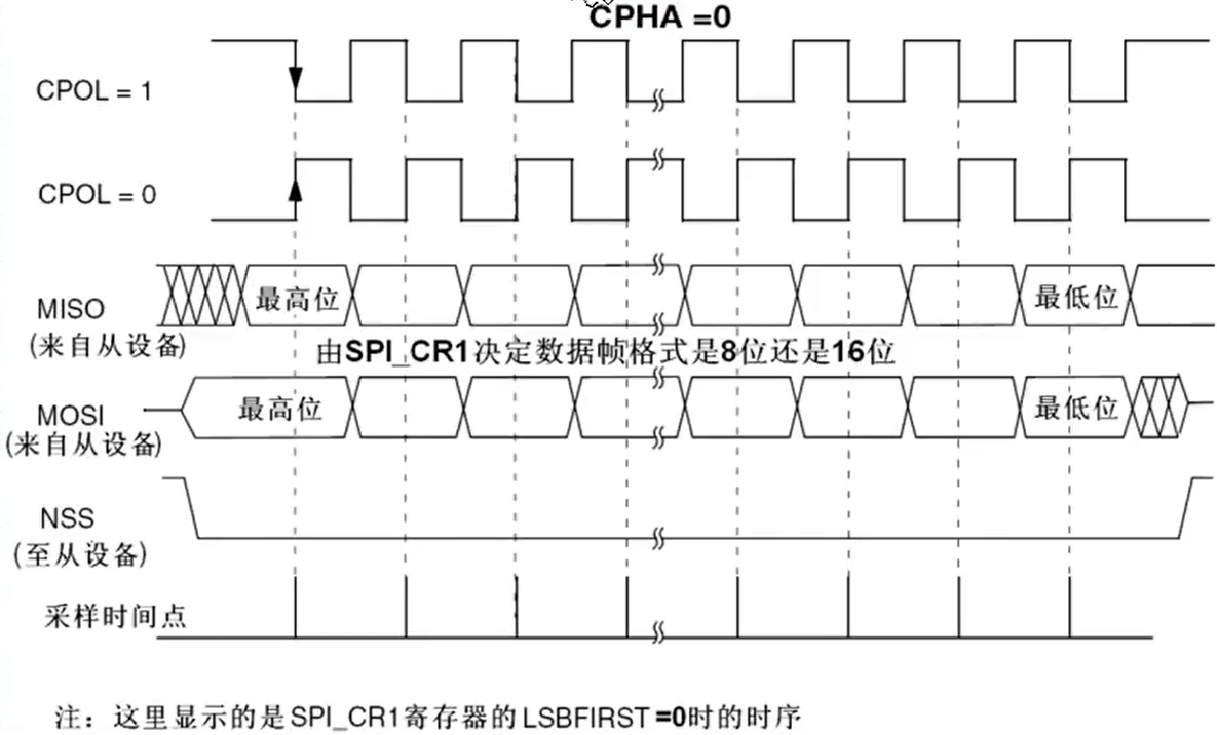

CPHA=0:



SPI接口原理

①数据帧格式 根据SPI_CR1寄存器的LSBFIRST位，输出数据可以选择MSB（高位）先或者LSB（低位）先。 根据SPI_CR1寄存器的DFF位，可以选择数据帧是8位或者16位，对发送和接收都有效。

②状态标志 通过三个标志可以完全监控SPI总线的状态

发送缓存器空闲标志（TXE） 此标志为1的时候，表示发送缓冲寄存器为空，可以写入下一个待发送数据进入缓冲器中，当写入SPI_DR(数据寄存器)时，TXE标志被清除。

接收缓冲器非空(RXNE) 此标志为1表明接收缓冲器中包含有效数据，读SPI数据寄存器可以清楚此标志

忙BUSY标志 BSY标志由硬件设置与清楚，此标志表明SPI通信层的状态

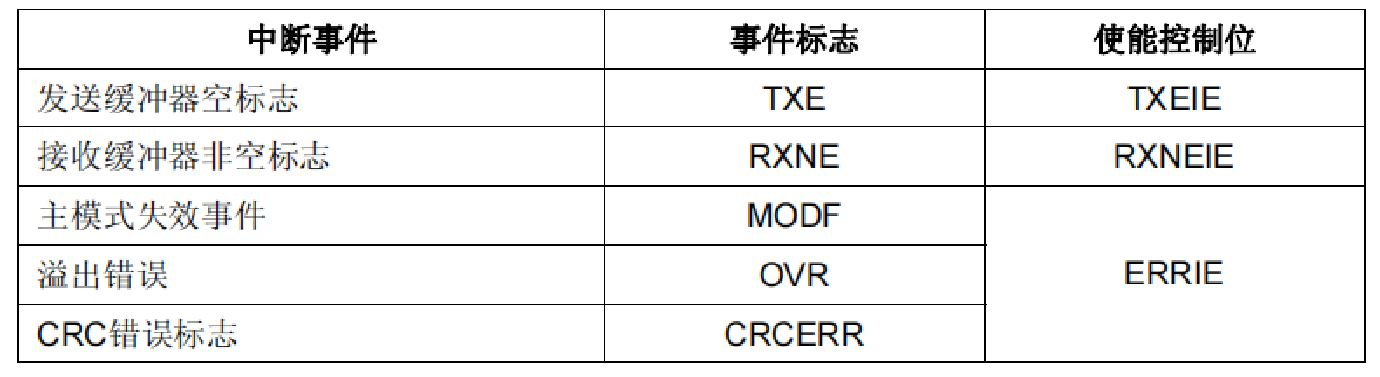

SPI中断

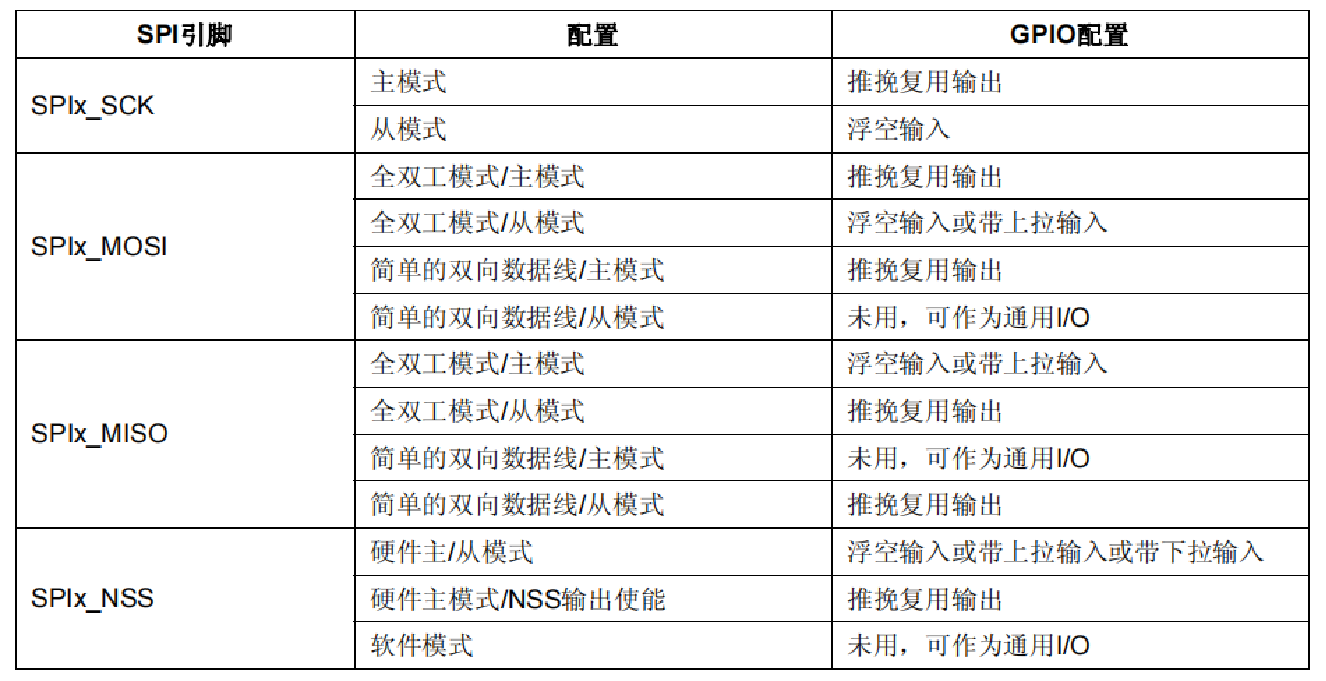

SPI引脚配置

SPI配置：

#include "stm32f10x.h"
#include "spi.h"

void SPI2_Init(void)
{

    GPIO_InitTypeDef GPIO_InitStruct;
	SPI_InitTypeDef  SPI_InitStruct;

    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_SPI2,ENABLE);


    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB,&GPIO_InitStruct);
    GPIO_SetBits(GPIOB, GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15);


    SPI_InitStruct.SPI_Direction =SPI_Direction_2Lines_FullDuplex;//SPI设置为双线双向全双工
	SPI_InitStruct.SPI_Mode = SPI_Mode_Master;    //设置为主模式
	SPI_InitStruct.SPI_DataSize = SPI_DataSize_8b;//设置SPI数据大小为8位
	SPI_InitStruct.SPI_CPOL = SPI_CPOL_High;      //设置SPI默认时钟悬空为高电平
	SPI_InitStruct.SPI_CPHA = SPI_CPHA_2Edge;     //设置SPI数据捕获在第二个时钟沿
	SPI_InitStruct.SPI_NSS = SPI_NSS_Soft;        //设置SPI NSS引脚由软件管理
	SPI_InitStruct.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256;//设置波特率预分频值为256
	SPI_InitStruct.SPI_FirstBit = SPI_FirstBit_MSB;//设置SPI模式为从高位传输
	SPI_InitStruct.SPI_CRCPolynomial = 7;//设置SPI_CRC值计算的多项式
    SPI_Init(SPI2,&SPI_InitStruct);
    SPI_Cmd(SPI2, ENABLE );  //使能SPI2外设
}
//SPI2读写一个字节
u8 SPI_ReadWriteByte(u8 dat)
{
   u8 t;
   while(SPI_I2S_GetFlagStatus(SPI2,SPI_I2S_FLAG_TXE) == RESET)//等待发送缓存器为空
	{
	    t++;
		if(t>=200)
		{
		 return 0;//超时返回错误标志
		}


	}
	 SPI_I2S_SendData(SPI2,dat);
	while( SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_RXNE) == RESET)//等待接收
  {
	   t++;
		if(t>=200)
		{
		  return 0;//超时返回错误标志
		}

	}
  return  SPI_I2S_ReceiveData(SPI2);

}
//设置SPI波特率
void SPI2_SetSpeed(u8 SPI_BaudRatePrescaler )
{
  SPI_Cmd(SPI2,DISABLE);//修改波特率前需禁用SPI
  assert_param(IS_SPI_BAUDRATE_PRESCALER(SPI_BaudRatePrescaler));

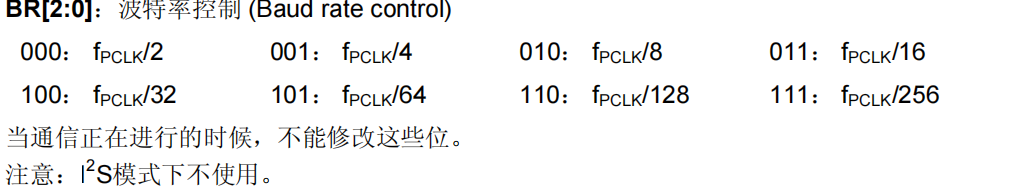

  SPI2->CR1 &= 0XFFC7;//将SPI控制寄存器1（CR1）的BR[2:0]3、4、5位清零，其他位不变这三位控制波特率预分频系数
  SPI2->CR1 |= SPI_BaudRatePrescaler;//将新的预分频值写入CR1的BR位
  SPI_Cmd(SPI2, ENABLE );

}
