使用LIEF打造类似王者X耀的静态代码注入

使用lief工具写一个类似于腾讯so保护这样一个东西。本篇记录lief工具的使用和TX加固的原理，不会对ELF文件格式进行记录。

一、工具介绍

首先，lief是一个文件解析工具，可以解析ELF、PE、DEX等，用途比较广泛。

github 地址：https://github.com/lief-project/LIEF

我使用的是python版，在使用过程中经常出现毛病，所以并不建议使用python版。最好是不怕麻烦自己写一个，就可以避免很多不稳定导致的fix代码。

二、TX SO加密介绍

首先，王者荣耀采用的是il2cpp，比较关键的so有3个，libil2cpp.so、libGameCore.so、libtprt.so。其中libtprt.so为保护so。

王者荣耀加载被保护so（il2cpp或GameCore）时，会优先加载链接库。所以，整个流程unity启动后，会优先加载libtprt.so。

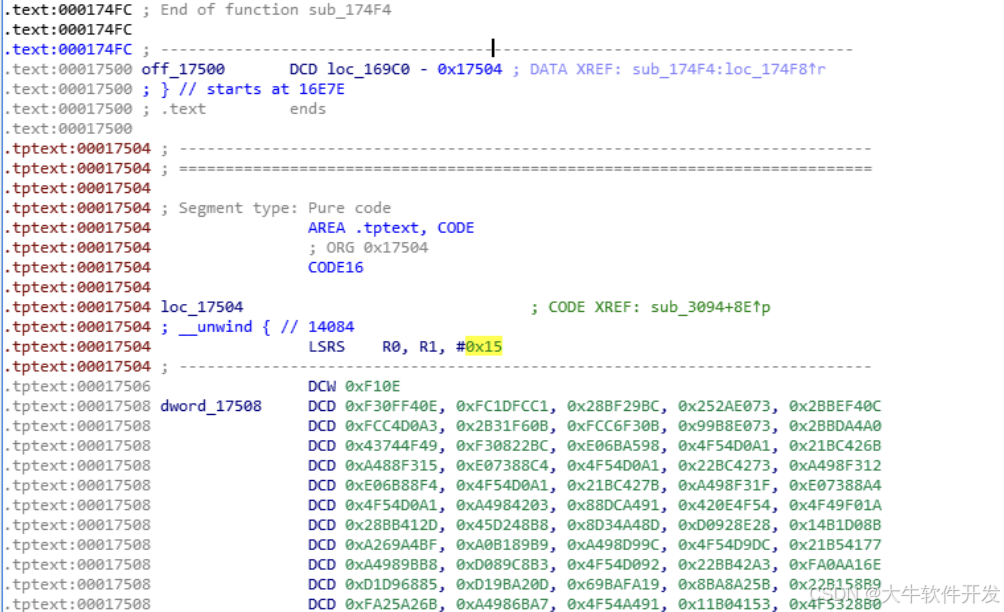

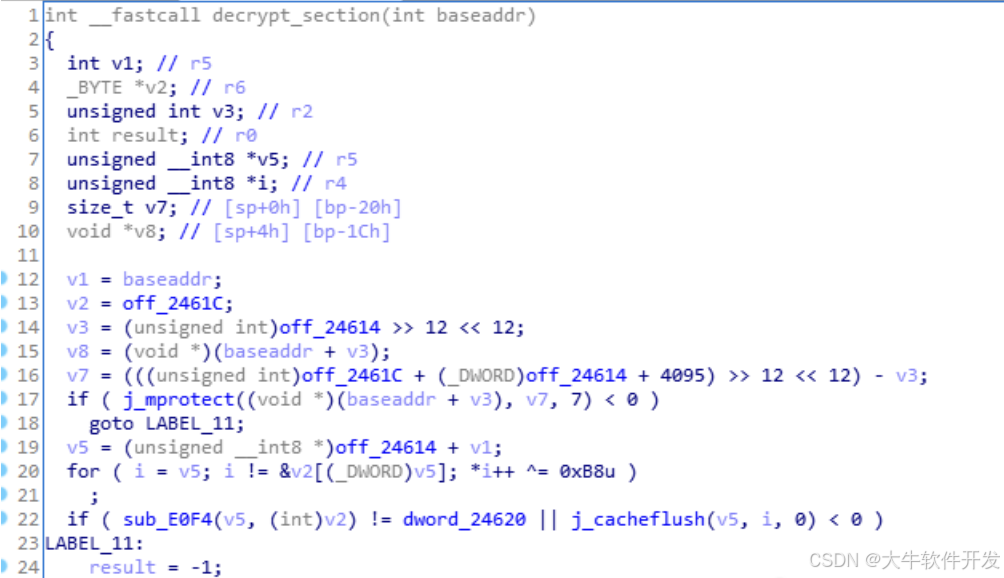

libtprt.so对自身的tptext节进行了加密，在加载过程中执行init_array进行解密，跟踪mprotect，可以看到解密代码：

使用lief快速解密：

1 2 3 4 5 6 7 8 9 10 11 12 13 14

tprt = lief.parse(name) tptext_section = tprt.get_section(".tptext").content print(len(tptext_section)) offset = tprt.get_section(".tptext").offset out = b"" for i in range(len(tptext_section)):     out += (tptext_section[i] ^ 0xb8).to_bytes(1,byteorder='little') print(len(out)) tpp = tprt_bin[:offset]+out+tprt_bin[offset+len(tptext_section):] with open("tpp.so", 'wb') as fp:     fp.write(tpp)

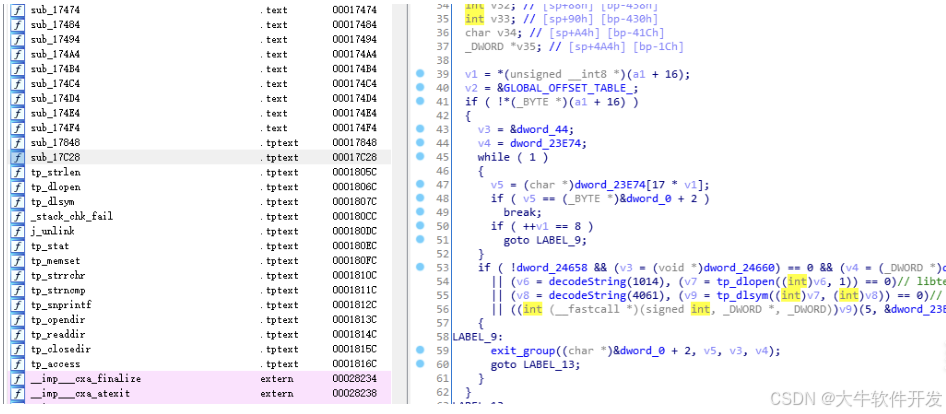

tptext节里的函数主要用于初始化各类保护，会被jni_onload调用。现在tprt已经被成功加载，现在就需要解密libil2cpp.so

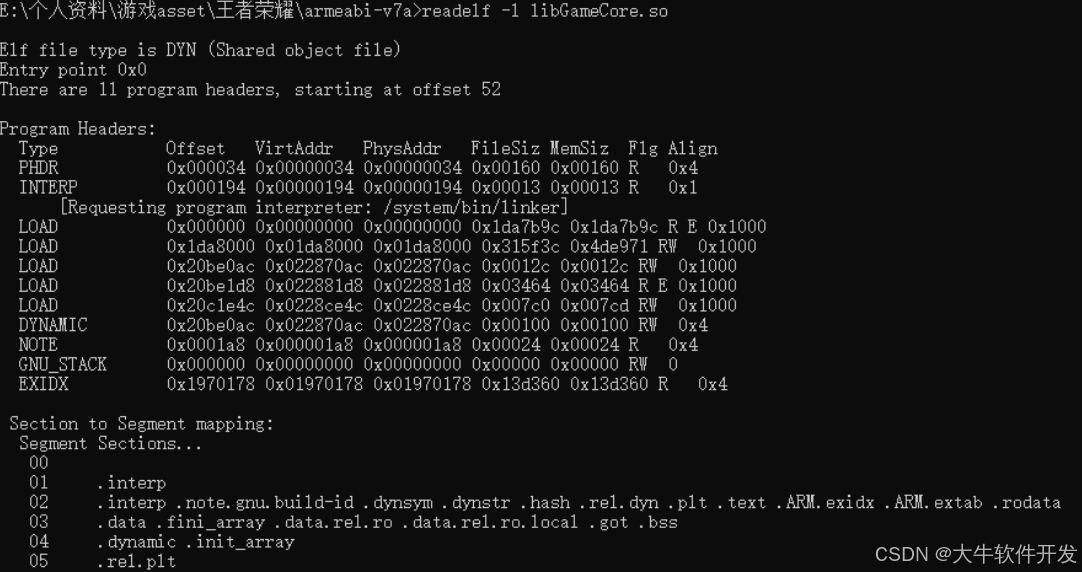

由于libGameCore.so小一点，分析起来方便，所以后面就不分析il2cpp了。先观察ELF结构，可以发现它的LOAD段格外多。

个人分析他比原生多了3个LOAD段，新增的第一个LOAD段（04），里面是.dynamic 和 .init_array。很好理解，因为强行添加了一个依赖库和init_array，所以需要生成新的.dynamic，至于init_array个人猜测是添加字符串混淆之类的东西。

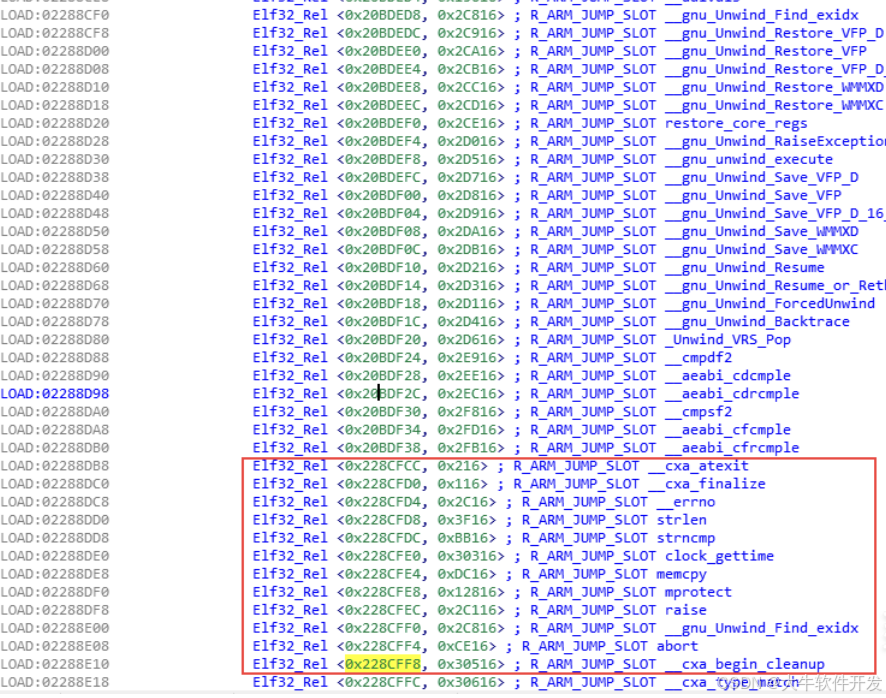

新增的第二个LOAD段（05），是新的.rel.plt，用ida分析，可以明显看出有增加项，且增加项在新增的第三个LOAD段（06）：

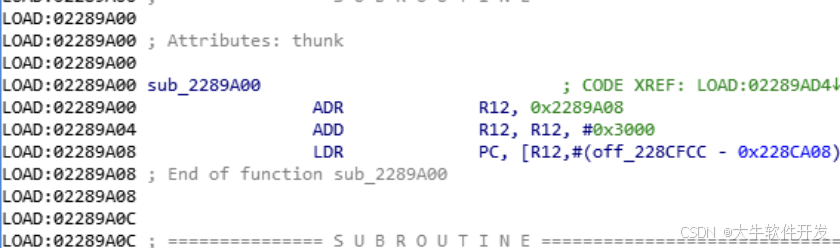

跳转到0x228cfcc，可以看到这是一个got表，并且它的plt表在新增的第二个LOAD段（05）。

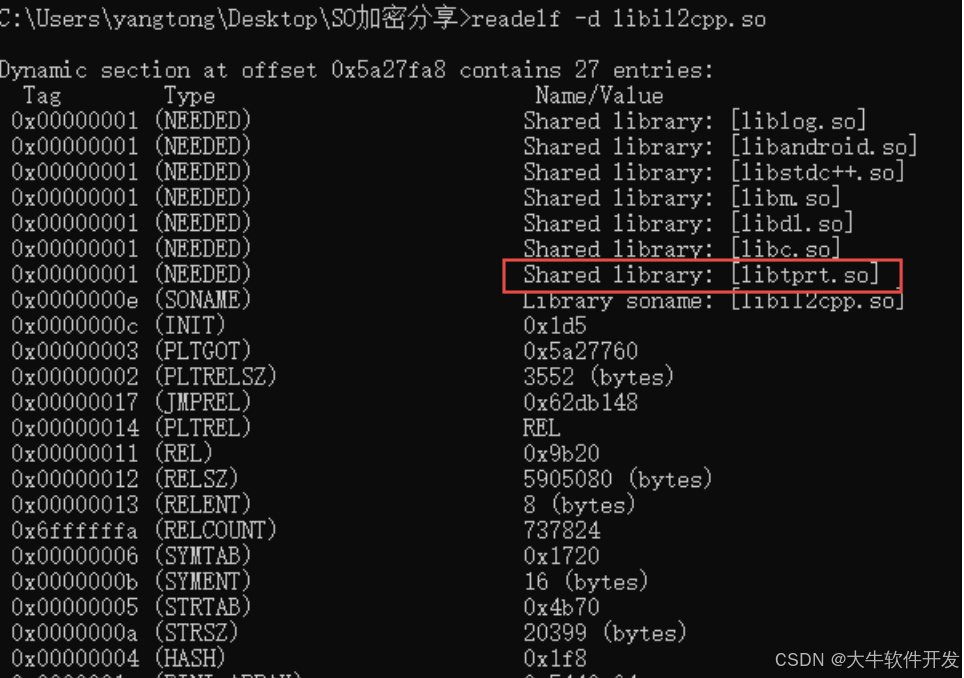

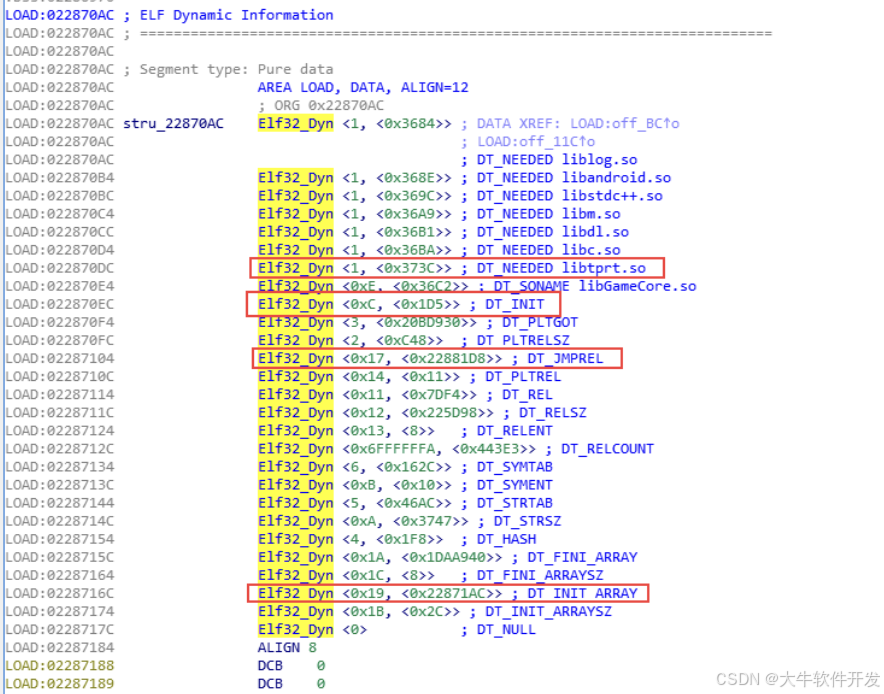

对添加的LOAD段有一定了解了，再看一下修改后的.dynamic有什么变化：

需要关注的，我已经添加了红色方框。大部分只是修改偏移，指向新的节（JMPREL、INIT_ARRAY），值得注意的是DT_INIT，这个是init段，比init_array更早执行。更适合用来解密。

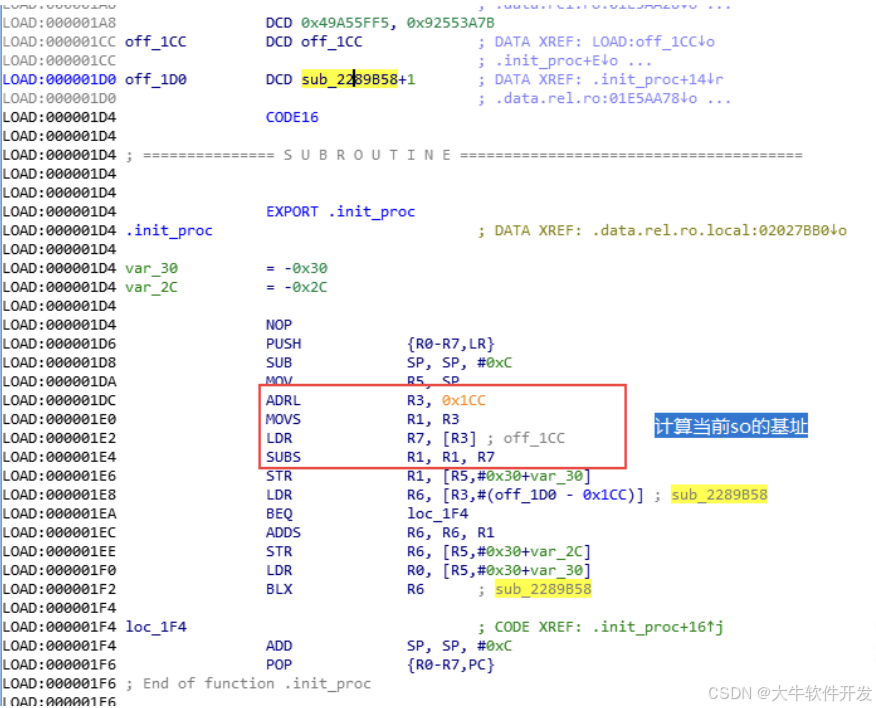

通过取off_1cc的地址 - off_1cc的值（地址为base+0x1cc，值是自己设置的，为1cc）所以算出来是当前so的基址，然后调用sub_2289b58并且传入基址。

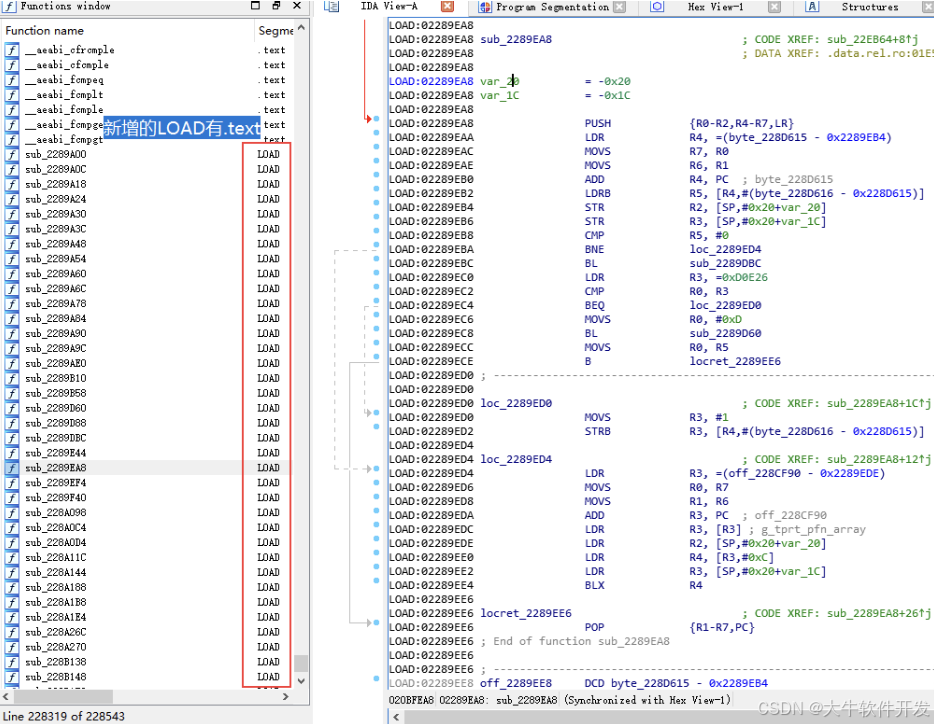

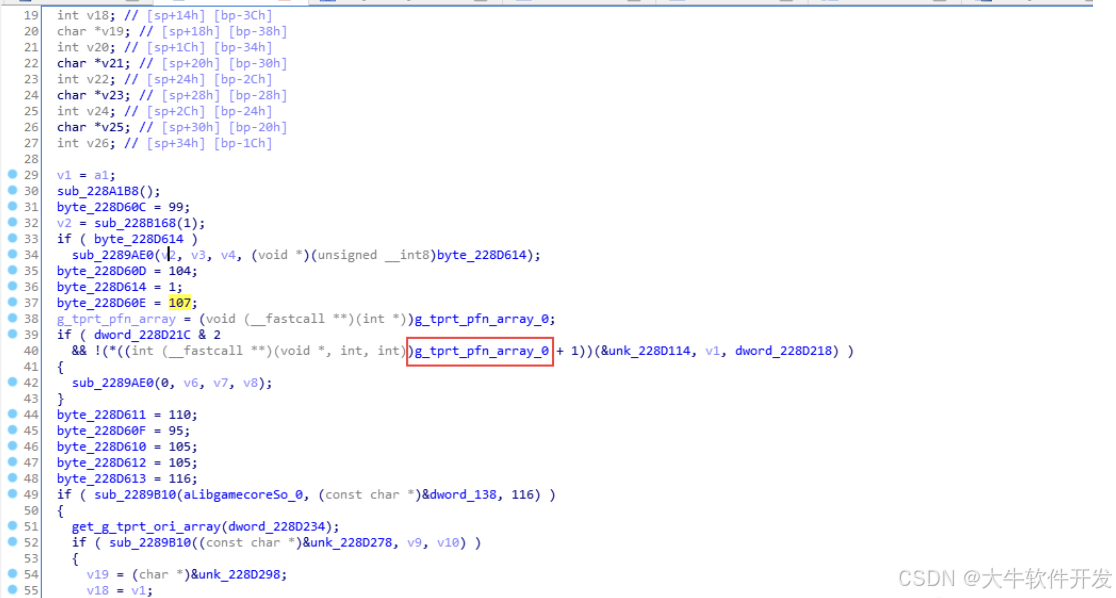

sub_2289b58就是解密函数，网上对它的分析很多了，总的就是调用g_tprt_pfn_array（“.text”,base,3）对当前的text段进行解密。（“.text”这个字符串，在新增的第三个LOAD（06）中，意味着是写死的）

所以总结一下：

MTP对SO新增了3个LOAD段，第一个LOAD新增.dynamic、.init_array，第二个LOAD段是映射新的.rel.plt、.plt、.text节，第三个LOAD段用来映射.got、.data节。

MTP在program header 之后添加了一段汇编，在init时执行，获取当前SO的基址，传入解密函数，并调用libtprt.so的导出函数g_tprt_pfn_array进行text节解密。

三、代码实现

由于一次写完大概率会很乱思路不够清晰，所以分几步写，方便理解，也好记录。

步骤一：添加INIT段，并调用任意函数

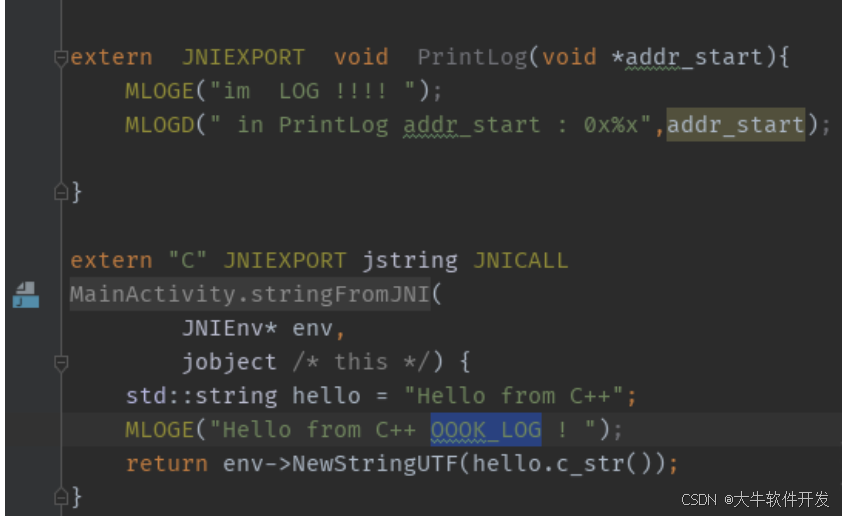

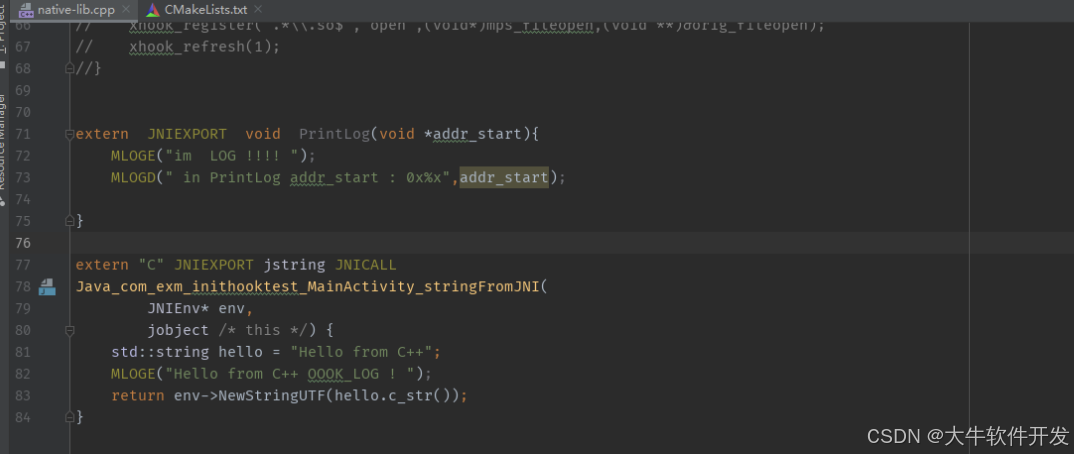

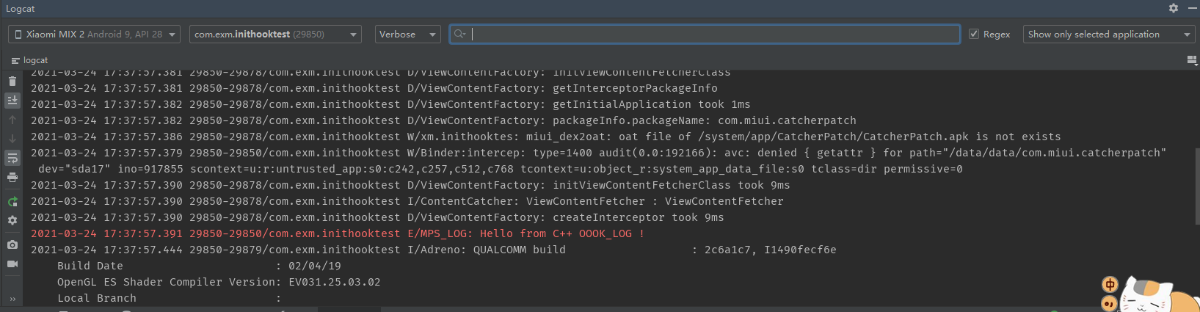

首先，生成一个SO，很简单，有一个PrintLog函数没有调用，所以LOG只有一条：

执行以下代码：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

"""   添加init段，并且调用ADD_FUNC_NAME并传入一个参数（当前So的基址） """ INIT_PROC_SIZE = 0x2c INIT_PROC_CONTENT = [0xC0,0x46,0xFF,0xB5,0x83,0xB0,0x6D,0x46,0x00,0xA3,0x14,0x3B,0x19,0x1C,0x1F,0x68,0xC9,0x1B,0x29,0x60,0x5E,0x68,0x03,0xD0,0x76,0x18,0x6E,0x60,0x28,0x68,0xB0,0x47,0x03,0xB0,0xFF,0xBD]# 腾讯代码里扣出来的嘿嘿 def add_init_proc():     binary = lief.parse(TARGET_BIN)     # 检测.dynamic节的空位是否足够,如果小于3个就要拓展dynamic节内容     free_dynamic_entry = 0     for entry in binary.dynamic_entries:         if entry.tag == lief.ELF.DYNAMIC_TAGS.NULL:             free_dynamic_entry += 1     print("free dynamic entry num:", free_dynamic_entry)     assert free_dynamic_entry > 3     #获取位于segment header 后的 offset，用于添加init_proc     init_proc_offset = binary.header.program_header_offset + \                        binary.header.program_header_size * (binary.header.numberof_segments + 2 )     print("init_proc offset:", hex(init_proc_offset))     # 添加init入口     if not binary.has(ELF.DYNAMIC_TAGS.INIT):         # 先用0占位,直接写入偏移，lief工具会有点问题         # 如果不出问题 binary.add(ELF.DynamicEntry(ELF.DYNAMIC_TAGS.INIT,init_proc_offset + 8))         binary.add(ELF.DynamicEntry(ELF.DYNAMIC_TAGS.INIT,0))     else:         init_entry = binary.get(ELF.DYNAMIC_TAGS.INIT)         print("[x] binary has init_proc:", init_entry)         exit(1)     binary.write("libnative-lib.so")     # 手动修复 DynamicEntry 中的 value     outbin = lief.parse("libnative-lib.so")     out_dynamic = outbin.get_section(".dynamic")     ADD_FUNC = outbin.get_symbol(ADD_FUNC_NAME).value     num = 0     for entry in outbin.dynamic_entries:         if entry.tag == ELF.DYNAMIC_TAGS.INIT:             break         num+=1     init_entry_offset =  out_dynamic.offset + (num * out_dynamic.entry_size)     print(hex(init_entry_offset))     patch_file("libnative-lib.so",init_entry_offset+4,struct.pack("<I", init_proc_offset + 8 + 1))     global INIT_PROC_CONTENT     #前四位 为 init——proc 的 偏移 ,后四位 为 要调用的 函数地址     print("init_proc_offset :",hex(init_proc_offset))     print("ADD_FUNC :", hex(ADD_FUNC))     INIT_PROC_CONTENTS = list(struct.pack("<I", init_proc_offset)) + list(struct.pack("<I", ADD_FUNC)) + INIT_PROC_CONTENT     patch_file("libnative-lib.so",init_proc_offset,INIT_PROC_CONTENTS)

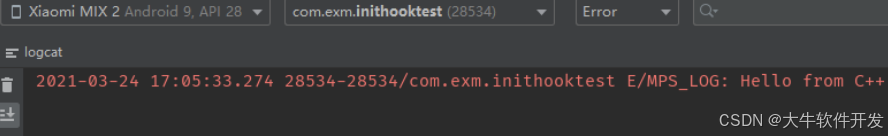

可以看到函数PrintLog优先于JNI函数执行，并且传入的参数为基址。

步骤二：向so中添加可执行代码

关于重定位

需要记住的几个总结：

rel.plt ->got -> plt -> extern表（导入函数）

rel.plt ->got -> text（导出）

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38

//ELF.h 查看rel.plt的格式，r_offset 指向got表的地址，r_info高8位为类型，后24位为 // Relocation entry, without explicit addend.  struct Elf32_Rel {    Elf32_Addr r_offset; // Location (file byte offset, or program virtual addr)    Elf32_Word r_info;   // Symbol table index and type of relocation to apply    // These accessors and mutators correspond to the ELF32_R_SYM, ELF32_R_TYPE,    // and ELF32_R_INFO macros defined in the ELF specification:    Elf32_Word getSymbol() const { return (r_info >> 8); }    unsigned char getType() const { return (unsigned char)(r_info & 0x0ff); }    void setSymbol(Elf32_Word s) { setSymbolAndType(s, getType()); }    void setType(unsigned char t) { setSymbolAndType(getSymbol(), t); }    void setSymbolAndType(Elf32_Word s, unsigned char t) {      r_info = (s << 8) + t;    }  };  // Symbol table entries for ELF32.  struct Elf32_Sym {    Elf32_Word st_name;     // Symbol name (index into string table)    Elf32_Addr st_value;    // Value or address associated with the symbol    Elf32_Word st_size;     // Size of the symbol    unsigned char st_info;  // Symbol's type and binding attributes    unsigned char st_other; // Must be zero; reserved    Elf32_Half st_shndx;    // Which section (header table index) it's defined in    // These accessors and mutators correspond to the ELF32_ST_BIND,    // ELF32_ST_TYPE, and ELF32_ST_INFO macros defined in the ELF specification:    unsigned char getBinding() const { return st_info >> 4; }    unsigned char getType() const { return st_info & 0x0f; }    void setBinding(unsigned char b) { setBindingAndType(b, getType()); }    void setType(unsigned char t) { setBindingAndType(getBinding(), t); }    void setBindingAndType(unsigned char b, unsigned char t) {      st_info = (b << 4) + (t & 0x0f);    }  };

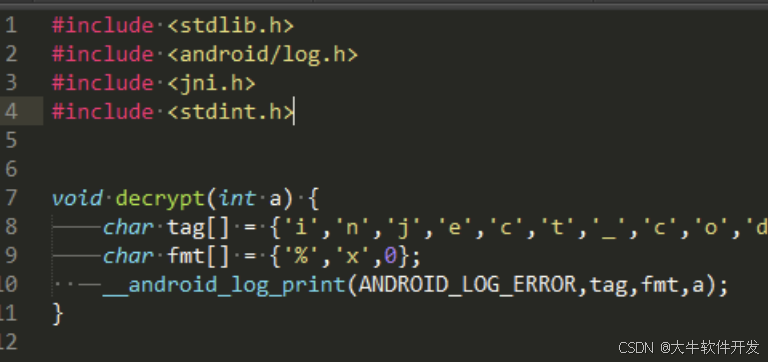

编译一个so，里面的示范代码：

十分简单，就是一个打印log，将编译好的so拖入ida，可以看到，虽然我只写了一个函数，实际上so运行时还需要许多其他的函数。

执行以下代码：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126

def add_symbol():     binary = lief.parse(TARGET_BIN)     add_bin = lief.parse("libadd.so")     add_got = add_bin.get_section(".got")     add_data = add_bin.get_section(".data")     add_plt = add_bin.get_section(".plt")     add_text = add_bin.get_section(".text")     before_add_load_num = 0     for i in binary.segments:         if i.type == ELF.SEGMENT_TYPES.LOAD:             before_add_load_num+=1     print(before_add_load_num)     """     添加2个load段，用于将add中内容添加进target     """     # 第一个可读可执行,用来映射新的.plt节 + .text节     add_RE_seg = lief.ELF.Segment()     add_RE_seg.alignment = 0x1000     add_RE_seg.type = ELF.SEGMENT_TYPES.LOAD     add_RE_seg.add(ELF.SEGMENT_FLAGS.X)     add_RE_seg.add(ELF.SEGMENT_FLAGS.R)     add_RE_seg.content = add_plt.content + add_text.content     print("add_RE_seg.content :", add_RE_seg.content)     binary.add(add_RE_seg)     #第二个load段 可读可写 添加 .got .data     add_RW_seg = lief.ELF.Segment()     add_RW_seg.alignment = 0x1000     add_RW_seg.type = ELF.SEGMENT_TYPES.LOAD     add_RW_seg.add(ELF.SEGMENT_FLAGS.W)     add_RW_seg.add(ELF.SEGMENT_FLAGS.R)     add_RW_seg.content = add_got.content + add_data.content     binary.add(add_RW_seg)     print(add_got.content)     addbin_relplt = add_bin.pltgot_relocations     """         添加addbin中的relplt，并且向dynsym添加对应的symbol。         此操作改动了dynstr、dynsym、rel.plt。         本来针对原节拓展即可，但lief工具新增了3个load段进行加载新的内容，所以还修改了dynamic     """     add_sym_value = list()     for add_entry in addbin_relplt:         if binary.has_symbol(add_entry.symbol.name):             sym = binary.get_symbol(add_entry.symbol.name)         else:             sym = binary.add_dynamic_symbol(add_entry.symbol)#后面修复             add_sym_value.append(add_entry.symbol.value - add_text.virtual_address)             print(hex(add_entry.symbol.value),hex(add_entry.symbol.value - add_text.virtual_address))             # 此处lief工具又有问题，写入后value变了，坑爹货             #工具不出问题，此处减掉add中text的虚拟地址，加上intermediate中的新增的text虚拟地址就行了             add_reloc = ELF.Relocation()             add_reloc.type = add_entry.type             add_reloc.symbol = sym             add_reloc.address = add_entry.address - add_got.virtual_address             add_reloc.purpose = ELF.RELOCATION_PURPOSES.PLTGOT             add_reloc = binary.add_pltgot_relocation(add_reloc)             # print("add_reloc - ", add_reloc)     binary.write("intermediate.so")     #辣鸡工具，会导致偏移出问题，所以不得不进行手工修复     inter = lief.parse("intermediate.so")     #获取前面添加的两个load段的虚拟地址     add_RE_seg_virtual_address = 0     add_RW_seg_virtual_address = 0     after_add_load_num = 0     for i in binary.segments:         if i.type == ELF.SEGMENT_TYPES.LOAD:             after_add_load_num += 1             if after_add_load_num > before_add_load_num and after_add_load_num <= before_add_load_num +2:                 if i.has(ELF.SEGMENT_FLAGS.X):                     add_RE_seg_virtual_address = i.virtual_address                 if i.has(ELF.SEGMENT_FLAGS.W):                     add_RW_seg_virtual_address = i.virtual_address     print(hex(add_RE_seg_virtual_address))     print(hex(add_RW_seg_virtual_address))     #修复dynsym中新增的symbol，将Elf32_Sym->st_value 指向text段即可，0不修改是指向import func     new_dynsym_content = inter.get_section(".dynsym").content     add_dynsym_start = len(new_dynsym_content) - len(add_sym_value)*16     print("add_dynsym_start:",add_dynsym_start)     modify_dynsym_content = []     inx = 0     for entry_content in [new_dynsym_content[i:i + 16] for i in range(add_dynsym_start, len(new_dynsym_content), 16)]:         entry = DynSymEntry.parse_from_content(entry_content)         if(entry.sym_value != 0):             print(hex(entry.sym_value))             entry.sym_value =add_sym_value[inx] +add_RE_seg_virtual_address +len(add_plt.content)             print(hex(entry.sym_value))         inx += 1         modify_dynsym_content += entry.content     patch_file("intermediate.so", inter.get_section(".dynsym").offset + add_dynsym_start, modify_dynsym_content)     #修复.rel.plt中新增的rel项，指向新增的第二个load段中加载的add.so中的got表     modify_rel_content = []     relplt = binary.get_section(".rel.plt")     add_rel_start = binary.get_section(".rel.plt").size - len(add_sym_value)*8     print("add_rel_start :", hex(add_rel_start))     add_entry_ndx = 0     for rel_content in [relplt.content[i:i + 8] for i in range(add_rel_start, len(relplt.content), 8)]:         rel = RelEntry.parse_from_content(rel_content)         if(rel.offset != 0):             print("offset :", hex(rel.offset))             rel.offset = rel.offset + add_RW_seg_virtual_address             print("offset :", hex(rel.offset))         modify_rel_content += rel.content         add_entry_ndx += 1     patch_file("intermediate.so", inter.get_section(".rel.plt").offset + add_rel_start, modify_rel_content)

将intermediate.so改名为libnative-lib.so,在apk里能成功执行。不报错就是胜利！

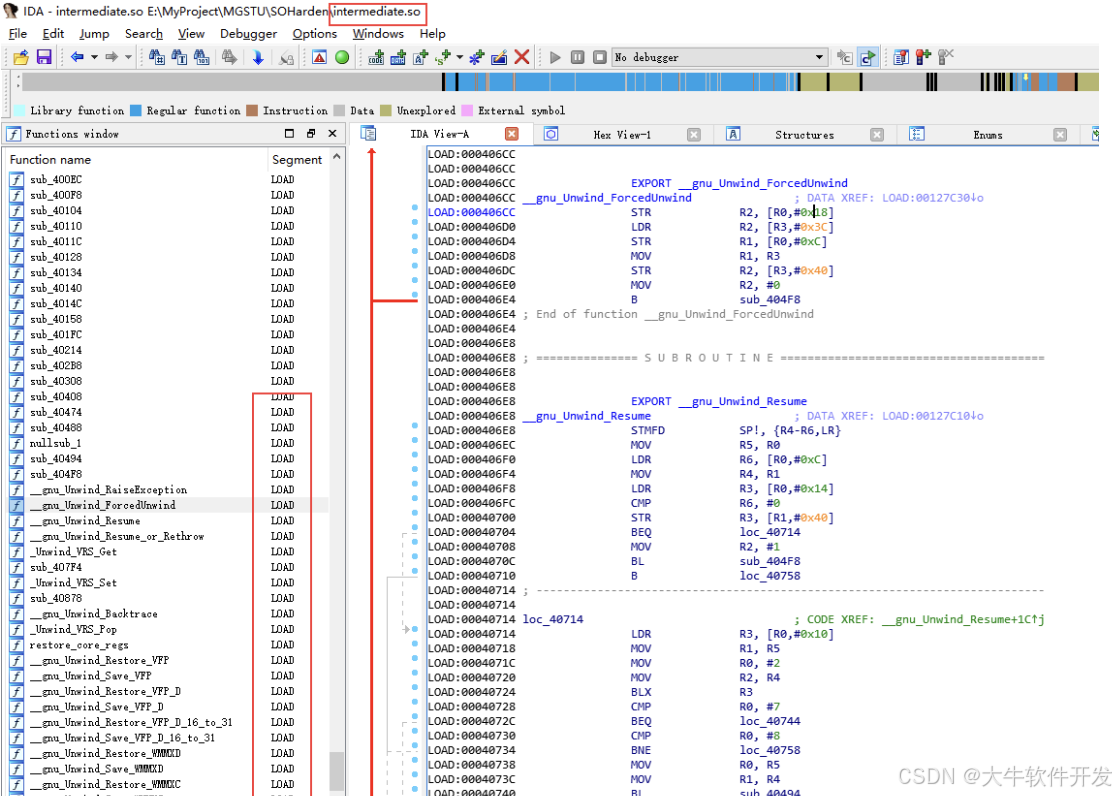

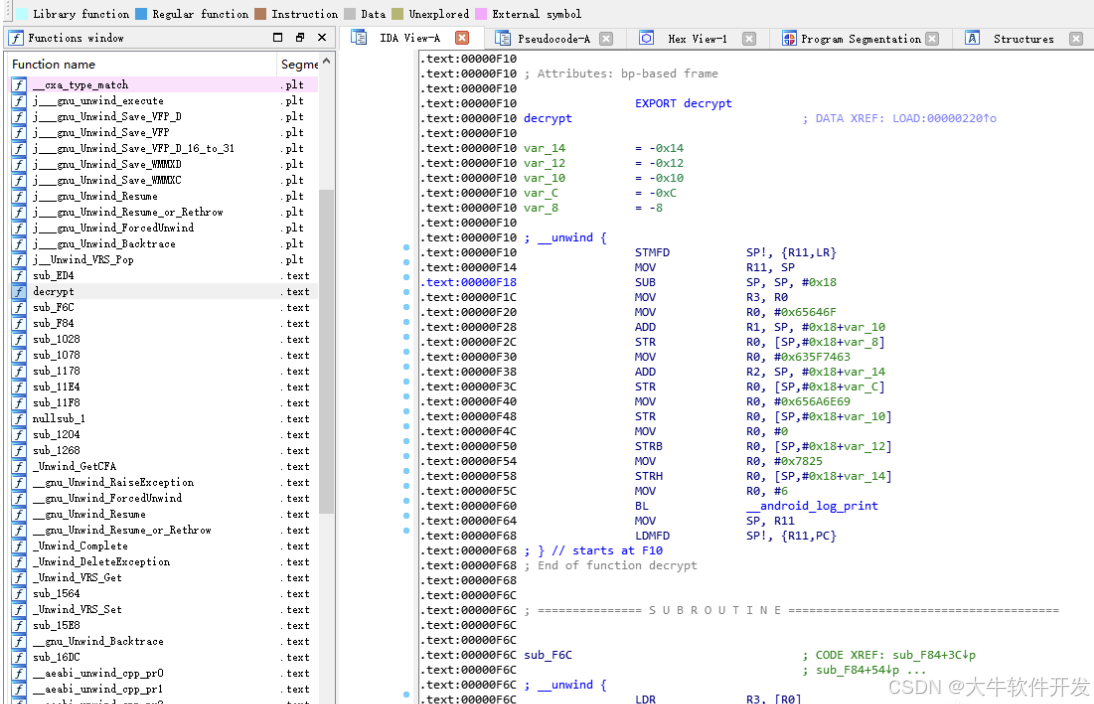

ida打开intermediate.so可以看到相关的函数，虽然把plt解析成了函数，不过不影响。

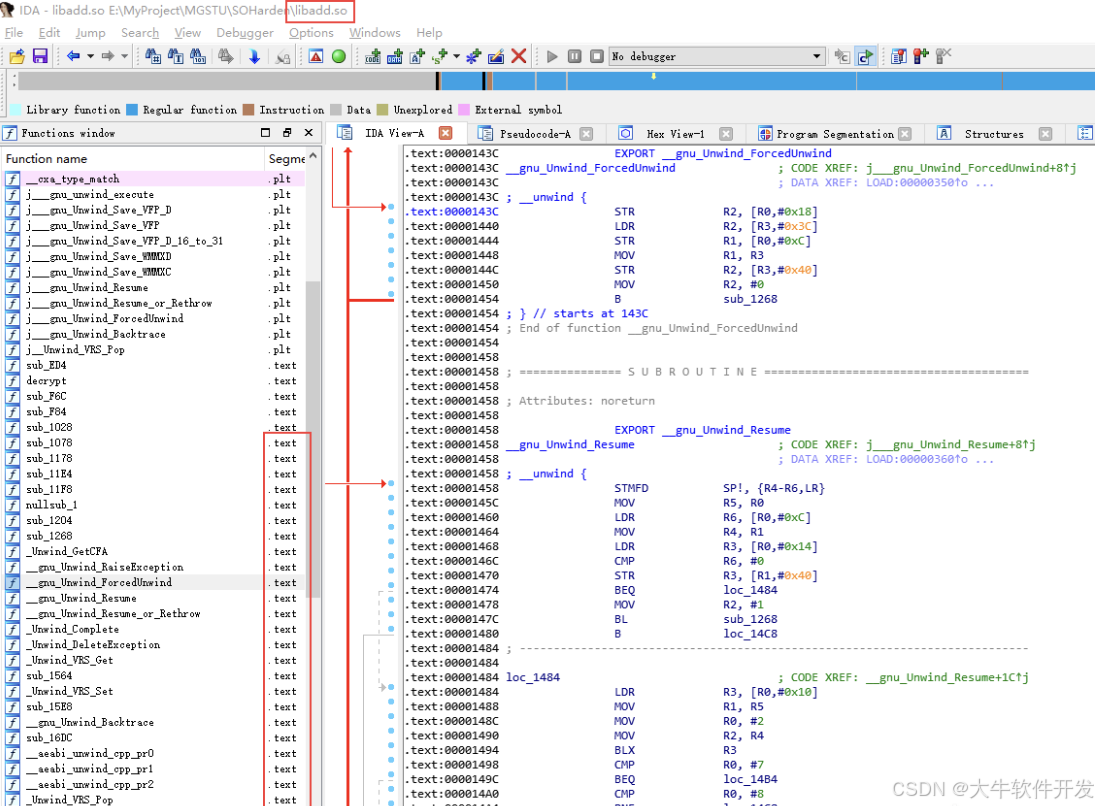

再对比libadd.so，可以看到，函数内容是一致的：

成功运行不报错~

结合步骤一和步骤二，让添加的decrypt函数执行起来

有两种方式，TX是让plt-》got表之间的偏移不变，就不需要修改plt表。

如果修改了plt、got之间的偏移，就需要通过修改字节码来实现正常运行。

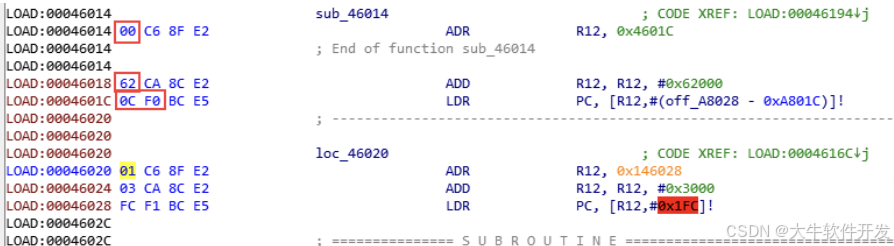

首先可以看到plt表有三条指令，获取当前地址，添加偏移，跳转。

第一个红框，由于是0不好理解，我换成0x01. 那么就是取当前地址+0x0100000

第二个红框，0x62，向r12添加 0x62000

第三个红框，0xf00c，通过a8028 - a801c = c 。所以低12位为添加的偏移-》0x00c、0x1fc

由于其他代码与之前的相同，就没必要重复粘贴了。将新增的plt表修复相关代码粘贴出来。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33

# 修复plt表的相关代码 def get_offset(inaddr):     high = inaddr // 0x0100000     mid = (inaddr & 0xfffff)//0x1000     low = (inaddr & 0xfff)     return high,mid,low #需要fix plt 表,调用外部函数时需要 通过plt表进行跳转     add_plt_size = add_plt.size     print("add_plt_size:",add_plt_size)     PLT_TABLE_HEAD_LEN = 0x14     need_fix_plt_content = add_RE_seg.content[PLT_TABLE_HEAD_LEN:add_plt_size]     print(need_fix_plt_content)     print(hex(add_RW_seg_virtual_address - add_RE_seg_virtual_address))     inx = 0     modify_plt_content = []     for plt_entry in [add_RE_seg.content[i:i+12] for i in range(PLT_TABLE_HEAD_LEN,add_plt_size,12)]:         #+8是因为ADR取地址是取PC的值         got2plt_offset = got_address_list[inx] - (inx*12+add_RE_seg_virtual_address+8 +PLT_TABLE_HEAD_LEN )         inx += 1         print("got -> plt offset :", hex(got2plt_offset))         print(plt_entry)         h,m,l = get_offset(got2plt_offset)         plt_entry[0] = h         plt_entry[4] = m         plt_entry[8] = l & 0xff         plt_entry[9] = (plt_entry[9]&0xf0) + (l >> 8)         print("fix entry",plt_entry,hex(plt_entry[9]))         modify_plt_content += plt_entry     patch_file("intermediate.so", add_RE_seg_offset + PLT_TABLE_HEAD_LEN, modify_plt_content)

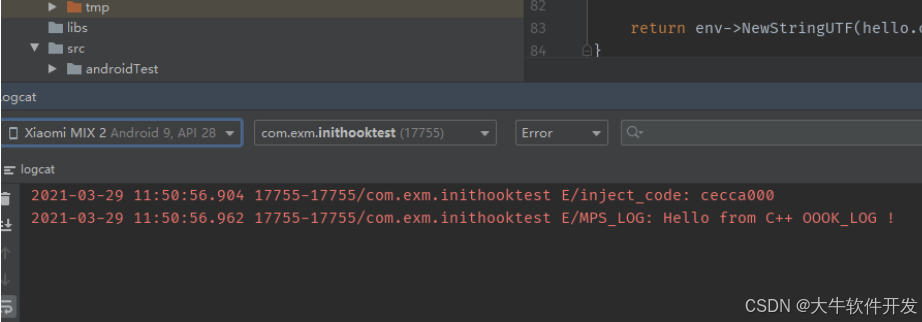

修复plt表后，执行so，就可以看到我们注入的decrypt函数优先于JNI函数执行了。为什么需要修复plt表呢？是因为decrypt中使用了android_log这个系统函数（在正常解密函数中无法避免使用系统函数）

到此，只需要将libadd.so中decrypt函数替换成真正的解密代码就行了。甚至是简单异或都可以实现so加密。
