LCD12864和LCD1602

于 2025-02-06 21:02:00 发布
阅读量929 收藏 23
点赞数 24
文章标签： c++ 51单片机
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/2403_83193116/article/details/145480363
版权

本文旨在，在学习的过程中对于一些模块，和其他知识的心得。如有错误欢迎各位大佬指出！

LCD1602和LCD12864有许多相同之处，为了方便大家逐步理解，先讲解LCD1602

LCD1602

LCD1602（Liquid Crystal Display）液晶显示屏是一种字符型液晶显示模块，可以显示ASCII码的标准字符和其它的一些内置特殊字符，还可以有8个自定义字符 显示容量：16×2个字符，每个字符为5*7点阵

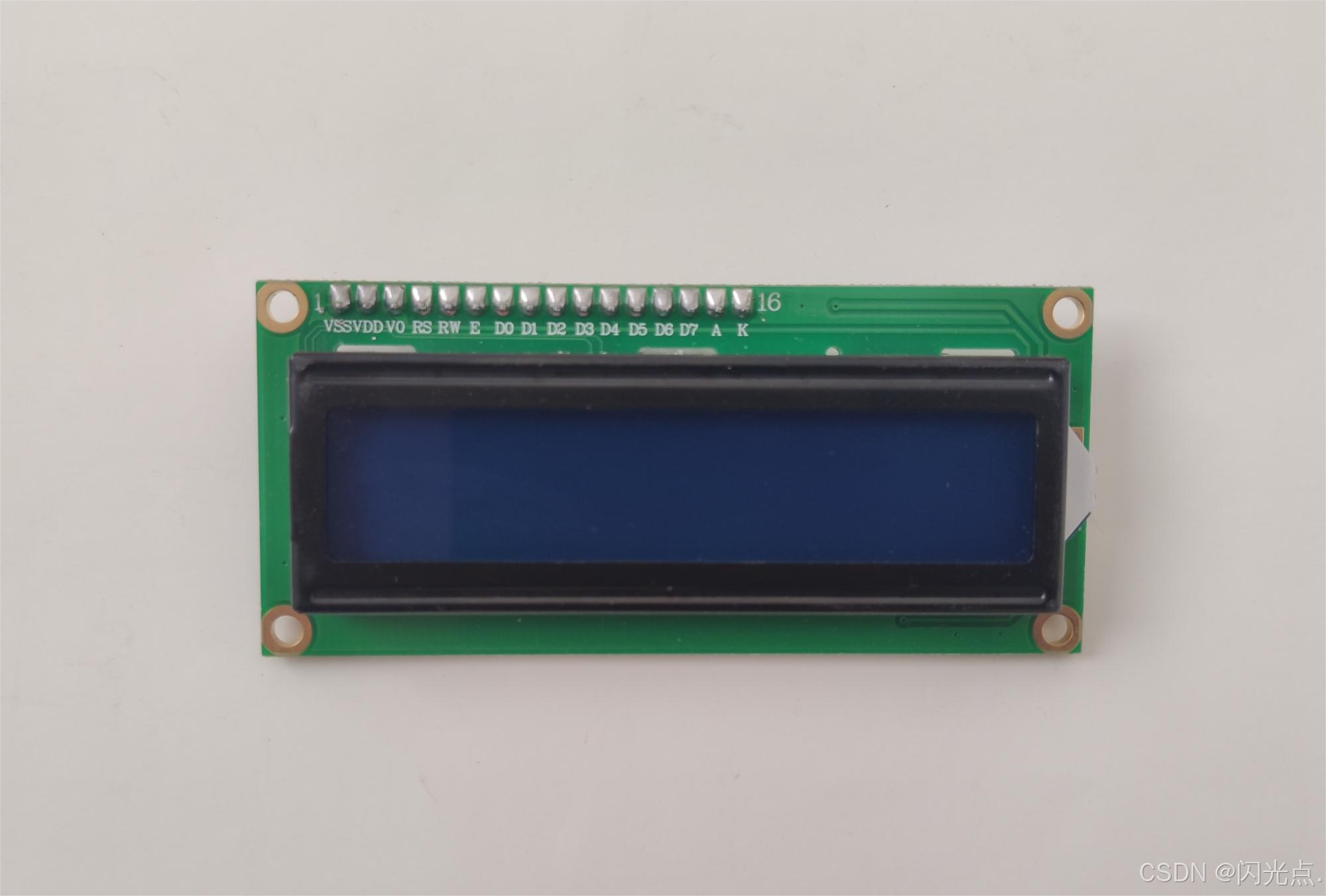

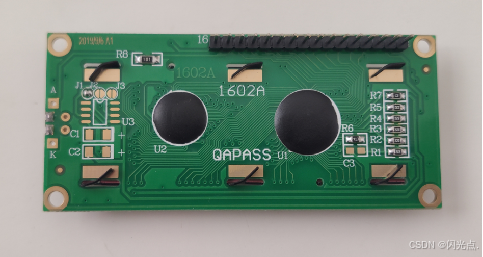

（LCD1602）

引脚 功能
VSS 地
VDD 电源正极（4.5-5.5v）
V0 对比度调节电压
RS 数据/指令          1/0
RW 读出/写入          1/0
E 使能       1为数据有效，0下降沿执行命令
D0-D7 数据输入
A 背光电源的正极
K 背光电源的负极

（注：V0对比度调节，通常内接或外接一个“滑动变阻器”用来调节对比度。）
