图像识别技术与应用

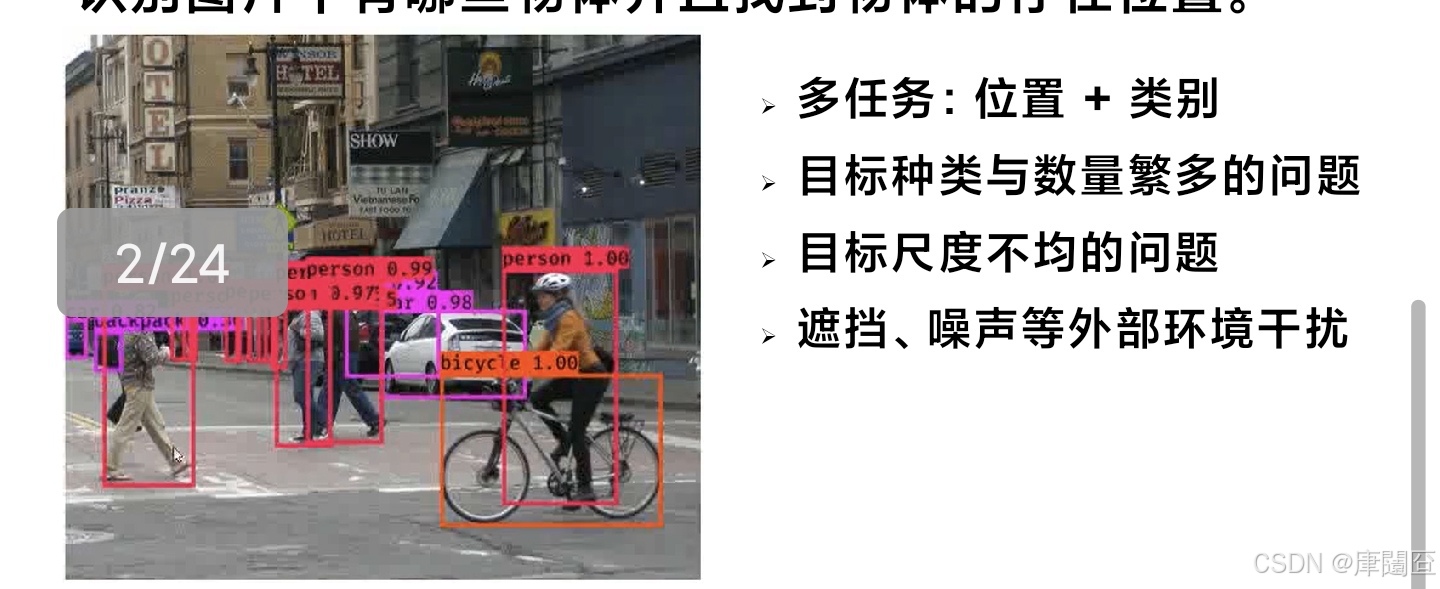

目标检测

多任务：位置 + 类别

目标种类与数量繁多的问题

目标尺度不均的问题

遮挡、噪声等外部环境干扰
· 识别图片中有哪些物体并且找到物体的存在位置。

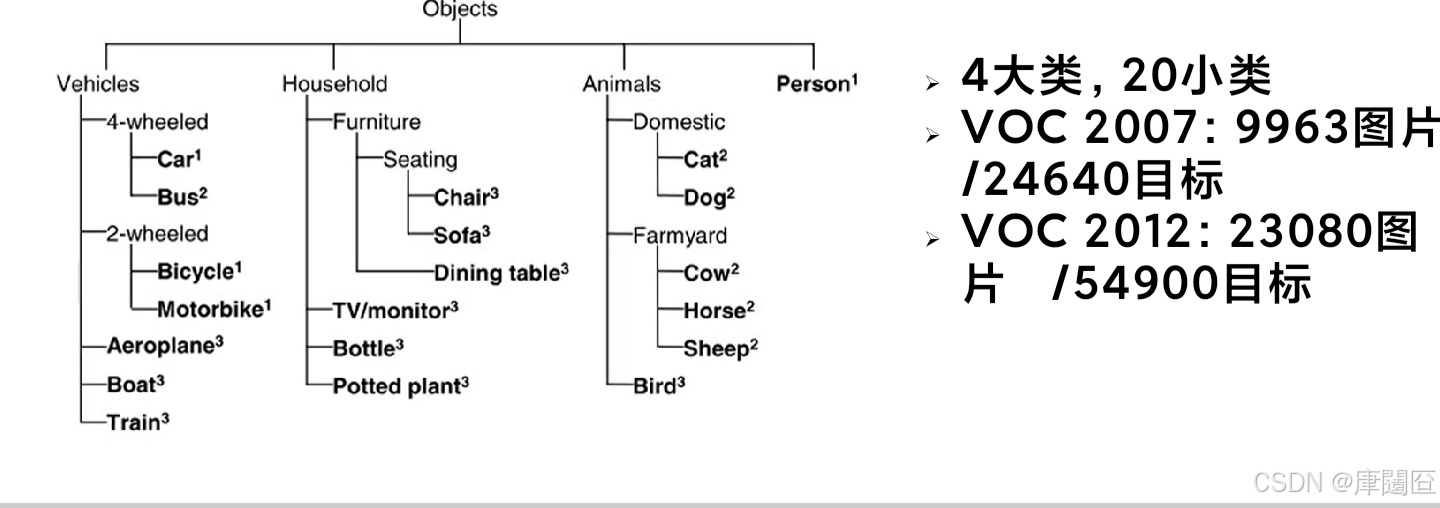

 目标检测的数据集

4大类，20小类
VOC 2007：9963图片        /24640目标
VOC 2012：23080图片   /54900目标
· VOC数据集：PASCAL VOC挑战赛(The PASCAL Visual Object Classes)是一个世界级的计算机视觉挑战赛。

目标检测的数据集
包含20万个图像
80个类别
超过50万个目标标注
平均每个图像的目标数是7.2
· COCO数据集：起源于微软2014年出资标注的MS COCO数据库。

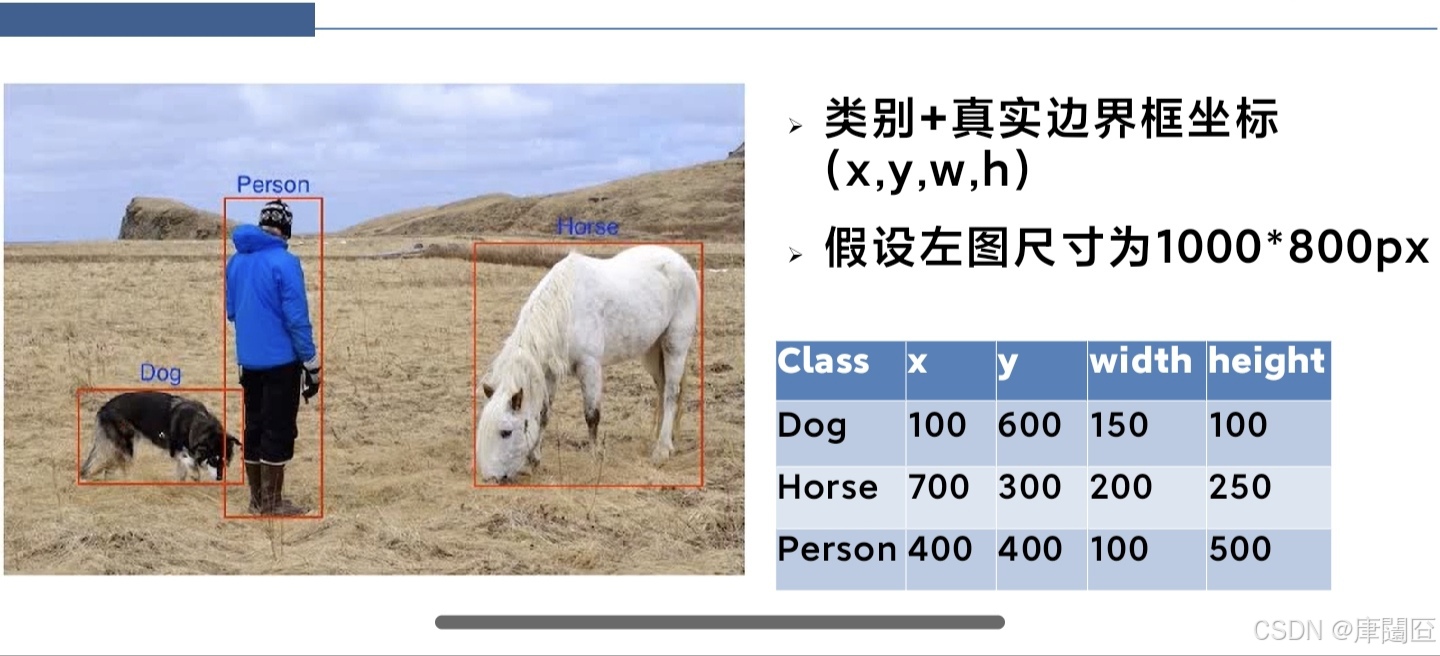

目标检测的Ground Truth

类别+真实边界框坐标(x,y,w,h)

假设左图尺寸为1000*800px

 目标检测的Ground Truth

YOLO(TXT)格式：
(x,y,w,h)
分别代表中心点坐标和宽、高
x,y,w,h均为归一化结果

目标检测的Ground Truth

VOC(XML)格式：
(Xmin,Ymin,Xmax,Ymax)分别代表左上角和右下角的两个坐标。

目标检测的Ground Truth

VOC(XML)格式：
(Xmin,Ymin,Xmax,Ymax)分别代表左上角和右下角的两个坐标。

 目标检测的评估指标

生成的预测结果会非常多
首先过滤掉低类别置信度的检测结果
使用IoU作为边界框正确性的度量指标

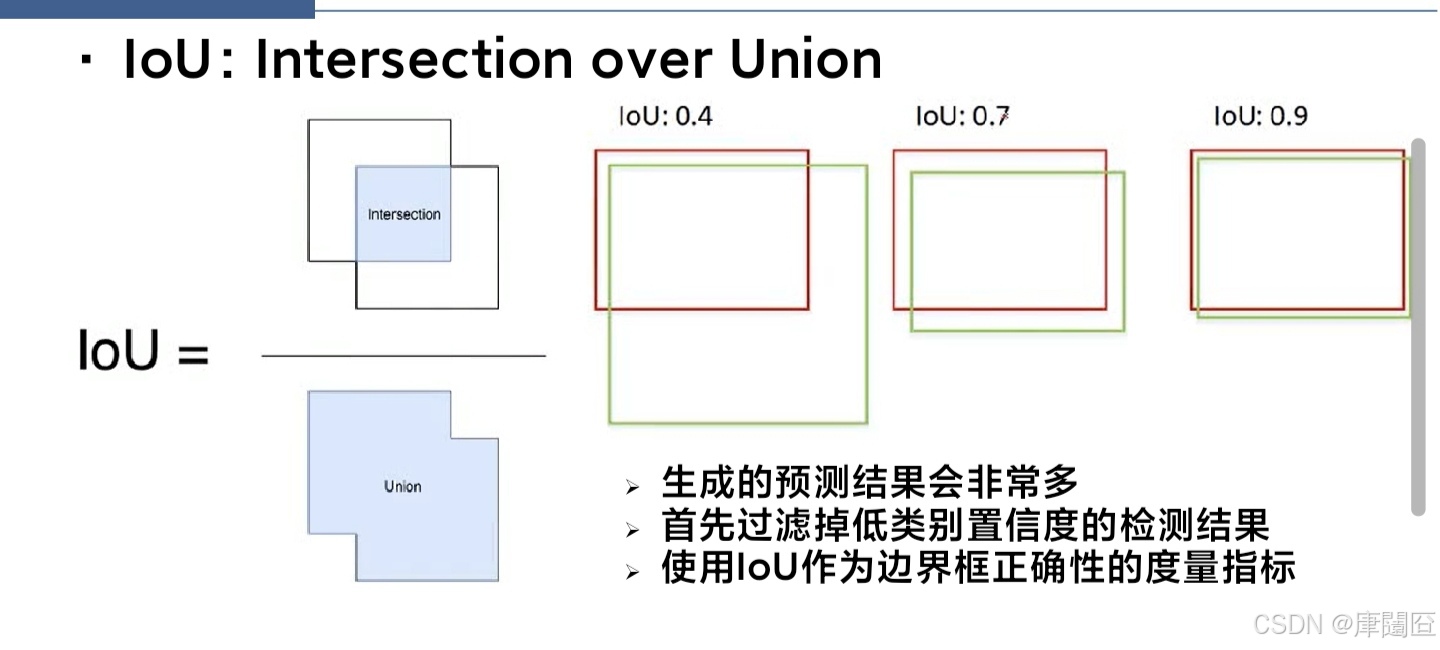

· IoU：Intersection over Union

目标检测的评估指标

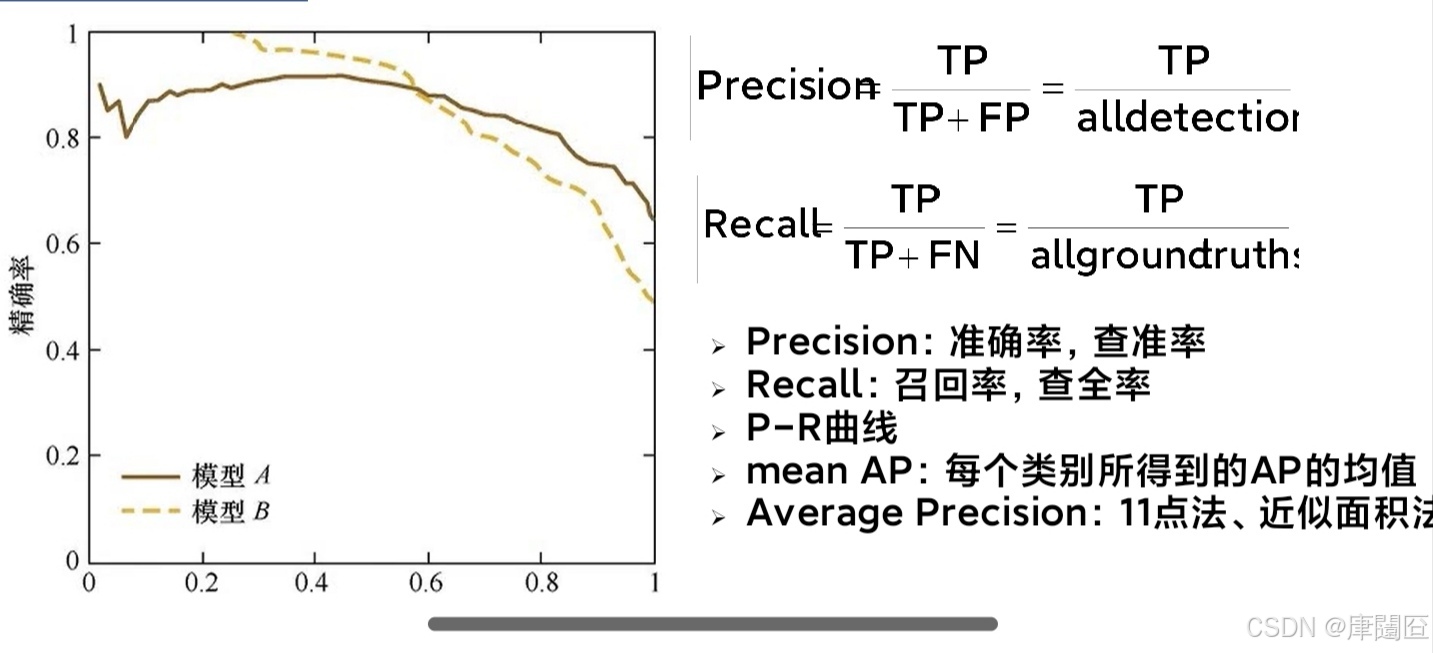

目标检测的评估指标
Precision：准确率，查准率
Recall：召回率，查全率
P-R曲线
mean AP：每个类别所得到的AP的均值
Average Precision：11点法、近似面积法

 目标检测的评估指标

Average P：P值需要设计度量规则让它均衡
mean AP：AP够均衡了，直接mean即可
mean：算数平均
average：包含其他的度量指标
Median(中位数)
Mode(众数)
Mean(算术平均数)
Average
· mean与average

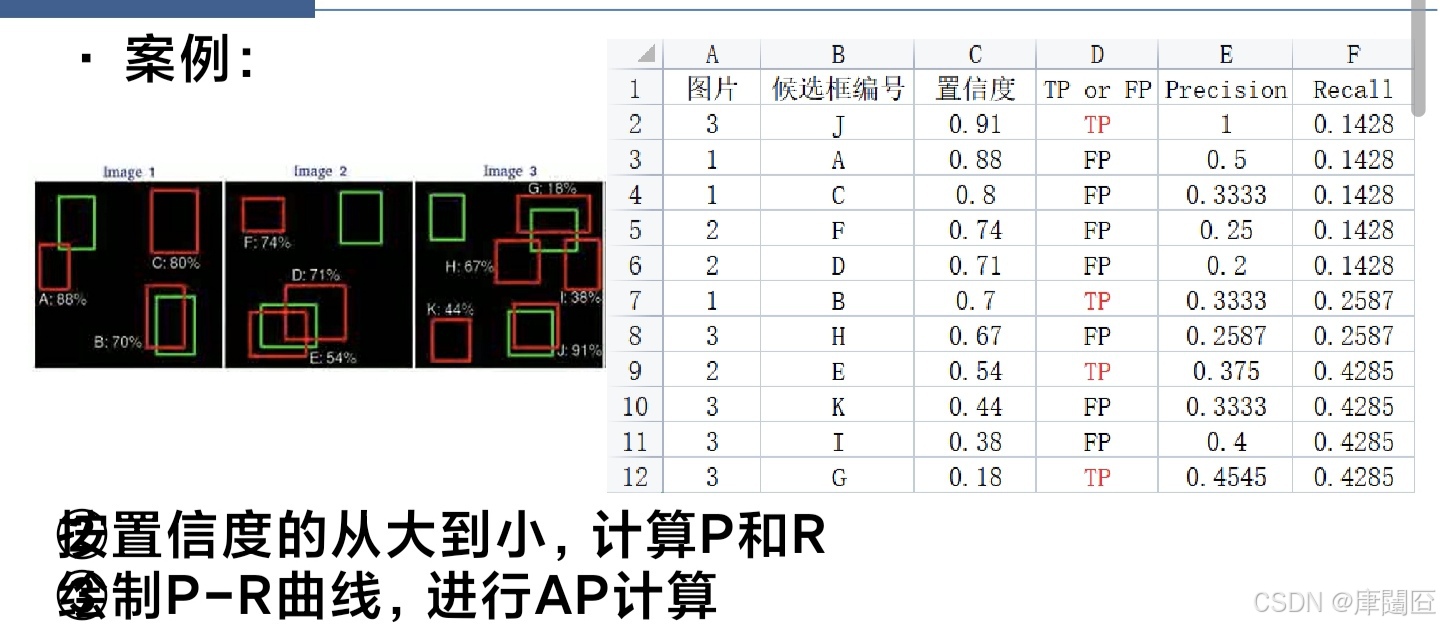

目标检测的评估指标
R=[0, 0.1, 0.2, 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1]
P=[1, 0.6666, 0.4285, 0.4285, 0.4285, 0, 0, 0, 0, 0, 0]
· AP计算方法：11点法

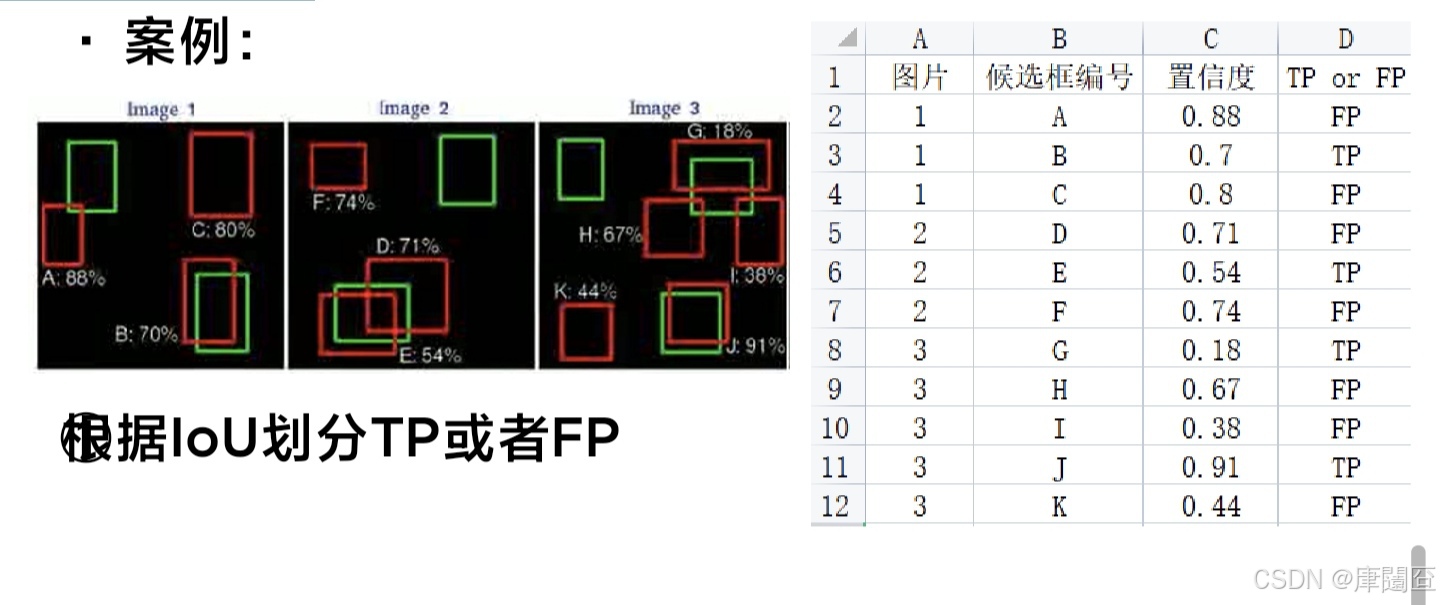

目标检测的评估指标

目标检测的评估指标

目标检测的评估指标

 目标检测的传统方法

需要人工设计尺寸
大量冗余操作
定位不准确
· 滑动窗口法


目标检测的深度学习方法
anchor box用ratio+scale描述
feature map的点来决定位置
scale来表示目标的大小（面积大小）
aspect ratio来表示目标的形状（长宽比）
· anchor box

anchor-base
anchor-base是自顶向下的
类似于传统方法，滑动窗口法穷举出许多，然后再根据置信度之类的进行筛选
anchor-free
anchor-free是自底向上的
想办法自动生成，不穷举
free掉了anchor的预设过程
· anchor-base和anchor-free
目标检测的深度学习方法

 目标检测的深度学习方法

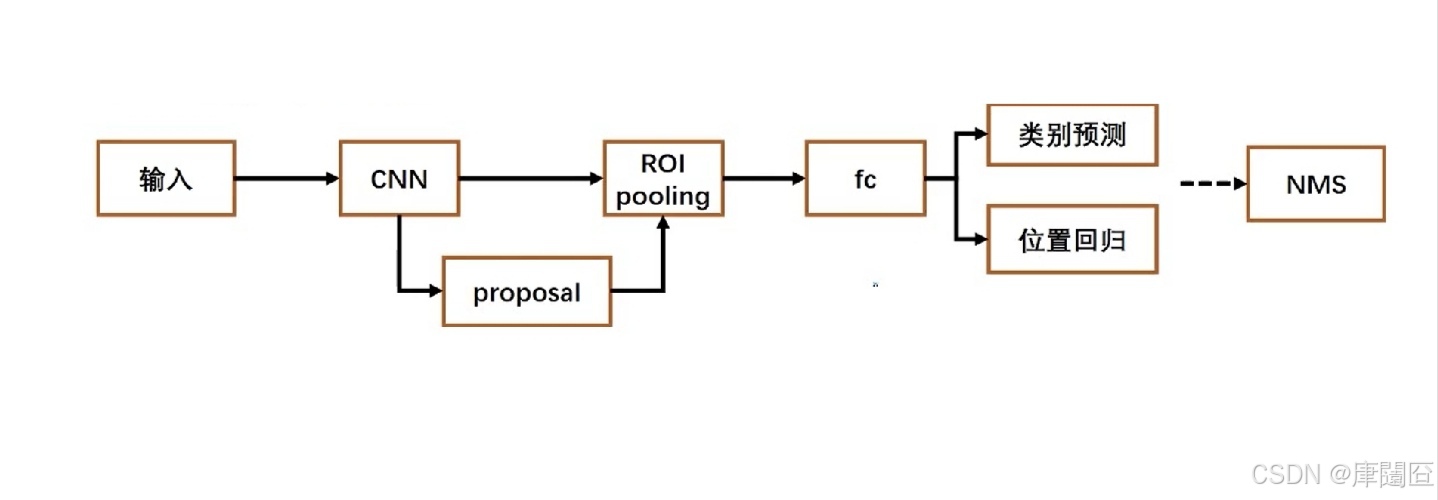

 · two stage算法流程

 目标检测的深度学习方法

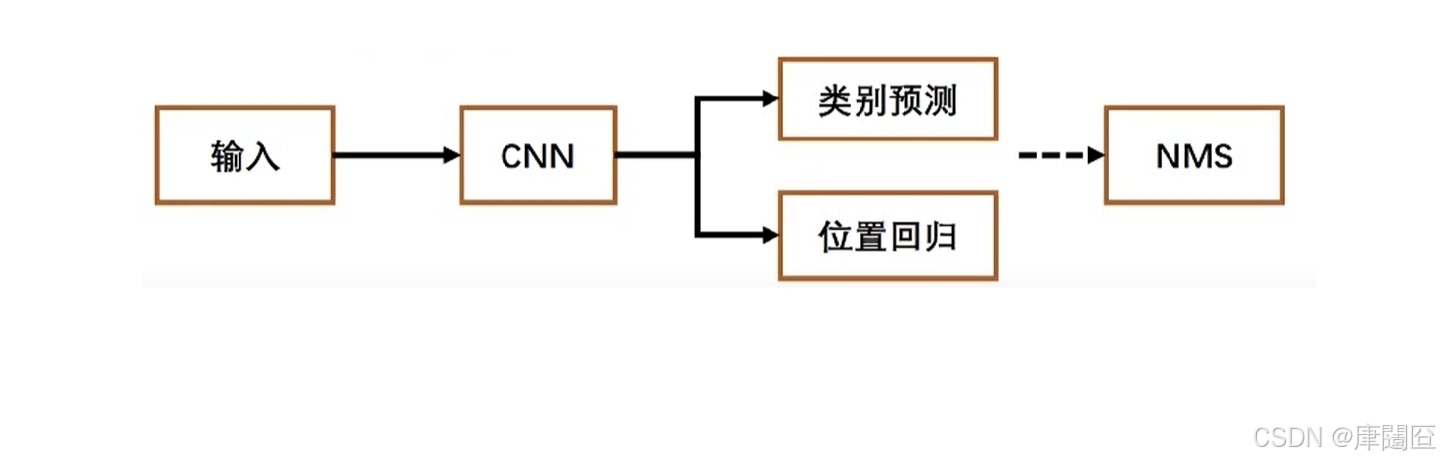

· one stage算法流程


 目标检测的深度学习方法

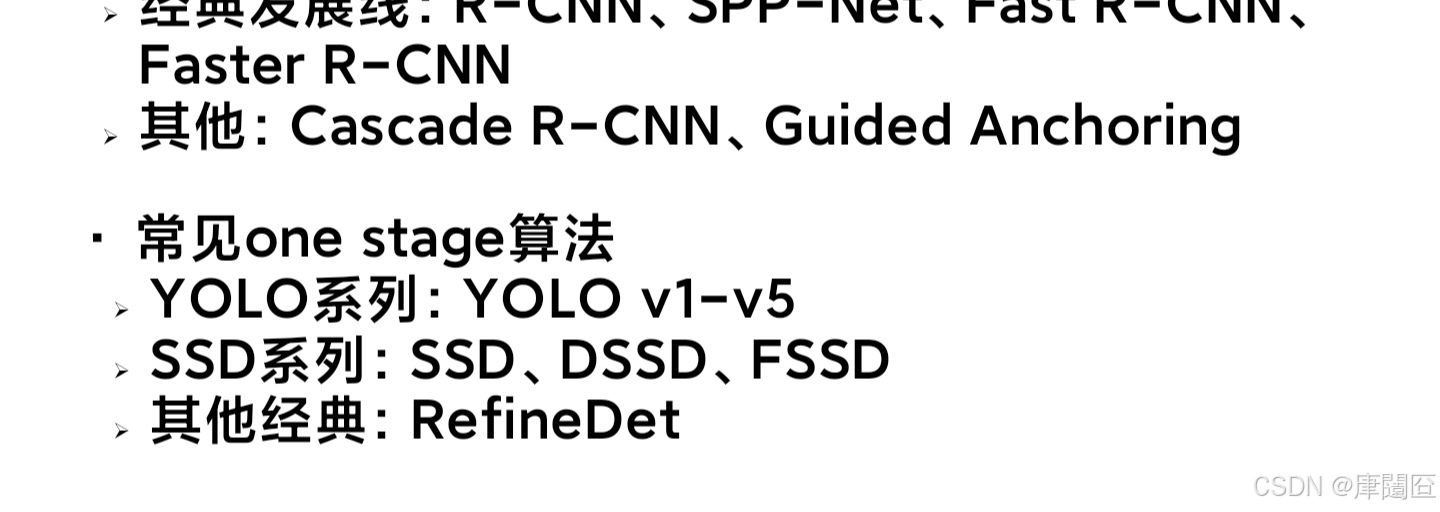

· 常见one stage算法
YOLO系列：YOLO v1-v5
SSD系列：SSD、DSSD、FSSD
其他经典：RefineDet
· 常见two stage算法
经典发展线：R-CNN、SPP-Net、Fast R-CNN、  Faster R-CNN
其他：Cascade R-CNN、Guided Anchoring



目标检测的深度学习方法

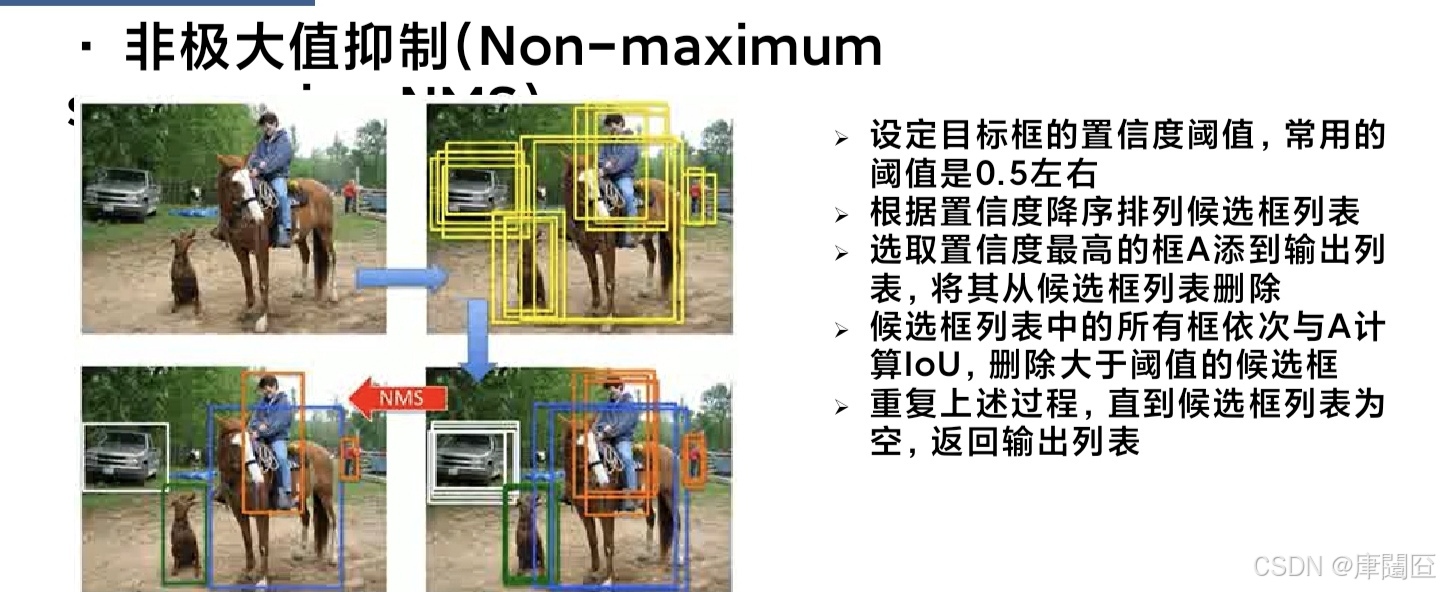

设定目标框的置信度阈值，常用的阈值是0.5左右
根据置信度降序排列候选框列表
选取置信度最高的框A添到输出列表，将其从候选框列表删除
候选框列表中的所有框依次与A计算IoU，删除大于阈值的候选框
重复上述过程，直到候选框列表为空，返回输出列表
· 非极大值抑制(Non-maximum suppression,NMS)
