Docker swarm集群应用（二）

一、在指定网络中发布服务

1、创建Overlay网络

docker network create -d overlay tomcat-net

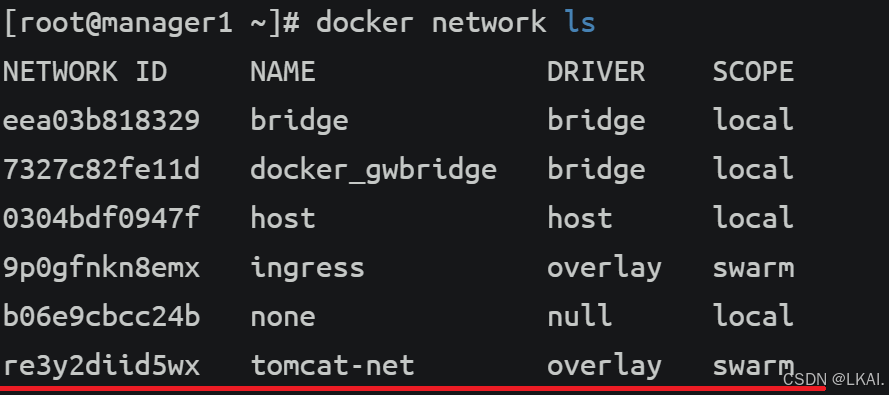

docker network ls

查看tomcat-net的详细信息

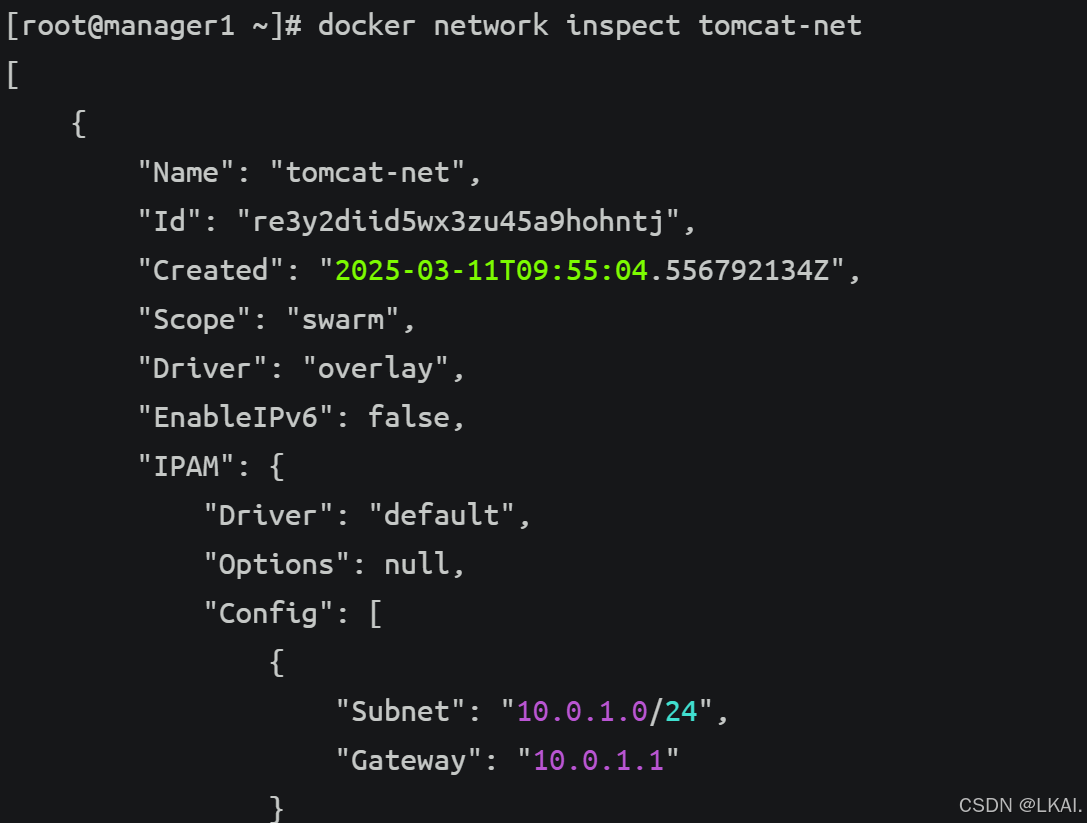

docker network inspect tomcat-net

说明：

创建名为tomcat-net的覆盖网络(Overlay Netowork)，处于该网络下的docker容器，即使宿主机不一样，也能相互访问

2、使用新建网络创建服务

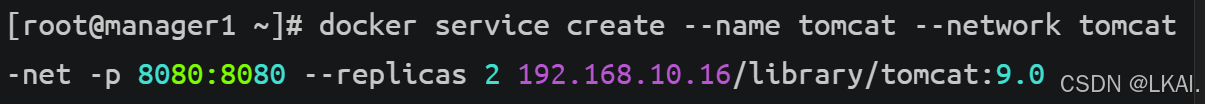

docker service create --name tomcat --network tomcat-net -p 8080:8080 --replicas 2 192.168.10.16/library/tomcat:9.0

--network tomcat-net   将服务连接到名为 tomcat-net 的 Docker 网络

查看服务容器运行所在的节点

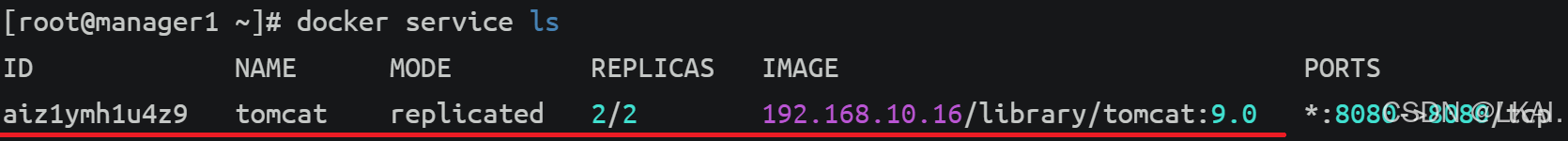

docker service ls

docker service ps tomcat

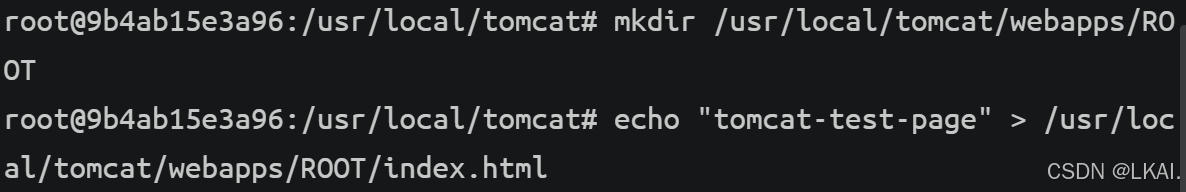

在服务容器运行的节点上修改容器网页内容

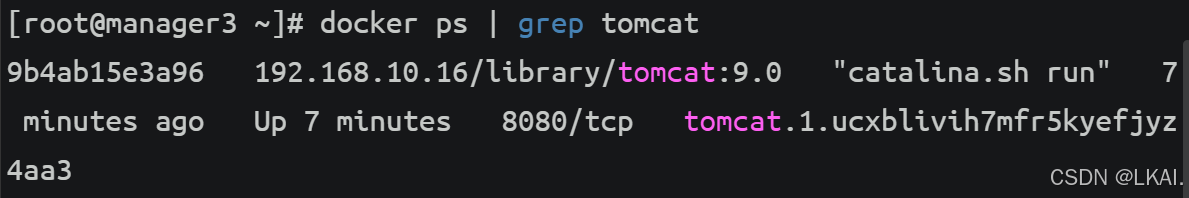

服务1：

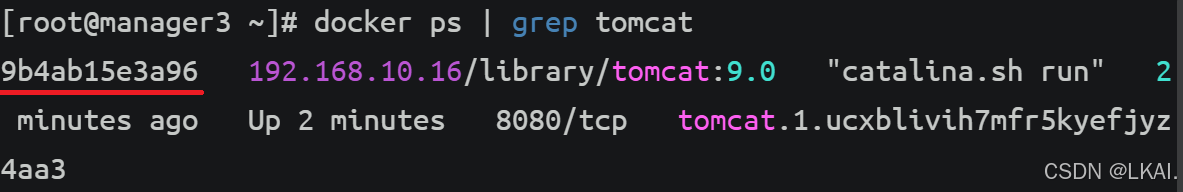

docker ps | grep tomcat

docker exec -it 9b4ab15e3a96 bash

mkdir /usr/local/tomcat/webapps/ROOT

echo "tomcat-test-page" > /usr/local/tomcat/webapps/ROOT/index.html

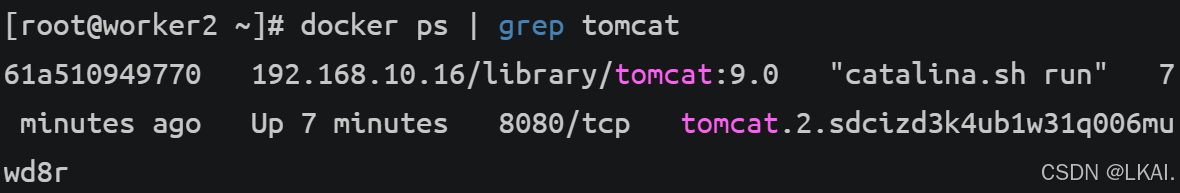

服务2：

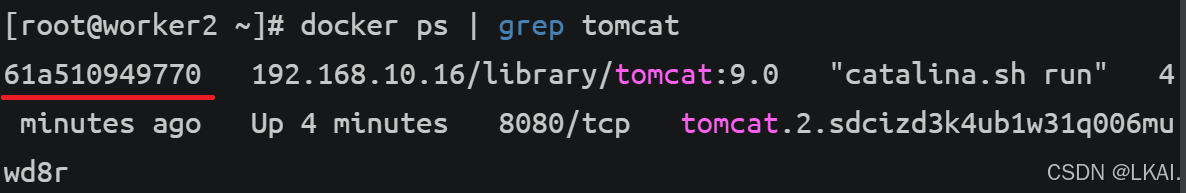

docker ps | grep tomcat

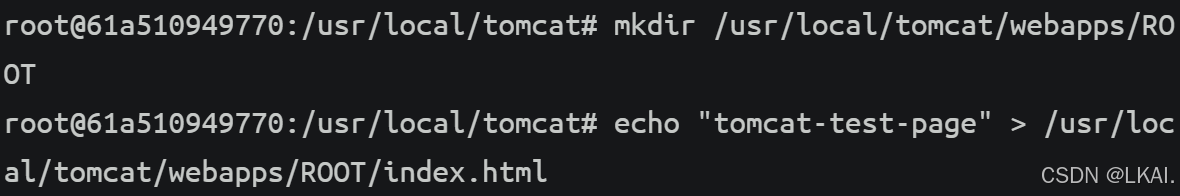

docker exec -it 61a510949770 bash

mkdir /usr/local/tomcat/webapps/ROOT

echo "tomcat-test-page" > /usr/local/tomcat/webapps/ROOT/index.html

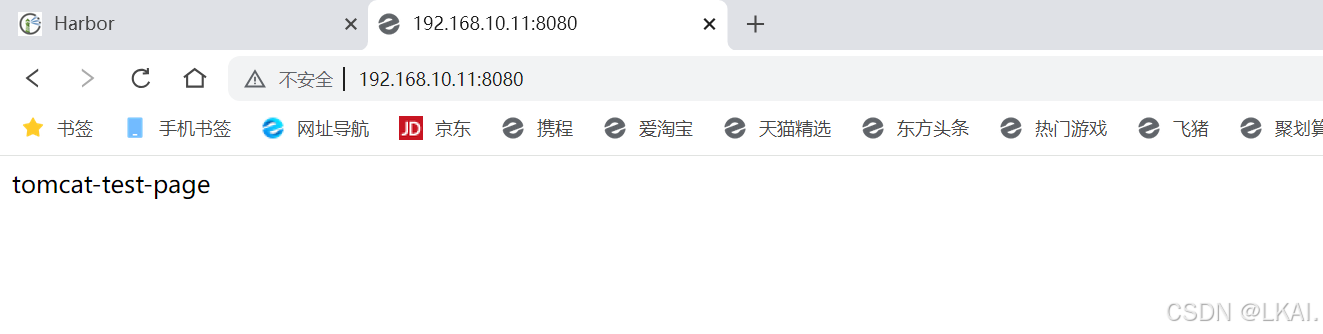

使用浏览器访问

192.168.10.11:8080

3、访问网络模式

服务网络模式一共有两种：Ingress和Host，如果不指定，则默认的是Ingress；Ingress模式下，到达Swarm任何节点的8080端口的流量，都会映射到任何服务副本的内部8080端口，就算该节点上没有tomcat服务副本也会映射。

docker service create --name tomcat --network tomcat-net -p 8080:8080 --replicas 2 192.168.10.16/library/tomcat:9.0

上面已经创建服务

查服务所在节点

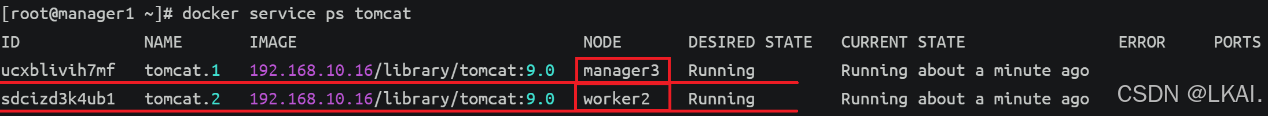

docker service ps tomcat

docker ps | grep tomcat

docker ps | grep tomcat

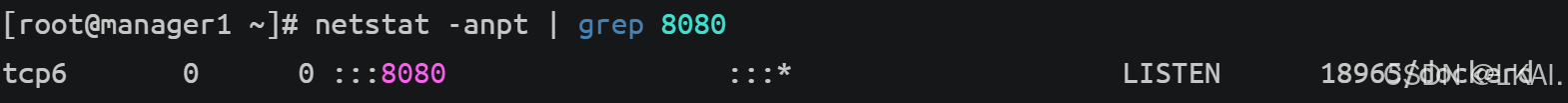

各节点上都会开启8080端口

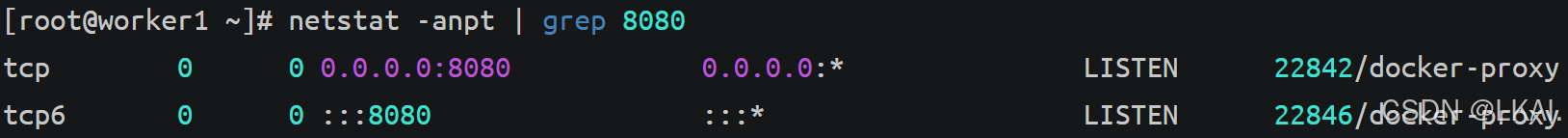

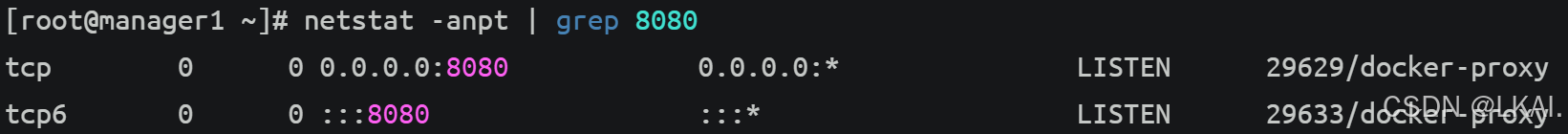

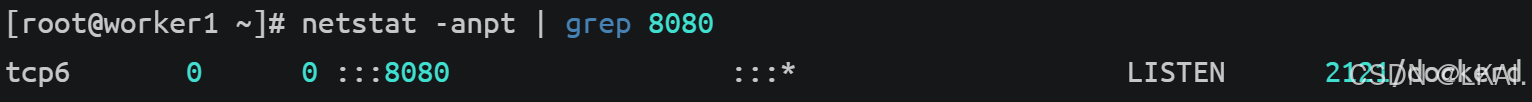

netstat -anpt | grep 8080

删除tomcat服务

docker service rm tomcat

Host模式下，仅在运行有容器副本的机器上开放端口

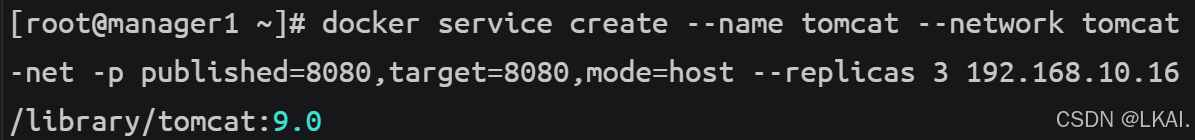

docker service create --name tomcat --network tomcat-net -p published=8080,target=8080,mode=host --replicas 3 192.168.10.16/library/tomcat:9.0

-p published=8080,target=8080,mode=host

published=8080：将宿主机的 8080 端口映射到服务。

target=8080：服务内部的容器监听 8080 端口。

mode=host：使用主机模式（host mode），即容器的端口直接绑定到宿主机的端口。

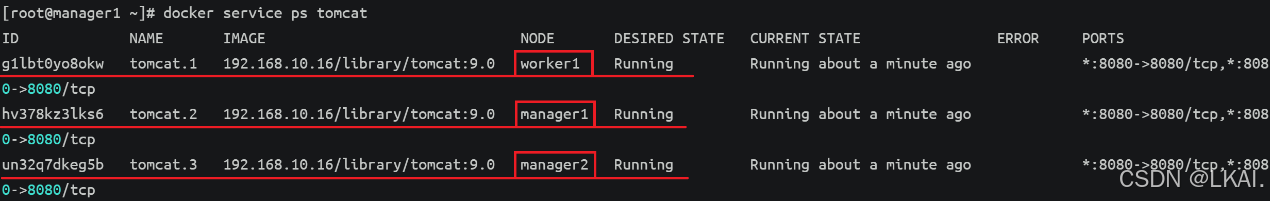

docker service ps tomcat

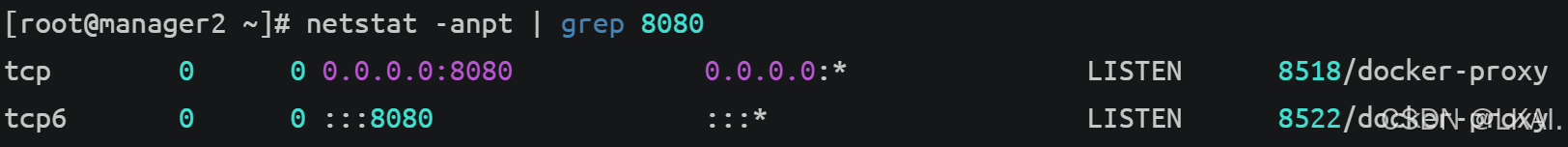

查看端口映射情况

netstat -anpt | grep 8080

服务容器所在节点才会开放映射端口

删除tomcat服务

docker service rm tomcat

二、服务数据持久化存储

1、本地存储

（1）在集群所有主机上创建本地目录（集群所有主机）

mkdir -p /data/nginxdata

（2）发布服务时挂载本地目录到容器中

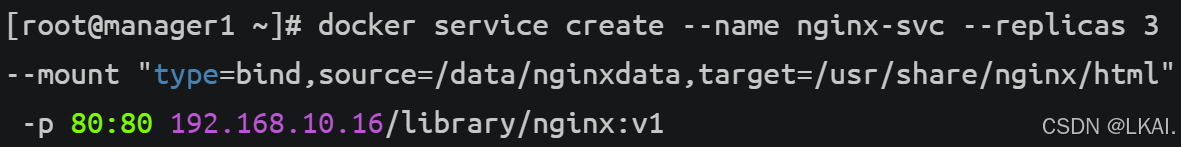

docker service create --name nginx-svc --replicas 3 --mount "type=bind,source=/data/nginxdata,target=/usr/share/nginx/html" -p 80:80 192.168.10.16/library/nginx:v1

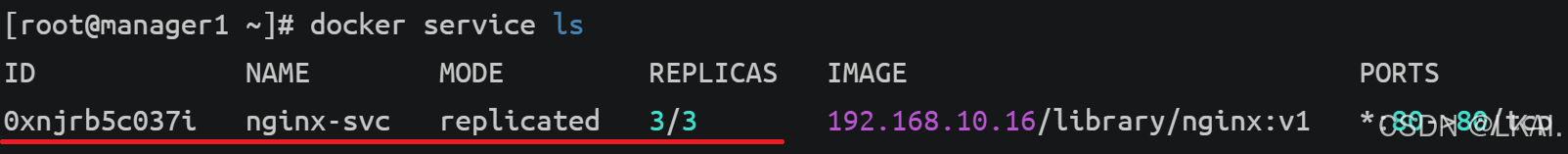

查看服务状态

docker service ls

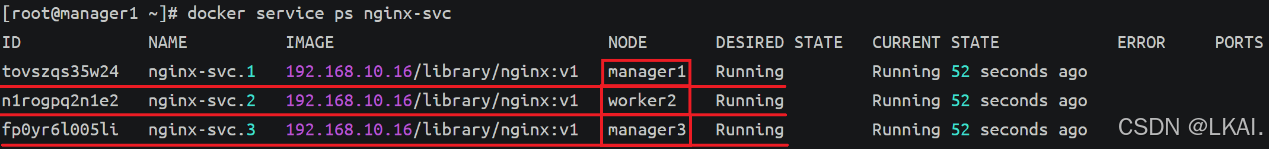

查看容器所在节点

docker service ps nginx-svc

向容器所在服务器创建网页内容

echo "manager2 web" > /data/nginxdata/index.html

echo "manager3 web" > /data/nginxdata/index.html

echo "worker2 web" > /data/nginxdata/index.html

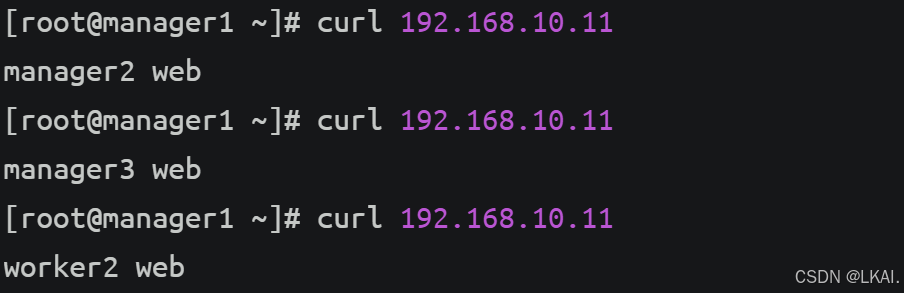

（3）验证是否使用本地目录

curl 192.168.10.11

存在数据一致性问题

删除nginx-svc服务

docker service rm nginx-svc

2、网络存储

网络存储卷可以实现跨docker宿主机的数据共享，数据持久保存到网络存储卷中，在创建service时添加卷的挂载参数，网络存储卷可以帮助自动挂载，但需要集群节点都创建该网络存储卷

（1）部署NFS存储（harbor）

本案例以NFS提供远程存储为例

在192.168.10.16服务器上部署NFS服务，共享目录为docker swarm集群主机使用。

mkdir /opt/docker_volume

yum -y install nfs-utils

vim /etc/exports

添加：

/opt/docker_volume      *(rw,sync,no_root_squash)

systemctl start nfs-server

systemctl enable nfs-server

显示 NFS 服务器上共享的目录信息

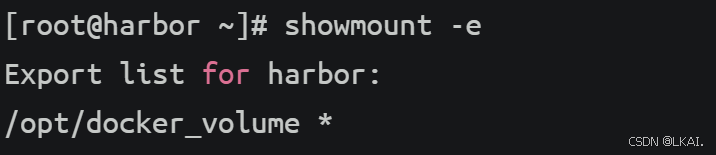

showmount -e

（2）为集群所有主机安装nfs-utils软件（集群所有主机）

yum -y install nfs-utils

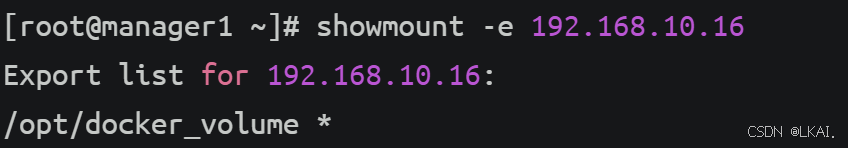

showmount -e 192.168.10.16

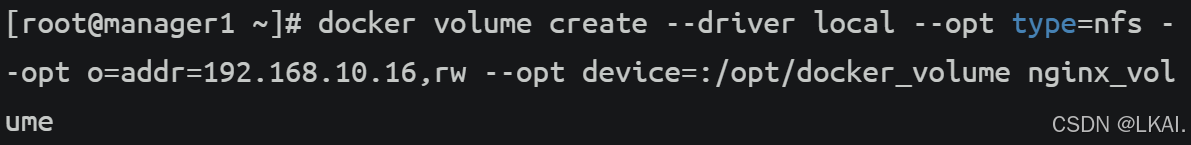

（3）创建一个基于 NFS（网络文件系统） 的 Docker 卷（集群所有主机）

docker volume create --driver local --opt type=nfs --opt o=addr=192.168.10.16,rw --opt device=:/opt/docker_volume nginx_volume

docker volume create    创建一个新的 Docker 卷

--driver local                 指定卷的驱动为 local（本地驱动），但通过选项配置为使用 NFS

--opt type=nfs              指定卷的类型为 nfs，即使用 NFS 协议挂载远程目录

--opt o=addr=192.168.10.16,rw

addr=192.168.10.16：指定 NFS 服务器的 IP 地址为 192.168.10.16

rw：以读写模式挂载 NFS 目录

--opt device=:/opt/docker_volume     指定 NFS 服务器上共享的目录路径为 /opt/docker_volume

nginx_volume                为创建的卷指定名称为 nginx_volume

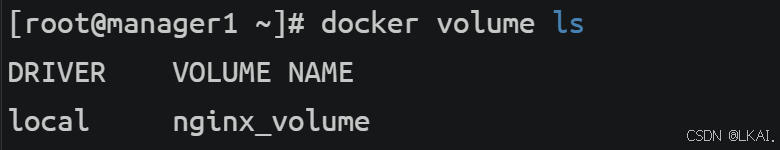

docker volume ls

（4）发布服务

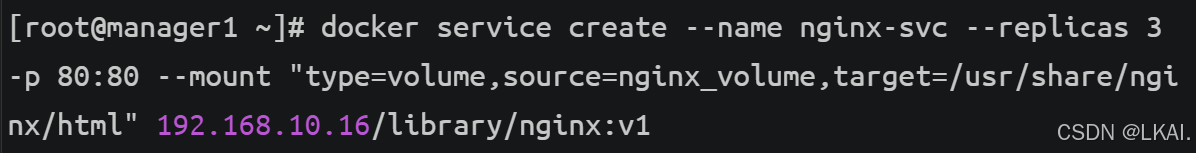

docker service create --name nginx-svc --replicas 3 -p 80:80 --mount "type=volume,source=nginx_volume,target=/usr/share/nginx/html" 192.168.10.16/library/nginx:v1

--mount "type=volume,source=nginx_volume,target=/usr/share/nginx/html"

type=volume：指定挂载类型为 Docker 卷

source=nginx_volume：使用名为 nginx_volume 的 Docker 卷

target=/usr/share/nginx/html：将卷挂载到容器内的 /usr/share/nginx/html 目录（Nginx 默认的静态文件目录）

（5）验证

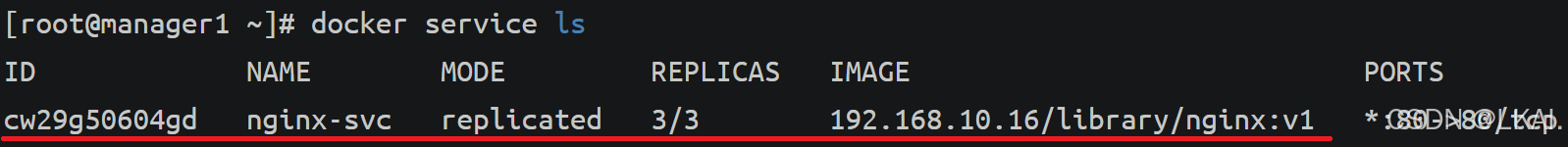

docker service ls

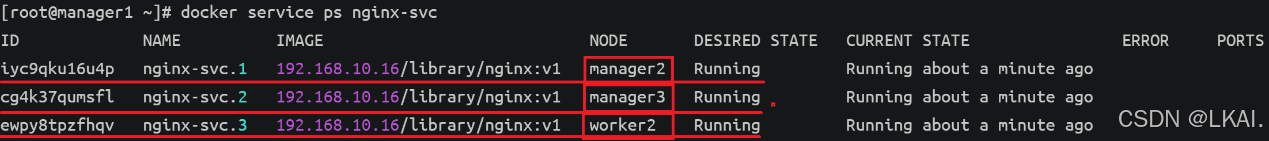

docker service ps nginx-svc

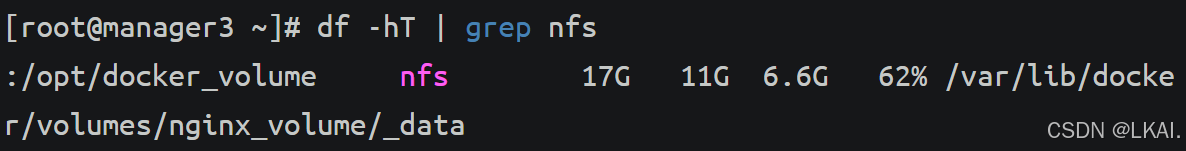

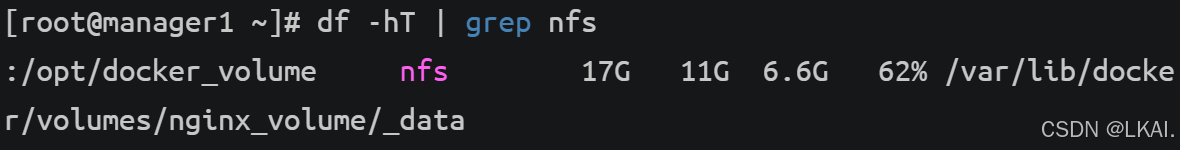

到服务容器运行所在节点查看挂载情况

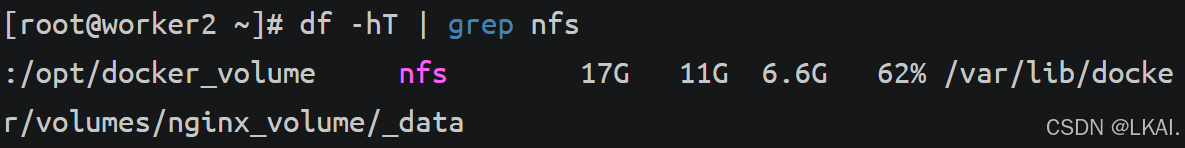

df -hT | grep nfs

在nfs服务器（harbor）上传网页

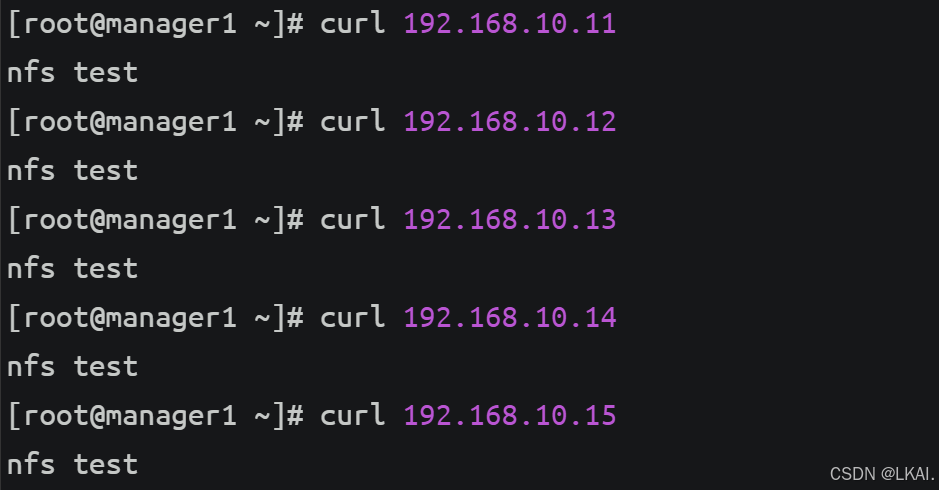

echo "nfs test" > /opt/docker_volume/index.html

删除nginx-svc服务

docker service rm nginx-svc
