①大缓存ModbusRTU485数据集中采集器寄存器线圈重映射从站并发采集

型号

一分一路 MS-A1-C011     一分2路 MS-A1-C021

一分4路 MS-A1-C041     一分7路 MS-A1-C071

Modbus 串口  RS485 转 RS485

技术规格

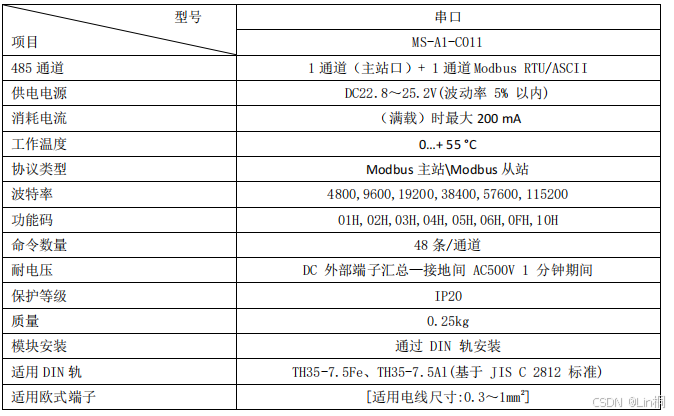

1.串口 MS-A1-C011

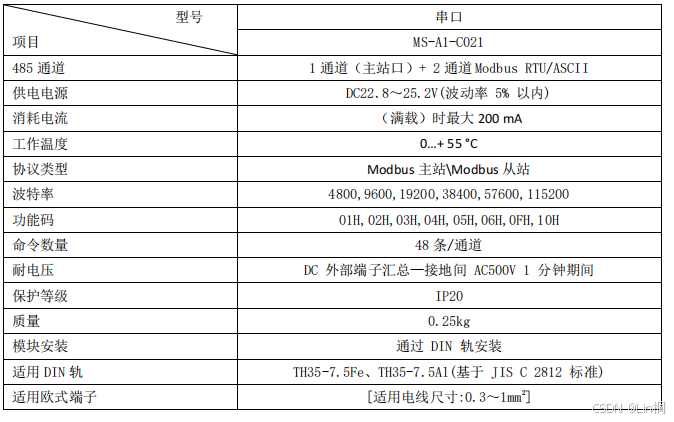

2. 串口 MS-A1-C021

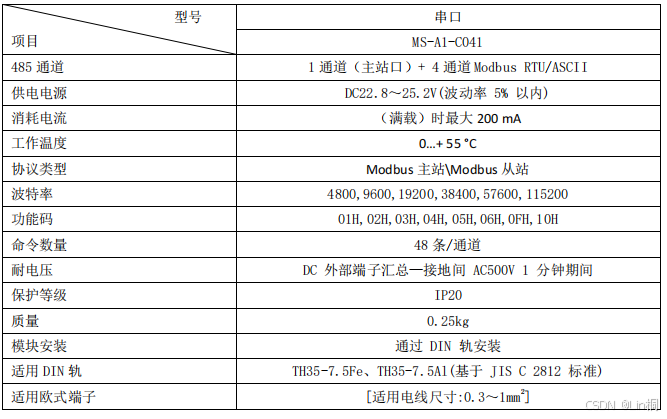

3. 串口 MS-A1-C041

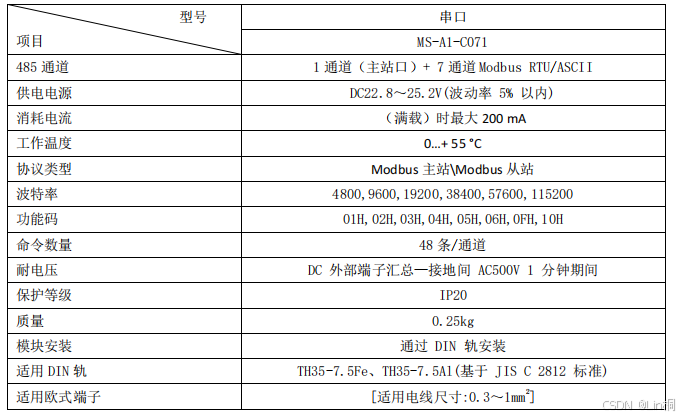

4.串口 MS-A1-C071

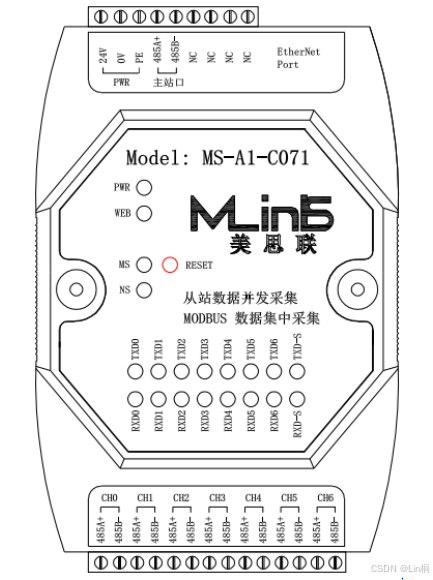

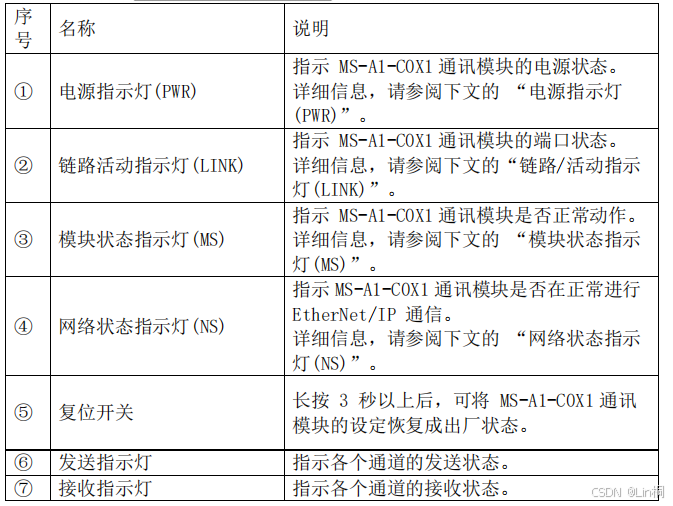

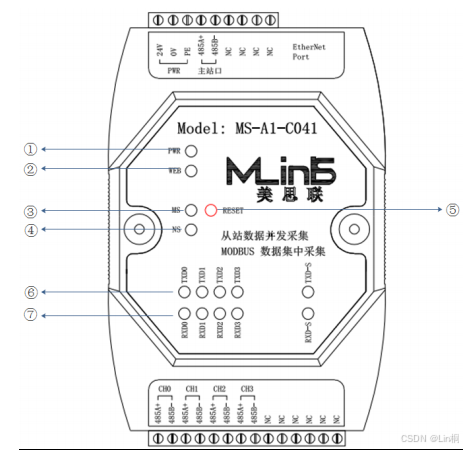

 指示灯与开关



关于出厂状态，请参阅 “复位(初始化)时的设定”。

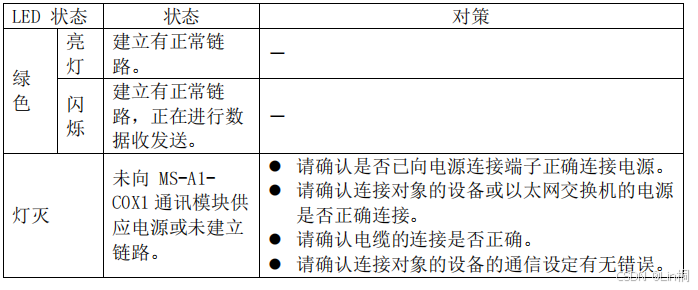

动作指示灯

电源指示灯(PWR)

表示 MS-A1-C0X1 通讯模块是否处于通电中。

链路/活动指示灯(LINK)

表示 MS-A1-C0X1 通讯模块的端口状态。

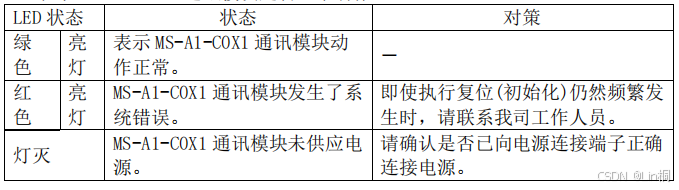

模块状态指示灯(MS)

表示 MS-A1-C0X1 通讯模块是否正常动作。

网络状态指示灯(NS)

表示 MS-A1-C0X1 通讯模块是否在和主设备正常进行通信。

  复位(初始化)时的设定

长按复位开关 3 秒钟以上后，重新启动 MS-A1-C0X1 通讯模块，可初始化为出厂时的设定。

注：在 MS-A1-C0X1 这个款型号上，复位开关没有初始化的作用，是起到进入 固件升级界面的作用。

发送指示灯(TXD)

表示 MS-A1-C0X1 通讯模块各通道是否处于有发送数据。

接收指示灯(RXD)

表示 MS-A1-C0X1 通讯模块各通道是否处于有接收到数据。

串口 MS-A1-C071

产品功能

MS-A1-C071 通过 Modbus 协议可以连接多个 Modbus 协议设备到 Modbus 总线；整合多个 Modbus 协议的设备，使多个 Modbus 设备如同一个设备那样被访问，只需 一条指令即可读取多个从站设备的相关数据；可轻松实现 Modbus 从站设备数据的双 向交换。

 技术指标

[1] 7个独立通道；

[2] 支持标准 Modbus RTU \ Modbus ASCII 通信协议；

[3] 串口是 RS485 接口，半双工，波特率 4800、9600、19200、38400、57600、 115200 可选，校验位：无、奇、偶可选，1 位或 2 位停止位可选；

[4] MS-A1-C071 串口作为 Modbus 主站，支持 01H、02H、03H、04H、05H、06H、 0FH、10H 功能码，每个通道最多可配置 48 条 Modbus 命令，Modbus 功能码 03H、04H、06H、10H 支持“字节交换”功能，便于用户解决两个网络间数据的大 端小端格式问题；

[5] 串口独立 3KV 磁耦隔离；

[6] Modbus 最大输入输出字节数：

最大输入字节数为 600Bytes

最大输出字节数为 600Bytes

[7] 防护等级：IP20；

[8] 测试标准：符合 EMC 测试标准。

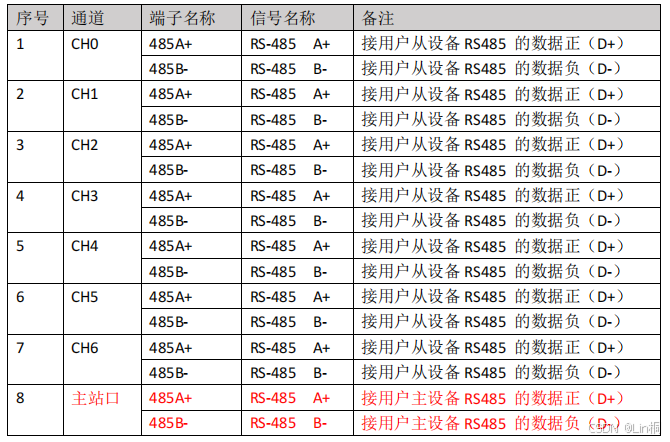

端子排列

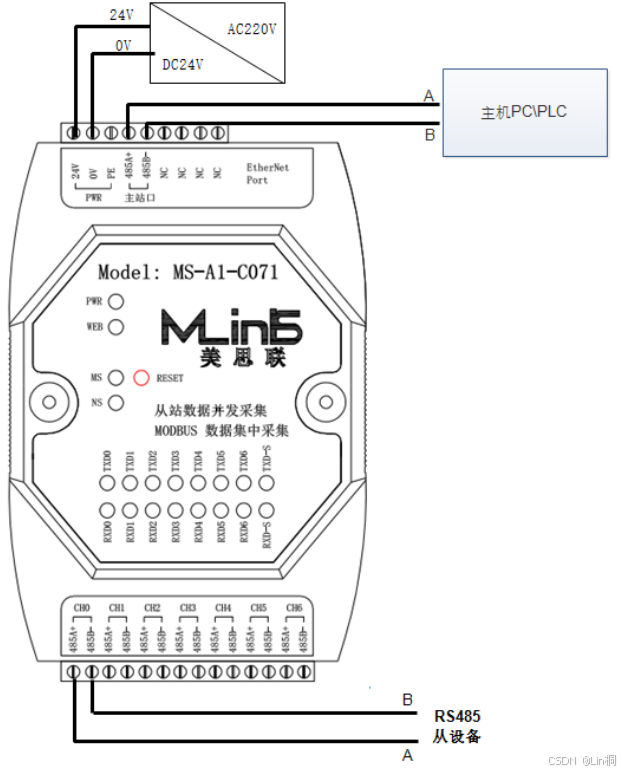

布线图

接线如下

RS485 在点到多点通信时，为了防止信号的反射和干扰，需在线路的最远两端各接一个终端电阻，参数为 120Ω 1/2W。

注：MS-A1-C071 的 RS485 接口内部有终端电阻，在网页启用即可。

串口 MS-A1-C041

产品功能

MS-A1-C041 通过 Modbus协议可以连接多个Modbus协议设备到Modbus总线；整合多个Modbus协议的设备，使多个Modbus设备如同一个设备那样被访问，只需一条指令即可读取多个从站设备的相关数据；可轻松实现Modbus从站设备数据的双向交换。

技术指标

[1] 4个独立通道；

[2] 支持标准 Modbus RTU \ Modbus ASCII 通信协议；

[3] 串口是 RS485 接口，半双工，波特率 4800、9600、19200、38400、57600、 115200 可选，校验位：无、奇、偶可选，1 位或 2 位停止位可选；

[4] MS-A1-C041 串口作为 Modbus 主站，支持 01H、02H、03H、04H、05H、06H、0FH、10H 功能码，每个通道最多可配置 48 条 Modbus 命令，Modbus 功能码 03H、04H、06H、10H 支持“字节交换”功能，便于用户解决两个网络间数据的大 端小端格式问题；

[5] 串口独立 3KV 磁耦隔离；

[6] Modbus 最大输入输出字节数：

最大输入字节数为 600Bytes

最大输出字节数为 600Bytes

[7] 防护等级：IP20；

[8] 测试标准：符合 EMC 测试标准。

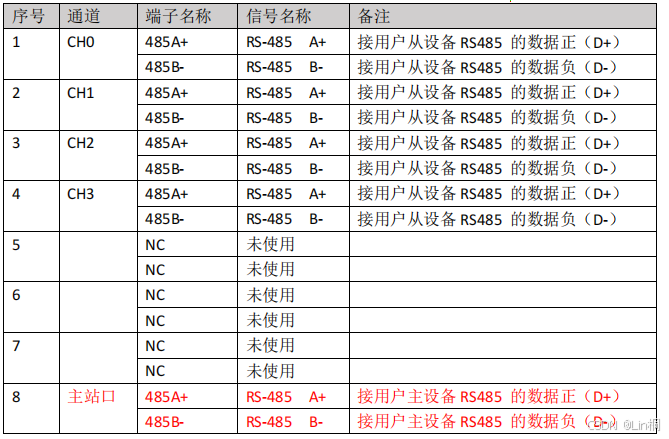

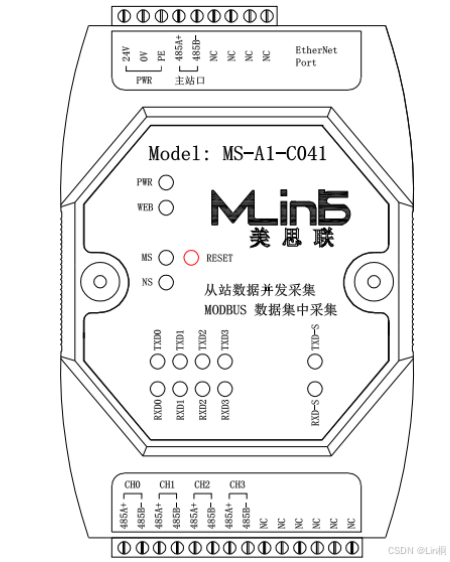

端子排列

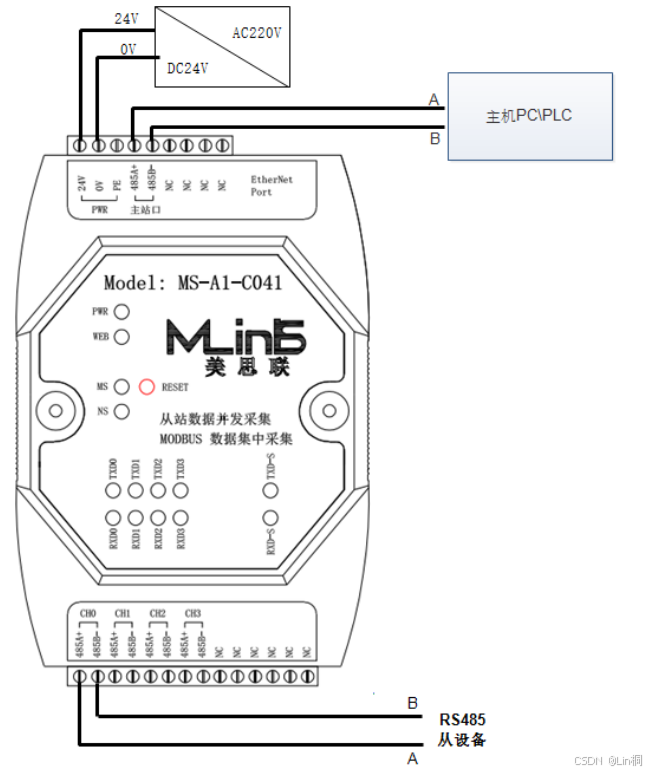

布线图

RS485 在点到多点通信时，为了防止信号的反射和干扰，需在线路的最远两端各接一个终端电阻，参数为 120Ω 1/2W。

注：MS-A1-C041 的 RS485 接口内部有终端电阻，在网页启用即可。

 串口 MS-A1-C021

产品功能

MS-A1-C021 通过 Modbus 协议可以连接多个Modbus协议设备到Modbus总线； 整合多个Modbus协议的设备，使多个Modbus设备如同一个设备那样被访问，只需一条 指令即可读取多个从站设备的相关数据；可轻松实现Modbus从站设备数据的双向交 换。

技术指标

[1] 2个独立通道；

[2] 支持标准 Modbus RTU \ Modbus ASCII 通信协议；

[3] 串口是 RS485 接口，半双工，波特率 4800、9600、19200、38400、57600、 115200 可选，校验位：无、奇、偶可选，1 位或 2 位停止位可选；

[4] MS-A1-C021 串口作为 Modbus 主站，支持 01H、02H、03H、04H、05H、06H、 0FH、10H 功能码，每个通道最多可配置 48 条 Modbus 命令，Modbus 功能码 03H、04H、06H、10H 支持“字节交换”功能，便于用户解决两个网络间数据的大 端小端格式问题；

[5] 串口独立 3KV 磁耦隔离；

[6] Modbus 最大输入输出字节数：

最大输入字节数为 600Bytes

最大输出字节数为 600Bytes

[7] 防护等级：IP20；

[8] 测试标准：符合 EMC 测试标准。

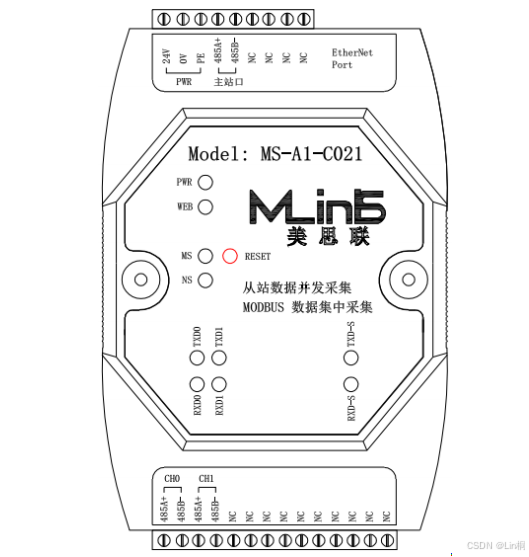

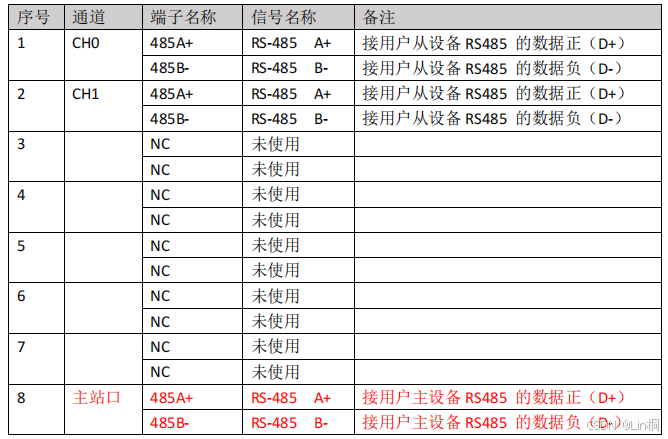

端子排列

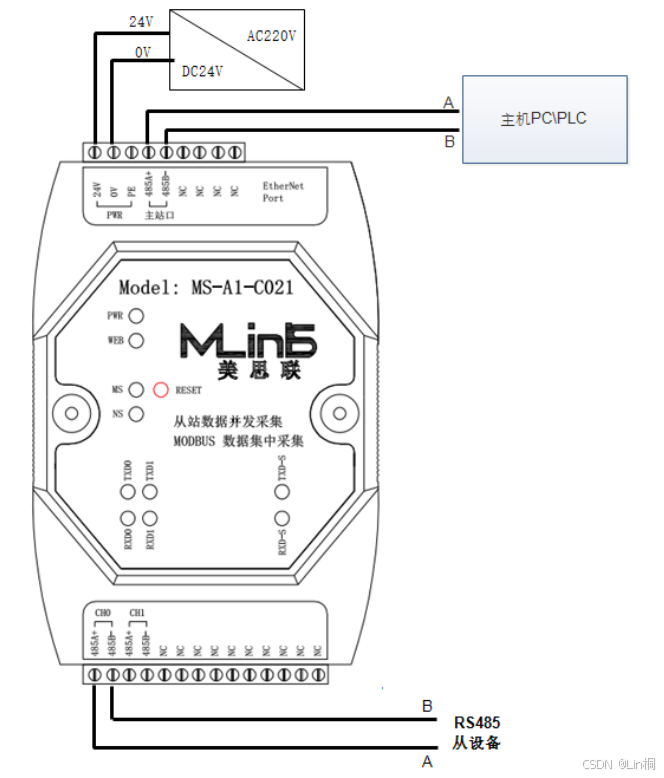

布线图

RS485 在点到多点通信时，为了防止信号的反射和干扰，需在线路的最远两端各接一 个终端电阻，参数为 120Ω 1/2W。

注：MS-A1-C021 的 RS485 接口内部有终端电阻，在网页启用即可。

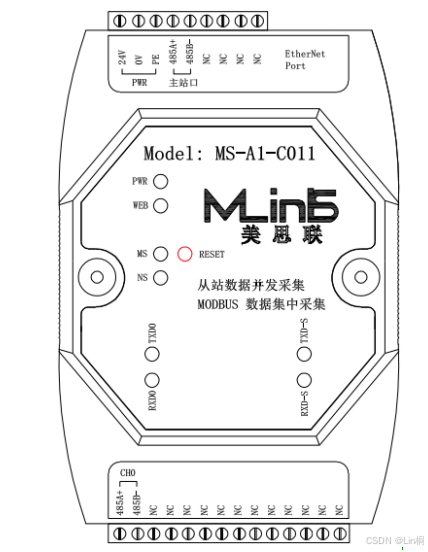

串口 MS-A1-C011

产品功能

MS-A1-C011 通过 Modbus协议可以连接多个Modbus协议设备到Modbus总线； 整合多个Modbus协议的设备，使多个Modbus设备如同一个设备那样被访问，只需一条 指令即可读取多个从站设备的相关数据；可轻松实现Modbus从站设备数据的双向交 换。

技术指标

[1] 1个独立通道；

[2] 支持标准 Modbus RTU \ Modbus ASCII 通信协议；

[3] 串口是 RS485 接口，半双工，波特率 4800、9600、19200、38400、57600、 115200 可选，校验位：无、奇、偶可选，1 位或 2 位停止位可选；

[4] MS-A1-C011 串口作为 Modbus 主站，支持 01H、02H、03H、04H、05H、06H、 0FH、10H 功能码，每个通道最多可配置 48 条 Modbus 命令，Modbus 功能码 03H、04H、06H、10H 支持“字节交换”功能，便于用户解决两个网络间数据的大 端小端格式问题；

[5] 串口独立 3KV 磁耦隔离；

[6] Modbus 最大输入输出字节数：

最大输入字节数为 600Bytes

最大输出字节数为 600Bytes

[7] 防护等级：IP20；

[8] 测试标准：符合 EMC 测试标准。

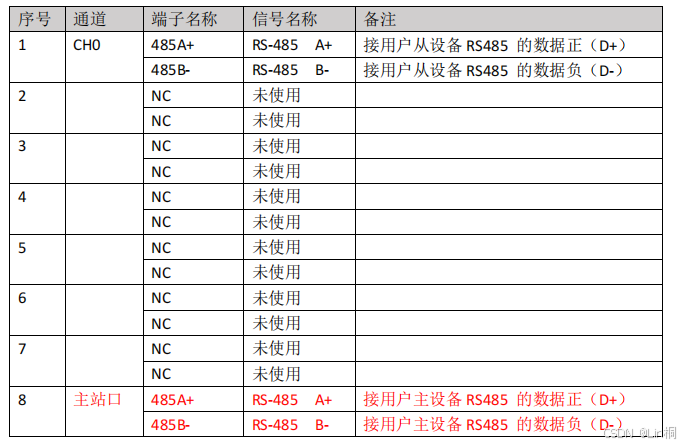

端子排列

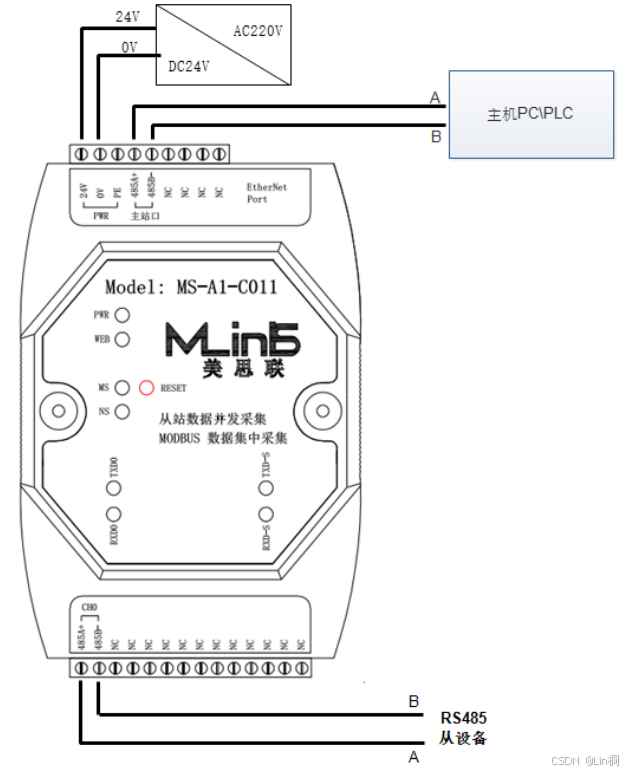

 布线图

RS485 在点到多点通信时，为了防止信号的反射和干扰，需在线路的最远两端各接一 个终端电阻，参数为 120Ω 1/2W。

注：MS-A1-C011 的 RS485 接口内部有终端电阻，在网页启用即可。
