②三菱Modbus主站MELSEC转ModbusRTU/ASCII工业MELSEC网关串口服务

 网关 MS-A1-8081

产品功能

MS-A1-8081 网关通过 MELSEC 协议与 Modbus RTU/ASCII 协议的相互转换，可以将 Modbus 串口设备接入 MELSEC 网络，并可轻松实现数据的双向交换。

技术指标

[1] 八个独立通道；

[2] MELSEC 网络与 Modbus RTU/ASCII 相互独立；

[3] 以太网 10/100M 自适应；

[4] 具有 IP 地址冲突探测功能；

[5] 标准 MELSEC 通信协议；

[6] 串口是 RS485 接口，半双工，波特率 4800、9600、19200、38400、57600、115200 可选，校验位：无、奇、偶可选，1 位或 2 位停止位可选；

[7] MS-A1-8081 网关作为 Modbus 主站，支持 01H、02H、03H、04H、05H、06H、0FH、 10H 功能码，每个通道最多可配置 48 条 Modbus 命令，Modbus 功能码 03H、04H、 06H、10H 支持“字节交换”功能，便于用户解决两个网络间数据的大端小端格式 问题；

[8] 串口独立 1KV 磁耦隔离；

[9] MELSEC 最大输入输出字节数：

最大输入字节数为 2000 Bytes

最大输出字节数为 2000 Bytes

[10] 防护等级：IP20；

[11] 测试标准：符合 EMC 测试标准。

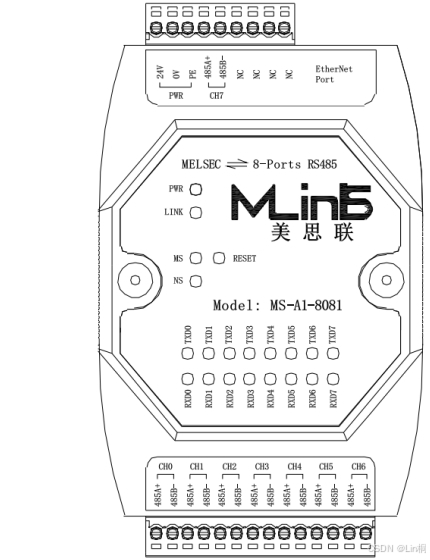

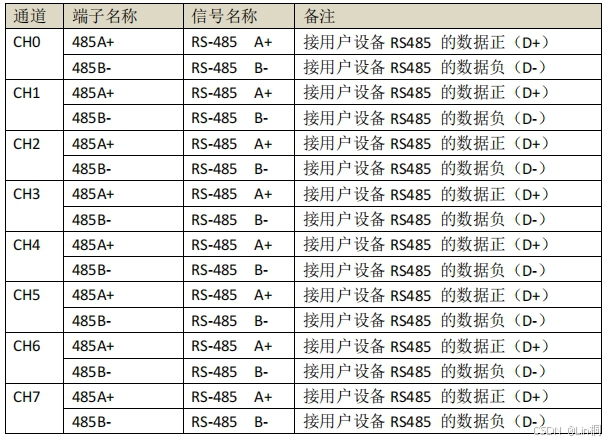

端子排列

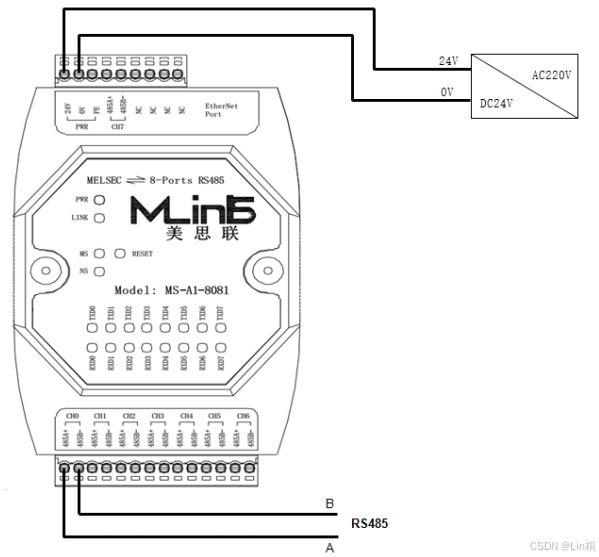

布线图

RS485 在点到多点通信时，为了防止信号的反射和干扰，需在线路的最远两端各接一个终端电阻，参数为 120Ω 1/2W。

注：MS-A1-8081 的 RS485 接口内部有终端电阻，在网页启用即可。

网关 MS-A1-8011

产品功能

MS-A1-8011 网关通过 MELSEC 协议与 Modbus RTU/ASCII 协议的相互转换，可以将 Modbus 串口设备接入 MELSEC 网络，并可轻松实现数据的双向交换。

技术指标

[1] 一个独立通道；

[2] MELSEC 网络与 Modbus RTU/ASCII 相互独立；

[3] 以太网 10/100M 自适应；

[4] 具有 IP 地址冲突探测功能；

[5] 标准 MELSEC 通信协议；

[6] 串口是 RS485 接口，半双工，波特率 4800、9600、19200、38400、57600、115200 可选，      校验位：无、奇、偶可选，1 位或 2 位停止位可选；

[7] MS-A1-8011 网关作为 Modbus 主站，支持 01H、02H、03H、04H、05H、06H、0FH、 10H       功能码，每个通道最多可配置 128 条 Modbus 命令，Modbus 功能码 03H、04H、 06H、10H       支持“字节交换”功能，便于用户解决两个网络间数据的大端小端格式 问题；

[8] 串口独立 1KV 磁耦隔离；

[9] MELSEC 最大输入输出字节数：

    最大输入字节数为 600 Bytes

    最大输出字节数为 600 Bytes

[10] 防护等级：IP20；

[11] 测试标准：符合 EMC 测试标准。

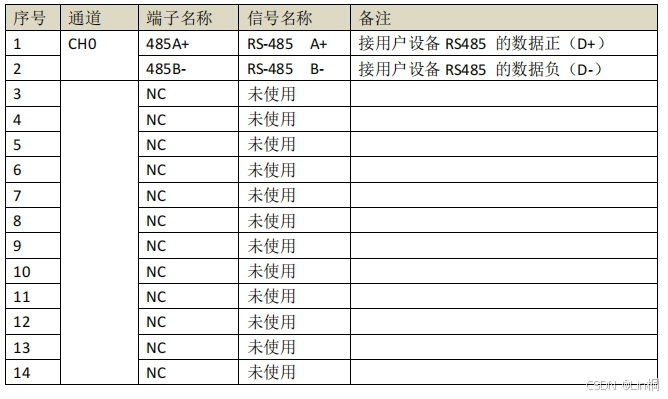

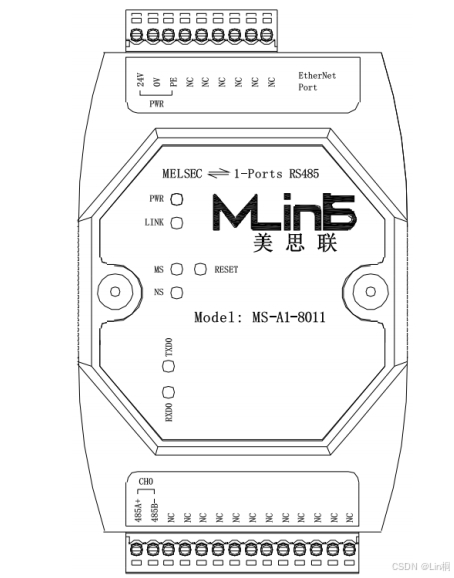

端子排列

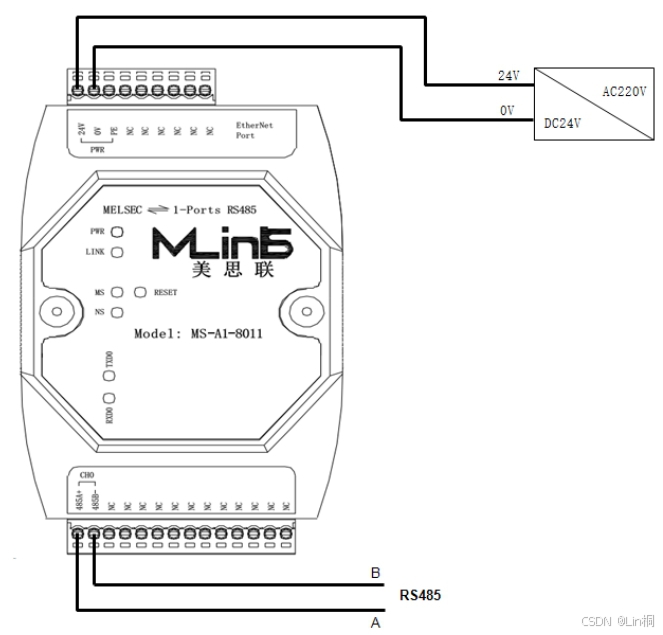

布线图

RS485 在点到多点通信时，为了防止信号的反射和干扰，需在线路的最远两端各接一个终端电阻，参数为 120Ω 1/2W。

注：MS-A1-8011 的 RS485 接口内部有终端电阻，在网页启用即可。

网关 MS-A1-8021

产品功能

MS-A1-8021 网关通过 MELSEC 协议与 Modbus RTU/ASCII 协议的相互转换，可以将 Modbus 串口设备接入 MELSEC 网络，并可轻松实现数据的双向交换。

技术指标

[1] 两个独立通道；

[2] MELSEC 网络与 Modbus RTU/ASCII 相互独立；

[3] 以太网 10/100M 自适应；

[4] 具有 IP 地址冲突探测功能；

[5] 标准 MELSEC 通信协议；

[6] 串口是 RS485 接口，半双工，波特率 4800、9600、19200、38400、57600、115200 可选，      校验位：无、奇、偶可选，1 位或 2 位停止位可选；

[7] MS-A1-8021 网关作为 Modbus 主站，支持 01H、02H、03H、04H、05H、06H、0FH、 10H      功能码，每个通道最多可配置 128 条 Modbus 命令，Modbus 功能码 03H、04H、06H、10H        支持“字节交换”功能，便于用户解决两个网络间数据的大端小端格式 问题；

[8] 串口独立 1KV 磁耦隔离；

[9] MELSEC 最大输入输出字节数：

    最大输入字节数为 600 Bytes

    最大输出字节数为 600 Bytes

[10] 防护等级：IP20；

[11] 测试标准：符合 EMC 测试标准。

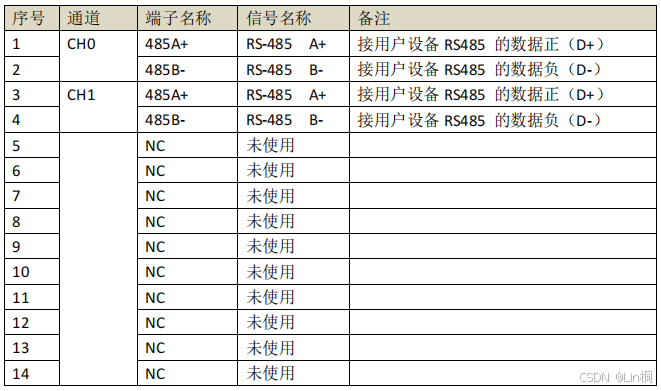

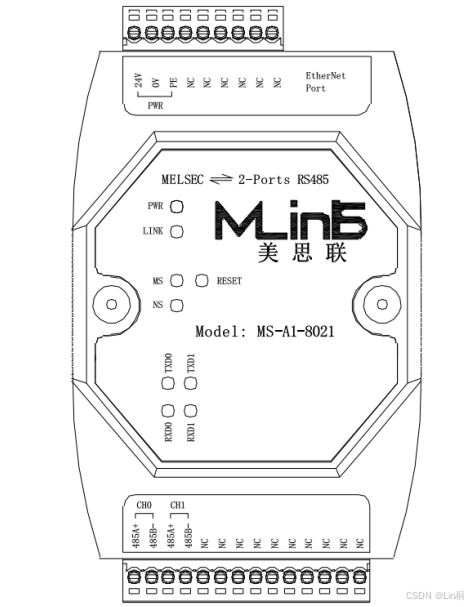

端子排列

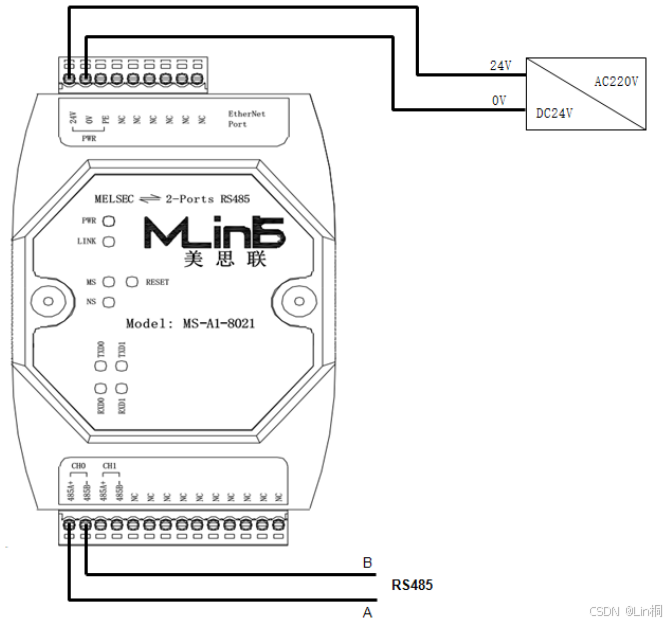

布线图

RS485 在点到多点通信时，为了防止信号的反射和干扰，需在线路的最远两端各接一个终端电阻，参数为 120Ω 1/2W。

注：MS-A1-8021 的 RS485 接口内部有终端电阻，在网页启用即可

MELSEC 通信字节分配

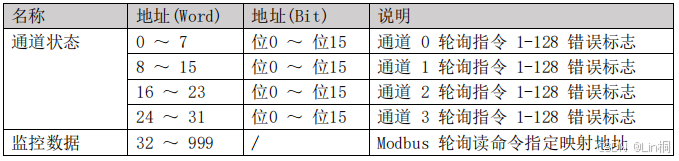

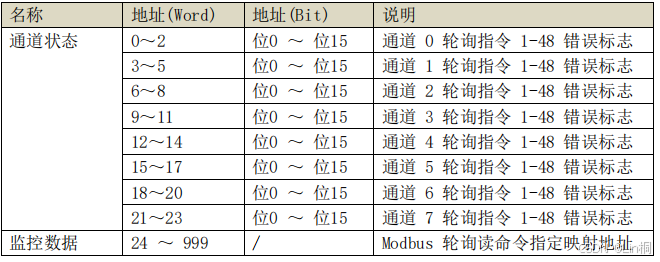

对于 IN 区域的分配(MS-A1-80X1→客户端)

1. MS-A1-8041

监控数据(1000 字/2000 字节)

2. MS-A1-8081

监控数据(1000 字/2000 字节)

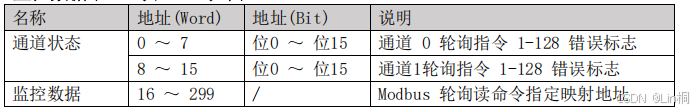

3. MS-A1-8011

监控数据(300 字/600 字节)

4. MS-A1-8021

监控数据(300 字/600 字节)

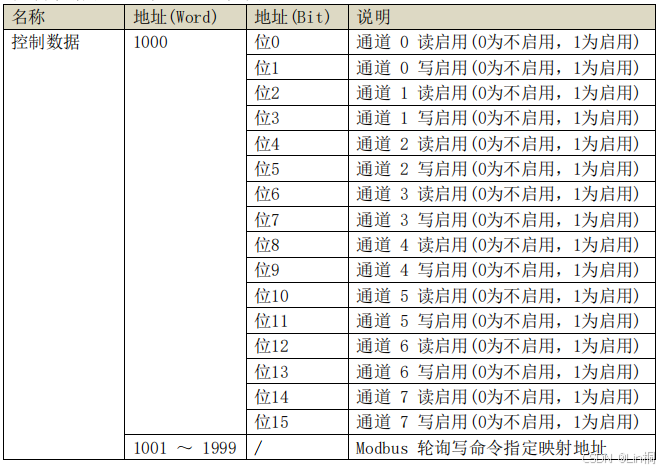

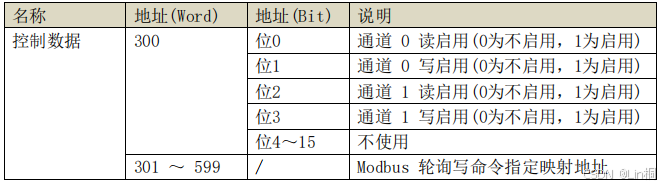

 面向 OUT 区域的分配(客户端→MS-A1-80X1)

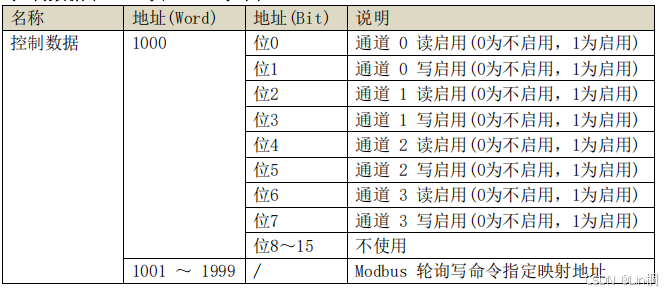

1. MS-A1-8041

控制数据(1000 字/2000 字节)

2. MS-A1-8081

控制数据(1000 字/2000 字节)

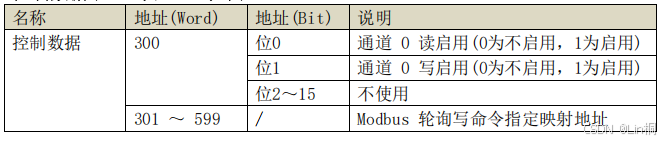

3. MS-A1-8011

控制数据(300 字/600 字节)

4. MS-A1-8021

控制数据(300 字/600 字节)

连接与设定

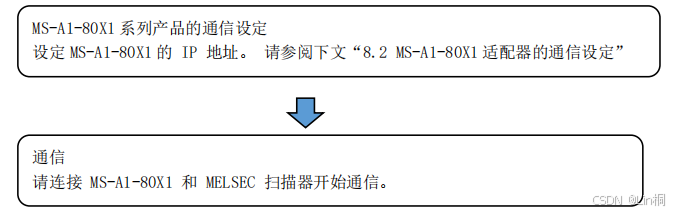

设定步骤

MS-LINK 产品的使用步骤



通过以上设定便可开展通信。

MS-A1-80X1 适配器的通信设定

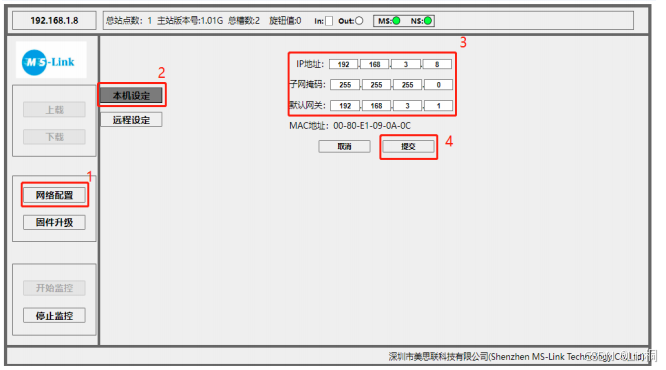

设定适配器的 IP 地址。

1. PC 和适配器通过网线连接；

2. 设定 PC 的 IP 地址；



3. 打开浏览器，地址栏输入 192.168.1.8 ，打开扫描器监控页面，点击网络配置，打开设 定页面，输入需要设定的 IP 地址，使网段和 PC 的 IP 地址在同一网段，点击提交；

4. IP 地址到此设定完成；将扫描器的旋钮设置成 IP 地址的最后一位，然后断电重启；

添加适配器 PLC 连接的设备和设定端口号。

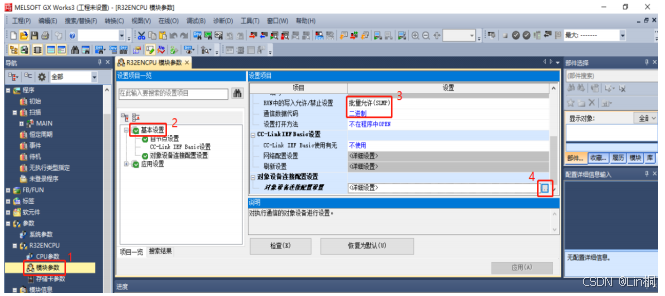

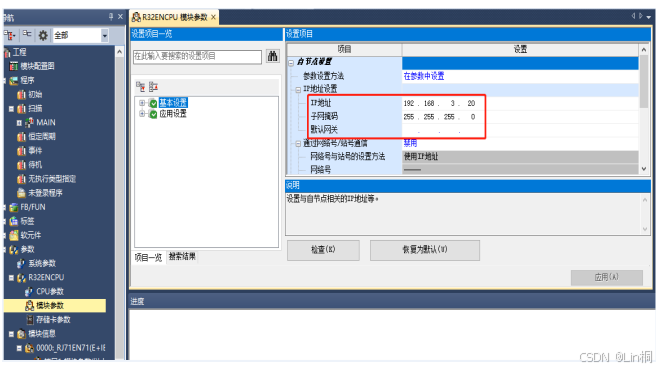

1、连接网口的模块参数设置（这里以 R32ENCPU 为例说明）。

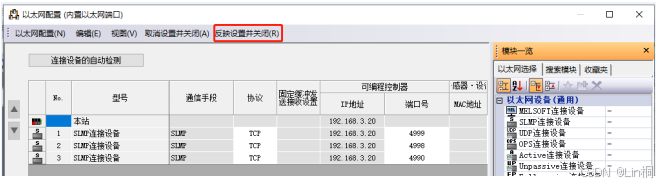

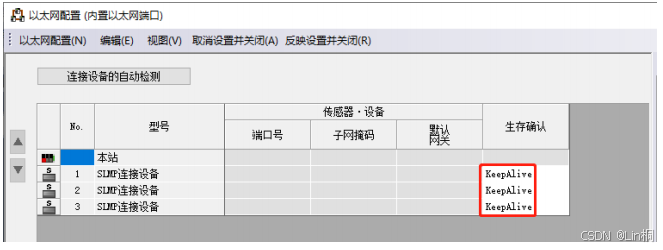

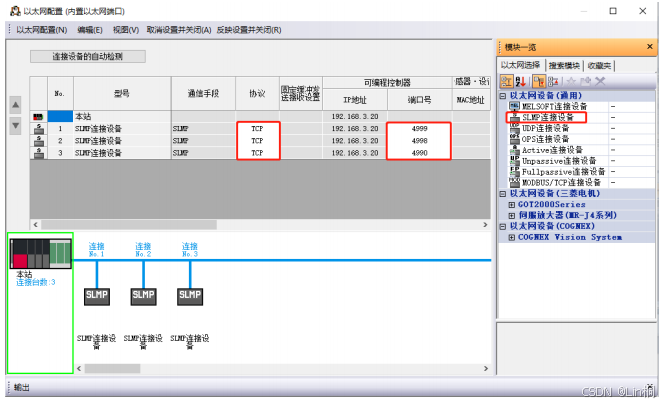

2、连接设备添加（连接多少个 MS-MC 模块就添加多少个设备，这里以添加 3 个连接设备为例说明）并设定端口号，每个 MS-MC 模块连接 PLC 时需要占用一个端口号。

3、点击“反应设置并关闭”进行参数保存。

4、把以上参数下载进 PLC 并把 PLC 断电重启。

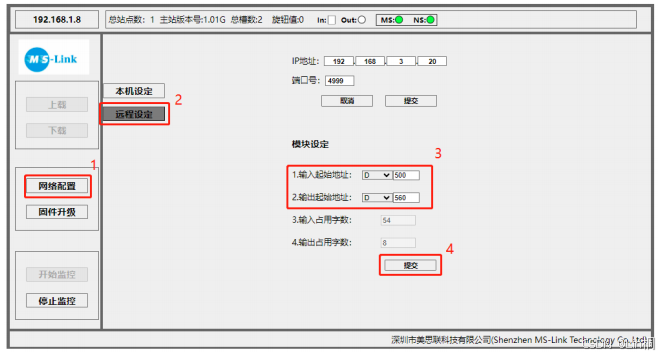

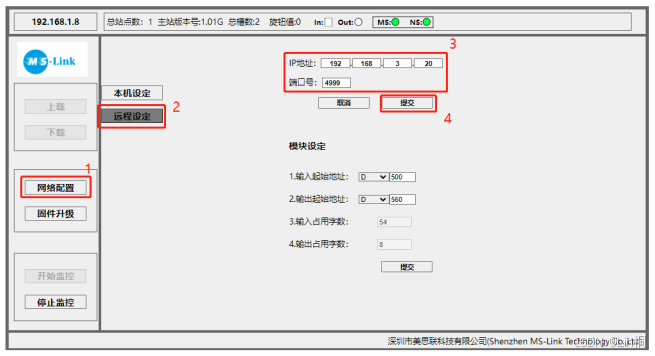

 设定适配器需要连接 PLC 的 IP 地址和地址映射。

1. 点击网络配置，打开设定页面，输入所连 PLC 网口的 IP 地址和 SLMP 连接设备的端口号，点击提交；

2. 点击网络配置，打开设定页面，输入映射起始地址（可选择 D,W,SW,注意不要超地址范围和不要使用 PLC 系统地址），点击提交即可；



3. 到此已完成 PLC 和 MS-A1-80X1 模块的连接配置；连接正常后，MS-A1-80X1 模块面板上的 NS 指示灯绿灯常亮，网页上的 NS 灯也是绿灯常亮。
