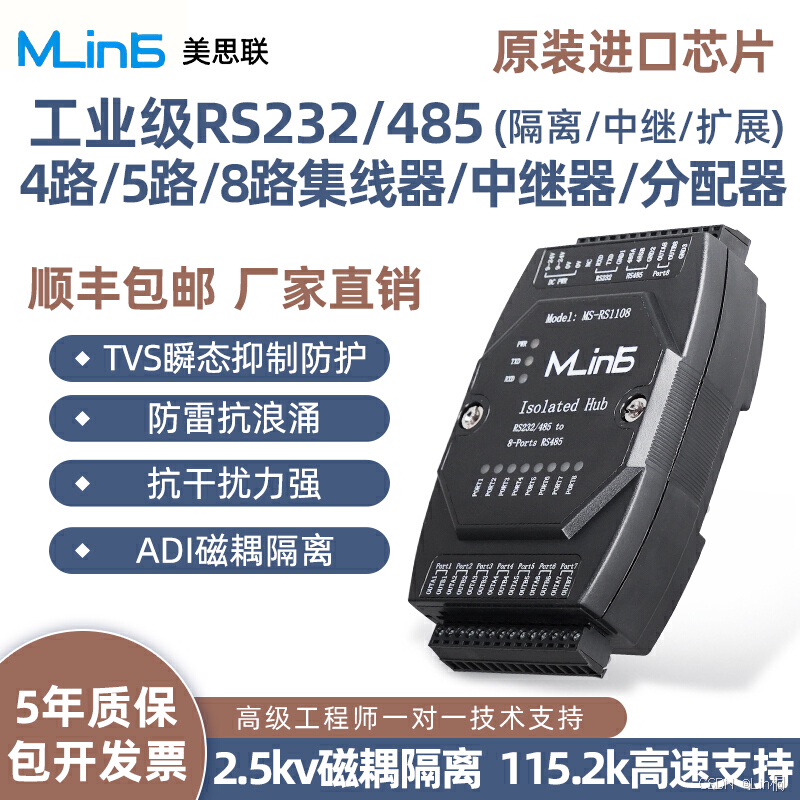

RS485/232集线器转4路5路8路485通讯工业级串口磁耦隔离扩展模块

4路/5路/8路集线器
PCB沉金板    加强防雷保护     磁耦隔离
一口可以接32个从站

接口特性
接口兼容EIA/TIA的RS-232C、RS-485标准

电气接口
R5-232C接口为十位接线柱 ，RS-485接口为十位接线柱

保护等级
RS-232C接口土15KV ESD保护，RS-485接口每线600W的雷击浪涌保护

信号端口带通讯连接判断指示自动判别端口是否通讯上

哪里信号不好中继器就接哪里

将有效的对信号进行隔离放大增强抗干扰，延长通信距离

智能芯片通讯状态指示：
内部处理芯片自动识别并控制数据流向，无需外部干预工业级品质，核心芯片均采用高端芯片，稳定耐用

主要功能

信号隔离：采用磁耦合技术，支持300BPS~115200BPS

光电隔离：内置光电隔离及600W浪涌保护

电压隔离：提供2.5KV的隔离电压，抑制闪电雷击，ESD 和共地干扰等

远距离传输：大于1200米传输，性能稳定各端口短路， 开路保护，提供星型RS485总线连接

通信可靠性：改善RS485总线分割

宽范围供电：DC9V~24V直流供电

自感数据流方向：自动感知数据流方向自动切换使能控制 电路，轻松解决RS485收发转换时延问题

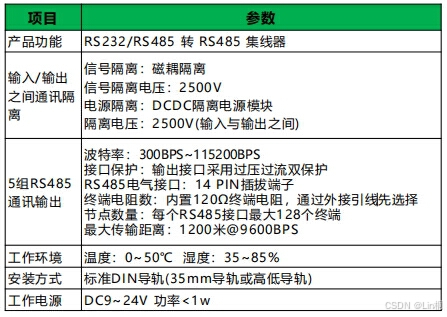

产品参数

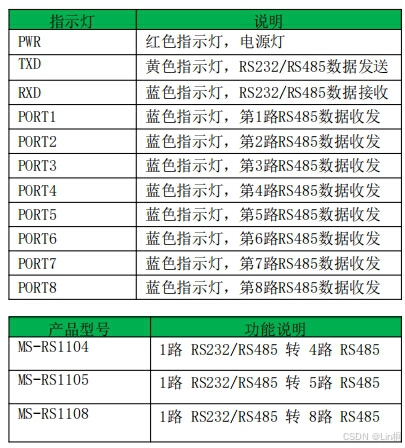

指示灯和说明

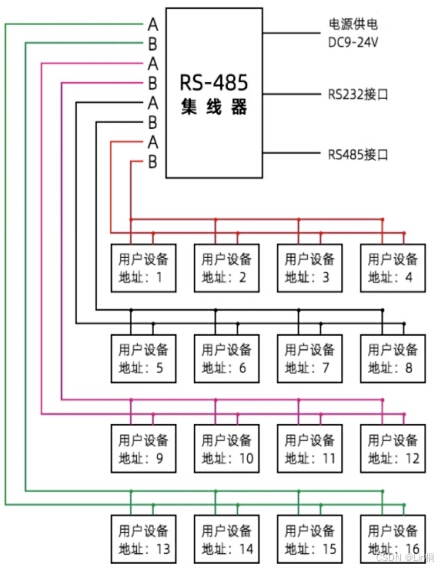

应用接线图

防雷防浪涌    雷雨也不怕

高达600W电路保护，无惧雷暴恶劣天气抵御浪涌电压，为设备保驾护航

能够提供2500V的隔离电压可以有效地抑制闪电和ESD同时可以有效的防止雷击和共地干扰。

自动判断通道状态，自动切换使能控制电路，轻松解决RS-485收发转换延时问题，无需跳线设置实现全异步半双工(RS-485)模式转换，即插即用

采用外接供电开关电源供电安全可靠，适用于户外提供DC9-24V宽电压输入
