如何打开LTspice的直流工作点分析——DC Operating Point Analysis(.op)

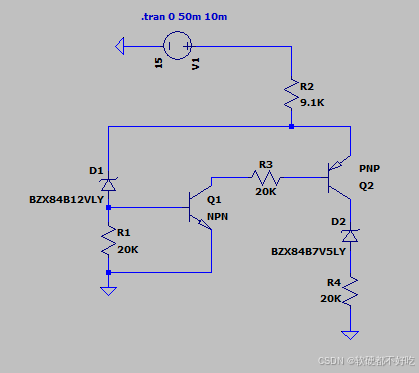

1、先创建好一个完整的电路；

2、添加.op命令

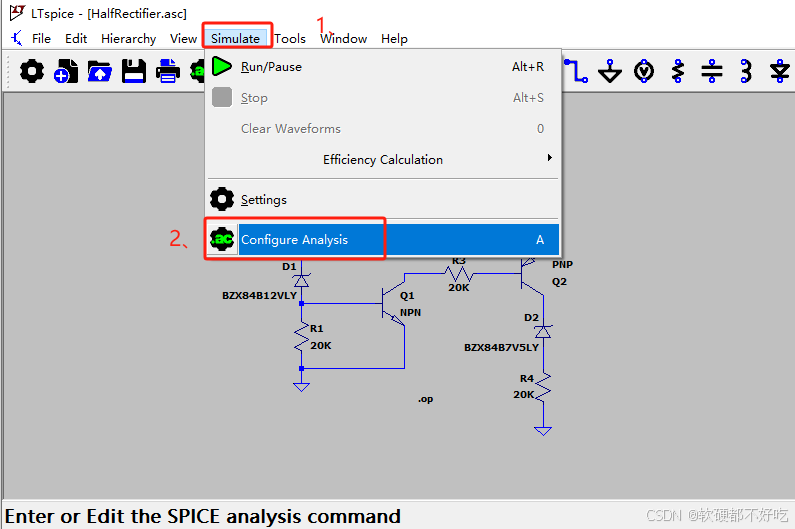

2.1、simulate  ——>  configure analysis（Edit Simulation Cmd）

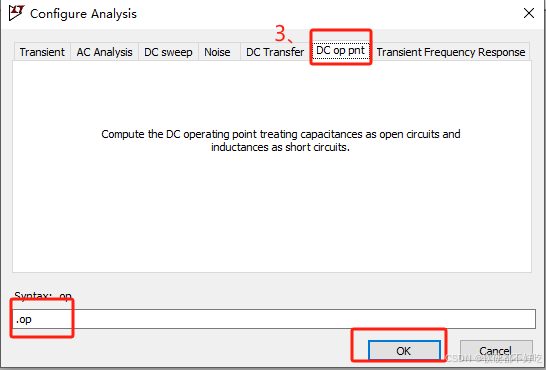

2.2、DC op pnt  ——>  下面有.op的字样  ——>  没有就加上  ——>  点击OK

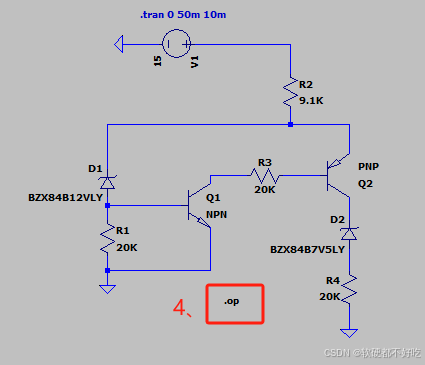

2.3、把命令添加到任意位置

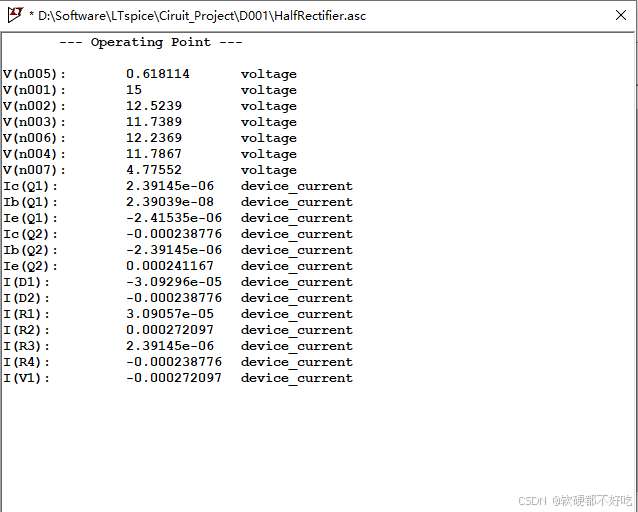

2.4、点击运行RUN即可

---

3、另一种办法：用spice directive添加op命令

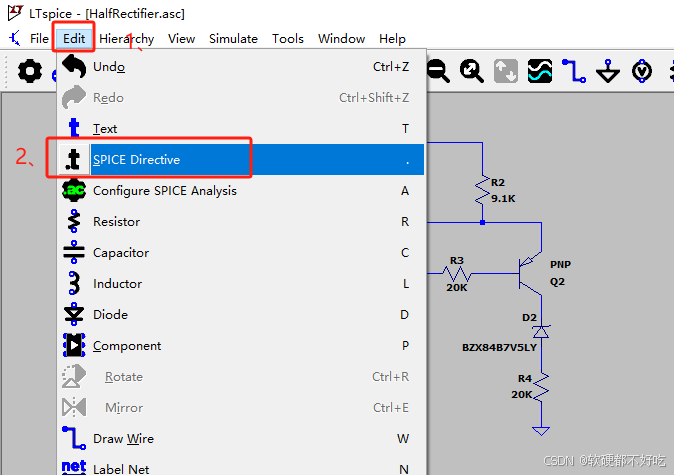

3.1、edit  ——>  spice directive

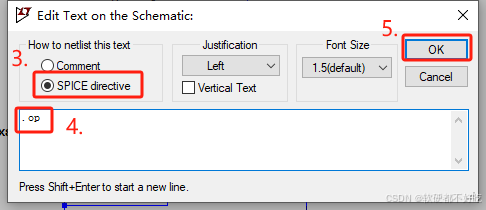

3.2、选择SPICE directive  ——>  添加.op命令  ——>  点击OK

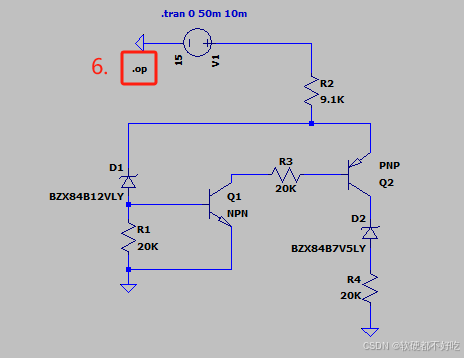

3.3、把命令丢到界面任意位置

3.4、点击运行RUN即可
