E-R数据库的设计及分析

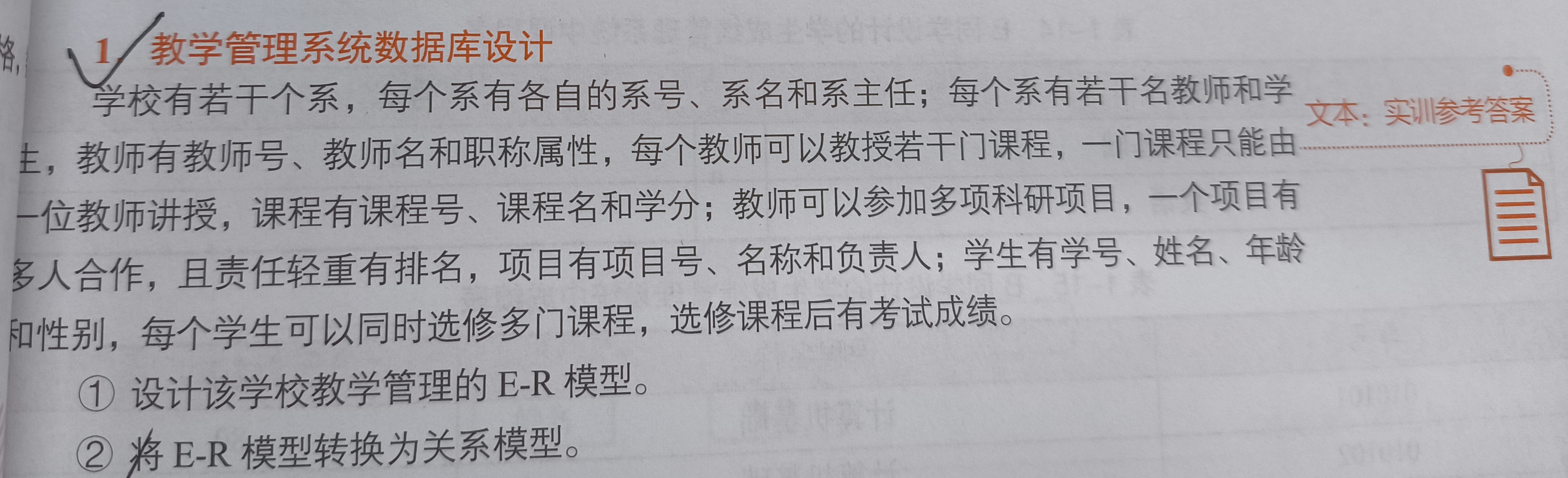

先看一道例题：



 在解答这种题之前，我们先了解一下，什么是E-R模型，E-R模型有什么魅力以及它的作用是什么 从而更深入的攻读这个后端。

1.认识E-R

 （1）.什么是E-R：

E-R模型（Entity-Relationship Model，实体-联系模型）是一种用于数据库设计的概念模型，通过图形化方法描述现实世界中数据的组织和关联。

（2）.简单分析E-R模型的特点：

• 实体（Entity）：客观存在并可相互区分的事物，如学生、课程等。在E-R图中用矩形表示。



• 属性（Attribute）：用于描述实体的特征，如学生的姓名、年龄等。在E-R图中用椭圆形表示。



• 联系（Relationship）：实体之间的关联，如学生与课程的选课关系。在E-R图中用方块表示。





（3）.E-R模型的作用：

• 数据建模：提供了一种直观且易于理解的方法来建模现实世界中的数据，能够更好地捕捉和表示数据之间的关系和结构。

• 数据可视化：通过图形化符号将数据的组织和关联可视化，清晰地展示实体之间的关系、属性的特征以及它们之间的连接方式。

• 数据完整性：通过定义实体之间的关系和约束条件，可以确保数据在插入、更新和删除时保持一致性和正确性。

• 查询优化：帮助设计者了解实体之间的关系，从而设计出更有效的查询和连接方式，提高查询性能和响应时间。

• 概念设计：在数据库设计的概念设计阶段，E-R模型起到承上启下的过渡作用，帮助设计者将现实世界的信息转化为逻辑结构。

• 沟通工具：作为一种通用的图形化语言，E-R模型便于数据库设计者与用户之间的交流，帮助双方更好地理解需求和设计方案。

2.问题解答

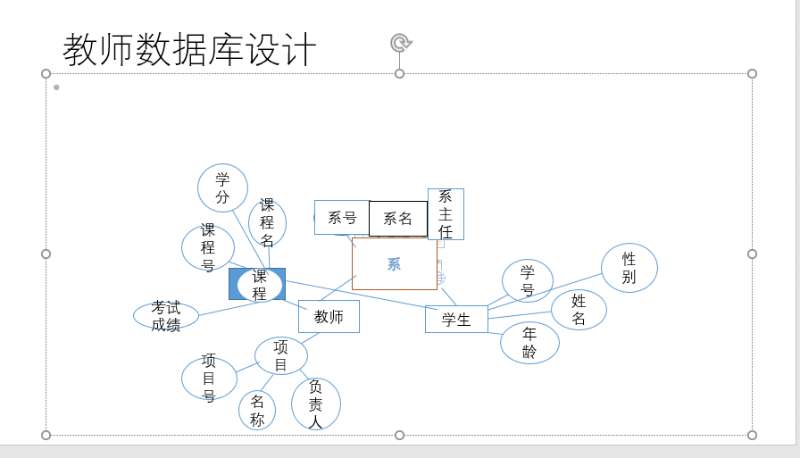

（1）.根据图片要求，我们可以看出，关系有很多，系，教师，学生，课程，等等。

我们可以根据以上要求进行分析和画图

由此可见，好的E-R模型图可以让我们更直观的感受各个事物之间的联系。

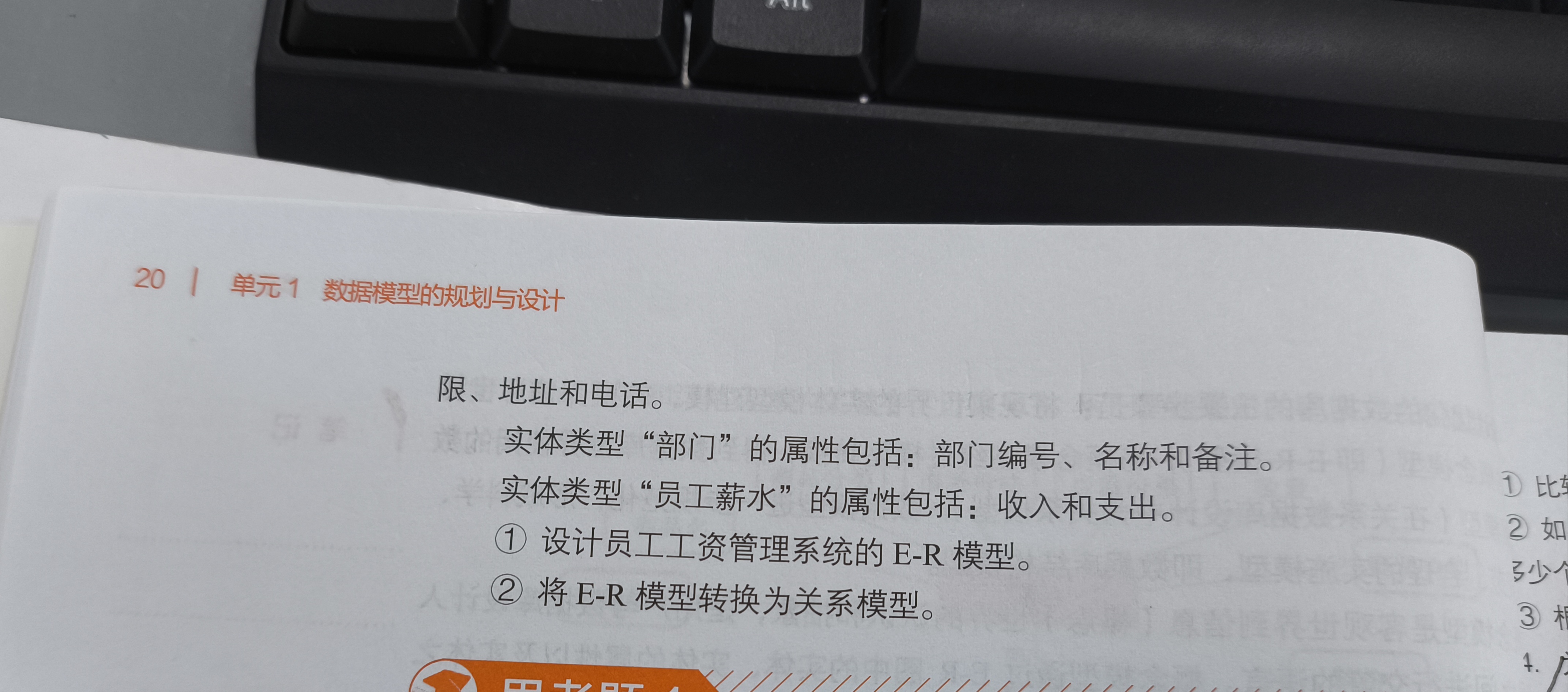

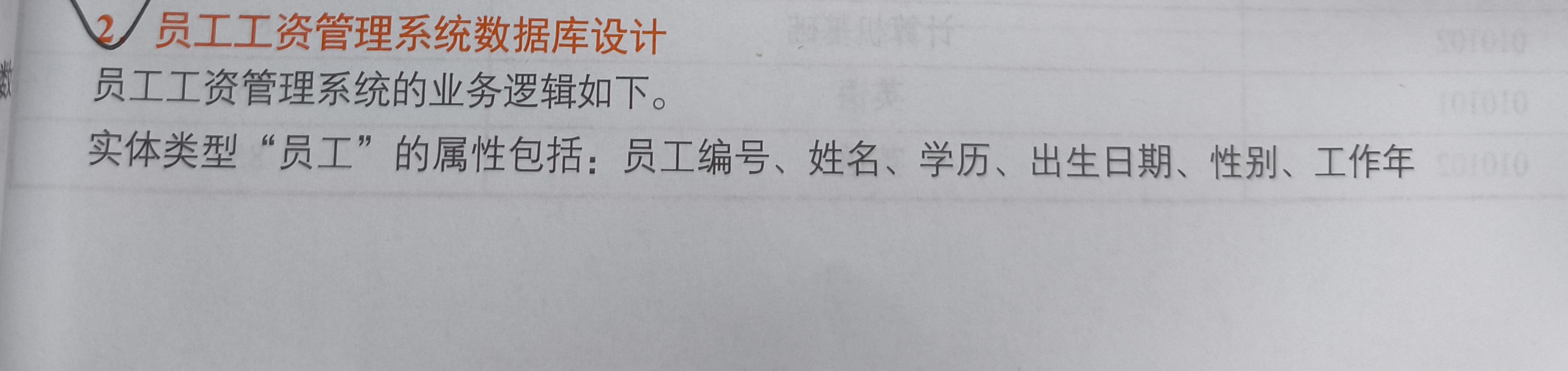

好，那么接下来我们继续去探索。下面我们看第二题。

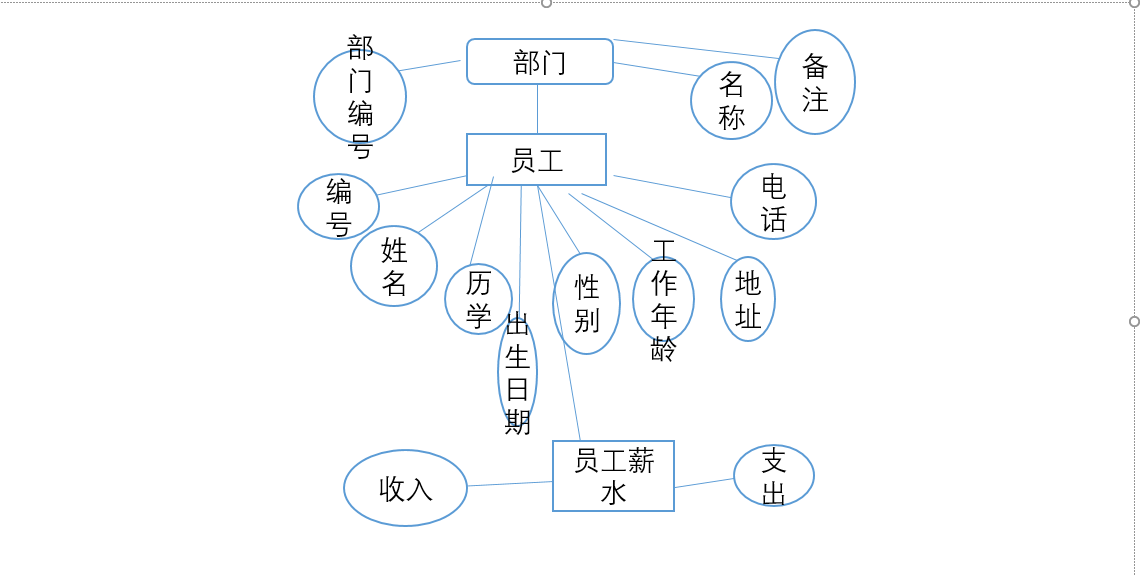

 这个也是根据题干要求，进行画图，比方说员工的属性，分为好几个，再比如部门跟员工的联系。。

由此，关系一目了然。



（2）.E-R模型还存在一对多，多对多的联系。

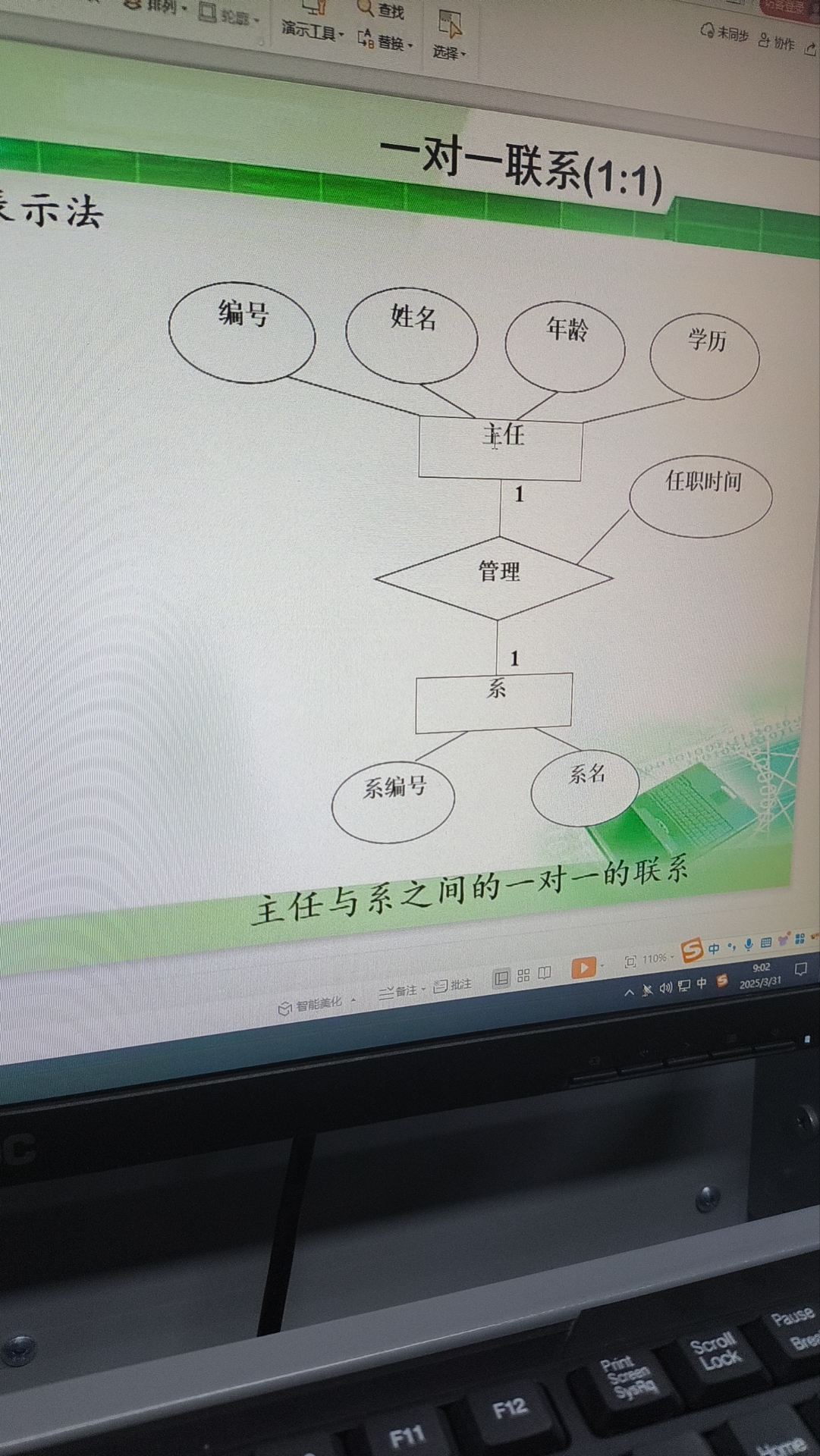

一对一关系

• 数据分离：将不同类型的数据分开存储，比如用户信息和用户密码分开，减少冗余。

• 保护隐私：敏感信息可以单独存储，降低泄露风险。

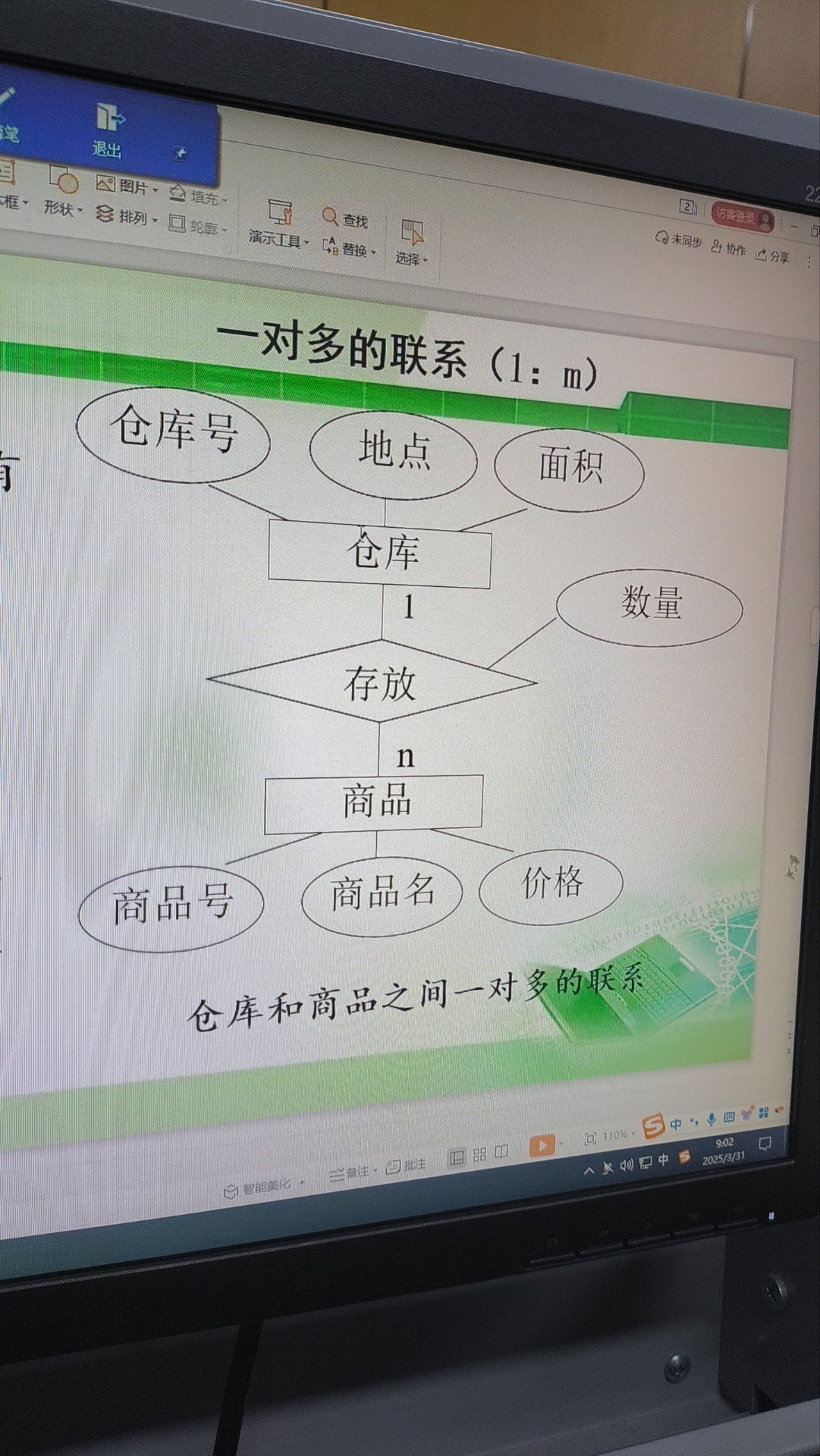

一对多关系

• 清晰组织数据：方便将数据分层，比如一个班级有多个学生，关系明确。

• 便于管理：修改主实体（如班级）信息时，不影响其他学生数据，维护方便。

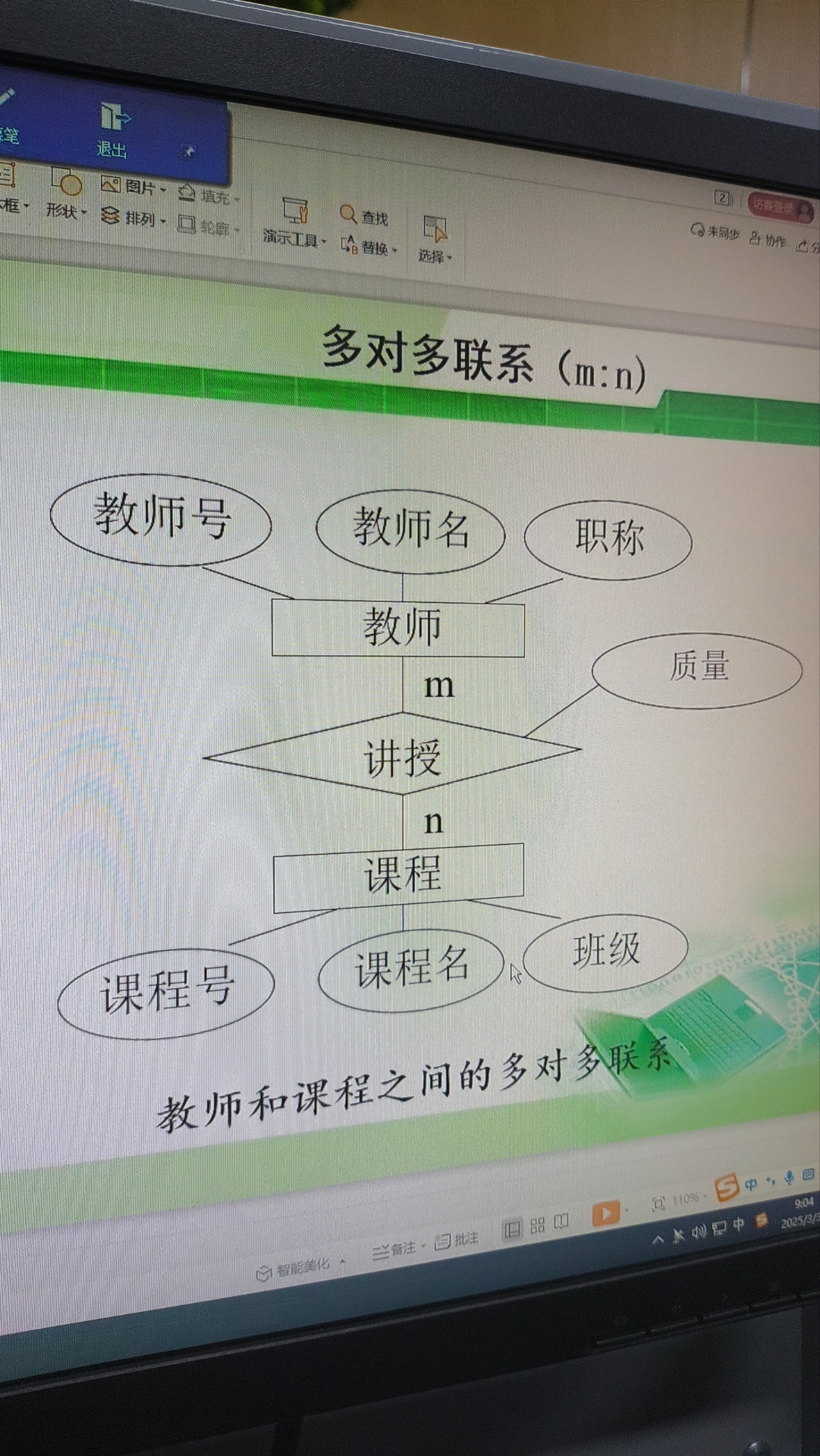

 多对多关系

• 灵活关联：能表达复杂的多向关系，比如学生和课程的选修关系。

• 满足复杂需求：支持多种业务场景，比如图书馆的借阅关系。

           总之，E-R模型中的一对多、一对一和多对多关系各有优势，能够满足不同场景下的数据组织和业务需求，帮助我们更好地设计和管理数据库。
