对等网【人类最早的网络】------变大---无限的传输距离 单播 无冲突 -----网桥----交换机 （工作在介质访问控制层）----识别MAC地址--------有记录则单播 无记录则泛洪（泛洪区域）----路由器---CISC思科-----网络层 【这一切的行为都是为了增大网络达到当今互联网的程度】
目录
Ⅰ.OSI七层模型
1.1 应用层
提供网络服务和接口--------【人机交互，将人的语言变成编码】
1.2 表示层
处理数据格式转换、加密解密等-------【编码转化为二进制】
1.3 会话层
提供话会号（同软件不同进程）
装/解封装
1.4 传输层
1.分段
收到二层MTU值的限制（MTU：最大传输单元 默认1500字节）
2.提供端口号 TCP/UDP
端口号：0-65535
1-1023为注明端口 1024-65535为高端口/动态端口

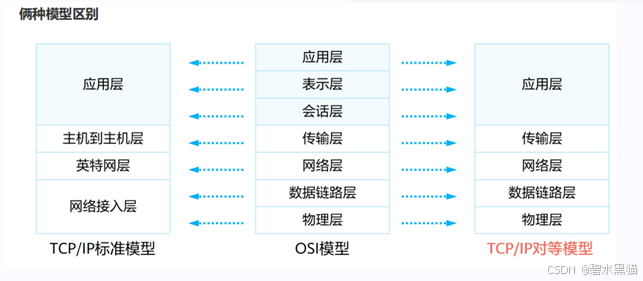

2.1 TCP/IP协议簇/模型

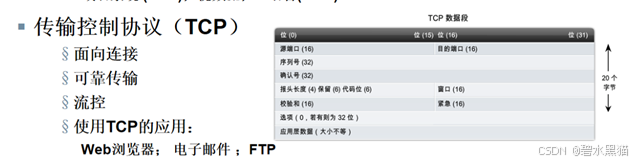

2.2 TCP------传输控制协议 面向连接的可靠协议

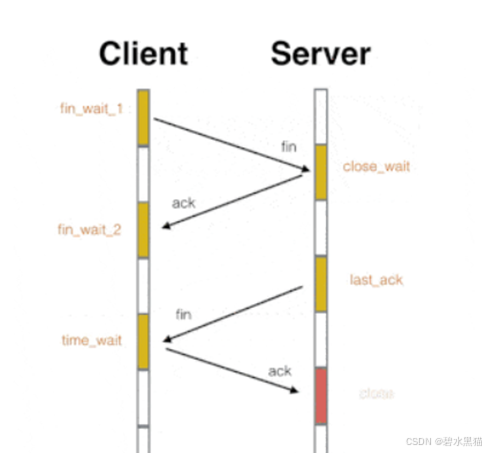

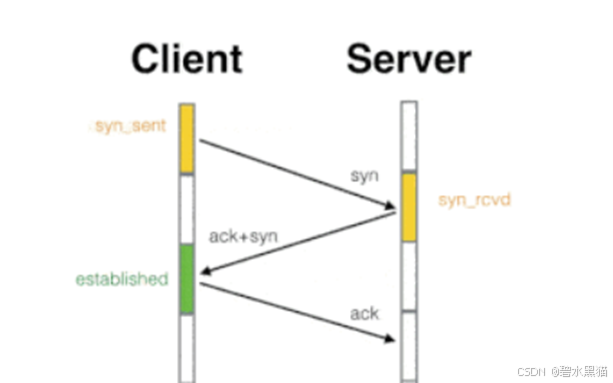

在完成传输层的基本工作的同时，还需要保证数据的完整性面向连接------3次握手及4次挥手
建立端到端的虚链路
SYN=告知自身状态，并发起一次链接
ACK=确认 RST=重连 TCP=严重错误且重连 FIN=断开链接 PSH=加急接收 URG=紧急指针

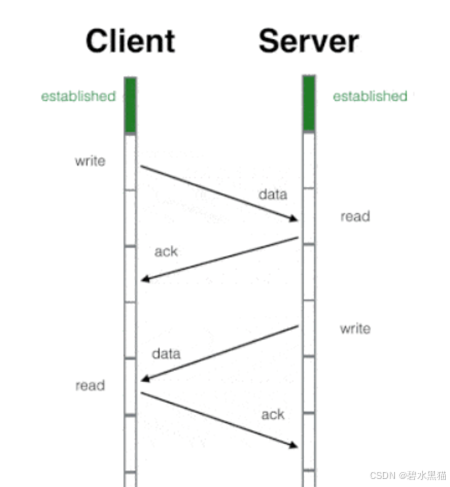

可靠性：4中可靠性机制 确认 排序 重传 流控（窗口滑动）
TCP的分段 以及 IP的分片
IP的分片：收到二层MTU值的限制
TCP：mss值 基于双方的MTU进行协商

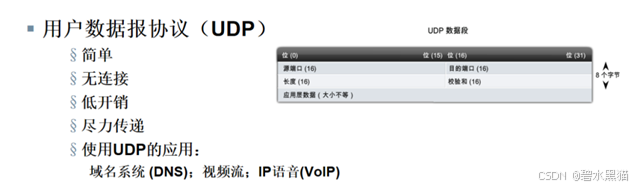

2.3 UDP-------用户数据报文协议-----非面向连接的不可靠协议
仅完成传输层的基本工作
1.5 网络层
互联网协议
负责数据包的路由和转发---------【IP地址（逻辑地址）】
1.ARP协议
ARP协议：地址解析协议-------通过一种地址找到另一种的地址的协议
ARP的工作原理： ARP先通过广播发送ARP请求包，所有收到广播包的设备均将数据包中的源IP于源MAC地址的映射关系记录在本地的ARP缓存表中，之后查看目标地址，若不是自己则丢弃，若是自己，则以单播的形式回复ARP回复包，在之后的信息传输中，将优先查看本地的ARP缓存表，若存在记录则直接调用即可，若不存在，则使用ARP获取。
广播：强迫交换机进行泛洪的行为
广播----广播域 泛洪-----泛洪区域
注意：广播域等于泛洪域，广播行为不等于泛洪行为
免费ARP/无故ARP：用于验证地址冲突
MAC地址表老化时间：300S
ARP缓存表老化时间：180s
2.TTL值：生存周期
当数据包每通过一台路由器，默认TTL值减1，当TTL值为0时，默认不在转发该数据。
255 128 64

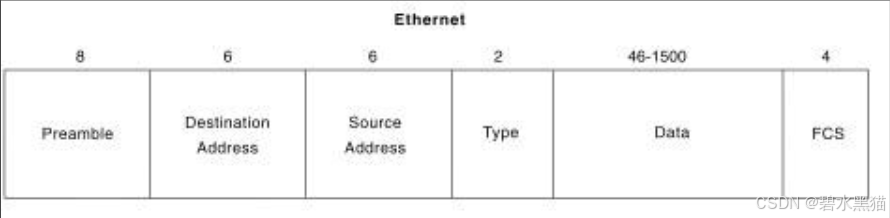

以太网Ⅱ型帧
Preamble 前导符
Destination Address 目标地址
Source Address 源地址
Type 类型字段
Date 数据 Fcs校验核

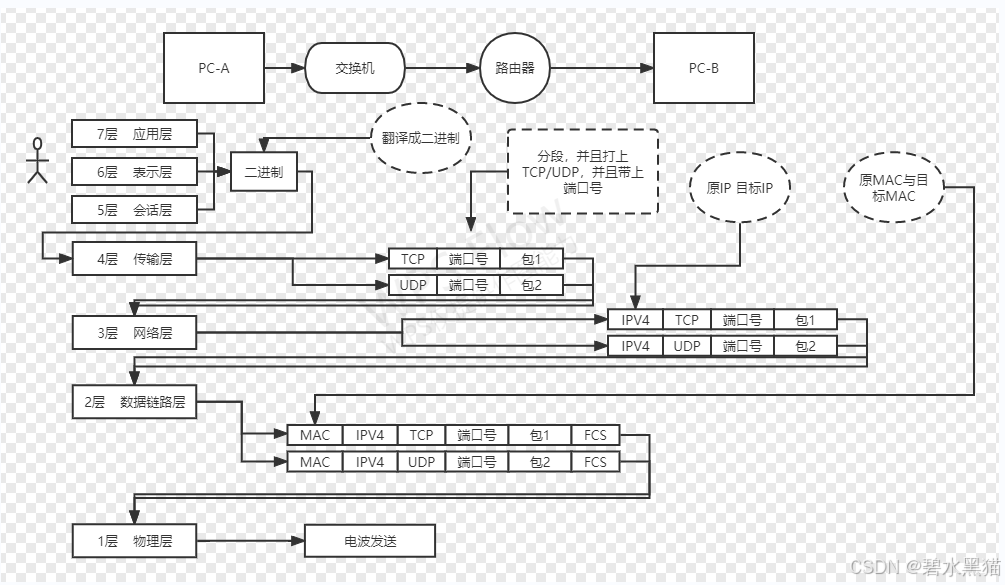

封装/解封装
1.6 数据链路层：介质访问控制层MAC+逻辑链路层LLC
操控算盘的人 【驱动硬件】：交换器
逻辑链路层LLC
对数据进行校验，保障数据完整性，同时会增加FCS（校验帧序列）。
1.7 物理层
负责数据的物理处理【处理的硬件】
PDU：协议数据单元
应用层：数据报文
传输层：数据段
网络层：数据包
数据链路层：数据帧
物理层：比特流
Ⅱ. tcp中的应用层（应，表，会）有的协议
2.1 HTTP tcp 80 超文本传输协议
2.2 HTTPS （HTTP+SSL） tcp 443. 安全传输协议
2.3 FTP tcp 21/20 文件传输协议
2.4 TFTP udp 69 简单文件传输协议
2.5 Telnet tcp 23 远程登录协议
2.6 Dns ucp/tcp 53 域名解析协议
因特网上作为域名和IP地址相互映射的一个分布式数据库，能够使用户不用记忆IP地址，只需要记忆域名即可达到访问IP地址的目的。通过主机域名解析为IP地址的过程就叫做域名解析。
DNS协议运行于UDP协议之上（TCP也存在），使用端口号为53
典型的C/S架构的协议
DNS服务器； DNS客户端
正向解析：根据主机域名找IP；反向解析：根据IP地址找主机域名
2.7 DHCP udp 67/68 动态主机配置协议
动态主机配置协议-----UDP协议67/68端口
典型的C/S架构
DHCP-服务器----68；DHCP-客户端-----67
第一种：初次获取IP地址的情况
1.DHCP客户端像DHCP服务器去要地址：
DHCP-discover 广播形式去要地址：源IP：0.0.0.0 目标IP：255.255.255.255 源MAC：自己 目标MAC：全F 用于发现谁是DHCP服务器
2.DHCP服务器向DHCP客户端发送： DHCP-offer 会携带一个临时有效的IP地址，供DHCP客户端使用 单播/广播（厂商不同，行为方式不同）
3.DHCP客户端向DHCP服务器发送：DHCP-request 广播 “类似于该IP我使用了”
4.DHCP服务器向DHCP客户端发送：DHCP--ACK包
“确认收到”
第一种：再次获取
1.DHCP客户端向DHCP服务器发送：DHCP-request 单播
“我还想请求之前的IP地址”
①DHCP服务器向DHCP客户端发送：DHCP--ACK包
“ok，你继续拿着用”
②DHCP服务器向DHCP客户端发送：DHCP--NAK包
“表示拒绝”
租期：24h
T1：租期50%---12h DHCP客户端向DHCP服务器发送：DHCP-request包 单播“我要续租”
T2：租期的87.5%---21h DHCP客户端向DHCP服务器发送：
DHCP-request包 广播 “我要续租”

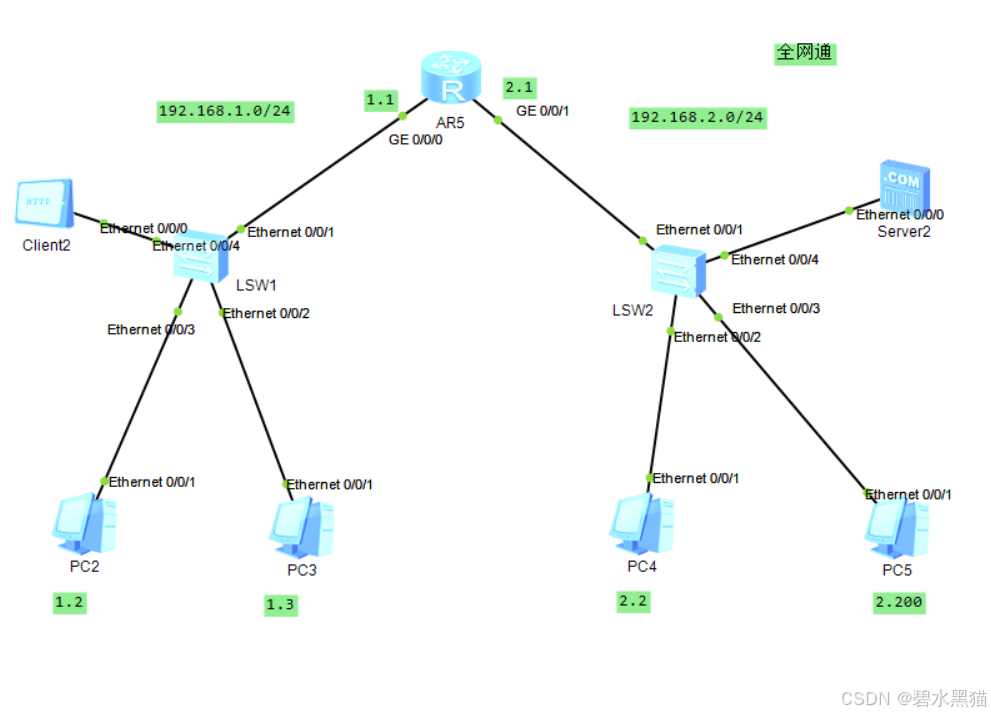

DHCP配置：
开启DHCP 配置DHCP地址池 调用
[R1]dhcp enable 开启DHCP服务
[R1]ip pool AA 创建IP地址池 命名为AA
[R1-ip-pool-AA]network 192.168.1.0 mask 24 在该地址池中 放入 192.168.1.0/24 网段
[R1-ip-pool-AA]gateway-list 192.168.1.1 定义该地址池中的网关为 192.168.1.1
[R1-ip-pool-AA]dns-list 8.8.8.8 114.114.114.114 将dns服务器地址写入该地址池
[R1-GigabitEthernet0/0/0]dhcp select global 在该接口处调用DHCP全局服务
查看本地IP地址
Ⅲ.最早人们怎样计算机网络范围变大
计算机网络的概念：是一种将多个计算机系统和设备连接在一起的技术
3.1 距离延长
中继器：只能单纯的在物理层面施加电压
网线【RJ-45双绞线 】 最长100M
3.2 节点增加
1.解释拓扑，节点及关系
最早的连接方式，拓扑增加连接人数
直线型拓扑/总线型拓扑：是一种简单的网络结构，所有设备通过一条主干线（总线）连接。每个设备都可以直接访问总线上的数据，但只允许一个设备在任一时刻发送数据。总线型拓扑安装成本低，但当总线发生故障时，整个网络会瘫痪。
环形拓扑；树形拓扑：设备形成一个环形结构，每个设备连接到两个邻近的设备。数据在环上以单向或双向传输，每个设备负责传递数据。环型拓扑的数据传输效率高，但如果一个设备或连接点出现问题，可能会影响整个网络的通信。
波环型拓扑/全网装拓扑:是一种高度冗余的结构，每个设备都有多个连接路径。网状拓扑提供了高可靠性和容错能力，因为数据可以通过多条路径传输，即使某个连接失败，网络仍能正常运行。但这种结构安装和维护成本较高。
星型拓扑：星型拓扑是目前最常用的拓扑结构之一。所有设备都连接到一个中央设备（如交换机或集线器）。中央设备负责管理数据传输，并将数据发送到目标设备。星型拓扑易于管理和扩展，但如果中央设备故障，整个网络将无法工作
节点，连接拓扑的【最早】机器----HUB集线器
2.HUB集线器一生需要解决的大麻烦
①地址：必须唯一；格式相同
2.1 IP地址
IPV4地址
32位二进制构成 存在网络位和主机位的区分，网络位用于标定所在范围，主机位用于标定该节点在所在范围内的编号，选用点分十进制显示，为了方便人看，采取8位一分的方式。
二进制 十进制
00000001 1
00000010 2
00000100 4
00001000 8
00010000 16
00100000 32
01000000 64
10000000 128
eg·····192.168.1.1
11000000.10101000.00000001.00000001
IPV4详解
存在ABCDE五类：
ABC单播地址----既可以作为源IP使用 也可以作为目标IP使用，每一个单播地址都代表着网络中的一个唯一节点，只有单播地址可以作为源IP使用。
D类地址-----只能当做目标地址使用
E类地址----保留地址
基于IP地址的第一组8位进行分类：
A类地址：1-126 默认前8位为网络位
B类地址：128-191 默认前16位为网络位
C类地址：192-223 默认前24位为网络位
D类地址：224-239 不分网络位和主机位
E类地址：240-255
2.2 特殊地址：
- 一：127 环回地址 127.0.0.1-----127.255.255.255
- 用于排错的历程分析
- 二：255.255.255.255 受限广播地址
- 三：主机位全0 192.168.1.0/24
- 不是单播地址 代表着一个网段 192.168.1.0/24网段 192.168.1.1
- 四：主机位全1 192.168.1.255/24 不是单播地址 直接广播地址
- 五：0.0.0.0--------即代表没有地址，也代表所有地址
- 六：169.254.0.0/16 本地链路地址，自动私有地址
2.3 子网掩码
由32位二进制构成，点分十进制显示，一定是由连续的1和连续的0构成，且连续的1对应网络位，连续的0对应主机位。
eg·····192.168.1.1 255.255.255.0
11000000.10101000.00000001.00000001
11111111.11111111.11111111.00000000
eg·····192.168.2.1 255.255.255.0 .
11000000.10101000.00000010.00000001
11111111.11111111.11111111.00000000
eg······192.168.1.1 255.255.240.0
11000000.10101000.00000001.00000001
11111111.11111111.11110000.00000000
子网划分【VLSM-----可边长子网掩码】
主旨：借位。【二进制，只有0，1】
一个网段的主机数范围：主机位全0----主机位全1
192.168.1.0/24 有0~255个共266个 分成两个网段
11000000.10101000.00000001.00000000
11111111.11111111.11111111.00000000 【最后的八位全变成1需要266个】
解：
11000000.10101000.00000001.00000000 192.168.1.0/25
11111111.11111111.11111111.10000000 128个【0~127】
11000000.10101000.00000001.11111111 192.168.1.128/25
11111111.11111111.11111111.10000000 128个 【0~127】
【例题】192.168.1.0/24 划分为4个子网
11000000.10101000.00000001.00000000 192.168.1.0/26
11111111.11111111.11111111.11000000
192.168.1.0/26---------192.168.1.63/26 62【0~62】
11000000.10101000.00000001.01000000 192.168.1.64/26
11111111.11111111.11111111.11000000
192.168.1.64/26--------192.168.1.127/26 62
11000000.10101000.00000001.10000000 192.168.1.128/26
11111111.11111111.11111111.11000000 62
192.168.1.128/26-------192.168.1.191/26
11000000.10101000.00000001.11000000 192.168.1.192/26
11111111.11111111.11111111.11000000 62
192.168.1.192/26------192.168.1.255/26
【例题】172.16.0.0/15 划分为4个子网 且 写出可用主机范围
172.00010000.00000000.00000000
255.11111111.10000000.00000000
172.16.0.1/17--------172.16.127.254
172.00010000.10000000.00000000
255.11111111.10000000.00000000
172.16.128.1/17-----------172.16.255.254
172.00010001.00000000.00000000
255.11111111.10000000.00000000
172.17.0.1/17-----------172.17.127.254/17
172.00010001.10000000.00000000
255.11111111.10000000.00000000
172.17.128.1/17------172.17.255.254/17
2.4 子网汇总 【无类域间路由------CIDR】
主旨： 取相同位 去不同位
【例】：192.168.0.0/24 192.168.00000000.00000000
192.168.1.0/24 192.168.00000001.00000000
192.168.2.0/24 192.168.00000010.00000000
192.168.3.1/24 192.168.00000011.00000000
192.168.00000000.00000000
192.168.0.0/22
【例】：172.16.33.0/24 172.16.00100001.0
172.16.44.0/24 172.16.00101100.0
172.16.55.0/24 172.16.00110111.0
172.16.63.0/24 172.16.00111111.0
172.16.00100000.0 172.16.32.0/19
2.5 ip地址的命名，前期工作
<Huawei> 用户视图 仅具有查询权限
<Huawei>display ip interface brief 查询接口IP表
<Huawei>system-view 进入系统视图
[Huawei] 系统视图 系统视图下可进行部分配置
?---------在当前视图下/在当前命令下 后续可接的命令有哪些
[Huawei]sysname R1 更改系统名称为R1
Tab------自动补全命令
[R1]interface GigabitEthernet 0/0/0 进入接口g 0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.1.1 255.255.255.0 在该接口处配置IP地址为 192.168.1.1/24
display this 查看当前视图下的所有配置
Quit-----返回上一层视图
<R1>save 保存
[R1]display ip routing-table 查询路由表
Sy
回车
Sy。Tab，，名字
等一堆
In＋tab===interface
In….空格g&e 0/0/0
Ip ad＋tab====address 192.168.1.1 24
【左面的网端就命名好了】
Qu＋tab
Interface g 0/0/0
IP ad＋tab 192.168.2.1 24
【右边就好了】
----------------------------------------------------------------------------------
Qu＋tab
Save
Y
回车
【保存】
2.6 物理地址/MAC地址
48 位二进制构成 以16进制显示 出厂即烧录（网卡）
MAC地址与IP地址的区别
层次不同：MAC地址用于数据链路层，IP地址用于网络层。
作用不同：MAC地址标识网络接口，IP地址标识网络位置。
范围不同：MAC地址在局域网中唯一，IP地址在整个互联网中唯一。
②冲突
相似电流会互相吸引碰撞随后抵消 。解决方案：CSMA/CD【载波侦听多路访问/冲突检测】=排队
机制解析：
- 首先使用监听功能，当发现有消息在传递时，停止自身消息发送，并进行监听，随时准备进入下一阶段。
- 当前消息发送完成后，立刻发送自身消息
- 当消息相撞时，会给彼此发送一个阈值，因为阈值是随机的，随意一定会有大小之分，当阈值为0时，再次发送自身消息。
结论：延时被大大增加
Ⅳ.现在人们怎么样实现无限的传输，距离没有冲突，形成单播
交换机【网桥】

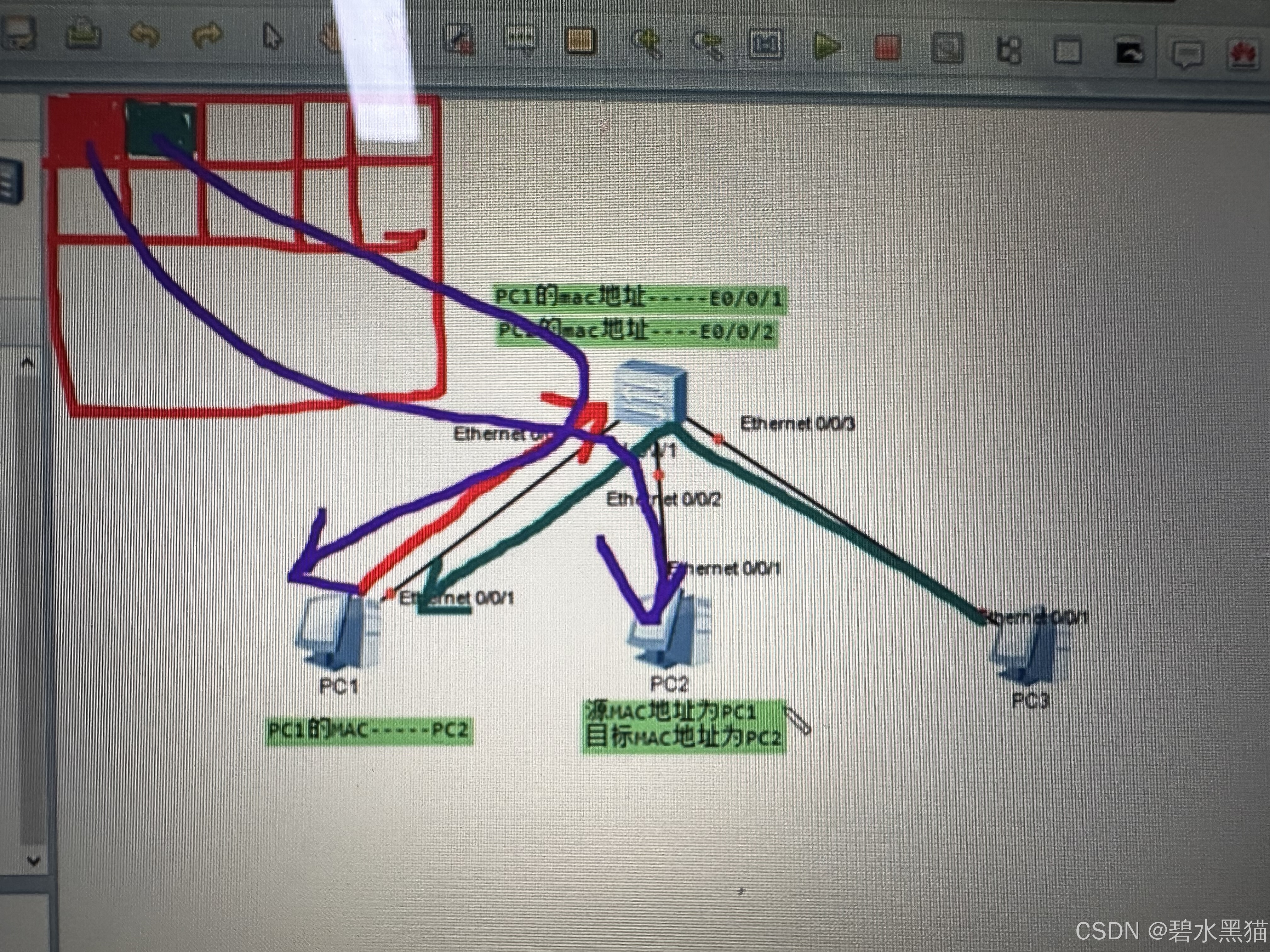

交换机的工作原理：
当数据帧进入交换机后，交换机会优先记录该数据帧中的源MAC地址与进入接口的映射关系于本地的MAC地址表中，随后查看目标MAC地址，若在本地MAC地址表中存在记录则直接单播即可，若不存在记录，则执行泛洪。
总结：识别MAC地址，有记录单播，无记录泛洪
泛洪：一对多传播。向除了进入接口以外的所有接口进行发送。
单播：一对一传播。
路由器的每一个接口都是一个泛洪范围的终点
速率公式：（宽带/8）85%
Ⅴ.路由器
5.1 路由器是如何工作的：
当数据包来到路由器时，路由器会根据目标IP地址查询本地的路由表，若存在记录则无条件转发，若不存在记录则无条件丢弃。

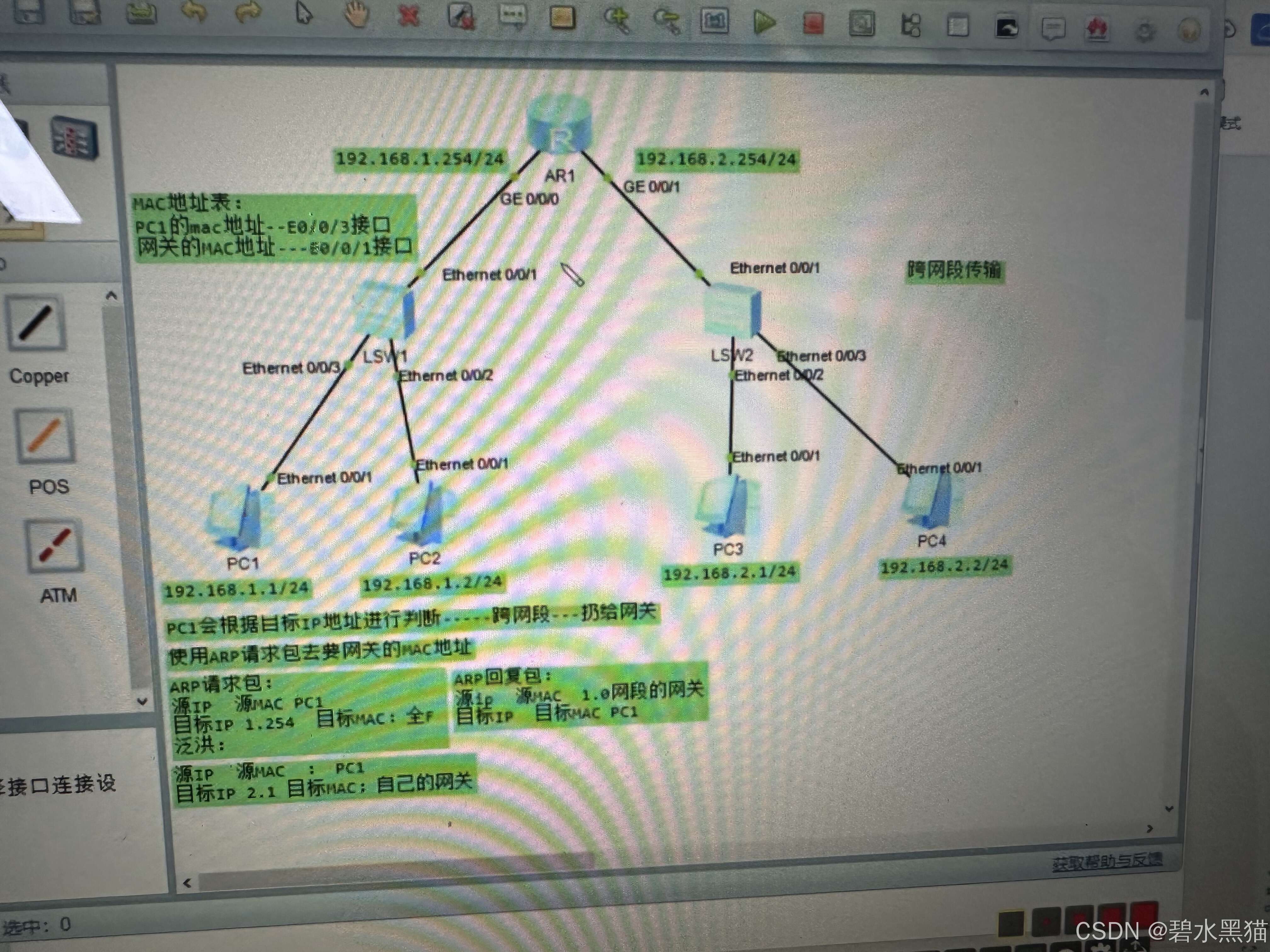

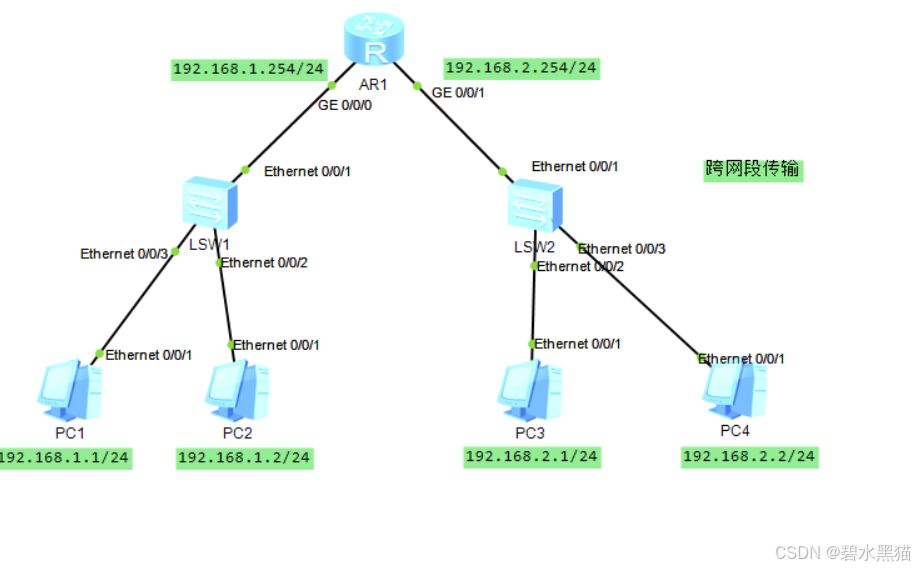

1.若PC1意图与PC2联系，在已知IP地址的情况下，进行子网掩码的判断，若在同一个广播域，则直接发送ARP请求获取对端MAC地址，随后单播即可。
2.若PC1意图与PC3联系，在已知IP地址的情况下，进行子网掩码的判断，若不在同一个广播域，则保留源IP目标IP源MAC的情况下，封装目标MAC为自己的网关，发送至路由器处，路由器接收到后，会根据目标IP查询本地的路由表，若存在记录则按照记录无条件转发，因为路由器在网络层工作，所以路由器可以识别IP地址，在重新转发的过程中，将会更改源MAC地址为转发网段的网关。若不存在，则直接丢弃。
5.2 路由器的静态路由：
尤管理员手写的路由条目;路由器与路由器之间的链路我们称之为骨干链路（总线链路），一般是不配置任何PC端的。
下一跳判断：1.方向正确 2.必须在直接连接的网段范围内
第一种：[R1]ip route-static 192.168.3.0 24 192.168.2.2
静态路由：目标网段为192.168.3.0/24 下一跳为192.168.2.2
第二种：[R2]ip route-static 192.168.1.0 24 GigabitEthernet 0/0/0 192.168.2.1
同上（增加定义流量出方向的接口）
在静态路由的选路原则中，一律选择最短路径
Pre：优先级 --当两条路由条目均能到达同一目标网段时，仅加载优先级较高的路由条目进入路由表中。
注意：优先级的数值越大，优先级越低。
[R2]display ip routing-table 查询路由表
[R2]display ip routing-table protocol static 查询由静态路由生成的路由表
扩展配置：
1.负载均衡
当路由器访问同一个目标具有多条开销相似的路径时，可以让设备将流量拆分，随后延多条路径同时发送，已达到叠加带宽的目的。
2.环回接口
路由器配置的虚拟接口，一般用于测试，不需要设备支持。
[Huawei]interface LoopBack 0 进入环回接口，该接口编号为0
[Huawei]ping -a 192.168.1.1 192.168.2.1 指定一个IP地址去ping另一个IP地址
3.手工汇总
当路由器可以访问多个连续的子网时，若均通过相同的下一跳，则可以将这些网段进行汇总计算，之后仅编辑汇总后的网段的静态路由即可达到减少路由条目，提高转发效率的目的。
4.路由黑洞
在汇总中若包含实际不存在的网段，可能会使去往该网段的数据包有去无回，造成链路资源的浪费。(黑洞路由器：谁在丢弃数据包吗，谁就是黑洞路由器)
5.缺省路由
一条不限定目标网段的路由条目；在查表时若本地路由均不匹配，则将匹配缺省路由。
[Huawei]ip route-static 0.0.0.0 0 12.1.1.2
特征：一旦黑洞路由器与缺省路由相遇，将会百分之百形成路由环路
6.空接口路由
在黑洞路由器上配置一条到达汇总网段且指向空接口的路由。
1.空接口：null 0 ------垃圾箱
2.路由表的匹配原则：精确匹配原则/最长匹配原则
[Huawei]ip route-static 192.168.0.0 22 NULL 0 将该路由指向null0 接口
7.浮动静态路由
[Huawei]ip route-static 192.168.1.0 24 12.1.1.2 preference 61 定义该理由条目优先级为61
全网通：让全网所有的路由器都拥有全网所有的网段信息。
5.3路由器的动态路由：
所有路由器上均运行同一种动态路由协议，之后通过路由器间自行协商，最终得出路由条目加载于路由表中。
3.1动态路由协议的分类：
基于AS进行的分类---IGP内部网关协议 EGP外部网关协议
AS：自治系统 标准编号：0-65535 （1-64511公有范围 ；64512-65535私有范围）
第一个—AS之内：IGP内部网关协议 RIP OSPF EIGRP ISIS
IGP内部网关协议的分类：
- 基于更新时是否携带掩码
有类别----------更新时不携带掩码
无类别----------更新时携带掩码
- 基于工作特点的分类
①DV--距离矢量型协议 以跳数作为开销 邻居间共享路由表
②LS--链路状态型协议 邻居间共享拓扑信息
第二个—AS之外：EGP外部网关协议 BGP
3.2IGP的内部网关协议
RIP---路由信息协议/距离矢量型协议
1.基于UDP的520端口
2.使用跳数作为开销/度量值
3.周期更新和触发更新
周期更新的意义：
1.保活 （每隔30s发送一次，一共发送6次）
2.没有确认机制
RIP的破环机制：
水平分割---------从此口入不从此口出（只能在直线型拓扑中避免环路出现，其主要作用是控制重复更新）
2.最大跳数：15跳 16跳路由器将不在转发该数据包
3.触发更新：毒性逆转水平分割 （大于等于16）
（4.抑制计时器 ）
4.V1/V2/NG 三个版本 NG版本适用于IPV6
V1版本和V2版本的区别
一：V1为有类别路由协议-------更新时不携带掩码
V2为无类别路由协议
二：V1是广播更新：255.255.255.255
V2是组播更新：224.0.0.9
三：V2支持手工认证 （通讯会被加密，增加安全性）
V1版本的配置：
[R1]rip 1 启动时需要定义进程号，默认为1，仅具有本地意义
[R1-rip-1]version 1 定义使用V1版本
宣告：只能进行主类的宣告 基于宣告的主类网段 找到属于该网段的接口
- 激活接口--收发RIP信息 2.该接口的信息可以共享给邻居
身上有那些东西，就宣告那些东西
[R1-rip-1]network 1.0.0.0 只能宣告其所在主类

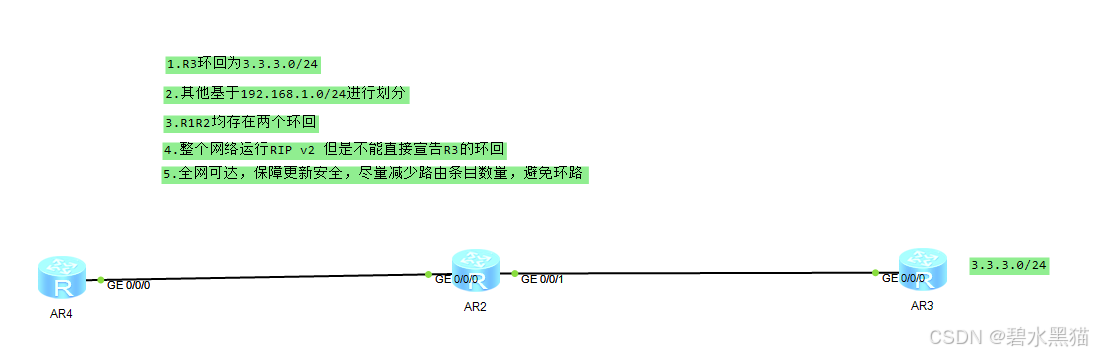

RIP V2
[R1]rip 1 定义进程号
[R1-rip-1]version 2 选择版本2
[R1-rip-1]undo summary 关闭自动汇总 若不关闭自动汇总，RIPV2将会使用主类长度的掩码来发送路由，关闭自动汇总后，将携带接口精确掩码进行路由发送。
二：RIP 的扩展配置
- RIP V2 的手工汇总
[R6]interface g 0/0/0 从那个接口宣告出去的，从那个接口做汇总
[R6-GigabitEthernet0/0/0]rip summary-address 1.1.0.0 255.255.252.0 在该接口上进行子网汇总
- RIP V2 的手工认证-----在两台运行RIP协议的邻居路由器之间进行配置，让两台邻居设备发出的数据中携带核验身份的密钥，也可同时对传输的路由信息进行加密。
[R6-GigabitEthernet0/0/0]rip authentication-mode md5 usual cipher 123456 在该接口上 进行关于RIP 的认证，其认证模式为md5 密码为123456
- 被动接口----仅接受不发送路由信息，仅限于连接用于PC端的接口使用，不得用于路由器之间的接口，否则将导致无法正常发送路由信息。
[R6-rip-1]silent-interface g 0/0/1 设置该接口为沉默接口/被动接口
- 加快收敛----修改计时器
30s更新 180s失效 180s抑制 300s刷新
- 认为修改计时器可以一定成度的加快收敛过程，但是不易修改的过小。
- 尽量维持原有的倍数关系
- 全网所有设备计时器需要修改一致
（不要去修改计时器）
在华为模拟器中，不可修改抑制计时器
[R6-rip-1]timers rip 30 180 300
更新 失效 刷新
- 缺省路由------在边界路由器上，进行RIP的缺省配置后，该设备将向内部运行RIP协议的路由器发送缺省更新，使得内部所有的RIP设备自动生成缺省路由，下一跳指向边界路由器方向。
[R8-rip-1]default-route originate 下发缺省路由

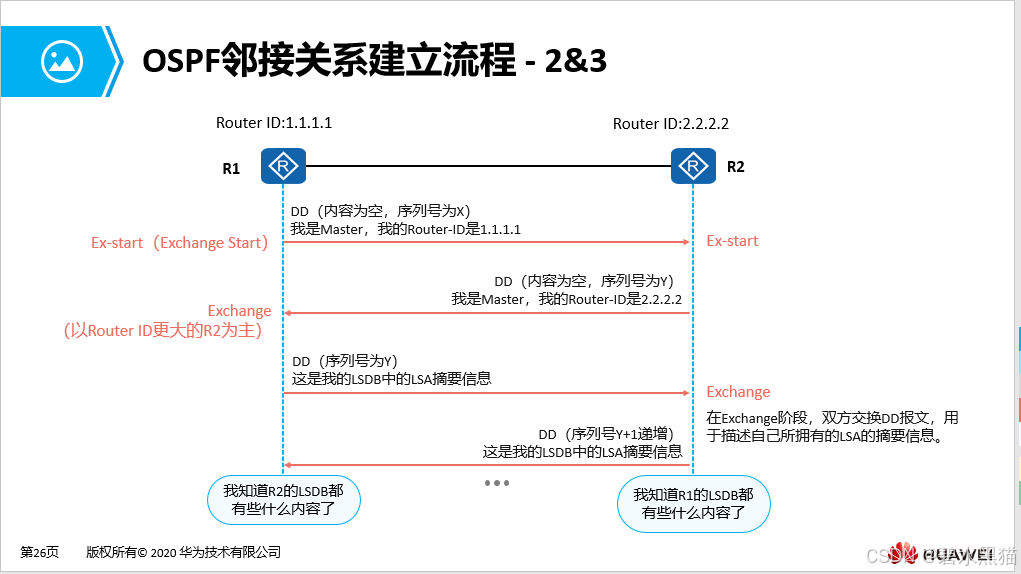

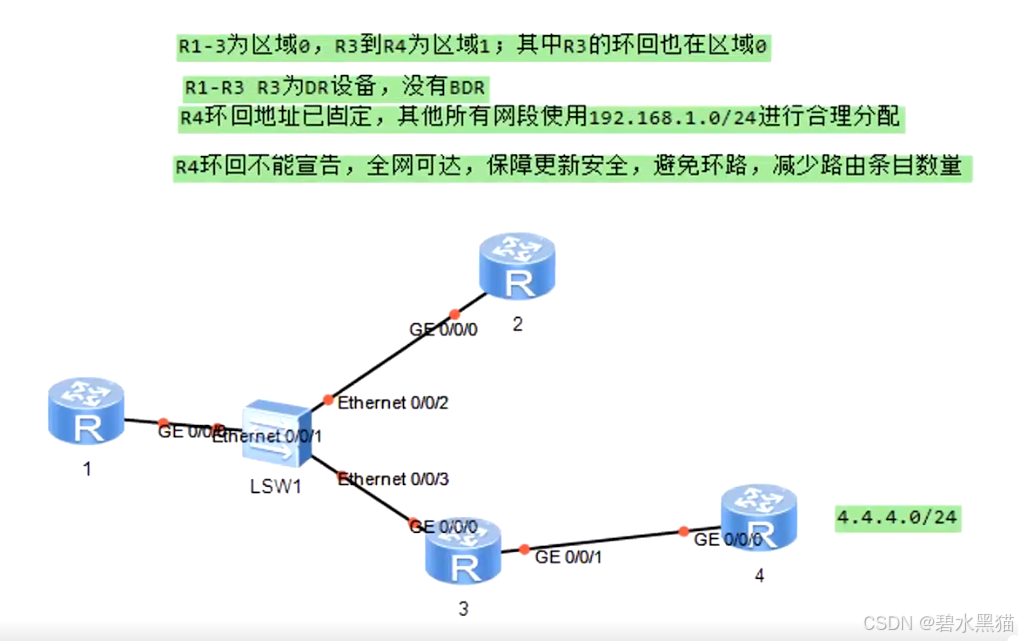

OSPF：开放式最短路径优先协议
1.距离矢量型协议：运行距离矢量路由协议的路由器周期性的泛洪自己的路由表。通过路由的交互，每台路由器都从相邻的路由器学习到路由，并且加载于自己的路由表中；对于网络中的所有路由器而言，路由器并不清楚网络的结构，只能简单的知道要去往某个地方方向在哪里，距离是多远。这既是距离矢量型协议的本质。

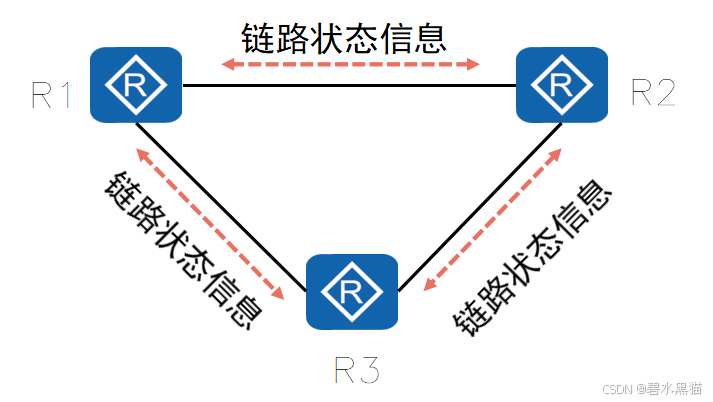

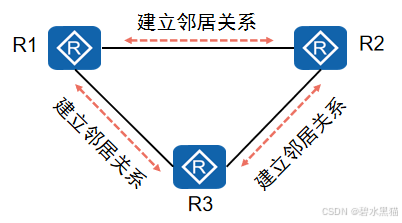

2.链路状态型协议：与距离矢量型协议不同，链路状态路由协议通告的是链路状态而不是路由表。运行链路状态型协议的路由器之间会首先建立一个协议的邻居关系，然后彼此之间开始交互LSA（链路状态通告）。每台路由器都会产生自己的LSA。路由器将自己接收到的LSA信息存储于本地的LSDB（链路状态数据库）中。路由器通过LSDB便掌握了全网的拓扑信息。最后，路由器将计算出的最优路径加载于本地的路由表中。

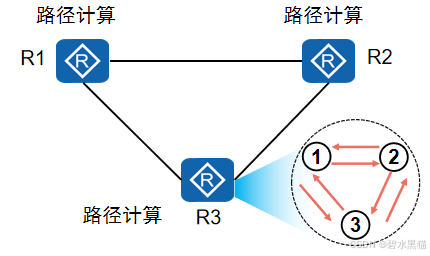

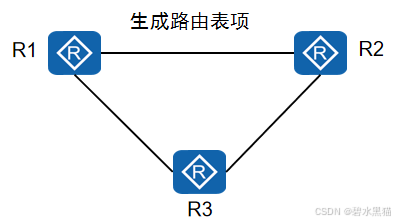

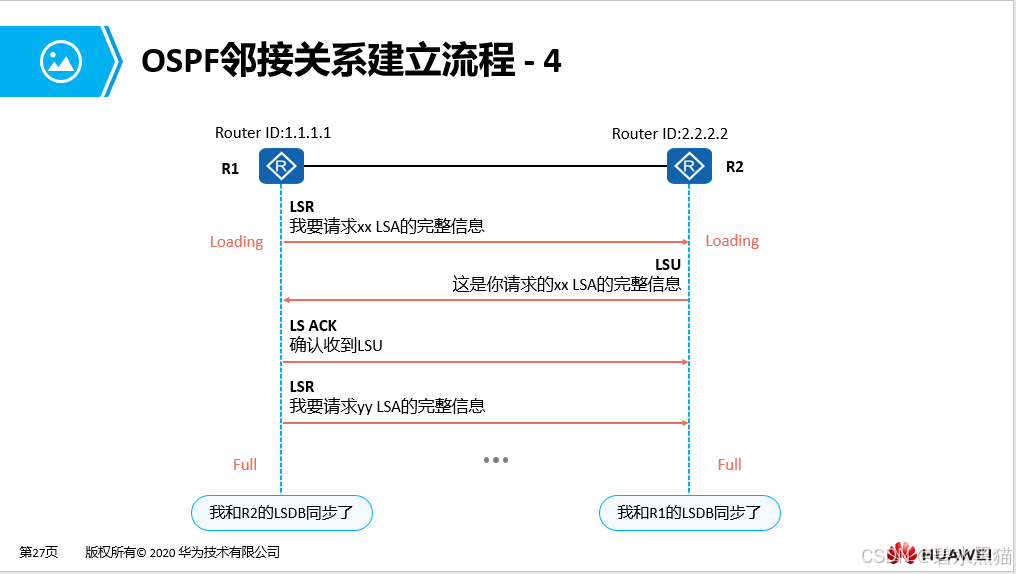

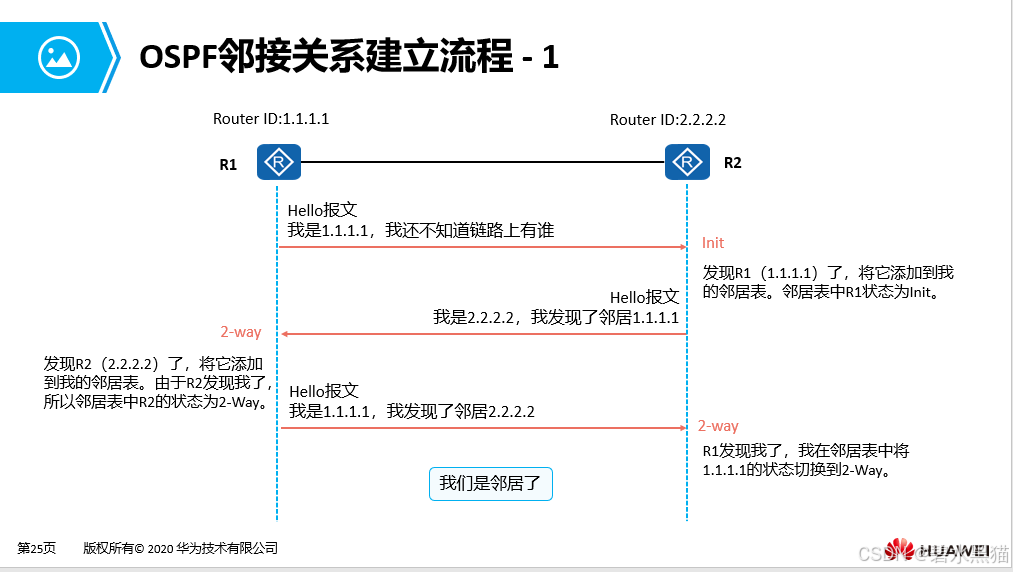

链路状态型协议流程图总结：
ofps的特征：
- 1.支持等开销负载均衡
- 2.基于组播进行更新 224.0.0.5 224.0.0.6
- 3.支持触发更新 ； 每30min周期更新一次 ;Ospf的保活-----10s更新包（hello包）
- 4.需要结构化的部署---区域划分 地址规划 相同区域传拓扑，不同区域传路由。
区域划分的规则：
- 1.星型结构 骨干区域为0区，大于0为非骨干区域，所有非骨干区域必须接入到骨干区域上
- 2.ABR----域间路由器 两个或多个区域相邻时，必须存在ABR设备。 ABR设备（同时工作在两个或多个区域）
Router-ID（用于在一个OSPF域中唯一的标识一台路由器）
RID（Router-ID）的设定可以已通过手工配置的方式，或者使用系统自动生成的方式。 （配置RID时，建议使用手工配置）
定义RID值，建议使用IP地址；要是不手工配置，将会自动配置环回的最大数值，若没有环回，则选择物理接口的最大数值。
COST值=参考带宽/接口带宽
默认参考带宽为100M 整段路径cost值之和越小越佳；若接口带宽大于参考带宽，则度量值默认为1，可能会导致选路不佳，故在接口带宽大于参考带宽的网络中，可以人为的修改带宽。
ospf的重要五大点
一：OSPF的数据包类型
- hello包 用于邻居间的发现 关系建立 和 周期保活
- DD/DBD包 数据可描述包 用于携带本地数据库目录
- LSR包 链路状态请求包 在查看完对端的DD包后，基于本地的LSDB（链路状态数据库）进行查询，随后通过LSR包去索要自己没有的LSA信息。
- LSU包 链路状态更新包 用于携带各种LSA信息的包
- LSACK包 链路状态确认包 用于确认接收到对端的信息
二：OSPF的状态机
Down状态
表示未被激活的状态，一旦本地发出hello包则进入下一个状态机。
Init状态
表示初始化的状态 一旦本地发出hello包，则进入init状态；一但本地接收到hello包，则进入init状态
TOW-WAY状态
双向通讯 表示建立了邻居关系
条件匹配：在点到点网络类型中直接进入下一个状态机，在MA网络中，将进行DR/BDR的选举；所有非DR/BDR的设备间不能进入下一个状态机。
Ex-satart
预启动 使用不携带数据目录的DD包进行主从选举，RID数值大者为主，优先进入下一个状态机。
Exchange 状态
准交换 携带具体的数据库目录信息的DD包进行发送，需要ack确认。
Loading状态
加载 在查看完对端的DD包后，根据本地的LSDB得出自己需要哪些LSA的完整信息，随后通过LSR包去要，LSU包去给，LSACK包去确认。
FULL 状态
转发 邻接关系的建立
三：OSPF的工作过程
启动配置完成后，本地组播224.0.0.5 发出hello包；
Hello中将携带自己的RID，以及本地已知所有邻居的RID；
若接收到对端的hello包中存在自己的RID，则视为双方认识，邻居关系建立，生成邻居表。
邻居关系建立后，将进行条件匹配，匹配失败则永久停留于邻居关系，仅hello包保活即可。
若条件匹配成功，则表明可以建立邻接关系。
先使用不携带数据库目录的DD包进行主从选举，RID大者为主，优先进入下一个状态机，优先共享自己的数据库目录（为从者也会进入下一个状态机，也会共享自己的数据库目录，但是先后顺序在主的后面进入）；
在接收到对端携带具体数据库目录的DD包后，基于本地的LSDB（链路状态数据库）查询自己缺少哪些LSA信息；
之后使用LSR包去索要未知LSA信息；通过LSU包去更新LSA信息，LSACK去确认收到对端的LSA信息-----------同步LSDB------生成数据库表。
之后启动本地SPF算法，基于本地的LSDB生成有向图，在计算出最短路径树，在基于树形结构算出本地到达目的网段的最短路径，加载与本地的路由表中；
收敛完成后，hello包保活即可。
每30min进行一次周期更新-----进行LSDB的对比，若一致，则继续保活即可，若不一致，将重新收敛。
结构突变：
- 新增一个网段：直接增加网段设备，直接使用更新包告知邻接关系，需要ack确认。
- 断开一个网段：断开增加网段设备，直接使用更新包告知邻接关系，需要ack确认。
- 无法沟通：hello time 10s ，dead time 40s ，时间到了就直接删除邻居信息。

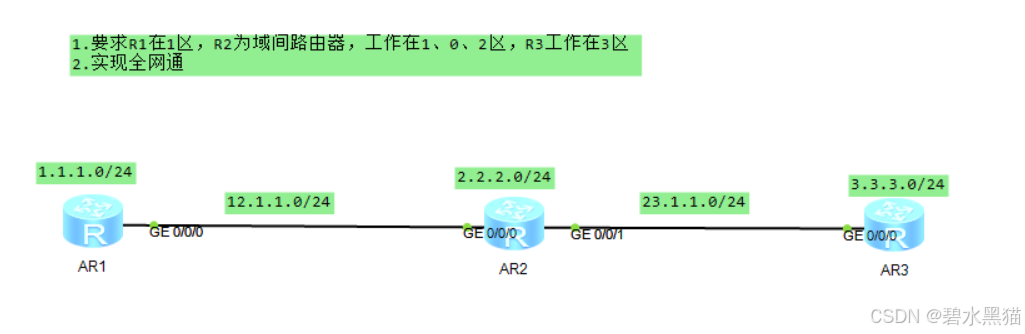

四：OSPF的基础配置
[R1]ospf 1 创建ospf进程
进行宣告：1.激活 2.传递路由或拓扑 3.区域划分
[R1]ospf 1 router-id 1.1.1.1 创建ospf进程1 同时定义RID为1.1.1.1
[R1-ospf-1]area 0 进入0区
[R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 12.1.1.0 0.0.0.255
反掩码：掩码反过来
[R1]display ospf peer 查看详细邻居关系
[R2]display ospf peer brief 查看邻居关系表
[R2]display ospf lsdb 查看数据库目录
[R2]display ospf lsdb router 2.2.2.2 查看数据库中的详细信息
[R2]display ospf routing 查询由OSPF生成的路由
修改参考带宽
注意：一旦修改参考带宽，全网所有设备，均需修改
五：OSPF的扩展配置
- 从邻居关系建立成为邻接关系的条件
由TOW-WAY到EXstart 匹配条件:在点到点的网络类型中将直接进入下一个状态机；在MA网络中，将进行DR/BDR的选举，所有非DR/BDR设备间不能进入下一个状态机。
- 点到点的网络类型：在一个网段内仅支持存在两个节点
- MA：多路访问------在一个网段内，存在的节点不限制
①BMA②NBMA
OSPF在点到点的网络类型中，所有邻居关系将直接成为邻接关系；
在MA网络类型中，若所有的设备间均为邻接关系，将可能导致大量的重复更新；故进行DR/BDR的选举；所有非DR/BDR设备间将维持邻居关系。
至少需要多少台设备，才会出现邻居关系？
DR/BDR的选举规则：
①先比较参选接口的优先级，默认为1，范围0-255，大为优
②若参选接口优先级相同，则比较参选设备的RID，大为优
[R1]interface g 0/0/0 进入参选接口
[R1-GigabitEthernet0/0/0]ospf dr-priority 2 更改该接口在ospf中精选DR设备的优先级为2
切结：DR/BDR设备的选举是非抢占性质；故需要网段内部重新进行选举，需要重启该网段内的所有参选设备的OSPF进程；若参选接口的优先级为0，则默认放弃参选；一个网段中至少应该存在一台DR设备。
<R1>reset ospf process 重启OSPF进程
手工认证：
在邻居间相邻的接口上定义安全密钥
[R2]interface g 0/0/1 进入相邻接口
[R2-GigabitEthernet0/0/1]ospf authentication-mode md5 1 cipher 123456 在该接口上基于OSPF协议进行模式为md5的手工认证 密钥ID为1 密码为123456
手工汇总-----区域汇总
在ABR设备上将A区域的路由共享到B区域时，方可进行手工汇总的配置。 在域间路由器上进行配置
[R2-ospf-1]area 0 要汇总那个区域的网段，就进入哪一个区域
[R2-ospf-1-area-0.0.0.0]abr-summary 192.168.0.0 255.255.252.0
在0区中，使用ABR 的汇总功能 汇总网段为 192.168.0.0/22
被动接口-------沉默接口
仅接受不发送路由信息的接口，只能用于连接用户的接口，不得用于路由器之间的接口。
[R1-ospf-1]silent-interface g 0/0/1 在OSPF进程1中 设置g0/0/1为被动接口
加快收敛-----修改计时器
Hello time 10s dead time 40s
修改一台路由器的某个接口的hello time 时，该接口的dead time将自动关闭，邻居间直连接口的hello time 和 dead time 时间若不一致，将不能建立邻居关系 ；修改计时器不易修改的过小（不建议修改计时器）
缺省路由
在连接外网的边界路由器上，配置一条缺省路由后，该设备将向内部所有设备发送缺省路由的更新，下一跳方向指向该边界路由器方向。
[R3-ospf-1]default-route-advertise always 下发缺省路由
.
扫一扫
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
