电网运维“数字保镖”：风雨无阻保供电，故障响应快如闪电！

1. 电网数字孪生技术架构与物理映射模型
电网数字孪生的构建需实现物理电网与虚拟模型的动态耦合，其技术架构包含以下核心模块：

物理感知层：
部署分布式光纤传感器（DAS）、同步相量测量装置（PMU）及红外热成像仪，采集关键数据：

输电线路：导线温度（精度±0.5℃）、弧垂变化（毫米级监测）、覆冰厚度（激光雷达检测）；

变电站设备：变压器油色谱（DGA）、断路器分合闸时间（μs级记录）、避雷器泄漏电流；

配电网：负荷波动（1秒级采样）、谐波畸变率（FFT分析）。

虚拟建模层：
采用多物理场耦合建模技术：

电磁暂态模型：基于PSCAD/EMTDC构建输电网电磁暂态过程仿真；

热力学模型：通过COMSOL Multiphysics模拟设备温升特性；

拓扑模型：应用CIM（公共信息模型）标准描述电网连接关系。

决策控制层：
基于IEC 61850协议与SCADA系统交互，实现：

故障录波数据毫秒级回传（<20ms）；

保护装置参数远程整定（精度0.1%）；

自愈控制策略自动生成与验证。某500kV变电站实测显示，该架构使继电保护动作正确率从99.2%提升至99.97%。

2. 多维度传感网络与实时数据融合
电网数据的时空特性对数字孪生平台提出严苛要求：

异构数据对齐：
采用时间序列数据库（TSDB）存储PMU的100Hz高频数据与DAS的1kHz振动数据，通过滑动窗口机制（Window Size=1s）实现多速率数据同步，时标对齐误差<1ms。

数据质量增强：
应用生成对抗网络（GAN）对缺失数据进行补全，在雷电监测场景中，雷击点定位误差从传统方法的±300m缩小至±50m。

边缘计算节点：
在变电站部署华为Atlas 500智能边缘设备，运行轻量化LSTM模型，实现：

局部放电脉冲信号的实时分类（10μs内完成）；

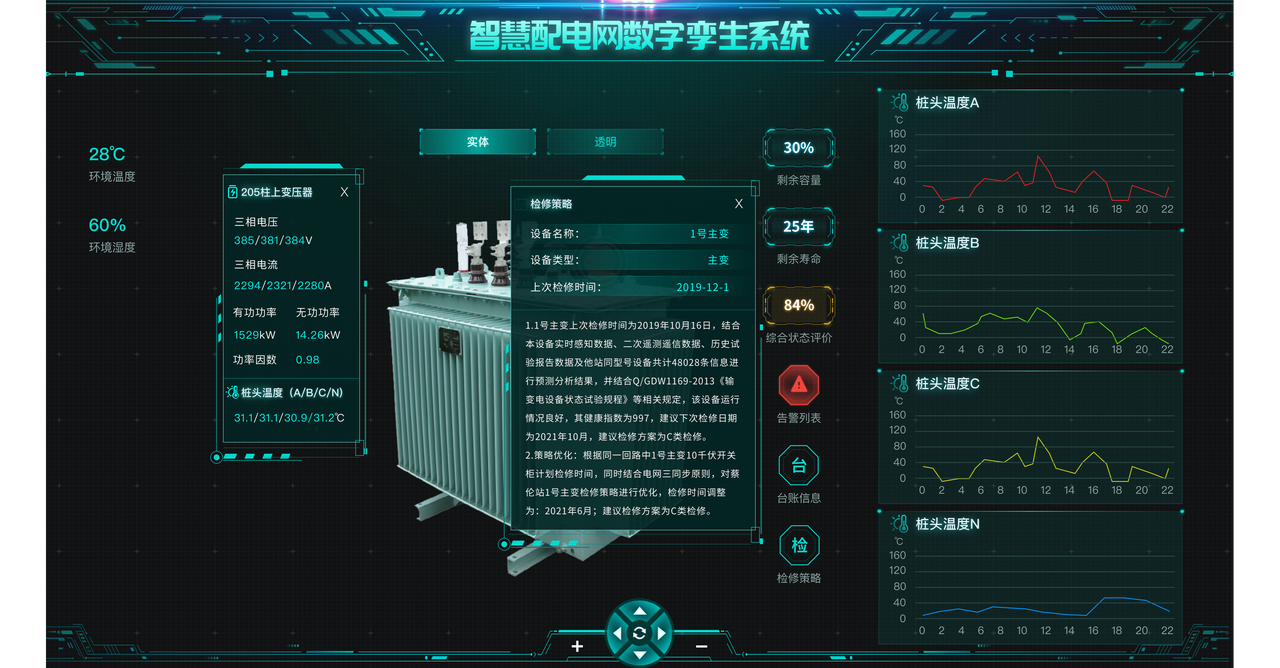

变压器油温预测（MAE<1.2℃）；

数据预处理负载降低72%。

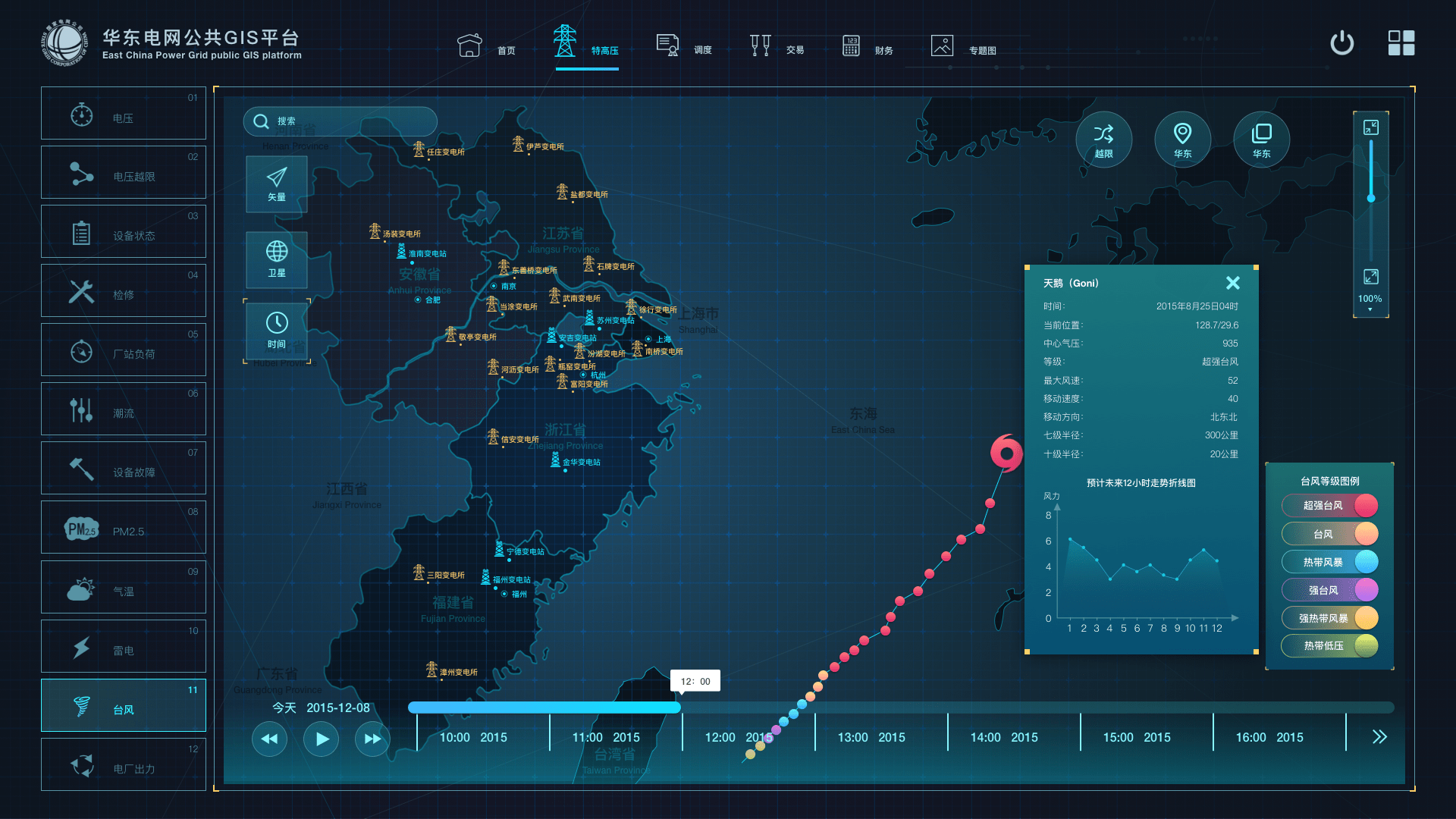

某沿海城市电网的实践表明，多维度数据融合使台风天气下的故障预判准确率提升至89%。

3. 基于图神经网络的故障智能诊断
电网拓扑的图结构特性使GNN成为故障分析的核心工具：

图结构构建：
将电网抽象为节点（母线、负载）、边（输电线路）的图网络，节点特征包括电压幅值、相角，边特征包含阻抗、潮流值。

自愈控制策略：
结合强化学习（RL）与物理约束条件，生成最优恢复方案：

孤岛划分：基于社区发现算法（Louvain）识别可独立供电区域；

负荷转移：采用混合整数规划（MIP）计算最小开关操作次数；

电压稳定：通过连续潮流计算确定电容器投切策略。
某地市级电网应用该技术后，平均供电恢复时间从23分钟缩短至4.7分钟。

4. 实证案例：8秒级故障响应的实现路径
某省级主干电网通过数字孪生平台实现以下技术突破：

硬件升级：

在5000公里输电线路上部署分布式声波传感（DAS）系统，实现每20米一个监测点；

换流站加装电子式互感器（ECT），采样率提升至4MHz；

部署量子加密通信设备，保障数据传输安全性。

软件优化：

构建电网数字镜像系统，支持100万节点级实时仿真（步长1ms）；

开发故障知识图谱，整合历史故障案例1.2万条，支持语义检索；

采用数字线程技术贯通调度指令流，指令下发延迟从秒级降至毫秒级。

效能指标：

雷击故障响应：从人工巡检的45分钟压缩至系统自动识别的8秒；

设备故障预测：变压器内部缺陷预警提前量从7天延长至23天；

供电可靠性：SAIDI（系统平均停电时间）从2.1小时/户·年降至0.38小时/户·年。

5. 极端工况下的技术瓶颈与自适应优化
数字孪生在电网极端运维场景中仍面临挑战：

高噪声环境干扰：
强电磁干扰（EMI）导致传感器信噪比（SNR）下降至-10dB，需采用小波阈值降噪与盲源分离（BSS）技术增强信号特征。

模型泛化能力不足：
现有算法在新型故障（如柔性直流换相失败）场景下误判率高达35%，需引入元学习（Meta-Learning）框架提升跨场景适应能力。

算力资源约束：
省级电网数字孪生每日产生PB级数据，需采用以下优化方案：

联邦学习：在各地调中心分布式训练模型，减少数据集中传输；

模型量化：将32位浮点模型转换为8位整型（INT8），推理速度提升3倍；

存算一体芯片：应用忆阻器（Memristor）实现近传感计算，功耗降低60%。

未来技术将聚焦数字孪生与能源互联网的深度融合，例如通过区块链技术实现跨区域电力交易与碳足迹追踪，构建“源-网-荷-储”全链条数字镜像系统。

---
