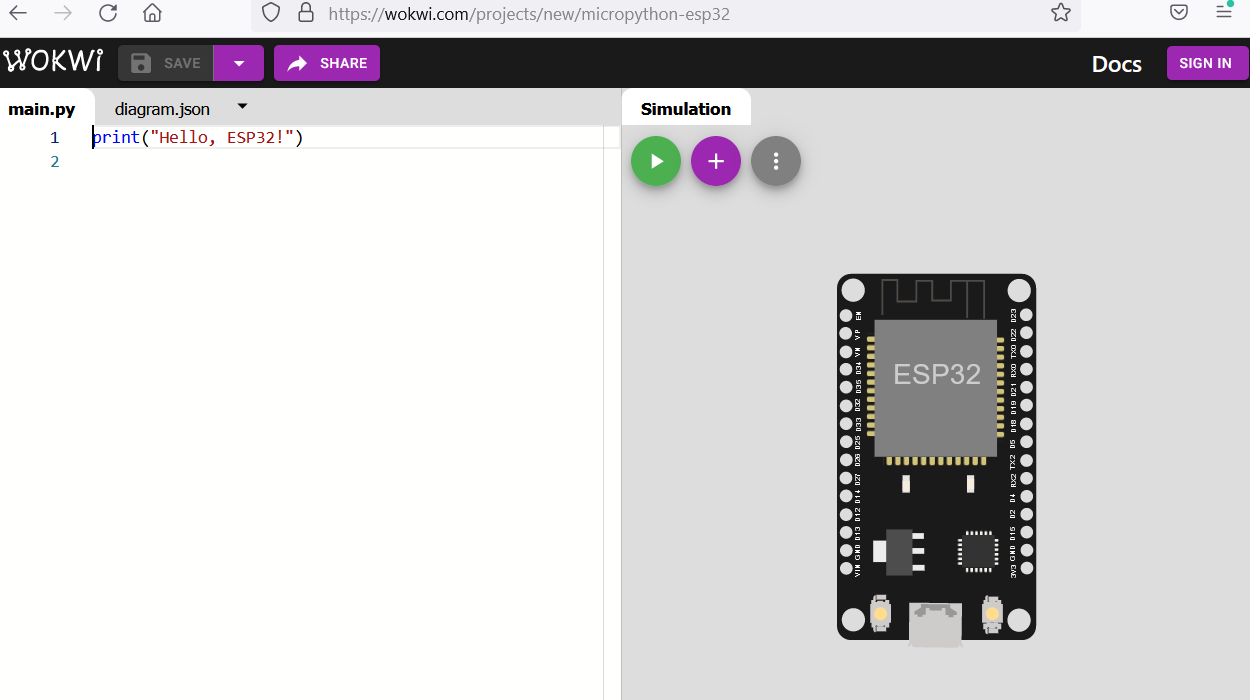

三、然后进到如下开发界面
在右侧我们看到main.py文件是用来编辑我们的代码的。它旁边的diagram.json文件是用来显示和编辑硬件开发板和元器件的。保存我们编辑的代码可以使用Ctrl+s或者也可以点击左上方的保存按钮。你也可以分享你的项目给别人,通过SHARE按钮。再看右边,绿色的按钮是运行,加号按钮可以添加元器件到我们的开发板中,三个点按钮是其他的一些方便使用的功能。
四、点灯实验
我们还是从基础的点灯实验开始。

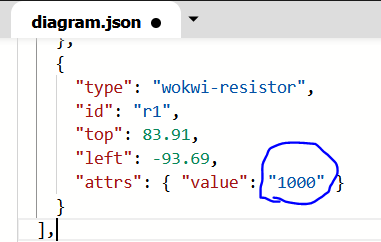

我们首先通过“+”加号按钮添加一个LED灯和一个电阻。我们通过diagram.json可以改变电阻的阻值。找到后我们把阻值改为470,默认是1000欧姆。
ESP32开发板GPIO34口和GPIO35口只能输入,不能作为输出(D34和D35脚)。

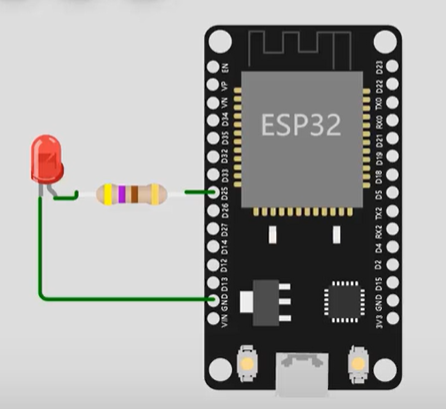

这里我们在LED灯正极(弯脚的那个脚是正极)接一个470欧姆的电阻,然后电阻的另一端连叫道GPIO25口上(D25脚),然后LED的负极接到开发板的GND上。
然后编写代码:
main.py
from machine import Pin # 导入Pin(开发板中Pin代表GPIO)
from time import sleep_ms # 导入时间
led = Pin(25, Pin.OUT) # 定义一个LED灯,D25脚,输出
while 1:
led.on() # 灯亮
sleep_ms(500) # 等待500毫秒
led.off() # 灯灭
sleep_ms(500)
diagram.json
{
"version": 1,
"author": "Anonymous maker",
"editor": "wokwi",
"parts": [
{
"type": "wokwi-esp32-devkit-v1",
"id": "esp",
"top": -2
