PIC单片机项目（1）——基于PIC16F877A的电子秤设计(1)

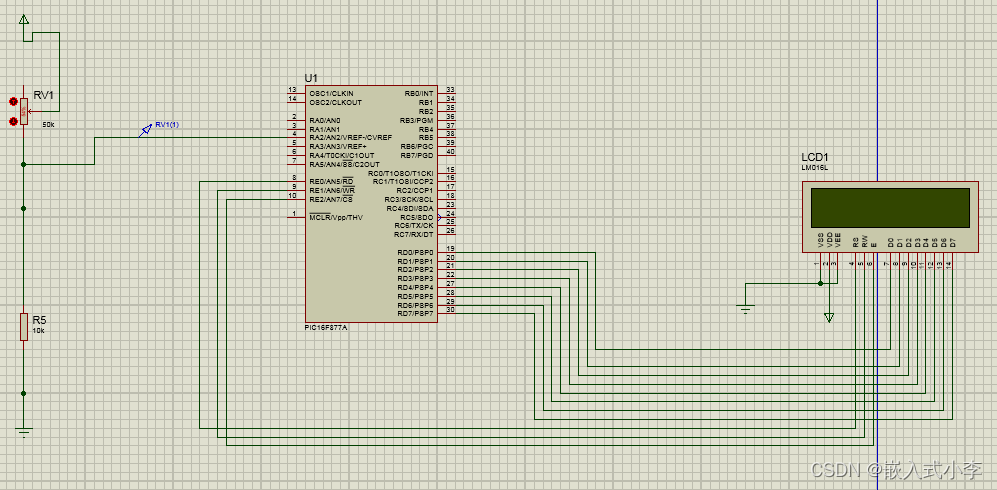

整体电路图如下所示：

首先简单介绍一下LCD1602模块，该模块具体的信息网上有很多资源可以参考：

RS：数据或命名选择端。（0:命令   1:数据）

RW：读写控制端。          （0:写    1:读）

E：使能端

D0-D7：数据端

写指令的时候应该：RS=0,RW=0,D0-D7=data,E=1,延时一段时间，E=0;

写数据的时候应该：RS=1,RW=0,D0-D7=data,E=1,延时一段时间，E=0;

接下来详细介绍PIC16F877A的AD转换功能：

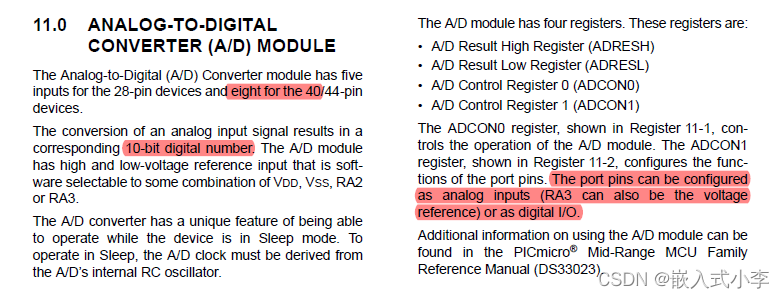

直接看官方文档的介绍：

从中可以知道，对于28脚系列的 器件，有5路模拟输入端，对于40/44脚的器件，有8路模拟输入端。输入的模拟电压会被转换为10位的数字量，也就是AD的有效位数为10位。AD转换的参考电压是软件可配置的。

与AD转换模块密切相关的寄存器为：

ADRESH:  AD转换结果的高位寄存器

ADRESL:  AD转换结果的低位寄存器

ADCON0:  AD转换模块的控制寄存器

ADCON1：AD转换模块的控制寄存器
