FPGA极易入门教程----数码管篇（1）静态显示_数码管静态显示

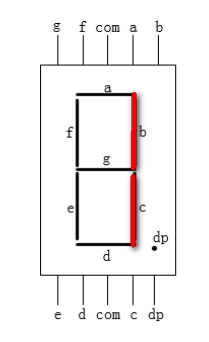

图2：共阴极数码管显示数字“1”

其他数字的演示就不做了，根据这个原理可以整理出0~9这10个数字的编码方式（适用共阳极，共阴极只要将编码取反即可）：

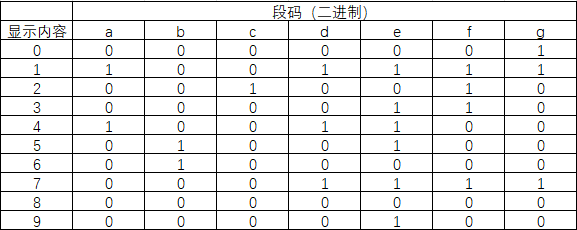

图3：共阳极数码管编码表

这里涉及到两个概念：

• 段选：单个数码管的二极管控制信号（a~g），控制段选可以实现数码管显示不同的数字
• 位选：单个数码管的“电源开关”信号，只有在位选有效的情况下（有电情况下），控制数码管的段选才有意义

也就是说通过控制位选可以控制数码管是否上电工作，通过控制段选可以控制数码管显示具体的内容。

在通常的设计中，只用一个数码管显然是不太方便的，一般都需要4个、6个或者多个（这个看自身，我们这里用6个举例）。假设我们需要用6个数码管来显示数字，那么岂不是需要控制8个*6=48个信号，也就是需要48个IO口来进行控制？虽然我们知道FPGA的IO资源比较丰富，但是也架不住这么造不是？

所以一般在FPGA开发板中，基本都是将6个数码管的8个二极管的控制信号（段选）连接到了一起来统一控制，而将数码管的位选信号分开控制。

3、静态显示

我们可以通过位选信号去控制数码管点亮，而在同一时刻，位选选通的数码管上显示的字形是一样的，因为我们将 6 个数码管相对应的段选连在了一起，数码管的显示自然就相同了，数码管的这种显示方式即为静态显示。

接下来我以某Cyclone IVE的开发板为例，编写静态显示的驱动代码进行验证。该开发板有6个共阳极数码管（低电平控制亮），数码管位选控制信号（低电平有效）。

3.1、端口

驱动模块输入输出端口如下：

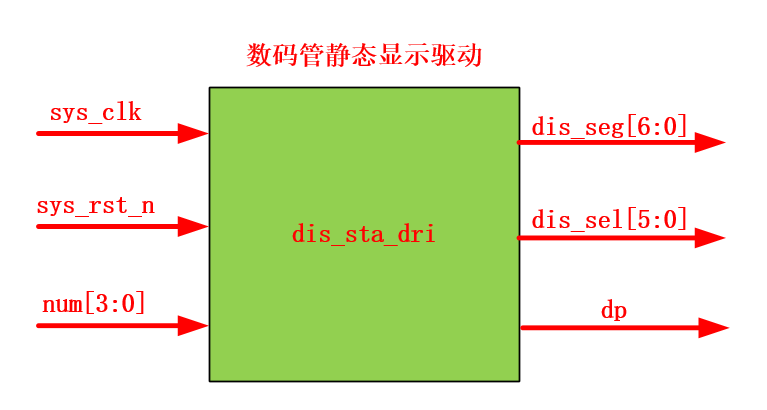

图4：数码管静态显示模块框图

各信号含义如下：

• 输入端：
  • sys_clk：系统时钟，我的开发板是50M，周期20ns
  • sys_rst_n：低电平有效
