Google Camera 架构了解下

原图:https://source.android.google.cn/devices/camera

1.1 Android Camera 基本分层

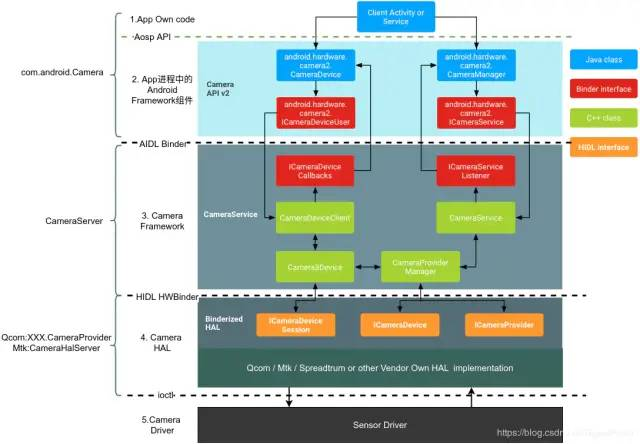

Google Android 框架图

从上图得知,Android手机中Camera软件主要有大体上有4层:

1.应用层:

应用开发者调用AOSP提供的接口即可,AOSP的接口即Android提供的相机应用的通用接口,这些接口将通过Binder与Framework层的相机服务进行操作与数据传递;

2.Framework层:

位于 frameworks/av/services/camera/libcameraservice/CameraService.cpp,相机Framework服务是承上启下的作用,上与应用交互,下与HAL曾交互。

3.Hal层:

硬件抽象层,Android 定义好了Framework服务与HAL层通信的协议及接口,HAL层如何实现有各个Vendor自己实现,如Qcom的老架构mm-Camera,新架构Camx架构,Mtk的P之后的Hal3架构.

4.Driver层:

驱动层,数据由硬件到驱动层处理,驱动层接收HAL层数据以及传递Sensor数据给到HAL层,这里当然是各个Sensor芯片不同驱动也不同.

说到这为什么要分这么多层,大体上还是为了分清界限,升级方便, AndroidO Treble架构分析.

Android要适应各个手机组装厂商的不同配置,不同sensor,不管怎么换芯片,从Framework及之上都不需要改变,App也不需要改变就可以在各种配置机器上顺利运行,HAL层对上的接口也由Android定义死,各个平台厂商只需要按照接口实现适合自己平台的HAL层即可.

1.2 Android Camera工作大体流程

绿色框中是应用开发者需要做的操作,蓝色为AOSP提供的API,黄色为Native Framework Service,紫色为HAL层Service.

描述一下步骤:

1. App一般在MainActivity中使用SurfaceView或者SurfaceTexture+Textur
