LVM卷组类似于非LVM系统中的物理硬盘，其由物理卷组成。可以在卷组上创建一个或多个"LVM分区"（逻辑卷），LVM卷组由一个或多个物理卷组成。

· 逻辑卷（logical volume）

LVM的逻辑卷类似于非LVM系统中的硬盘分区，在逻辑卷之上可以建立文件系统(比如/home或者/usr等)。

· PE（physical extent）

每一个物理卷被划分为称为PE(Physical Extents)的基本单元，具有唯一编号的PE是可以被LVM寻址的最小单元。PE的大小是可配置的，默认为4MB。

· LE（logical extent）

逻辑卷也被划分为被称为LE(Logical Extents) 的可被寻址的基本单位。在同一个卷组中，LE的大小和PE是相同的，并且一一对应。

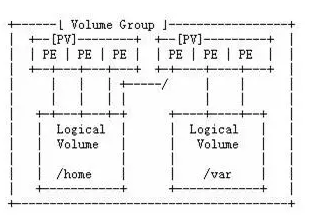

首先可以看到，物理卷（PV）被由大小等同的基本单元PE组成。

一个卷组由一个或多个物理卷组成。

从上图可以看到，PE和LE有着一一对应的关系。逻辑卷建立在卷组上。逻辑卷就相当于非LVM系统的磁盘分区，可以在其上创建文件系统。

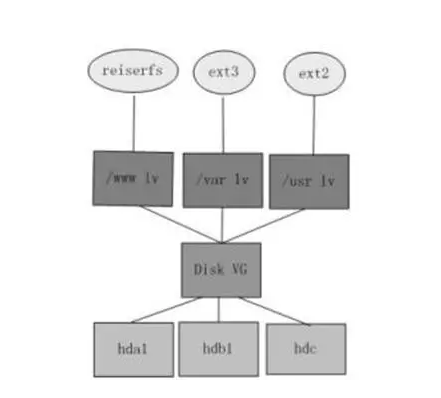

下图是磁盘分区、卷组、逻辑卷和文件系统之间的逻辑关系的示意图：

和非LVM系统将包含分区信息的元数据保存在位于分区的起始位置的分区表中一样，逻辑卷以及卷组相关的元数据也是保存在位于物理卷起始处的VGDA(卷组描述符区域)中。VGDA包括以下内容：PV描述符、VG描述符、LV描述符、和一些PE描述符 。

系统启动LVM时激活VG，并将VGDA加载至内存，来识别LV的实际物理存储位置。当系统进行I/O操作时，就会根据VGDA建立的映射机制来访问实际的物理位置。

1.3. 安装LVM

首先确定系统中是否安装了lvm工具：
