FreeRTOS之事件组

概述

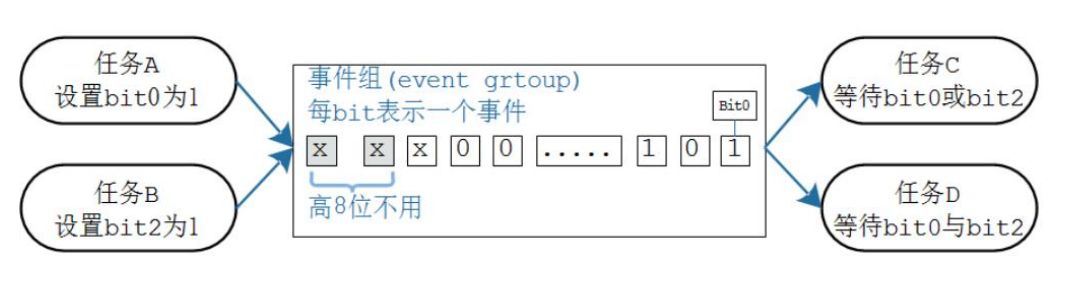

• 事件组的每一位表示一个事件
• 每一位事件的含义由我们决定，比如：Bit0 表示用来串口是否就绪，Bit1表示按键是否被按下
• 值为 1 表示事件发生了，值为 0 表示事件没发生
• 一个或多个任务、ISR 都可以去写这些位；一个或多个任务、ISR 都可以去读这些位
• 可以等待某一位、某些位中的任意一个，也可以等待多位
• 的高8位留给内核使用，只能用其他的位来表示事件
• 如果 configUSE_16_BIT_TICKS 是 1，那么这个整数就是 16 位的，低 8 位用来表示事件 如果 configUSE_16_BIT_TICKS 是 0，那么这个整数就是 32 位的，低 24 位用来表示事件
• 队列、信号量：事件发生时，只会唤醒一个任务，而事件组：事件发生时，会唤醒所有符号条件的任务
• 队列、信号量：是消耗型的资源，队列的数据被读走就没了；信号量被获取后就减少了，而事件组：被唤醒的任务有两个选择，可以让事件保留不动，也可以清除事件


函数

创建

/* 创建一个事件组，返回它的句柄。
* 此函数内部会分配事件组结构体
* 返回值: 返回句柄，非 NULL 表示成功
*/
EventGroupHandle_t xEventGroupCreate( void );
/* 创建一个事件组，返回它的句柄。
* 此函数无需动态分配内存，所以需要先有一个 StaticEventGroup_t 结构体，并传入它的
指针
* 返回值: 返回句柄，非 NULL 表示成功
*/
EventGroupHandle_t xEventGroupCreateStatic( StaticEventGroup_t * pxEventGroupBuffer
);

删除

对于动态创建的事件组，不再需要它们时，可以删除它们以回收内存

/*
* xEventGroup: 事件组句柄，你要删除哪个事件组
*/
void vEventGroupDelete( EventGroupHandle_t xEventGroup )

设置事件

可以设置事件组的某个位、某些位
有一个或多个任务在等待事件，如果这些事件符合这些任务的期望，那么任务还会被唤醒

/* 设置事件组中的位
* xEventGroup: 哪个事件组
* uxBitsToSet: 设置哪些位?
* 如果 uxBitsToSet 的 bitX, bitY 为 1, 那么事件组中的 bitX, bitY 被设置为 1
* 可以用来设置多个位，比如 0x15 就表示设置 bit4, bit2, bit0
* 返回值: 返回原来的事件值(没什么意义, 因为很可能已经被其他任务修改了) */
EventBits_t xEventGroupSetBits( EventGroupHandle_t xEventGroup, const EventBits_t uxBitsToSet );
/* 设置事件组中的位
* xEventGroup: 哪个事件组
* uxBitsToSet: 设置哪些位?
* 如果 uxBitsToSet 的 bitX, bitY 为 1, 那么事件组中的 bitX, bitY 被设置为 1
* 可以用来设置多个位，比如 0x15 就表示设置 bit4, bit2, bit0
* pxHigherPriorityTaskWoken: 有没有导致更高优先级的任务进入就绪态? pdTRUE-有, p
dFALSE-没有
* 返回值: pdPASS-成功, pdFALSE-失败
*/
BaseType_t xEventGroupSetBitsFromISR( EventGroupHandle_t xEventGroup, const EventBits_t uxBitsToSet, BaseType_t * pxHigherPriorityTaskWoken );

• 值得注意的是，ISR中的函数，比如队列函数xQueueSendToBackFromISR、信号量函数xSemaphoreGiveFromISR，它们会唤醒某个任务，最多只会唤醒1个任务。
• 但是设置事件组时，有可能导致多个任务被唤醒，这会带来很大的不确定性。所以
  xEventGroupSetBitsFromISR函数不是直接去设置事件组，而是给一个FreeRTOS后台任务
  (daemon task)发送队列数据，由这个任务来设置事件组。
• 如果后台任务的优先级比当前被中断的任务优先级高，xEventGroupSetBitsFromISR会设置*pxHigherPriorityTaskWoken为pdTRUE。
• 如 果 daemon task 成 功 地 把 队 列 数 据 发 送 给 了 后 台 任 务 ， 那 么
  xEventGroupSetBitsFromISR的返回值就是pdPASS

等待事件

可以等待某一位、某些位中的任意一个，也可以等待多位；等到期望的事件后，还可以清除某些位。

EventBits_t xEventGroupWaitBits( EventGroupHandle_t xEventGroup, const EventBits_t uxBitsToWaitFor, const BaseType_t xClearOnExit, const BaseType_t xWaitForAllBits, TickType_t xTicksToWait );

参数	说明
xEventGroup	等待哪个事件组
uxBitsToWaitFor	等待哪些位？哪些位要被测试
xWaitForAllBits	怎么测试？是“AND”还是“OR” pdTRUE：等待的位，全部为 1； pdFALSE：等待的位，某一个为 1 即可
xClearOnExit	函数退出前是否要清除事件（该位置0）？ pdTRUE：清除 uxBitsToWaitFor 指定的位； pdFALSE：不清除
xTicksToWait	如果期待的事件未发生，阻塞多久。 可设置为 0：判断后即刻返回； 可设置为 portMAX_DELAY：一定等到成功才返回； 可设置为期望的 Tick Count，一般用 pdMS_TO_TICKS() 把 ms 转换为 Tick Count
返回值	返回的是事件值。 如果期待的事件发生了，返回的是“非阻塞条件成立”时的事件值； 如果是超时退出，返回的是超时时刻的事件值

同步点

EventBits_t xEventGroupSync( EventGroupHandle_t xEventGroup, const EventBits_t uxBitsToSet, const EventBits_t uxBitsToWaitFor, TickType_t xTicksToWait )

参数	说明
xEventGroup	指定是哪个事件组
uxBitsToSet	用于确定要设置哪些事件，即表明完成了哪些事件。例如0x05（二进制为0101），会使事件组的bit0、bit2被设置为1
uxBitsToWaitFor	明确等待哪些位。比如0x15（二进制10101），表示要等待bit0、bit2、bit4都为1
xTicksToWait	若期待的事件未发生，设置阻塞时长。可设为0，判断后立即返回；可设为portMAX_DELAY，一直等到成功才返回；也可设为期望的Tick Count，通常用pdMS_TO_TICKS()将ms转换为Tick Count
返回值	返回事件值。若期待事件发生，返回“非阻塞条件成立”时的事件值；若因超时而退出，返回超时时刻的事件值
