模拟量DA输出卡 PCI9106S 任意波形发生器 带缓存 数据采集卡

 产品型号： PCI9106S

产品系列： 数据采集卡

总线类型： 32bit 33MHz PCI

操作系统： XP、Win7

板卡尺寸： 162.60mm(长) *109.80mm(宽)

        PCI9106S 提供 6 路模拟量输出，14 位分辨率，输出量程有±2V、±3V，最大输出点频率2M/s，存储空间 512MB，提供软件触发和外部 TTL 触发。本板卡的主要应用场合为：电子产品质量检测、过程控制、伺服控制等。

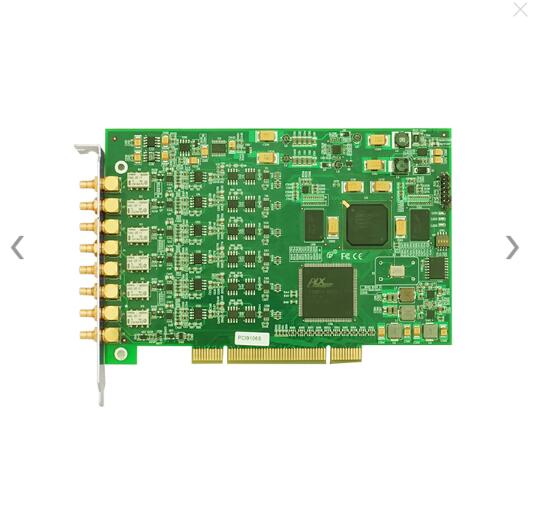

PCI9106S

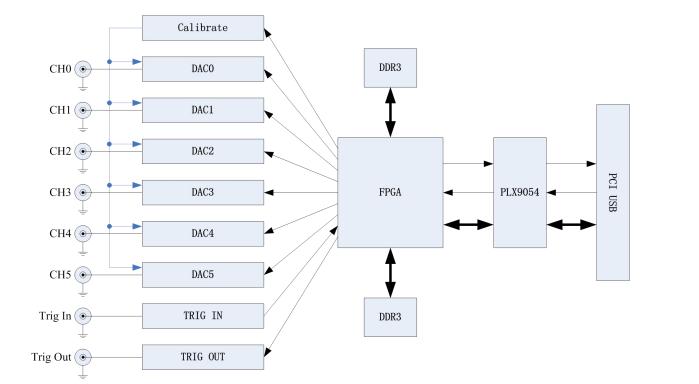

系统框图：

指标参数：

DA模拟量输出	转换精度	14位
	输出通道	6路
	输出量程	±2V、±3V
	输出偏移	偏移范围高达±2V、±3V
	转换速率	输出点频率高达2M/s
	校准方式	软件自动校准
	存储空间	512MB，单通道不低于70MB
	输出阻抗	＜ 1Ω
	触发源	软件触发、外部触发
	触发输入信号 TRIG_IN	标准TTL兼容 -0.5V ≤ 低电平 ≤ 0.8V ，2.0V ≤ 高电平 ≤ 5.5V
	触发输出信号 TRIG_OUT	电平范围：低电平 ≤ 0.4V，高电平 ≥ 2
		脉冲宽度：1个采样周期（受控于通道0）
	触发模式	单次触发、连续触发
	触发方向	负向触发、正向触发、正负向触发
	输出接口	SMB（公）
	输出延迟	触发到第一个采样点 ＜ 3采样周期

 主要元件布局图：

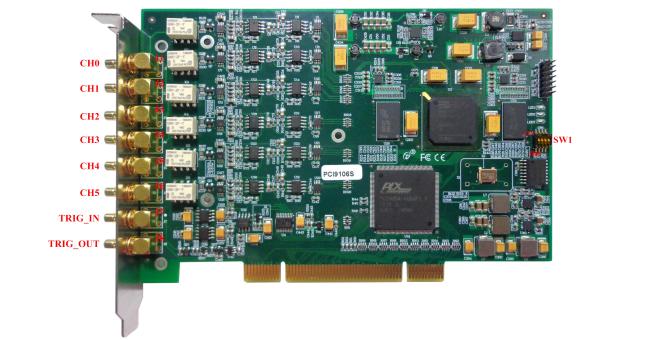

阿尔泰科技PCI9106S 主要元件布局图

J1：CH0 模拟量信号输出端

J2：CH1 模拟量信号输出端

J3：CH2 模拟量信号输出端

J4：CH3 模拟量信号输出端

J5：CH4 模拟量信号输出端

J6：CH5 模拟量信号输出端

J7：TRIG_IN 外部触发信号输入端

J8：TRIG_OUT 触发信号输出端

SW1：物理 ID 拨码开关
