PCI8622数据采集卡 16位32路模拟量采集、32路DIO、16位计数器功能

品牌：阿尔泰科技

型号：PCI8622

概述：

信息社会的发展，在很大程度上取决于信息与信号处理技术的先进性。数字信号处理技术的出现改变了 信息与信号处理技术的整个面貌，而数据采集作为数字信号处理的必不可少的前期工作在整个数字系统中起 到关键性、乃至决定性的作用，其应用已经深入到信号处理的各个领域中。实时信号处理、数字图像处理等 领域对高速度、高精度数据采集卡的需求越来越大。ISA 总线由于其传输速度的限制而逐渐被淘汰。我公司 推出的 PCI8622 数据采集卡综合了国内外众多同类产品的优点，以其使用的便捷、稳定的性能、极高的性价 比，获得多家试用客户的一致好评，是一款真正具有可比性的产品，也是您理想的选择。

 产品应用：

本卡是一种基于 PCI 总线的数据采集卡，可直接插在 IBM-PC/AT 或与之兼容的计算机内的任一 PCI 插 槽中，构成实验室、产品质量检测中心等各种领域的数据采集、波形分析和处理系统。也可构成工业生产过 程监控系统。它的主要应用场合为：  电子产品质量检测  信号采集  过程控制  伺服控制

产品图片：

规格参数：

AD 模拟量输入功能

◆ 转换器类型：AD7663 ◆ 输入量程(InputRange)：±10V、±5V、±2.5V、0～10V、0～5V ◆ 转换精度：16 位(Bit) ◆ 采样速率(Frequency)：1Hz～250KHz 说明：各通道实际采样速率 = 采样速率 / 采样通道数 分频公式：采样频率 = 主频 / 分频数，其中主频 = 40MHz，32 位分频，分频数的取值范围：最低 为 160，最高为 40000000 ◆ 模拟输入通道总数：32 路单端，16 路双端 ◆ 采样通道数：软件可选择，通过设置首通道(FirstChannel)和末通道(LastChannel)来实现的 说明：采样通道数 = LastChannel – FirstChannel + 1 ◆ 通道切换方式：首末通道顺序切换 ◆ 数据读取方式：非空(Npt)和半满(Half)查询方式、DMA 方式 ◆ 存储器深度：8K 字（点）FIFO 存储器 ◆ 存储器标志：非空（Npt）、半满(Half)、溢出(Overflow) ◆ 异步与同步(ADMode)：可实现连续（异步）与分组(伪同步)采集 ◆ 组间间隔(GroupInterval)：软件可设置，最小为采样周期(1/Frequency)，最大为 419430us ◆ 组循环次数(LoopsOfGroup)：软件可设置，最小为 1 次，最大为 255 次 ◆ 时钟源选项(ClockSource)：板内时钟和板外时钟软件可选 ◆ 板内时钟输出频率：当前 AD 实际采样频率 ◆ 触发模式(TriggerMode)：软件内部触发和硬件后触发（简称外触发） ◆ 触发类型(TriggerType)：数字边沿触发和脉冲电平触发 ◆ 触发方向(TriggerDir)：负向、正向、正负向触发 ◆ 触发源（TriggerSource）：DTR(数字触发信号) ◆ 触发源 DTR 输入范围：标准 TTL 电平 ◆ AD 转换时间：<10us ◆ 程控放大器类型：默认为 AD8251，兼容 AD8250、AD8253◆ 程控增益：1、2、4、8 倍(AD8251)或 1、2、5、10 倍(AD8250)或 1、10、100、1000 倍(AD8253) ◆ 模拟输入阻抗：10MΩ ◆ 放大器建立时间：785nS(0.001%)(max) ◆ 非线性误差：±3LSB(最大) ◆ 系统测量精度：0.01% ◆ 工作温度范围：0℃ ～ +50℃ ◆ 存储温度范围：- 20℃ ～ +70℃

 DI 数字量输入功能

◆ 通道数：16 路 ◆ 电气标准：TTL 兼容 ◆ 高电平的最低电压：2V ◆ 低电平的最高电压：0.8V

 DO 数字量输出功能

◆ 通道数：16 路 ◆ 电气标准：CMOS 兼容 ◆ 高电平的最低电压：4.45V ◆ 低电平的最高电压：0.5V

CNT 定时/计数器功能

◆ 最高时基为 20 MHz 的 16 位计数器/定时器 ◆ 功能模式（FunctionMode）：计数器（包括简单计数和缓冲计数）和脉冲发生器 ◆ 时钟源（CLK）：本地时钟（620Hz～20MHz）和外部时钟（最高频率为 20MHz） ◆ 门控（GATE）：上升沿、下降沿、高电平和低电平 ◆ 计数器输出（OUT）：高电平、低电平 ◆ 脉冲发生器输出（OUT）：脉冲方式和占空比设定波形方式

板卡外形尺寸

131.7mm(长) x 102.5mm(宽)

其他指标

◆ 板载时钟振荡器：40MHz

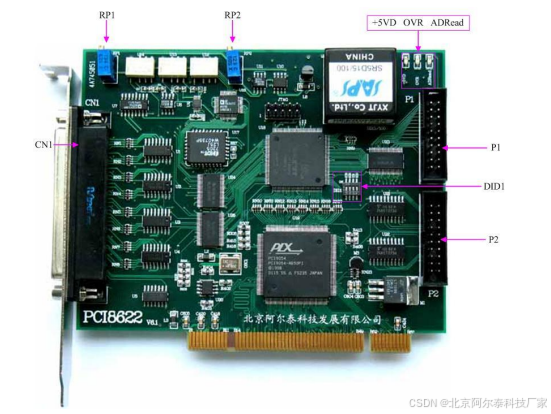

 主要元件布局图：
