书接上文,本文主要介绍PCB的DRC检查、拼版设计、资料输出
一、DRC的检查及丝印的调整
快捷键TD:

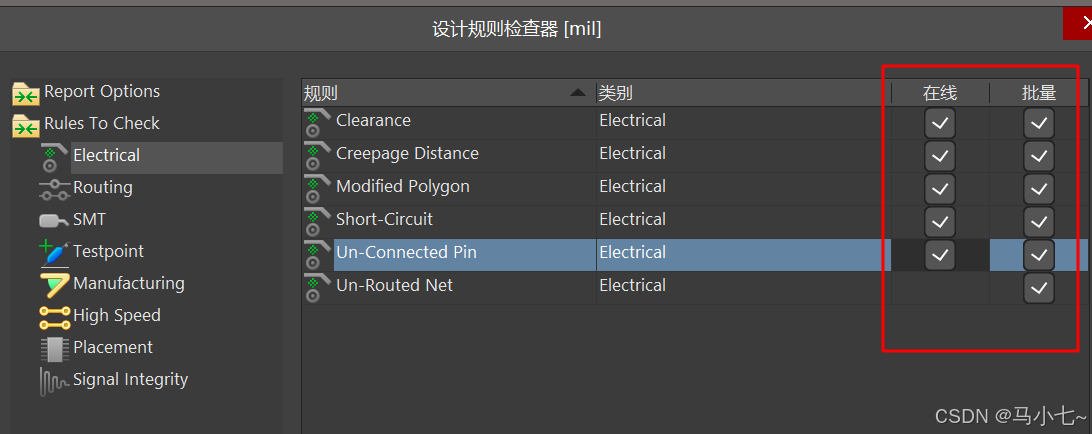

先检查电气性能相关的规则

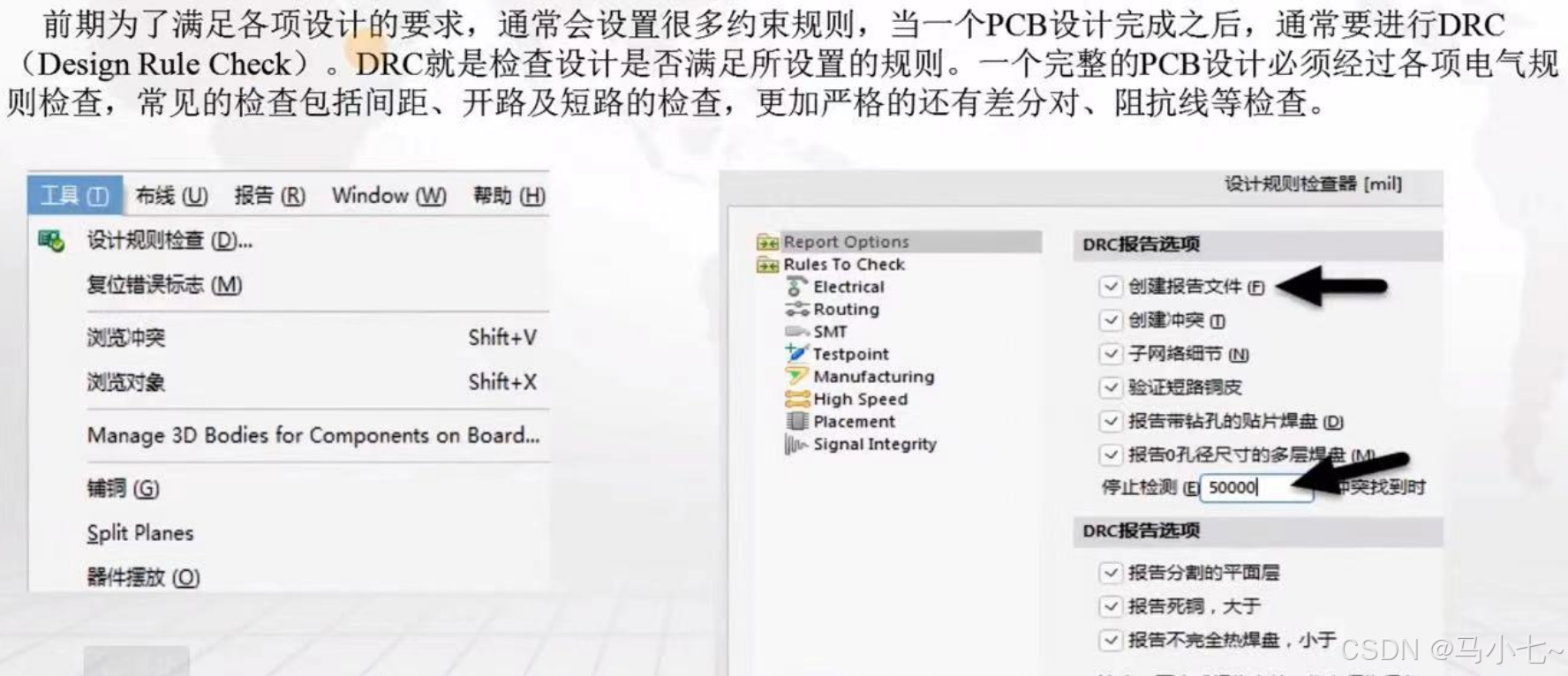

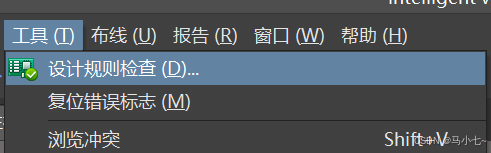

点击运行DRC:
修改DRC报的错误,然后再次进行上述步骤,会生成一个报告

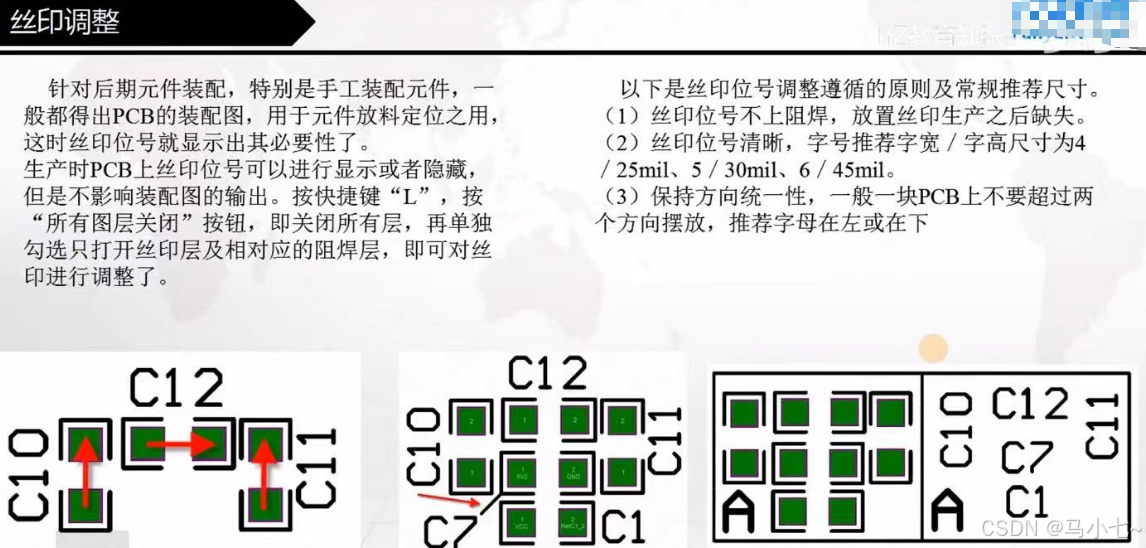

打开顶层的丝印层和底层的丝印层在里面一个一个的调整丝印的位置

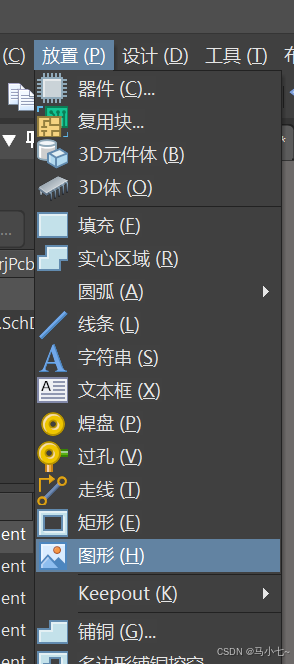

板子的logo导入:(需要准备图片和脚本)
方法一:
可以参考下文
Altium Designer 导入logo完整过程(附图片处理及脚本文件)_ad导入logo-优快云博客
补充调整大小的方法
方法二:
支持四种格式:jpeg、bitmap、png、svg

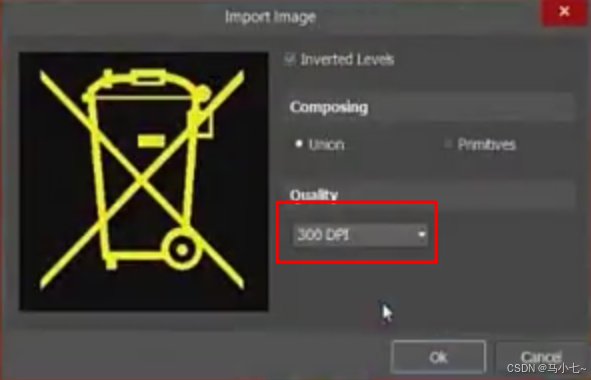

选择图像后指定图像质量

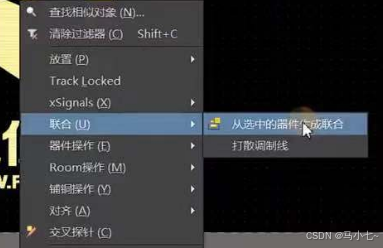

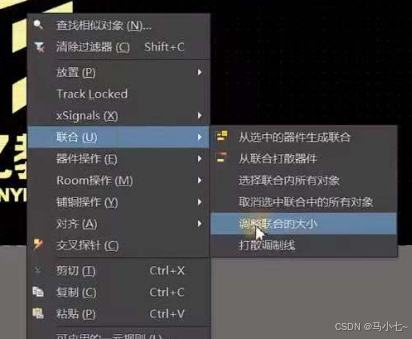

也可以反转图像,并使用“调整联合大小”来调整图像的大小
