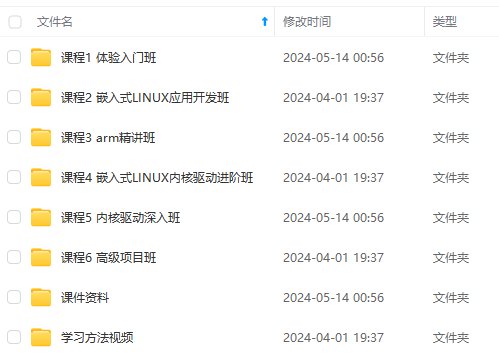

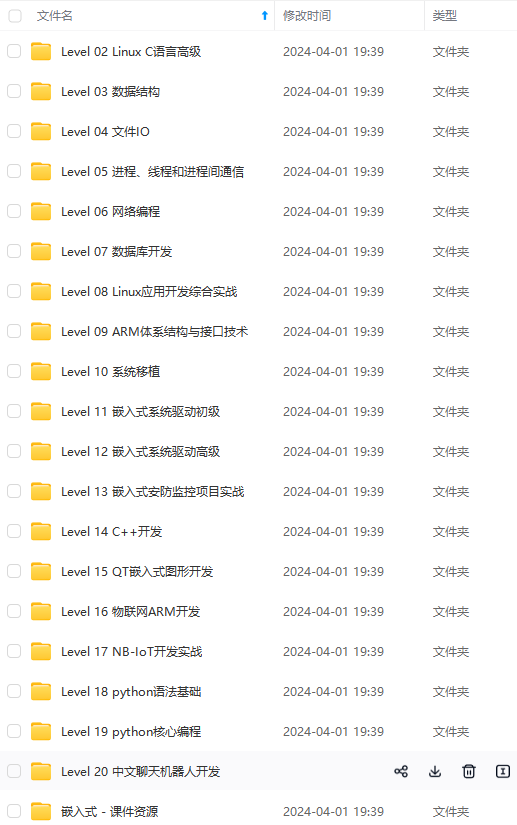

由于文件比较多，这里只是将部分目录截图出来，全套包含大厂面经、学习笔记、源码讲义、实战项目、大纲路线、电子书籍、讲解视频，并且后续会持续更新

需要这些体系化资料的朋友，可以加我V获取：vip1024c （备注嵌入式）

如果你需要这些资料，可以戳这里获取

SPI优点：支持全双工操作；操作简单；数据传输速率较高。SPI没有定义速度限制，一般的实现通常能达到甚至超过10 Mbps。

SPI缺点：需要占用主机较多的口线（每个从机都需要一根片选线）；只支持单个主机；没有指定的流控制，没有应答机制确认是否接收到数据。

I2C优点：只使用两根电线，支持多个主服务器和多个从服务器，ACK / NACK位确认每个帧都已成功传输，硬件没有UART那么复杂。

I2C缺点：数据传输速率比SPI慢(IIC 最高的速度也就快速+模式（1 Mbps）和高速模式（3.4 Mbps）)，数据帧的大小限制为8位，实现比SPI更复杂的硬件。

UART优点：只使用两根电线，不需要时钟信号，有一个奇偶校验位，只要双方设置后，就可以改变数据包的结构。

UART缺点：数据帧的大小限制为最多9位，不支持多个从属或多个主系统，速度最慢。

IIC八种状态和对应代码

其实IIC的通信就是通过两根线的八种状态完成的。**两根线怎么会有八种状态？**其实一根线有高电平、低电平、上升沿、下降沿四种状态。
在这里插入图片描述
数据线和时钟线组成的8种状态。

下面的代码就是用IO口去模拟IIC。实验是在STM32F103芯片做的，是能够跑通的。

//产生IIC起始信号
void IIC\_Start(void)
{
    SDA\_OUT();     //sda输出
    IIC_SDA=1;
    IIC_SCL=1;
    delay\_us(4);
    IIC_SDA=0;//START:when CLK is high,DATA change form high to low
   	delay\_us(4);
    IIC_SCL=0;//铅住I2C总线，准备发送或接收数据
}

在这里插入图片描述

//IIC发送一个字节
//返回从机有无应答
//1，有应答
//0，无应答
void IIC\_Send\_Byte(u8 txd)
{
    u8 t;
    SDA\_OUT();
    IIC_SCL=0;//拉低时钟开始数据传输
    for(t=0;t<8;t++)
    {
       IIC_SDA=(txd&0x80)>>7;  //往SDA上放数据，放txd最高位
       txd<<=1;
       delay\_us(2);   //对TEA5767这三个延时都是必须的
       IIC_SCL=1;
       delay\_us(2);
       IIC_SCL=0;
       delay\_us(2);
    }
}

在这里插入图片描述

//等待应答信号到来
//返回值：1，接收应答失败
// 0，接收应答成功
u8 IIC\_Wait\_Ack(void)
{
    u8 ucErrTime=0;
   	SDA\_IN();      //SDA设置为输入
    IIC_SDA=1;delay\_us(1);       //SDA设置为1，释放SDA总线
    IIC_SCL=1;delay\_us(1);
    while(READ_SDA)  //读SDA，如果SDA一直为1，则无应答；如果SDA为0，则应答成功
    {
        ucErrTime++;
        if(ucErrTime>250)
       	{
            IIC\_Stop();
            return 1;
        }
    }
    IIC_SCL=0;//时钟输出0
    return 0;
}

在这里插入图片描述

//产生ACK应答
void IIC\_Ack(void)
{
    IIC_SCL=0;
    SDA\_OUT();
    IIC_SDA=0;
   	delay\_us(2);
    IIC_SCL=1;
    delay\_us(2);
    IIC_SCL=0;
}

在这里插入图片描述

//读数据
//返回值就是接收到的一个字节
u8 IIC\_Read\_Byte(unsigned char ack)
{
    unsigned char i,receive=0;
    SDA\_IN();//SDA设置为输入
    for(i=0;i<8;i++ )
    {
        IIC_SCL=0;
        delay\_us(2);
        IIC_SCL=1;  //SCL为高的时候读取数据
        receive<<=1;  //每读一次，receive左移一位
        if(READ_SDA)receive++;     //读取SDA放在receive最低位
        delay\_us(1);
    }
    if (!ack)
        IIC\_NAck();//发送nACK
    else
        IIC\_Ack(); //发送ACK
     return receive;
}
