Kotlin的自定义View，实现带弧形的进度条(1)

/ 源码分析 /

---

定义自定义属性，据此写出对应的获取自定义属性的代码，并且暴露一些需要用户设置的方法，代码如下：

/**

• Set percent to show the progress.

*/

var percent: Float = 0f

set(value) {

var percent = value

if (percent < 0f) {

percent = 0f

} else if (percent > 1f) {

percent = 1f

}

if (percent != field) {

field = percent

invalidate()

}

}

init {

attrs?.let { set ->

context.obtainStyledAttributes(set, R.styleable.CircularArcProgressView).apply {

bgColor =

getColor(R.styleable.CircularArcProgressView_capv_background_color, Color.BLACK)

progressColor =

getColor(R.styleable.CircularArcProgressView_capv_progress_color, Color.RED)

progressTextColor =

getColor(

R.styleable.CircularArcProgressView_capv_progress_text_color,

Color.WHITE

)

getFloat(R.styleable.CircularArcProgressView_capv_percent, 0f).let {

percent = it

}

isShowProgressText =

getBoolean(

R.styleable.CircularArcProgressView_capv_is_show_progress_text,

false

)

recycle()

}

}

}

根据用户设置的宽高去绘制一个半径为高度一半的圆角矩形，注意要对padding属性进行处理，这部分就是背景，代码如下：

val halfHeight = height / 2f

val saveCount = canvas.saveLayer(0f, 0f, width.toFloat(), height.toFloat(), null)

// Draw background.

backgroundRectF.left = paddingStart.toFloat()

backgroundRectF.top = paddingTop.toFloat()

backgroundRectF.right = width - paddingEnd.toFloat()

backgroundRectF.bottom = height - paddingBottom.toFloat()

canvas.drawRoundRect(backgroundRectF, halfHeight, halfHeight, backgroundPaint)

在背景圆角矩形的左边绘制另外一个半径为高度一半的圆角矩形，宽高和背景圆角矩形一样，但是左右坐标会随着percent的增加而增加，绘制完毕后的表现就是往右移动，然后利用PorterDuffXfermode处理重叠部分，这部分就是进度，代码如下：

private val progressTextPaint by lazy {

TextPaint().apply {

isAntiAlias = true

isDither = true

style = Paint.Style.FILL

color = progressTextColor

}

}

// Draw progress.

progressRectF.left = -backgroundRectF.width() + percent * width

progressRectF.top = backgroundRectF.top

progressRectF.right = progressRectF.left + backgroundRectF.width()

progressRectF.bottom = backgroundRectF.bottom

canvas.drawRoundRect(progressRectF, halfHeight, halfHeight, progressPaint)

canvas.restoreToCount(saveCount)

根据用户需要绘制一个百分比文本，左右坐标也是随着percent增加而增加，绘制完毕后的表现也是向右移动，不过是位于进度条弧形的左边，注意要准确测量文字的宽高，代码如下：

if (isShowProgressText && percent >= 0.1f) {

progressTextPaint.run {

textSize = halfHeight

fontMetrics.let {

val progressText = (percent * 100).toInt().toString() + “%”

canvas.drawText(

progressText,

percent * width - progressTextPaint.measureText(progressText) - height / 5f,

halfHeight - it.descent + (it.descent - it.ascent) / 2f,

progressTextPaint

)

}

}

}

暴露一个设置动画的方法。

/**

• Start animator.

• @param timeInterpolator the interpolator to be used by this animation. The default value is

• android.view.animation.AccelerateInterpolator.

• @param duration the length of the animation.

*/

@JvmOverloads

fun startAnimator(

timeInterpolator: TimeInterpolator? = AccelerateInterpolator(),

duration: Long

) =

with(ObjectAnimator.ofFloat(this, “percent”, 0f, percent)) {

interpolator = timeInterpolator

this.duration = duration

start()

}

/ PorterDuff.Mode /

---

来源

为什么叫PorterDuff呢？其实是两个人名来的，一个叫Thomas Porter，另一个叫Tom Duff，他们在1984年7月发表了Compositing Digital Images，描述了12个合成运算符。它们控制着要渲染的图像和渲染目标的内容组成的颜色，然后这个类还提供了除了那12种的其他几种混合模式，但是这些不是由这两人定义的，只是为了方便才在此类中，所以总共有18种。

源码

我们可以看下PorterDuff这个类，里面有个枚举Mode，代码如下：

public enum Mode {

CLEAR (0),

SRC (1),

DST (2),

SRC_OVER (3),

DST_OVER (4),

SRC_IN (5),

DST_IN (6),

SRC_OUT (7),

DST_OUT (8),

SRC_ATOP (9),

DST_ATOP (10),

XOR (11),

DARKEN (16),

LIGHTEN (17),

MULTIPLY (13),

SCREEN (14),

ADD (12),

OVERLAY (15);

Mode(int nativeInt) {

this.nativeInt = nativeInt;

}

/**

• @hide

*/

@UnsupportedAppUsage

public final int nativeInt;

}

PorterDuff总共有18种模式，以下展示了这些模式对应的名字、图片和描述，可以点开图片查看，图片如下：

/ 延迟属性Lazy /

---

这个控件的代码也用上了延迟属性Lazy，代码如下：

private val progressTextPaint by lazy {

TextPaint().apply {

isAntiAlias = true

isDither = true

style = Paint.Style.FILL

color = progressTextColor

}

}

我们可以看到，lazy函数是接受一个Lambda表达式，如果函数最后一个参数是Lambda表达式的话，可以提到小括号外边，并且小括号也可以省略；调用延迟属性有这样的特征，第一次拿到属性的值（调用get方法）会执行已传递给函数的Lambda表达式并且记录结果，后续调用get()只是返回记录的结果。我们可以看下源码，提供了三个函数。

lazy(initializer: () -> T)

public actual fun lazy(initializer: () -> T): Lazy = SynchronizedLazyImpl(initializer)

这个函数接受一个Lambda表达式，并且返回Lazy，并且调用SynchronizedLazyImpl函数，而且我们可以得知多个线程去调用这个lazy函数是安全的，代码如下：

, Serializable {

private var initializer: (() -> T)? = initializer

@Volatile private var _value: Any? = UNINITIALIZED_VALUE

// final field is required to enable safe publication of constructed instance

private val lock = lock ?: this

override val value: T

get() {

val _v1 = _value

if (_v1 !== UNINITIALIZED_VALUE) {

@Suppress(“UNCHECKED_CAST”)

return _v1 as T

}

return synchronized(lock) {

val _v2 = _value

if (_v2 !== UNINITIALIZED_VALUE) {

@Suppress(“UNCHECKED_CAST”) (_v2 as T)

} else {

val typedValue = initializer!!()

_value = typedValue

initializer = null

typedValue

}

}

}

override fun isInitialized(): Boolean = _value !== UNINITIALIZED_VALUE

override fun toString(): String = if (isInitialized()) value.toString() else “Lazy value not initialized yet.”

private fun writeReplace(): Any = InitializedLazyImpl(value)

}

我们可以看到用的是**双重检查锁（Double Checked Locking）**来保证线程安全。

lazy(mode: LazyThreadSafetyMode, initializer: () -> T)

public actual fun lazy(mode: LazyThreadSafetyMode, initializer: () -> T): Lazy =

when (mode) {

LazyThreadSafetyMode.SYNCHRONIZED -> SynchronizedLazyImpl(initializer)

LazyThreadSafetyMode.PUBLICATION -> SafePublicationLazyImpl(initializer)

LazyThreadSafetyMode.NONE -> UnsafeLazyImpl(initializer)

}

最后

自我介绍一下，小编13年上海交大毕业，曾经在小公司待过，也去过华为、OPPO等大厂，18年进入阿里一直到现在。

深知大多数初中级Android工程师，想要提升技能，往往是自己摸索成长，自己不成体系的自学效果低效漫长且无助。

因此我收集整理了一份《2024年Android移动开发全套学习资料》，初衷也很简单，就是希望能够帮助到想自学提升又不知道该从何学起的朋友，同时减轻大家的负担。

既有适合小白学习的零基础资料，也有适合3年以上经验的小伙伴深入学习提升的进阶课程，基本涵盖了95%以上Android开发知识点！不论你是刚入门Android开发的新手，还是希望在技术上不断提升的资深开发者，这些资料都将为你打开新的学习之门

如果你觉得这些内容对你有帮助，需要这份全套学习资料的朋友可以戳我获取！！

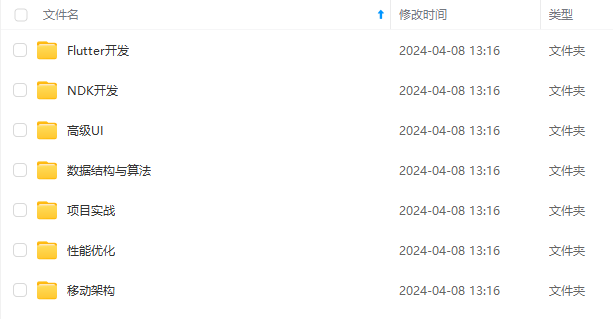

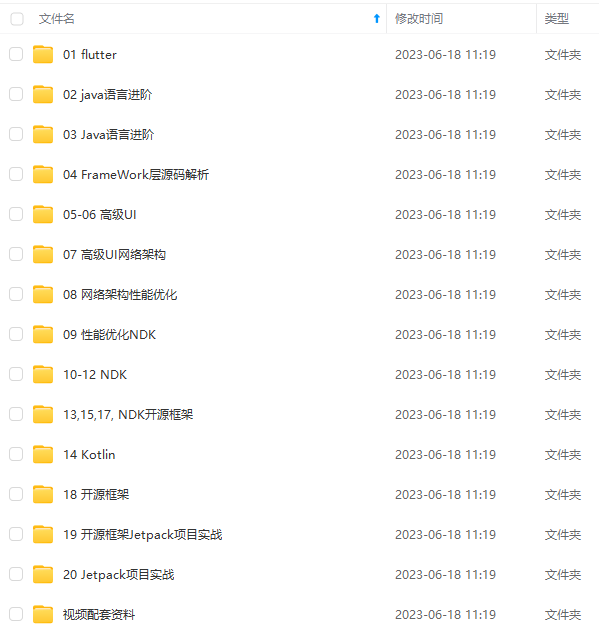

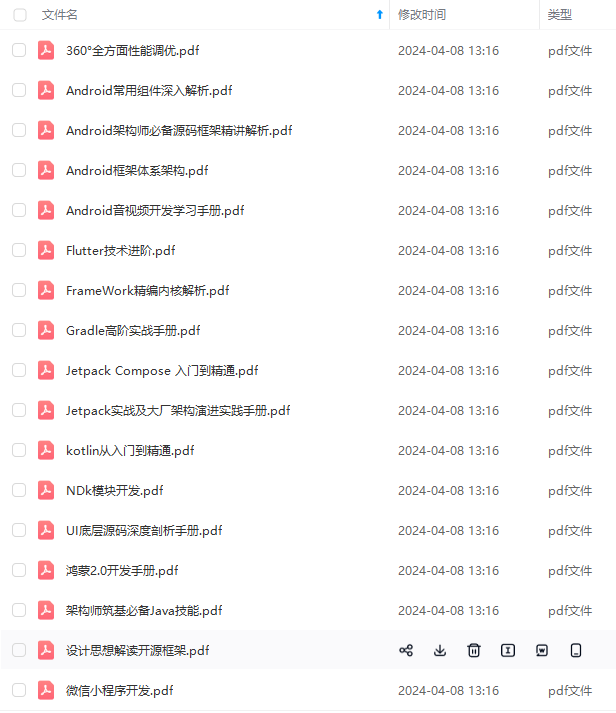

由于文件比较大，这里只是将部分目录截图出来，每个节点里面都包含大厂面经、学习笔记、源码讲义、实战项目、讲解视频，并且会持续更新！
