PN结结构:
- 二极管的核心是一个PN结,由P型半导体和N型半导体构成。
- P型区含有多数载流子(空穴),N型区含有多数载流子(电子)。
- 在PN结的交界处形成耗尽区,电场方向由N到P,阻止自由载流子的移动。
-
偏置模式:
- 正向偏置:
- 阳极接正,阴极接负。
- 外加电场抵消内建电场,使耗尽区变窄,电流容易通过。
- 反向偏置:
- 阳极接负,阴极接正。
- 外加电场增强内建电场,使耗尽区变宽,电流基本被阻止。电流-电压特性:
- 在正向偏置下,当电压超过导通电压(如硅二极管约为0.7V,锗二极管约为0.3V),二极管开始导通。
- 在反向偏置下,只有微小的反向饱和电流流过,直到击穿电压(如齐纳击穿或雪崩击
二极管的主要参数
- 正向电压降 (VfV_fVf):
- 二极管在正向导通时的电压降,通常硅二极管为约0.7V,锗二极管为约0.3V。
- 反向击穿电压 (VBRV_{BR}VBR):
- 二极管在反向偏置下发生击穿时的电压。
- 最大正向电流 (IfI_fIf):
- 二极管能够承受的最大正向电流。
- 反向漏电流 (IrI_rIr):
- 二极管在反向偏置时的漏电流,通常很小。
- 反向恢复时间 (trrt_{rr}trr):
- 二极管从导通状态转为反向阻断状态所需的时间,重要于高频应用。
-
二极管的种类与应用
-
整流二极管:
- 用于整流电路,将交流电转换为直流电。
- 特点:耐高压、大电流。
- 应用:电源模块。
-
稳压二极管(齐纳二极管):
- 通过反向击穿效应保持恒定电压。
- 特点:击穿电压稳定、工作在反向偏置。
- 应用:稳压电源、参考电压。
-
发光二极管(LED):
- 正向导通时发光。
- 特点:能量转换效率高,色彩丰富。
- 应用:指示灯、显示屏、照明。
-
肖特基二极管:
- 由金属与N型半导体形成,导通电压低(约0.2V~0.4V)。
- 特点:低损耗、快速响应。
- 应用:高频整流电路、功率电子。
-
快速恢复二极管:
- 专为高频工作设计,反向恢复时间短。
- 应用:开关电源、高频逆变器。
-
变容二极管:
- 利用PN结的电容效应,随反向偏置电压变化而改变电容值。
- 应用:高频振荡电路、调谐电路。
-

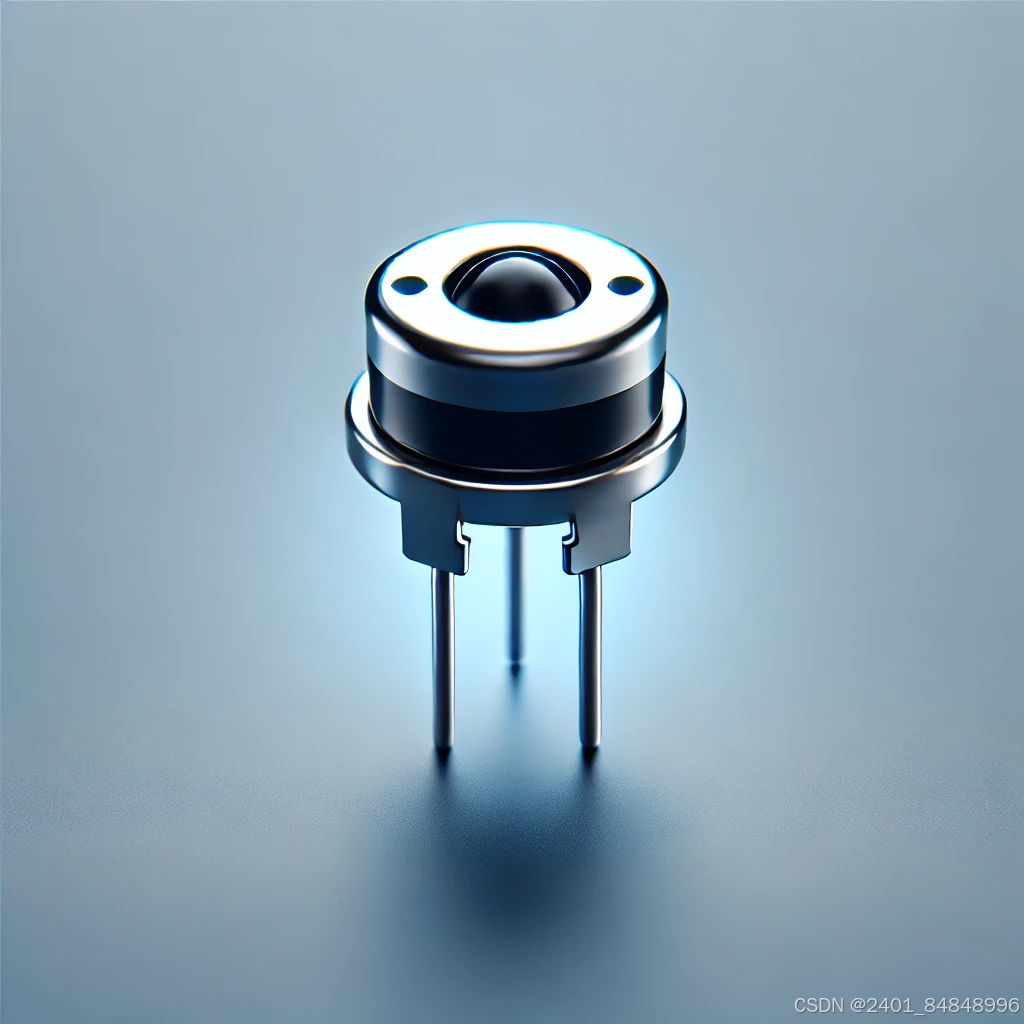

光电二极管:
- 将光信号转换为电信号。
- 应用:光通信、光感应器。
-
二极管的应用场景
- 整流:
- 在电源中将交流电转换为直流电。
- 稳压:
- 齐纳二极管用于稳压电路,提供稳定的输出电压。
- 开关:
- 在数字电路中用于快速开关操作。
- 保护:
- 用于浪涌保护或过压保护,如TVS二极管。
- 调制:
- 用于无线电频率信号的调制或解调。
- 光电转换:
- LED用于发光,光电二极管用于接收光信号。
-
二极管的典型电路
- 单向整流电路:
- 只允许电流通过一个方向,输出脉动直流电。
- 桥式整流电路:
- 使用四个二极管,将交流电的两个半周期都整流成直流电。
- 齐纳二极管稳压电路:
- 串联一个限流电阻,齐纳二极管在反向击穿区工作,提供恒定电压。
- 开关保护电路:
- 在电感性负载的两端并联一个二极管,用于吸收电感释放的反向电动势。
-
二极管的选择与注意事项
- 根据工作电流和电压选择适合的型号。
- 确保二极管的最大正向电流和反向击穿电压满足电路要求。
- 在高频应用中,选择快速恢复二极管或肖特基二极管。
- 注意散热设计,避免因过热导致二极管损坏。
