基于MATLAB的FIR滤波器的设计及应用（图像去噪）

 一、实验目的

1．学会MATLAB的使用，掌握MATLAB的程序设计方法；

2．掌握数字信号处理的基本概念、基本理论和基本方法；

3. 在MATLAB环境下产生噪声信号；

4．掌握MATLAB设计FIR数字滤波器的窗函数设计方法；

5．学会用MATLAB对图像进行分析和处理。

二、设计原理

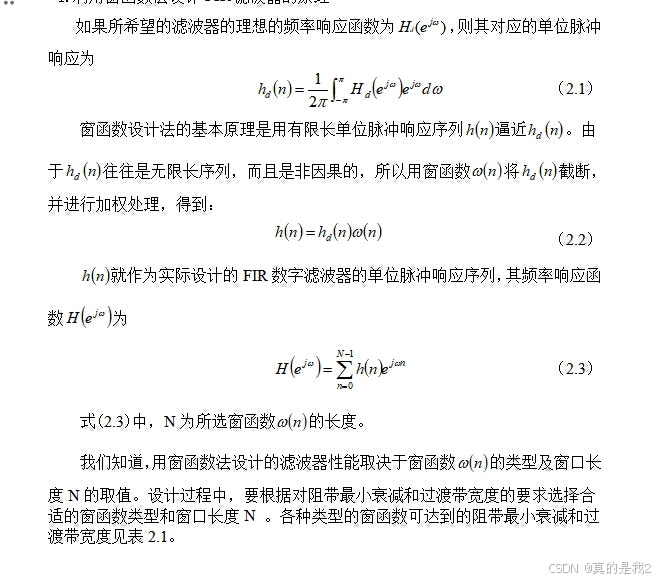

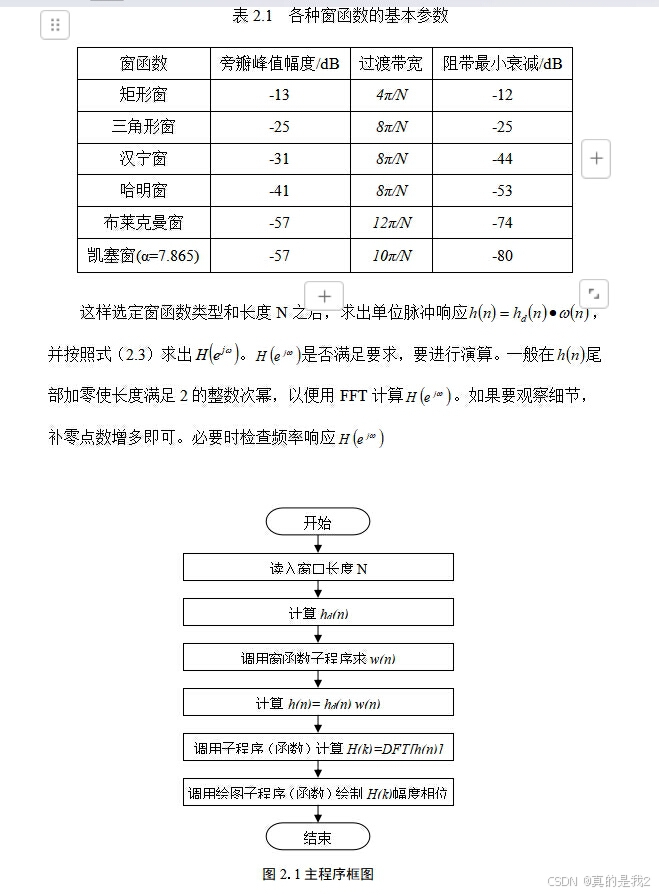

 1.利用窗函数法设计FIR滤波器的原理


三、主要实验仪器及材料

计算机、MATLAB7.1教学版。

四、实验内容

1.噪声信号的频谱分析。

2.设计数字滤波器和画出频率响应。

利用窗函数和最佳逼近的方法设计FIR滤波器；最后，利用MATLAB中的函数freqz画出各滤波器的频率响应。

3.用滤波器对噪声图像进行滤波。

4.比较几种滤波器去滤波前后噪声图像的波形及频谱。

五、程序设计

1.先调用原始图像，然后对其进行加噪；

2.由各项参数求出单位脉冲响应和其频率响应；

程序如下：

I = imread('eight.tif');

J = imnoise(I,'gaussian',0.1);

figure(1) ;imshow(I);title('原始图像');

figure(2);imshow(uint8(J));title('加噪图像');

%窗函数法

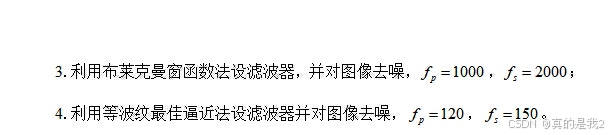

fp=1000;fs=2000;Fs=10000;

wp=2*pi*fp/Fs;ws=2*pi*fs/Fs;

B=ws-wp;N=ceil(12*pi/B);wc=(wp+ws)/2/pi;

hn=fir1(N-1,wc);

n=0:N-1;

figure(3)

subplot(1,2,1);stem(n,hn,'.');title('h(n)波形'); grid on;

[hw,w]=freqz(hn,1);

subplot(1,2,2);

plot(w/pi,20*log10(abs(hw)));title('频率响应hw');grid on;

axis([0 1 -100 4]);

yt=filter2(hn,J);

figure(4);imshow(yt,[]);title('滤波后图像1');

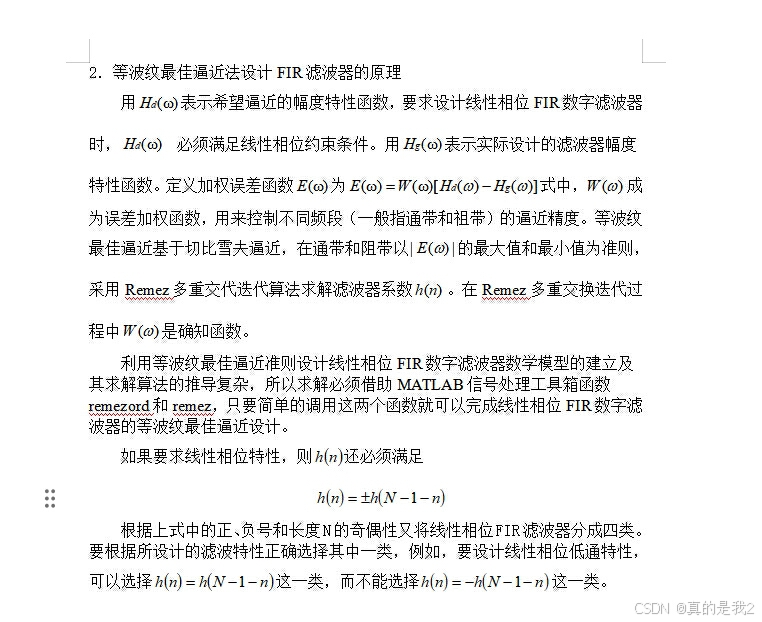

%用等波纹最佳逼近方法绘制滤波器损耗函数以及输出信号波形

fp=120;fs=150;Ap=0.2;As=60;Fs=1000;

wc=(fs+fp)/Fs;

B=2*pi*(fs-fp)/Fs;

Nb=ceil(11*pi/B);

fb=[fp,fs];m=[1,0];

dev=[(10^(Ap/20)-1)/(10^(Ap/20)+1),10^(-As/20)];

[Ne,fo,mo,W]=remezord(fb,m,dev,Fs); hn=remez(Ne,fo,mo,W);

yet=filter2(hn,J);

[H,W]=freqz(hn);

m=abs(H);

figure(5);subplot(3,1,1);

plot(W/pi,20*log10(m/max(m)));grid on;

xlabel('\omega/\pi');ylabel('幅度(dB)');

axis([0,1,-100,0]);title('损耗函数曲线');

subplot(3,1,2);plot(hn);title('输出信号波形');

figure(6);imshow(yet,[]);title('滤波后图像2')

六、仿真结果及分析

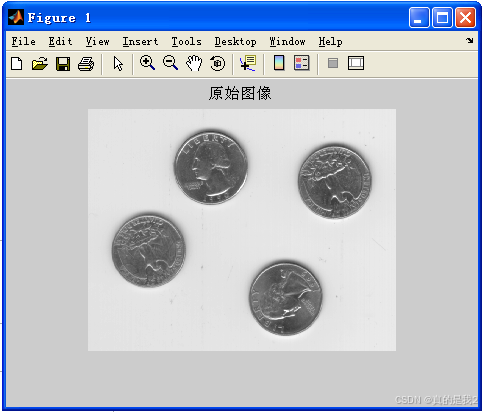

图6.1　原始图像　

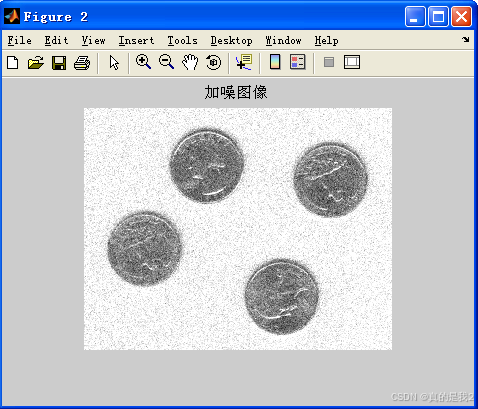

图6.2 加噪图像

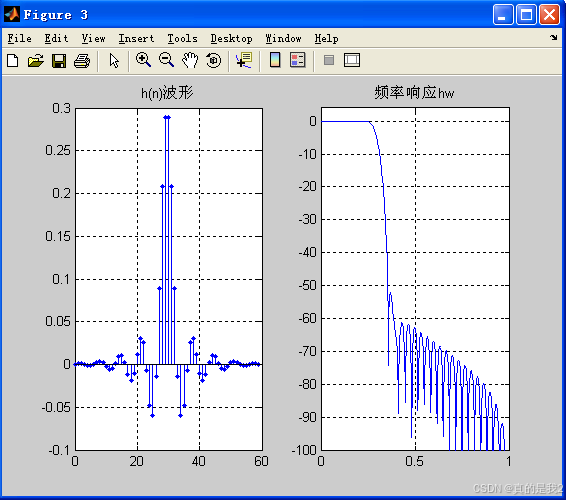

图6.3

波形和频率响应

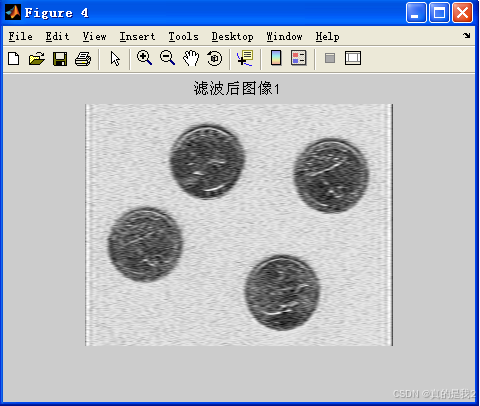

图6.4 滤波后图像1

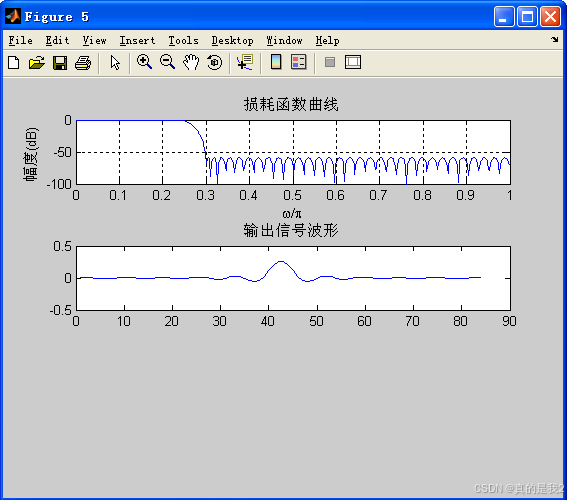

图6.5 损耗函数曲线和输出信号波形

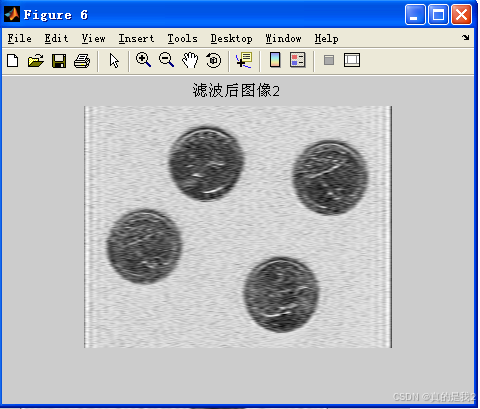

图6.6 滤波后图像2

七、设计总结

1.该课题设计是先画出原始图像，然后画出加噪图像，然后由各项参数求出单位脉冲响应和其频率响应，再分别用布莱克曼窗函数法和等波纹最佳逼近法画出信号波形和去噪图像，并分析和比较，在分别求出损耗函数。

2.FIR滤波器的设计方法方法包括窗函数法、频率采样法和等波纹最佳逼近。本文设计主要采用的是布莱克曼窗函数法和等波纹最佳逼近法设计FIR滤波器对图像进行滤波去噪，通过布莱克曼窗函数这一过程，对滤波前后波形进行对比分析得到结论。等波纹最佳逼近法是一种优化设计方法，它克服了窗函数设计法和频率采样法的缺点，使最大误差最小化，并在整个逼近频段上均匀分布。设计的滤波器的幅频响应在通带和阻带都是等波纹的，而且可以分别控制通带和阻带波纹幅度。

3.经过用窗函数法和等波纹最佳逼近法设计FIR滤波器所得的图形可以看出，窗函数法设计出的滤波器效果更好。
