dolphinscheduler的工作流源数据是从db拿的吗

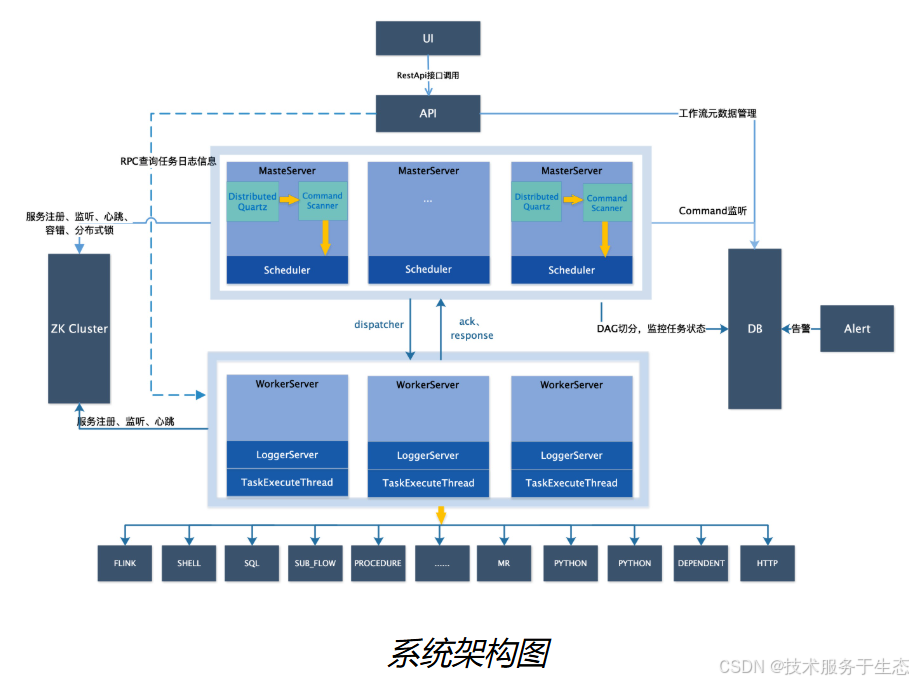

图片来源：https://dolphinscheduler.apache.org/zh-cn/docs/3.2.2/architecture/design

是的，Apache DolphinScheduler 的工作流定义和相关数据通常是存储在数据库中的。具体来说，DolphinScheduler 使用数据库来存储工作流的定义、任务信息、调度历史、监控数据等。以下是详细的解释：

数据存储架构

1. 数据库选择：

   • Apache DolphinScheduler 支持多种数据库，包括 MySQL、PostgreSQL 等。默认情况下，DolphinScheduler 使用 MySQL 作为元数据存储。

2. 主要数据表：

   • t_ds_process_definition：存储工作流定义。
   • t_ds_process_instance：存储工作流实例信息。
   • t_ds_task_definition：存储任务定义。
   • t_ds_task_instance：存储任务实例信息。
   • t_ds_schedule：存储调度信息。
   • t_ds_alert：存储报警信息。
   • t_ds_user：存储用户信息。
   • t_ds_project：存储项目信息。
   • t_ds_queue：存储任务队列信息。
   • t_ds_worker_group：存储工作机组信息。
   • t_ds_alert_plugin_instance：存储报警插件实例信息。
   • t_ds_process_task_relation：存储工作流任务之间的依赖关系。

工作流定义的存储

1. 创建工作流：

   • 当用户通过 DolphinScheduler 的 Web 界面创建或编辑工作流时，工作流的定义会被序列化为 JSON 格式，并存储在 t_ds_process_definition 表中。

2. 任务定义：

   • 每个工作流中的任务定义也会被存储在 t_ds_task_definition 表中，包括任务的类型、参数、依赖关系等。

3. 调度信息：

   • 工作流的调度信息（如调度时间、调度策略）存储在 t_ds_schedule 表中。

工作流实例的存储

1. 实例化工作流：

   • 当工作流被调度执行时，会生成工作流实例，并存储在 t_ds_process_instance 表中。

2. 任务实例：

   • 每个工作流实例中的任务实例会被存储在 t_ds_task_instance 表中，包括任务的执行状态、开始时间、结束时间、日志等。

示例表结构

以下是一些主要表的简要结构示例：

t_ds_process_definition

字段名	类型	描述
id	int	主键
name	varchar(255)	工作流名称
version	int	版本号
description	varchar(255)	描述
project_id	int	项目ID
release_state	int	发布状态
process_definition_json	text	工作流定义的JSON字符串
create_time	datetime	创建时间
update_time	datetime	更新时间

t_ds_task_definition

字段名	类型	描述
id	int	主键
name	varchar(255)	任务名称
process_definition_id	int	工作流定义ID
task_type	varchar(50)	任务类型
task_params	text	任务参数
description	varchar(255)	描述
create_time	datetime	创建时间
update_time	datetime	更新时间

t_ds_process_instance

字段名	类型	描述
id	int	主键
name	varchar(255)	工作流实例名称
process_definition_id	int	工作流定义ID
state	varchar(50)	实例状态
start_time	datetime	开始时间
end_time	datetime	结束时间
run_times	int	运行次数
host	varchar(255)	运行主机
command_type	varchar(50)	命令类型
command_param	text	命令参数
task_depend_type	varchar(50)	任务依赖类型
max_try_times	int	最大重试次数
failure_strategy	varchar(50)	失败策略
warning_type	varchar(50)	告警类型
warning_group_id	int	告警组ID
schedule_time	datetime	调度时间
start_params	text	启动参数
process_instance_json	text	工作流实例的JSON字符串
create_time	datetime	创建时间
update_time	datetime	更新时间

数据库配置

在安装和配置 DolphinScheduler 时，需要指定数据库的连接信息。以下是一个示例配置文件片段（application.properties）：

spring.datasource.driver-class-name=com.mysql.jdbc.Driver
spring.datasource.url=jdbc:mysql://localhost:3306/dolphinscheduler?useUnicode=true&characterEncoding=UTF-8&allowMultiQueries=true
spring.datasource.username=root
spring.datasource.password=root

总结

Apache DolphinScheduler 使用数据库来存储工作流定义、任务定义、调度信息、实例信息等。通过数据库，DolphinScheduler 能够高效地管理和调度复杂的大数据任务和运维任务。了解数据库中的表结构和数据存储方式有助于更好地管理和维护 DolphinScheduler 系统。

如果你有更多具体的问题或需要进一步的帮助，请随时提问！

以上回答来自于AI
